Если вычесть из сегодняшних фактических потерь все имеющиеся резервы их снижения в полном объеме, результат можно назвать оптимальными потерями при существующих нагрузках сети и существующих ценах на оборудование. Уровень оптимальных потерь меняется из года в год, так как меняются нагрузки сети и цены на оборудование. Если же норматив потерь определен по перспективным нагрузкам сети (на расчетный год) с учетом эффекта от реализации всех экономически обоснованных мероприятий, его можно назвать перспективным нормативом. В связи с постепенным уточнением данных перспективный норматив также необходимо периодически уточнять.

Очевидно, что для внедрения всех экономически обоснованных мероприятий требуется определенный срок. Поэтому при определении норматива потерь на предстоящий год следует учитывать эффект лишь от тех мероприятий, которые реально могут быть проведены за этот период. Такой норматив называют текущим нормативом.

Норматив потерь определяют при конкретных значениях нагрузок сети. Перед планируемым периодом эти нагрузки определяют из прогнозных расчетов. Поэтому для рассматриваемого года можно выделить два значения такого норматива:

прогнозируемое (определенное по прогнозируемым нагрузкам);

фактическое (определенное в конце периода по состоявшимся нагрузкам).

Что касается норматива потерь, включаемых в тариф, то здесь всегда используется его прогнозируемое значение. Фактическое же значение норматива целесообразно использовать при рассмотрении вопросов премирования персонала. При существенном изменении схем и режимов работы сетей в отчетном периоде потери могут как существенно снизиться (в чем нет никакой заслуги персонала), так и увеличиться. Отказ от корректировки норматива несправедлив в обоих случаях.

Для установления нормативов на практике используются три метода [2]: аналитико-расчетный, опытно-производственный и отчетно-статистический.

Аналитико-расчетный метод наиболее прогрессивен и научно обоснован. Он базируется на сочетании строгих технико-экономических расчетов с анализом производственных условий и резервов экономии материальных затрат.

Опытно-производственный метод применяется, когда проведение строгих технико-экономических расчетов по каким-либо причинам невозможно (отсутствие или сложность методик таких расчетов, трудности получения объективных исходных данных и т.п.). Нормативы получают на основе испытаний.

Отчетно-статистический метод наименее обоснован. Нормы на очередной плановый период устанавливают по отчетно-статистическим данным о расходе материалов за истекший период.

Нормирование расхода электроэнергии на собственные нужды подстанций осуществляется с целью его контроля и планирования, а также выявления мест нерационального расхода. Нормы расхода выражены в тысячах киловатт-часов в год на единицу оборудования или на одну подстанцию. Численные значения норм зависят от климатических условий.

В силу существенных различий в структуре сетей и в их протяженности норматив потерь для каждой энергоснабжающей организации представляет собой индивидуальное значение, определяемое на основе схем и режимов работы электрических сетей и особенностей учета поступления и отпуска электроэнергии.

В связи с тем, что тарифы устанавливают дифференцированно для трех категорий потребителей, получающих энергию от сетей напряжением 110 кВ и выше, 35-6 кВ и 0,38 кВ, общий норматив потерь должен быть разделен на три составляющие. Это деление должно производиться с учетом степени использования каждой категорией потребителей сетей различных классов напряжения [3].

Временно допустимые коммерческие потери, включаемые в тариф, распределяют равномерно между всеми категориями потребителей, так как коммерческие потери, представляющие собой в значительной степени хищения энергии, не могут рассматриваться как проблема, оплата которой должна возлагаться только на потребителей, питающихся от сетей 0,38 кВ.

Из четырех составляющих потерь наиболее сложной для представления в форме, ясной для сотрудников контролирующих органов, являются технические потери (особенно их нагрузочная составляющая), так как они представляют собой сумму потерь в сотнях и тысячах элементов, для расчета которых необходимо владеть электротехническими знаниями. Выходом из положения является использование нормативных характеристик технических потерь, представляющих собой зависимости потерь от факторов, отражаемых в официальной отчетности [4].

4.2 Нормативные характеристики потерь

Характеристика потерь электроэнергии - зависимость потерь электроэнергии от факторов, отражаемых в официальной отчетности.

Нормативная характеристика потерь электроэнергии - зависимость приемлемого уровня потерь электроэнергии (учитывающего эффект от МСП, проведение которых согласовано с организацией, утверждающей норматив потерь) от факторов, отражаемых в официальной отчетности.

Параметры нормативной характеристики достаточно стабильны и поэтому, однажды рассчитанные, согласованные и утвержденные, они могут использоваться в течение длительного периода - до тех пор, пока не произойдет существенных изменений схем сетей. При нынешнем, весьма низком уровне сетевого строительства нормативные характеристики, рассчитанные для существующих схем сетей, могут использоваться в течение 5-7 лет. При этом погрешность отражения ими потерь не превышает 6-8%. В случае же ввода в работу или вывода из работы в этот период существенных элементов электрических сетей такие характеристики дают надежные базовые значения потерь, относительно которых может оцениваться влияние проведенных изменений схемы на потери.

Для радиальной сети нагрузочные потери электроэнергии выражаются формулой:

, (4.1)

где W - отпуск электроэнергии в сеть за период Т;

tg φ - коэффициент реактивной мощности;

R_{экв -} эквивалентное сопротивление сети;

U - среднее рабочее напряжение.

В силу того, что эквивалентное сопротивление сети, напряжение, а также коэффициенты реактивной мощности и формы графика изменяются в сравнительно узких пределах, они могут быть "собраны" в один коэффициент А, расчет которого для конкретной сети необходимо выполнить один раз:

. (4.2)

B этом случае (4.1) превращается в характеристику нагрузочных потерь электроэнергии:

. (4.3)

При наличии характеристики (4.3) нагрузочные потери для любого периода Т определяют на основе единственного исходного значения - отпуска электроэнергии в сеть.

Характеристика потерь холостого хода имеет вид:

. (4.4)

Значение коэффициента С определяют на основе потерь электроэнергии холостого хода, рассчитанных с учетом фактических напряжений на оборудовании - ΔW_х по формуле (4.4) или на основе потерь мощности холостого хода ΔР_х.

Коэффициенты А и С характеристики суммарных потерь в п радиальных линиях 35, 6-10 или 0,38 кВ определяют по формулам:

; (4.5)

, (4.6)

где А_i и С_i - значения коэффициентов для входящих в сеть линий;

W_i - отпуск электроэнергии в i-ю линию;

W_{Σ -} то же, во все линии в целом.

Относительный недоучет электроэнергии ΔW зависит от объемов отпускаемой энергии - чем ниже объем, тем ниже токовая загрузка ТТ и тем больше отрицательная погрешность. Определение средних значений недоучета проводят за каждый месяц года и в нормативной характеристике месячных потерь они отражаются индивидуальным слагаемым для каждого месяца, а в характеристике годовых потерь - суммарным значением.

Таким же образом отражаются в нормативной характеристике климатические потери, а также расход электроэнергии на собственные нужды подстанций W_nc, имеющий резкую зависимость от месяца года.

Нормативная характеристика потерь в радиальной сети имеет вид:

, (4.7)

где ΔW_м - сумма описанных выше четырех составляющих:

ΔW_м = ΔW_у + ΔW_кор + ΔW_из + ΔW_{ПС. (}4.8)

Нормативная характеристика потерь электроэнергии в сетях объекта, на балансе которого находятся распределительные сети напряжением 6-10 и 0,38 кВ, имеет вид, млн. кВт-ч:

, (4.9)

где W_{6-10 -} отпуск электроэнергии в сети 6-10 кВ, млн. кВт-ч, за вычетом отпуска потребителям непосредственно с шин 6-10 кВ подстанций 35-220/6-10 кВ и электростанций; W_0,38 - то же, в сети 0,38 кВ; А_6-10 и А_0,38 - коэффициенты характеристики. Величина ΔW_м для этих предприятий включает в себя, как правило, лишь первое и четвертое слагаемые формулы (4.8). При отсутствии учета электроэнергии на стороне 0,38 кВ распределительных трансформаторов 6-10/0,38 кВ значение W_0,38 определяют, вычитая из значения W_6-10 отпуск электроэнергии потребителям непосредственно из сети 6-10 кВ и потери в ней, определяемые по формуле (4.8) с исключенным вторым слагаемым.

4.3 Порядок расчета нормативов потерь электроэнергии в распределительных сетях 0,38 - 6 - 10 кВ

В настоящее время для расчета нормативов потерь электроэнергии в распределительных сетях РЭС и ПЭС АО "Смоленскэнерго" применяются схемотехнические методы с использованием различного программного обеспечения. Но в условиях неполноты и малой достоверности исходной информации о режимных параметрах сети применение этих методов приводит к значительным погрешностям расчетов при достаточно больших трудозатратах персонала РЭС и ПЭС на их проведение. Для расчетов и регулирования тарифов на электроэнергию Федеральная Энергетическая комиссия (ФЭК) утвердила нормативы технологического расхода электроэнергии на ее передачу, т.е. нормативы потерь электроэнергии. Потери электроэнергии рекомендуется рассчитывать по укрупненным нормативам для электрических сетей энергосистем при использовании значений обобщенных параметров (суммарной длины линий электропередачи, суммарной мощности силовых трансформаторов) и отпуску электроэнергии в сеть [1]. Подобная оценка потерь электроэнергии, особенно для множества разветвленных сетей 0,38 - 6 - 10 кВ, позволяет с большой вероятностью выявить подразделения энергосистемы (РЭС и ПЭС) с повышенными потерями, скорректировать значения потерь, рассчитываемых схемотехническими методами, снизить трудозатраты на проведение расчетов потерь электроэнергии. Для расчета годовых нормативов потерь электроэнергии для сетей АО-энерго используются следующие выражения:

, (4.10)

, (4.11)

где ΔW_пер - технологические переменные потери электроэнергии (норматив потерь) за год в распределительных сетях 0,38 - 6 - 10 кВ, кВт∙ч;

ΔW_НН, ΔW_СН - переменные потери в сетях низкого (НН) и среднего (СН) напряжения, кВт∙ч;

Δω⁰_НН - удельные потери электроэнергии в сетях низкого напряжения, тыс. кВт∙ч/км;

Δω⁰_СН - удельные потери электроэнергии в сетях среднего напряжения, % к отпуску электроэнергии;

W_ОТС - отпуск электроэнергии в сети среднего напряжения, кВт∙ч;

V_СН - поправочный коэффициент, отн. ед.;

ΔW_п - условно-постоянные потери электроэнергии, кВт∙ч;

ΔР_п - удельные условно-постоянные потери мощности сети среднего напряжения, кВт/МВА;

S_ТΣ - суммарная номинальная мощность трансформаторов 6 - 10 кВ, МВА.

Для АО "Смоленскэнерго" ФЭК заданы следующие значения удельных нормативных показателей, входящих в (4.10) и (4.11):

; ;

; .

Далее, в пятой главе, рассмотрим расчет нормативов потерь электроэнергии в распределительной сети 10 кВ.

5. Пример расчета потерь электроэнергии в распределительных сетях 10 кВ

Для примера расчета потерь электроэнергии в распределительной сети 10 кВ выберем реальную линию, отходящую от ПС "Капыревщина" (рис.5.1).

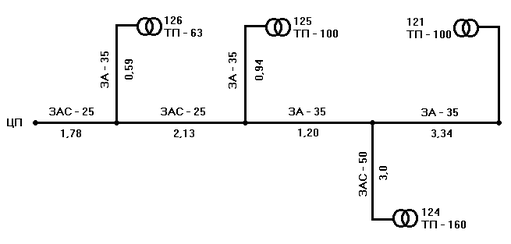

рис.5.1. Расчетная схема распределительной сети 10 кВ.

Исходные данные:

номинальное напряжение U_Н = 10 кВ;
