Для сетей 6-10 кВ известен, как правило, лишь отпуск электроэнергии через головной участок фидера, т.е. фактически суммарная нагрузка всех ТП 6-10/0,38 кВ, включая потери в фидере. По отпуску энергии могут быть определены средние значения Р и Q на головном участке фидера. Для расчета значений Р и Q в каждом элементе необходимо принять какое-либо допущение о распределении суммарной нагрузки между ТП. Обычно принимают единственно возможное в этом случае допущение о распределении нагрузки пропорционально установленным мощностям ТП. Затем с помощью итерационного расчета снизу вверх и сверху вниз корректируют эти нагрузки так, чтобы добиться равенства суммы узловых нагрузок и потерь в сети заданной нагрузке головного участка. Таким образом, искусственно восстанавливаются отсутствующие данные об узловых нагрузках, и задача сводится к первому случаю.

В описанных задачах схема и параметры элементов сети предположительно известны. Отличием расчетов является то, что в первой задаче узловые нагрузки считаются исходными, а суммарная нагрузка получается в результате расчета, во второй - известна суммарная нагрузка, а узловые нагрузки получают в результате расчета.

При расчете потерь в сетях 0,38 кВ при известных схемах этих сетей теоретически можно использовать тот же алгоритм, что и для сетей 6 - 10 кВ. Однако большое количество линий 0,4 кВ, сложности введения в программы информации по поопорным (постолбовым) схемам, отсутствие достоверных данных об узловых нагрузках (нагрузках зданий) делает такой расчет исключительно трудным, и, главное, неясно, достигается ли при этом желаемое уточнение результатов. Вместе с тем, минимальный объем данных об обобщенных параметрах этих сетей (суммарная длина, количество линий и сечения головных участков) позволяет оценить потери в них с не меньшей точностью, чем при скрупулезном поэлементном расчете на основе сомнительных данных об узловых нагрузках.

3.2 Применение программного обеспечения для расчета потерь электроэнергии в распределительных сетях 0,38 - 6 - 10 кВ

Одним из наиболее трудоемких является расчет потерь электроэнергии в распределительных сетях 0,38 - 6 - 10 кВ, поэтому для упрощения проведения подобных расчетов было разработано множество программ, основанных на различных методах. В своей работе я рассмотрю некоторые из них.

Для расчета всех составляющих детальной структуры технологических потерь мощности и электроэнергии в электрических сетях, нормативного расхода электроэнергии на собственные нужды подстанций, фактических и допустимых небалансов электроэнергии на энергообъектах, а также нормативных характеристик потерь мощности и электроэнергии был разработан комплекс программ РАП - 95 [1], состоящий из семи программ:

РАП - ОС, предназначенной для расчета технических потерь в замкнутых сетях 110 кВ и выше;

НП - 1, предназначенной для расчета коэффициентов нормативных характеристик технических потерь в замкнутых сетях 110 кВ и выше на основе результатов РАП - ОС;

РАП - 110, предназначенной для расчета технических потерь и их нормативных характеристик в радиальных сетях 35 - 110 кВ;

РАП - 10, предназначенной для расчета технических потерь и их нормативных характеристик в распределительных сетях 0,38-6-10 кВ;

РОСП, предназначенной для расчета технических потерь в оборудовании сетей и подстанций;

РАПУ, предназначенной для расчета потерь, обусловленных погрешностями приборов учета электроэнергии, а также фактических и допустимых небалансов электроэнергии на объектах;

СП, предназначенной для расчета показателей отчетных форм на основе данных об отпуске электроэнергии в сети разных напряжений и результатов расчета по программам 1-6.

Остановимся подробнее на описании программы РАП - 10, которая осуществляет следующие расчеты:

определяет структуру потерь по напряжениям, группам элементов;

рассчитывает напряжения в узлах фидера, потоки активной и реактивной мощности в ветвях с указанием их доли в суммарных потерях мощности;

выделяет фидеры, являющиеся очагами потерь, и рассчитывает кратности повышения норм нагрузочных потерь и потерь холостого хода;

рассчитывает коэффициенты характеристик технических потерь по ЦП, РЭС и ПЭС.

Программа позволяет рассчитывать потери электроэнергии в фидерах 6-10 кВ двумя методами:

средних нагрузок, когда коэффициент формы графика определяется на основе заданного коэффициента заполнения графика нагрузки головного участка k_з или принимается равным измеренному по графику нагрузки головного участка. В этом случае значение k_з должно соответствовать расчетному периоду (месяцу или году);

расчетных суток (типовых графиков), где заданное значение k_ф² должно соответствовать графику рабочих суток.

Также в программе реализованы два оценочных метода расчета потерь электроэнергии в сетях 0,38 кВ:

по суммарной длине и количеству линий с различными сечениями головных участков;

по максимальной потере напряжения в линии или ее среднем значении в группе линий.

В обоих методах задается энергия, отпущенная в линию или группу линий, сечение головного участка, а также значение коэффициента разветвленности линии, доля распределенных нагрузок, коэффициент заполнения графика и коэффициент реактивной мощности.

Расчет потерь может проводиться на уровне ЦП, РЭС или ПЭС. На каждом уровне выходная печать содержит структуру потерь во входящих в этот уровень составляющих (на уровне ЦП - по фидерам, на уровне РЭС - по ЦП, на уровне ПЭС - по РЭС), а также суммарные потери и их структуру.

Для более легкого, быстрого и наглядного формирования расчетной схемы, удобного вида предоставления результатов расчета и всех необходимых данных для анализа этих результатов была разработана программа "Расчет технических потерь (РТП)" 3.1 [5].

Оглавление базы данных по электрическим сетям представлено таким образом, чтобы пользователь всегда быстро мог найти нужный фидер по принадлежности к району электрических сетей, номинальному напряжению, подстанции.

Ввод схемы в данной программе существенно облегчается и ускоряется набором редактируемых справочников. При возникновении каких-либо вопросов во время работы с программой всегда можно обратиться за помощью к справке или к инструкции пользователя. Интерфейс программы удобен и прост, что позволяет сократить затраты труда на подготовку и расчет электрической сети.

На рис.1 представлена расчетная схема, ввод которой осуществляется на основе нормальной оперативной схемы фидера. Элементами фидера являются узлы и линии. Первый узел фидера - это всегда центр питания, отпайка - точка соединения двух или более линий, трансформаторная подстанция - узел с ТП, а также переходные трансформаторы 6/10 кВ (блок - трансформаторы). Линии бывают двух типов: провода - воздушная или кабельная линия с длиной и маркой провода и соединительные линии - фиктивная линия с нулевой длиной и без марки провода. Изображение фидера можно увеличивать или уменьшать с помощью функции изменения масштаба, а также передвигать по экрану полосами прокрутки или мышкой.

Параметры расчетной схемы или свойства любого ее элемента доступны для просмотра в любом режиме. После расчета фидера дополнительно к исходной информации об элементе в окно с его характеристиками добавляются результаты расчета.

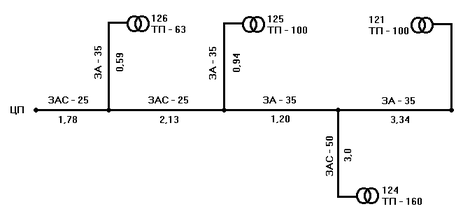

рис.1. Расчетная схема сети.

Расчет установившегося режима включает в себя определение токов и потоков мощностей по ветвям, уровней напряжения в узлах, нагрузочных потерь мощности и электроэнергии в линиях и трансформаторах, а также потерь холостого хода по справочным данным, коэффициентов загрузки линий и трансформаторов. Исходными данными для расчета являются измеренные ток на головном участке фидера и напряжение на шинах 0,38 - 6 - 10 кВ в режимные дни, а также нагрузка на всех или части трансформаторных подстанций [6]. Кроме указанных исходных данных для расчета предусмотрен режим задания электроэнергии на головном участке. Возможна фиксация даты расчета.

Одновременно с расчетом потерь мощности ведется расчет потерь электроэнергии. Результаты расчета по каждому фидеру сохраняются в файле, в котором они суммируются по центрам питания, районам электрических сетей и всем электрическим сетям в целом, что позволяет проводить подробный анализ результатов.

Детальные результаты расчета состоят из двух таблиц с подробной информацией о параметрах режима и результатах расчета по ветвям и узлам фидера. Подробные результаты расчета, можно сохранять в текстовом формате или формате Excel. Это позволяет использовать широкие возможности этого Windows - приложения при составлении отчета или анализе результатов.

В программе предусмотрен гибкий режим редактирования, который позволяет вводить любые необходимые изменения исходных данных, схем электрических сетей: добавить или отредактировать фидер, название электрических сетей, районов, центров питания, отредактировать справочники. При редактировании фидера можно изменить расположение и свойства любого элемента на экране, вставить линию, заменить элемент, удалить линию, трансформатор, узел и др.

Программа РТП 3.1 позволяет работать с несколькими базами данных, для этого необходимо только указать к ним путь. Она выполняет различные проверки исходных данных и результатов расчета (замкнутость сети, коэффициенты загрузки трансформаторов, ток головного участка должен быть больше суммарного тока холостого хода установленных трансформаторов и др.)

В результате коммутационных переключений в ремонтных и послеаварийных режимах и соответствующего изменения конфигурации схемы электрической сети могут возникнуть недопустимые перегрузки линий и трансформаторов, уровни напряжения в узлах, завышенные потери мощности и электроэнергии в сети. Для этого в программе предусмотрена оценка режимных последствий оперативных переключений в сети, а также проверка допустимости режимов по потере напряжения, потерям мощности, току нагрузки, токам защиты. Для оценки таких режимов в программе предусмотрена возможность переключении отдельных участков распределительных линий с одного центра питания на другой, если имеются резервные перемычки. Для реализации возможности коммутационных переключений между фидерами различных ЦП необходимо установить связи между ними.

Все перечисленные возможности существенно сокращают время на подготовку исходной информации. В частности, с помощью программы за один рабочий день один оператор может ввести информацию для расчета технических потерь по 30 распределительным линиям 6 - 10 кВ средней сложности.

Программа РТП 3.1 является одним из модулей многоуровневой интегрированной системы расчета и анализа потерь электроэнергии в электрических сетях АО - энерго, в которой результаты расчета по данному ПЭС суммируются с результатами расчета по другим ПЭС и по энергосистеме в целом [6].

Более подробно рассмотрим расчет потерь электроэнергии программой РТП 3.1 в пятой главе.

4. Нормирование потерь электроэнергии

Прежде чем давать понятие норматива потерь электроэнергии, следует уточнить сам термин "норматив", даваемый энциклопедическими словарями.

Под нормативами понимаются расчетные величины затрат материальных ресурсов, применяемые в планировании и управлении хозяйственной деятельностью предприятий. Нормативы должны быть научно обоснованными, прогрессивными и динамичными, т.е. систематически пересматриваться по мере организационно-технических сдвигов в производстве.

Хотя изложенное приведено в словарях для материальных ресурсов в широком плане, оно целиком отражает требования, предъявляемые к нормированию потерь электроэнергии.

4.1 Понятие норматива потерь. Методы установления нормативов на практике

Нормирование - это процедура установления для рассматриваемого периода времени приемлемого (нормального) по экономическим критериям уровня потерь (норматива потерь), значение которого определяют на основе расчетов потерь, анализируя возможности снижения в планируемом периоде каждой составляющей их фактической структуры [1].

Под нормативом отчетных потерь необходимо понимать сумму нормативов четырех составляющих структуры потерь, каждая из которых имеет самостоятельную природу и, как следствие, требует индивидуального подхода к определению ее приемлемого (нормального) уровня на рассматриваемый период. Норматив каждой составляющей должен определяться на основе расчета ее фактического уровня и анализа возможностей реализации выявленных резервов ее снижения.
