гдеt_ПЛ – время сгорания плавкой вставки предохранителя, с.

Кривые время-токовых характеристик предохранителей приведены на рисунке 1.5.

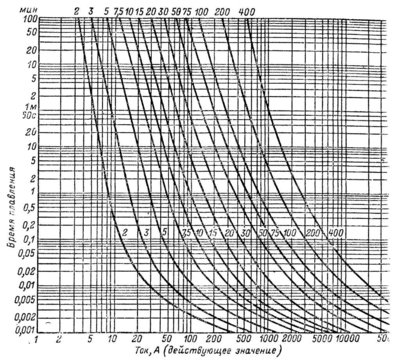

Рисунок 1.5 – Время-токовые характеристики высоковольтных предохранителей ПК (на кривых обозначены номинальные токи плавких вставок)

Номинальный ток плавкой вставки предохранителя на стороне ВН трансформатора выбирается из следующих условий:

- для трансформаторов мощностью до 160 кВ·А, I_{Н ВСТ} = 2(3)I_{Н ТР};

- для трансформаторов мощностью до 630 кВ·А, I_{Н ВСТ} = 1,5(2)I_{Н ТР}.

При этом необходимо учесть кратковременные пусковые токи оборудования и ток намагничивания при включении трансформатора без нагрузки. Например, сопротивление цепи КЗ на шинах 6 кВ КТП (точка К-1) складывается из сопротивления питающей системы, которой является центральная распределительная подстанция (Х_С = 0,50 Ом), сопротивления воздушной и кабельной линий. Погонное сопротивление высоковольтной линии основного питания ТП Депо выполненной кабелем марки ААШВ 3×120 z_WK = 0.26 Ом/км /3/; по формуле [1.24] определим сопротивление кабельной линии

Z_WK = 0.26· 0.9 = 0.23 Ом.

Суммарное сопротивление цепи КЗ до точки К-1 определится

Z_КЗ-1 = 0,50 + 0,23 = 0,73 Ом.

Ток трёхфазного КЗ в точке К-1 по формуле [1.21] определится

= 5,00 кА = 5000 А.

В максимуме системы энергоснабжения оба трансформатора "ТП-Депо" включены параллельно и работают на сборные шины с напряжением 0,4 кВ.

Сопротивление одного трансформатора "ТП-Депо" типа ТМЗ-630/6/0.4 определится по формуле [1.22] (при U_К = 4,5%): на стороне напряжения 0,4 кВ

= 0,0114 Ом;

- на стороне напряжения 6,3 кВ

= 2,84 Ом.

Суммарное сопротивление цепи КЗ при напряжении 6,3 кВ до точки К-2 определится:

- в минимуме системы

Z_{КЗ.2 МАХ} = 0,73 + 2,84 = 3,57 Ом.

- в максимуме системы

Z_{КЗ.2 МАХ} = 0,73 + 2,84/2 = 2,15 Ом.

Ток трёхфазного КЗ по формуле 1.21 определится:

- в минимуме системы

= 1,02 кА = 1020 А;

- в максимуме системы

= 1,69 кА = 1690 А.

Ток двухфазного КЗ в минимуме системы определится

I_{КЗ-2 MIN} ⁽²⁾ = 1,020 · 0,867 = 0,884 кА.

При расчете сверхтока в низковольтной сети сопротивление высоковольтной питающей сети не учитывается. Следовательно, сопротивление цепи КЗ в максимуме и минимуме системы энергоснабжения для точки К-2 при напряжении 0,4 кВ определится сопротивлением трансформатора типа ТМ-630/6/0,4 току трёхфазного КЗ и составит

Z_{КЗ-2 МIN} = 0,0114 Ом;

Z_{КЗ-2 МАХ} = 0,0114/2 = 0,0057 Ом.

Ток трёхфазного КЗ в точке К-2 по формуле [1.21] определится:

- в минимуме системы, I_КЗ-2 = 20,30 кА = 20300 А;

- в максимуме системы, I_КЗ-2 = 40,56 кА = 40560 А.

По величине сверхтока в максимуме энергосистемы проводится выбор коммутационной аппаратуры на отключающую способность.

По величине сверхтока двухфазного КЗ в минимуме системы проверяем селективность срабатывания токовых защит.

Поскольку по паспортным данным номинальный ток ТМЗ-630/6 на стороне 6 кВ равен I_{Н ТР} = 60,5 А, его защиту выполним предохранителями типа ПК с плавкой вставкой на ток 100 А.

По кривым время-токовых характеристик предохранителей (рисунок 1.5) определяем, что плавкая вставка I_{Н ВСТ} = 100 А при токе двухфазного КЗ в минимуме системы равному 884 А сгорает за время t_ПЛ = 1,0 с.

Поскольку К = 884/60,5 = 14,60 по формуле [1.26] время термической стойкости ТМЗ-630/6 определится

t_ДОП = 900/14,7² = 4,2 с.

Поскольку, t_ПЛ = 1,0 < t_ДОП , следовательно, защита трансформатора высоковольтными предохранителями типа ПК с плавкой вставкой на 100 А обеспечивается.

По паспортным данным /3/ номинальный ток трансформатора ТМЗ-400/6 при напряжении 0,4 кВ составляет I_Н = 945 А.

Сопротивление трансформатора току однофазного КЗ зависит от схемы соединения обмоток и для трансформатора типа ТМ-630/6/0,4 со схемой Y/Y_H составит Z_{КЗ ОД} = 0,043 Ом, а со схемой /Y_H составит Z_{КЗ ОД} = 0,014 Ом.

Ток однофазного КЗ составит:

- для трансформатора типа ТМ-630/6/0,4 со схемой Y/Y_H I_КЗ-ОД = 5,1 кА;

- со схемой /Y_H I_КЗ-ОД = 15,7 кА.

Токовую защиту трансформатора на стороне вторичной обмотки можно выполнить:

- низковольтными автоматическими выключателями с номинальным током 1000 А /3/.

Предохранителями типа ПР-2 в исполнении - 2 (длинные предохранители) с номинальным током патрона и предохранителя на 1,0 кА имеют предельный отключаемый ток до 20 кА и не обладают достаточным запасом надёжности при трёхфазном КЗ.

Следовательно токовую защиту низковольтной отмотки трансформатора типа ТМ-630/6/0,4 необходимо выполнить автоматическим выключателем (автоматом) с номинальным током на 1000 А /3/. Как правило автоматы устанавливаемые на вводе силовых трансформаторов оснащаются электромагнитными расцепителями с током срабатывания 10 I_Н .

Необходимо выбрать трансформатор со схемой соединения обмоток /Y_H поскольку ток однофазного КЗ в этом случае составляет I_КЗ-ОД = 15,7 кА и достаточен для защиты трансформатора в режиме однофазного и трёхфазного КЗ на шинах 380/220 В.

2 Применение аутсорсинга при электроснабжении нетяговых потребителей.

Новые условия хозяйствования, задачи экономического роста в стране требуют поиска новых путей повышения эффективности работы, отвечающих требованиям рыночной экономики. Одним из приоритетных направлений для повышения эффективности работы железных дорог является аутсорсинг, благодаря которому появляется возможность значительно повысить производительность бизнеса ОАО «РЖД», оптимизировать деятельность компании.

Существует много определений термина аутсорсинг. Наиболее полно это понятие отражает такая формулировка: аутсорсинг – оптимизация деятельности предприятия за счёт концентрации усилий на основном бизнесе и передача непрофильных работ внешним специализированным организациям (аутсорсерам) на договорной основе.

К основным причинам использования аутсорсинга относят желание сосредоточится на основных видах деятельности, необходимости повышения качества обслуживания, потребность в экономии затрат, решение стратегических задач.

Негативным фактором при переходе на аутсорсинг является потеря контроля над собственными ресурсами, отрыве руководства от переданной на аутсорсинг части деятельности Другая проблема при переходе на аутсорсинг – риск невыполнения аутсорсером своих обязательств. Для минимизации этого риска необходимо составление «Соглашения об уровне обслуживания».

Решение о применении аутсорсинга в основном принимается на основании единственного параметра – экономия издержек. Однако аутсорсинг не всегда может быть дешевле использования внутренних резервов, так как при его применении повышается качество выполнения работ, а следовательно, и их цена.

На железнодорожном транспорте в силу его специфики и условий передачи работ сторонним организациям под аутсорсингом понимается способ оптимизации деятельности, филиалов за счёт концентрации усилий на основных видах деятельности и передачи отдельных видов работ специализированным организациям (аутсорсерам) на договорной основе с соответствующим сокращением персонала филиала.

Для определения взаимоотношений ОАО «РЖД» с поставщиками услуг в настоящее время в компании разработаны и утверждены Положение об использовании аутсорсинга филиалами ОАО «РЖД», Перечень работ, которые могут быть переданы филиалами ОАО «РЖД» на аутсорсинг, Методика расчёта экономической эффективности от использования аутсорсинга в ОАО «РЖД».

Основными условиями, которые целесообразно соблюдать при привлечении аутсорсера, являются проведение конкурсных процедур, обеспечение экономической эффективности передачи работ на аутсорсинг, обеспечение экономической безопасности и сохранение качества выполняемых работ. Порядок принятия решения о применении аутсорсинга состоит из нескольких этапов.

На начальном этапе проводится оценка собственных возможностей: анализируются ресурсы, их техническое состояние, квалификация персонала, задействованного в выполнении работ, которые предполагается передать на аутсорсинг; оцениваются качество и себестоимость работ при выполнении их собственными силами; определяются потребности в дополнительных капиталовложениях, необходимых для повышения эффективности и качества выполнения работ собственными силами. При условии, если удаётся сократить издержки и обеспечить конкурентоспособную цену работ, то передача их на аутсорсинг нецелесообразна.

Далее анализируются возможности аутсорсеров.

Затем готовятся предложения о применении аутсорсинга в виде пояснительной записки, в которой аргументируется необходимость привлечения аутсорсера для выполнения работ с указанием причин нецелесообразности выполнения их собственными силами, и рассматриваются два варианта – с привлечением аутсорсера и без его привлечения. Эффективность применения аутсорсинга определяется на основании Методики расчёта экономической эффективности от использования аутсорсинга в ОАО «РЖД».

Пояснительная записка согласовывается всеми причастными подразделениями филиала. Подготовленный проект решения о применении аутсорсинга согласовывается с причастными подразделениями в аппарате управления компании. После этого осуществляется корректировка бюджетов. Для выбора аутсорсера – исполнителя работ проводится конкурс, а затем заключается соответствующий договор.

По заключённым договорам при передаче работ на аутсорсинг ведётся постоянный контроль с анализом обоснованности цен, объемов, качества и сроков выполняемых аутсорсером работ /11/.

Экономический эффект от применения аутсорсинга для определённых работ обеспечивается, если затраты ОАО «РЖД» при передаче работ на аутсорсинг, т. е. затраты на оплату работ , выполняемых аутсорсером, меньше затрат ОАО «РЖД» на выполнение работ собственными силами:

[2.1]

Где Саут – стоимость работ при выполнении их сторонней организацией (аутсорсером);

Зперс – затраты ОАО «РЖД», связанные с увольнением, приёмом работников, выполняющих работы, передаваемые на аутсорсинг;

Зсобст – затраты компании при выполнении работ собственными силами;

Э – величина минимального экономического эффекта от применения аутсорсинга.

Целесообразно, чтобы эффект от применения аутсорсинга был равен 10 – 20%

Окончательно конкретные виды деятельности, которые будут переведены на аутсорсинг, будут определены решениями итогового правления компании. Среди них - ремонт и обслуживание радиостанций, антенно-мачтового хозяйства, ремонт и сервисное обслуживание оргтехники. В департаменте вагонного хозяйства это могут быть деятельность по промывке и подготовке вагонов к погрузке, дезинфекция вагонов, обслуживание диагностических устройств, поставка отдельных комплектующих. В пассажирских перевозках это прежде всего экипировка и снабжение вагонов, подготовка постельного белья, питание в поездах, уборка вокзалов и вагонов.

В перспективе все большие объемы ремонтных работ по инфраструктуре и подвижному составу будут передаваться на конкурсной основе независимым ремонтным предприятиям. Конкурсная основа - в этом и есть весь смысл.
