G_ш = G₁ + G₂,

а потім зважуванням шатуна на двох опорах (рис.7), - різницю G

G = G₁ – G₂ .

Сумісний розв’язок цих рівнянь дозволяє визначити G₁ і G₂:

G₁ = 0,5(G_ш - G), G₂ = G_ш – G₁. (19)

Відстань центру ваги шатуна від осі пальця поршня

(20)

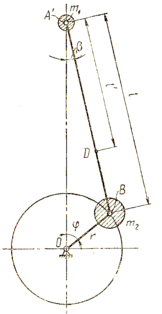

Рис.6 Схема заміни маси шатуна двома масами

У якості першого наближення при розрахунках можна прийняти:

m₁=(0,2…0,3)m_ш, m₂=(0,7…0,8)m_ш, l=(0,7…0,8)l.

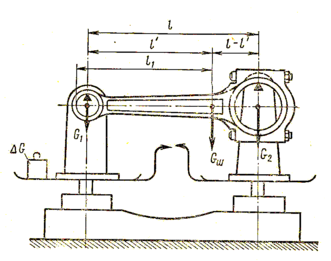

Рис.7 Визначення центру ваги шатуна методом зважування

3.3 Сили тиску газів

Сили тиску газів в циліндрі двигуна в залежності від ходу поршня визначають по індикаторній діаграмі, побудованій за даними теплового розрахунку, чи отриманої експериментально. Сила тиску газів на поршень діє по осі циліндра і рівна

Р_г = (р_г – р₀)F_n (21)

де р_г – тиск газів в циліндрі двигуна, визначений для відповідного положення поршня по індикаторній діаграмі, р₀ – тиск в картері, що приймається рівним тиску навколишнього середовища, F_n – площа поршня.

Для динамічного розрахунку двигуна, а також для розрахунку на міцність його деталей необхідно мати залежність p_г = , для чого індикаторну діаграму перебудовують з координат p – V (рис.8а) в координати р - (рис.8б)

Зв’язок між кутом пороту колінчастого вала і переміщенням поршня S зручніше виразити графічно, з врахуванням поправки на кінцеву довжину шатуна

S = = 0,5r

Проекція кінця променя на вісь абсцис, проведеного з точки О₁ під кутом до цієї осі, дає положення поршня, відповідне цьому куту. Тиск газів, що відповідає даному куту і положенню поршня, відкладається на діаграмі (рис.8б)

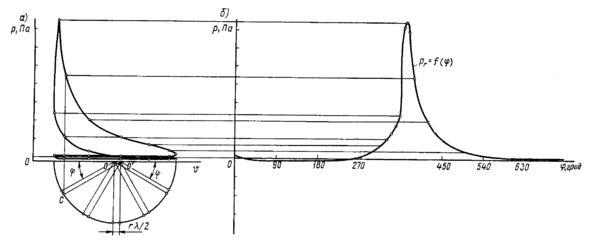

Рис.8 Схема переведення індикаторної діаграми з координат p – V в координати p -

4. Дослідження кривошипно-шатунного механізма двигуна ВАЗ-2106

1. Вихідні дані для дослідження

У даній роботі проведено кінематичне і динамічне дослідження кривошипно-шатунного механізма двигуна ВАЗ-2106. Даний механізм дезаксіальний. Геометричні і масові параметри деталей КШМ даного двигуна наведені в таблиці 4.

Для оцінки впливу величини дезаксіалу на сили, що діють в КШМ, розрахунки проводились для значень е=-4...+4 мм, в тому числі і для центрального механізма (е=0).

Таблиця 4

1. Кінематичний розрахунок кривошипно-шатунного механізма

Кінематичний розрахунок центрального кривошипно-шатунного механізма проводився за формулами (2), (5), (6). Кінематичний розрахунок дезаксіального механізма – за формулами (7) – (9).

Розрахунок проводився на ПК за програмами, наведеними в додатку 1. Результати розрахунків представлені в таблицях 1 – 9 додатку 2.

Як показують результати розрахунків, у двигунах з дезаксіальним КШМ (при позитивному дезаксіалі) спостерігається зменшення швидкості поршня при його перебуванні в районі в.м.т. на такті розширення (0...30^о повороту колінчастого вала). При значенні е=0.002 мм швидкість поршня зменшується на 2-7%, при значенні е=0.004 мм – на 4-11% у порівнянні з аксіальним КШМ (таблиця 5).

Таблиця 5

1. Динамічний розрахунок кривошипно-шатунного механізма

Сила інерції мас, що здійснюють зворотно-поступальний рух, обчислю-валась за формулою (15)

P_j = – mj.

Маса частин, які здійснюють зворотно-поступальний рух, рівна

m = m_п + m₁,

де m_п – маса комплектного поршня, включаючи маси власне поршня, поршневих кілець, поршневого пальця, m₁ – частина маси шатуна, приведена до осі поршневого пальця. Маси поршня і шатуна визначалися зважуванням. Частина маси шатуна, приведена до осі поршневого пальця, приймалась рівною (згідно рекомендацій) m₁ = 0.25m_ш.

Прискорення мас, які здійснюють зворотно-поступальний рух, розраховано в розділі 4.3.

Сила тиску газів на поршень визначалась за формулою (21)

Р_г = (р_г – р₀)F_n.

Значення тиску газів в циліндрі визначалось за індикаторною діаграмою. Так як в літературі не наводиться індикаторна діаграма робочого циклу двигуна ВАЗ-2106, проводилась побудова наближеної діаграми для даного двигуна. За основу взято наведену в [6] індикаторну діаграму робочого циклу чотиритактного бензинового двигуна і трансформовано її в індикаторну діаграму досліджуваного двигуна з врахуванням значень тиску у базових точках. Такими є наступні точки: точка а – тиск в кінці такту впуску, точка с – тиск в кінці такту стиску, точка z – максимальний тиск в циліндрі в кінці процесу горіння, точка b – тиск на початку процесу випуску. З врахуванням даних, наведених в таблицях 1-4, а також параметрів двигуна, тиск в базових точках рівний:

p_а = p_в – p_а = p_в – 0.1p_в = 0.9p_в = 0.9*0.108 = 0.093 МПа;

p_c = p_a = 0.093 * 8.5^1.34 = 1.64 МПа;

p_z = 0.85p_c = 0.85 * 3.9 * 1.64 = 5.4 МПа;

p_b=0.35 МПа.

Побудована за такими даними діаграма наведена на рис.9.

Значення сили тиску газів через 10^о повороту колінчастого вала наведено в таблицях додатку 4 і позначено як P₁. Сила інерції мас, що рухаються зворотно-поступально, позначена в цих таблицях як Р₂.

Сила N, яка притискає поршень до стінки циліндра, обчислювалась за формулою (11)

N = Ptg.

Значення кута для аксіального кривошипно-шатунного механізма виходячи з розрахункової схеми, наведеної на рис.2, розраховувалось як

.

Значення кута для дезаксіального кривошипно-шатунного механізма виходячи з розрахункової схеми, наведеної на рис.3, розраховувалось як

.

Результати розрахунку сили N представлені в таблиці 5.

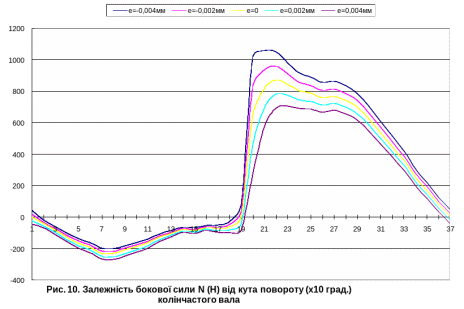

За отриманими результатами побудовано графічні залежності сили N від кута повороту колінчастого вала двигуна при різних значеннях дезаксіалу (рис.10). Як видно з рисунка, максимальне значення бокової сили N при русі поршня з в.м.т. до н.м.т. при такті розширення зменшується на 10% при е=0.002 мм і на 19% при е=0.004 мм в порівнянні з аксіальним механізмом. При русі поршня з н.м.т. до в.м.т. при такті стиску ця сила зростає відповідно на 9% і 17%. Нерівномірність навантаження k стінок циліндра визначалась як частка від ділення максимальної бокової сили при такті розширення до максимального її значення при такті стиску. Для аксіального механізма нерівномірність навантаження становить k=3,85, для дезаксіального при значенні е=0.002 мм k=3,13, при значенні е=0.004 - k=2,63.

Таблиця 5

Висновки

1. Отримано розрахункові залежності для визначення переміщення, швидкості і прискорення поршня для дезаксіального кривошипно-щатунного механізма автомобільного двигуна.

2. Кінематичний аналіз КШМ показав, що в дезаксіальному механізмі швидкість поршня в районі в.м.т. на такті розширення на 2-11% нижча у порівнянні з центральним механізмом.

3. Динамічний аналіз КШМ показав, що:

а) в дезаксіальному механізмі бокова сила N на такті розширення на 5-19% нижча у порівнянні з центральним механізмом;
