Навигационное оборудование

Таблица 3 – Технические средства навигации, имеющиеся на судне

Прибор, система	Тип, марка	К-во	Год выпуска	Место установки
1	2	3	4	5
Магнитный компас (основной)	УКП М-3	1	1978	пеленгаторная палуба
Магнитный компас (путевой)	УКП М-3	1	1976	ходовой мостик
Гирокомпас	«Амур – 2М»	1	1976	гирокомпасный пост
Радиолокатор (основной)	«Донец – 2»	1	1979	ходовой мостик
Радиолокатор резервный	«Миус»	1	1981	ходовой мостик
Радиопеленгатор	«Рыбка М»	1	1976	ходовой мостик
Приемоиндикатор РНС «Лоран С»	КПИ-5ф	1	1987	ходовой мостик
Гидродинамический лаг	ЛГ – 2М	1	1977	ходовой мостик
Навигационный эхолот	НЭЛ – 5М	1	1979	ходовой мостик
Авторулевой	«Аист»	1	1979	ходовой мостик
Спутниковая навигационная система “GPS-ГЛОНАСС”	CН-3120	1	1987	ходовой мостик

Таблица 4 – Девиация магнитного компаса УКП М-3(основной)

КК^о	^о	КК^о	^о
0	0,0	180	-0,8
15	+0,9	195	-0,1
30	+1,8	210	+0,8
45	+2,2	225	+1,2
60	+2,2	240	+1,4
75	+2,0	255	+1,2
90	+1,3	270	+0,7
105	+0,6	285	-0,2
120	-0,2	300	-1,6
135	-0,5	315	-1,5
150	-0,8	330	-1,5
165	-0,8	345	-1,4
180	-0,8	360	0,0

Коэффициенты: А=+0,3^о, В=+0,3^о, С=+0,4^о, D=+0,35^о, Е=+0,67^о.

Таблица 5 – Радио девиация радиопеленгатора «Рыбка – М»

ОРКУ^о	f^о	ОРКУ^о	f^о
0	-0,8	180	-0,6
10	-0,2	190	0,0
20	+0,2	200	+0,1
30	+0,4	210	+0,6
40	+0,7	220	+0,8
50	+0,8	230	+0,6
60	+0,6	240	+0,5
70	+0,3	250	+0,4
80	+0,1	260	0,0
90	-0,2	270	-0,5
100	-0,6	280	-0,8
110	-0,8	290	-1,0
120	-1,0	300	-1,1
130	-1,1	310	-1,2
140	-1,1	320	-1,2
150	-1,0	330	-1,0
160	-0,4	340	-0,9
170	-0,5	350	-0,7
180	-0,6	360	-0,8

Коэффициенты: A= +0,4º D= +0,9º E= +2,3º B= +1,0º C= - 0,9º λ=410 кГц

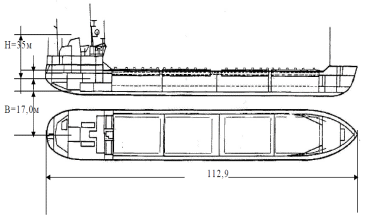

Рисунок № 3 План-схема судна типа УПС "Святая Ольга"

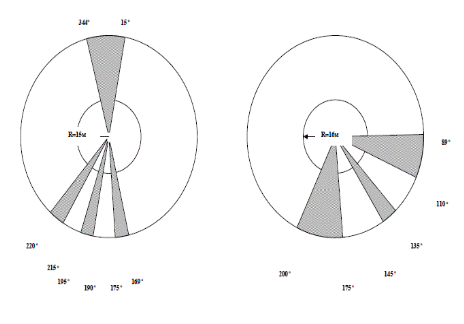

Рисунок № 4 Схема теневых секторов и мертвых зон РЛС

РЛС «Донец - 2» РЛС «Миус»

175^о

Глава1 Предварительная подготовка

1.1 Подбор карт, руководств и пособий для маршрута перехода

Согласно РШСУ-98, подбор навигационных морских карт, пособий, руководств на предстоящий переход (рейс) выполняется по каталогу карт и книг в соответствии с требованиями правил корректуры, комплектования и хранения карт и руководств, для плавания на судах гражданских ведомств 9038.

Карты подбираются по откорректированному каталогу карт и книг следующим образом:

- в любой части каталога по листу «Нарезки частей каталога», который помещен в начале книги, определяет нужная часть каталога;

- в выбранной части каталога по сборному листу сборных листов карт, помещенных в начале раздела «Карты», выписываются номера сборных листов предстоящего района плавания;

- в том же разделе «Карты» по выписанным сборным листам, подбираются и выписываются номера необходимых карт по предстоящему маршруту плавания; первыми выписываются номера генеральных карт, на которых расположены пункты отхода и прихода, а затем номера планов, частных и путевых карт;

Для подбора лоций и других руководств для плавания пользуются разделом «Книги» каталога карт и книг. Границы лоций, описание огней и знаков и других руководств указаны на соответствующих сборных листах в разделе «Книги», а цифры на этих листах обозначают номера изданий.

Таблица №1.1.1 Карты

№	Адмиралтейский номер карты	Заголовок (название) карты	Масштаб Год издания	Дата судовой корректуры
1	2	3	4	5
А. Генеральные карты
1	30102	Черное и Эгейское моря	1:2000000 1969	18.01.2006
2	30104	Средняя часть Средиземного моря	1:2000000 1971		18.01.2006
3	31009	Восточная часть Чёрного моря	1:750000 1981		18.01.2006
4	31008	Западная часть Средиземного моря	1:750000 1980		18.01.2006
5	30302	Эгейское и Мраморное моря	1:1000000 1978		18.01.2006
6	30305	Ионическое море	1:1000000 1976		18.01.2006
7	30306	Адриатическое море	1:1000000 1976		18.01.2006
8	31011	От Севастополя до Туапсеа	1:500000 1984		18.01.2006
9	31013	От Залива Орду до порта Амасра	1:500000 1984		18.01.2006
10	31012	От Новороссийска до Першембе	1:500000 1984		18.01.2006
11	31010	От Севастополя до Констанцы	1:500000 1975		18.01.2006
12	31014	От порта Констанциа до порта Амасра	1:500000 1980		18.01.2006
13	31016	Северная часть Эгейского моря	1:500000 1977		18.01.2006
14	31017	Южная часть Эгейского моря	1:500000 1980		18.01.2006
15	31029	Восточная часть Ионического моря	1:500000 1979		18.01.2006
16	31028	Западная часть Ионического моря	1:500000 1980		18.01.2006
17	31030	Южная часть Адриатического моря	1:500000 1979		18.01.2006
Б. Путевые и частные карты и планы
18	35160	Порт Туапсе	1:10000 1983		18.01.2006
19	32106	От Анапы до Туапсе	1:200000 1976		18.01.2006
20	32105	От Феодосии до Анапы	1:200000 1983		18.01.2006
21	32104	От Севастополя до Феодосии	1:200000 1979		18.01.2006
22	32125	От 42º38'N –до 43º53'N. От 31º44'Е –до 34º04'Е.	1:200000 1983		18.01.2006
23	32124	От 43º05'N –до 44º20'N. От 30º00'Е –до 32º20'Е.	1:200000 1983		18.01.2006
24	32118	От 42º10'N –до 43º25'N. От 29º36'Е –до 31º56'Е.	1:200000 1983		18.01.2006
25	32115	От бухты Мичурин до мыса Шиле	1:200000 1971		18.01.2006
26	34113	От порта Инеболу до порта Зонгулдак	1:200000 1968		18.01.2006
27	36127	Подходы к проливу Босфор	1:50000 1982		18.01.2006
28	36129	Пролив Босфор	1:25000 1982		18.01.2006
29	35201	Подходы к проливу Босфор	1:50000 1982		18.01.2006
30	32200	Мраморное море	1:200000 1978		18.01.2006
31	33201	Мраморное море. Восточная часть	1:100000 1978		18.01.2006
32	33202	Мраморное море. Средняя часть	1:100000 1979		18.01.2006
33	33203	Мраморное море. Западная чать	1:100000 1978		18.01.2006
34	32201	От порта Александрополис до острова Лесбос с проливом Дарданелы	1:200000 1972		18.01.2006
35	33204	Пролив Дарданеллы	1:100000 1875		18.01.2006
36	35212	Центральная часть пролива Дарданеллы	1:50000 1974		18.01.2006
37	35213	Южная часть пролива Дарданеллы	1:50000 1973		18.01.2006
38	32202	От пролива Дарданеллы до острова Скирос	1:200000 1982		18.01.2006
39	33205	Подходы к проливу Дарданеллы	1:100000 1982		18.01.2006
40	32202	От пролива Дарданеллы до острова Скирос	200000 1982		18.01.2006
41	32206	От острова скирос до острова Икалия	1:200000 1976		18.01.2006
42	32210	От пролива Кафирефс (Доро) до залива Арголикос	200000 1977		18.01.2006
43	33241	Пролив Кафирефс (Доро)	100000 1968		18.01.2006
44	33228	Проливы Кеос, Китнос и Серифос	100000 1968		18.01.2006
45	32215	От залива Арголикос до острова Крит	200000 1978		18.01.2006
46	33239	От острова Китира до острова Белопуло (Парапола)	100000 1978		18.01.2006
47	33238	Залив Лаконикос с подходами	100000 1974		18.01.2006
48	32214	От острова Андикитира до острова Сапьендза	200000 1978		18.01.2006
49	32213	От о. Сапьендза до о. Закинф	200000 1978		18.01.2006
50	32212	От о. Закинф до о. Сапьендза	200000 1982		18.01.2006
51	32211	От о.Лефкас до мыса Кефали	200000 1981		18.01.2006
52	32300	Пролив Отранто	200000 1982		18.01.2006
53	32301	От порта Бриндизи до мыса Волувица	200000 1982		18.01.2006
54	33303	От мыса Волувица до о. Млет	200000 1982		18.01.2006
55	38309	Бухта Дуррес	25000 1966		18.01.2006
56	38310	Порт Дуррес и бухта Саранда	5000 1982		18.01.2006

31016-LC	Северная часть Эгейского моря 7990-X; 7990-Y; 7990-Z;	500 000	1977
31017-LC	Южная часть Эгейского моря 7990-X; 7990-Y; 7990-Z;	500 000	1980
31023-LC	От о. Крит до залива Анталья 7990-X; 7990-Y; 7990-Z;	500 000	1979
31029-LC	От мыса Калеарды до порта Бейрут 7990-X; 7990-Y; 7990-Z;	500 000	1983
31028-LC	Западная часть Ионического моря 7990-X; 7990-Y; 7990-Z;	500 000	1983
31033-LC	Восточная часть Тирренского моря 7990-X; 7990-Y; 7990-Z;	500 000	1983
Вспомогательные карты
90199	Номограмма для определения начального курса при плавании по ДБК
91012	Карты для прокладки ДБК		1962
90080	Карта часовых поясов мира	50 000 000	1983
90102-Н-Z. 4л.	Карта мира. Горизонтальная (H) И вертикальная (Z) составляющие напряженности геомагнитного поля эпохи… 1975г. (карта элементов земного магнетизма).	20000000	1978
90404	Широтный пояс 34º40' – 35º59'	200 000
90405	Широтный пояс 35º47' – 37º05'	200 000
90406	Широтный пояс 36º53' – 38º10'	200 000
90407	Широтный пояс 37º58' – 39º13'	200 000
90408	Широтный пояс 39º00' – 40º14'	200 000
90409	Широтный пояс 40º03' – 41º16'	200 000
90410	Широтный пояс 41º05' – 42º17'	200 000
90411	Широтный пояс 42º06' – 43º17'	200 000
90412	Широтный пояс 43º07' – 44º17'	200 000

Таблица №1.1.2 – Руководства и пособия

Адмиралтейский №		Наименование пособия			Дата судовой коррек-туры	Примечания
1		2			3	4
Руководства для плавания
1244		Лоция Чёрного моря			18.01.2006		Лоции с допол-не-ниями
1245		Лоция Мраморного моря и проливов Босфор и Дарданеллы			18.01.2006
1247		Лоция Эгейского моря			18.01.2006
1248		Лоция Ионического моря			18.01.2006
2217		Огни и знаки Чёрного и Азовского морей			18.01.2006
2219		Огни Средиземного моря Часть-1			18.01.2006
2220		Огни Средиземного моря Часть-2			18.01.2006
NP-78		Адмиралтейский список Огней и туманных сигналов. Часть-Е			18.01.2006
3203			Радиотехнические средства навигационного оборудования (РТС НО) Чёрного и Средиземного морей	18.01.2006
3004- ДСП	Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями СССР				18.01.2006		1982
3005-ДСП	Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями Северного ледовитого и Атлантического океанов				18.01.2006		1980
3008	Расписание факсимильных гидрометеорологических сводок				18.01.2006
4228		Рекомендации при плавании в проливах Босфор и Дарданеллы			18.01.2006
9017		МППСС-72			18.01.2006
9016		МСС			18.01.2006
9052		Сборник договоров и законодательных актов иностранных государств по вопросам мореплавания, Том-2			18.01.2006
9029		Руководства МАМС			18.01.2006
Справочные пособия
7202		Каталог карт и книг. Часть-3			18.01.2006
9024		Условные знаки морских карт и карт ВВП			18.01.2006
6003		Таблицы приливов на 2006 г. Том-3			18.01.2006
6237		Атлас поверхностных течений Чёрного моря			18.01.2006
6238		Атлас поверхностных течений Средиземного моря			18.01.2006
6242		Атлас волнения и ветра Средиземного моря			18.01.2006
9032		Справочник Порты Мира			18.01.2006
Вычислительные пособия
9002		МАЕ			18.01.2006	2006
9011		МТ-75			18.01.2006	1975
9004		ВАС-58 , Том-2			18.01.2006	1958
9005		ВАС-58 , Том-3			18.01.2006	1958
9007		ТВА-57			18.01.2006	1957

Перед выходом в рейс на судне проверяется наличие основной штурманской документации согласно требованиям РШСУ-98, к ним относятся:
