Рисунок 1.1 Циркуляция судна в балласте
0 2Дц, кб.
Рисунок 1.2 Циркуляция судна в грузу
Навигационное оборудование
Сведения о технических средствах судовождения (ТСС) приведены в таблице № 1.3.
Таблица 1.3 - Технические средства навигации, имеющиеся на судне
| Прибор, система | Тип, марка | К-во | Год выпуска | Место установки |
| 1 | 2 | 3 | 4 | 5 |
| Магнитный компас (основной) | УКП М-3 | 1 | 1978 | пеленгаторная палуба |
| Магнитный компас (путевой) | УКП М-3 | 1 | 1976 | ходовой мостик |
| Гирокомпас | "Амур - 2М" | 1 | 1976 | гирокомпасный пост |
| Радиолокатор (основной) | "Донец - 2" | 1 | 1979 | ходовой мостик |
| Радиолокатор резервный | "Миус" | 1 | 1981 | ходовой мостик |
| Радиопеленгатор | "Рыбка М" | 1 | 1976 | ходовой мостик |
| Приемоиндикатор РНС "Лоран С" | КПИ-5ф | 1 | 1987 | ходовой мостик |
| Гидродинамический лаг | ЛГ - 2М | 1 | 1977 | ходовой мостик |
| Навигационный эхолот | НЭЛ - 5М | 1 | 1979 | ходовой мостик |
| Авторулевой | "Аист" | 1 | 1979 | ходовой мостик |
| Спутниковая навигационная система “GPS-ГЛОНАСС” | CН-3120 | 1 | 1987 | ходовой мостик |
Таблица 1.4 - Девиация магнитного компаса УКП М-3 (основной)
| ККо | о | ККо | о |
| 0 | 0,0 | 180 | -0,8 |
| 15 | +0,9 | 195 | -0,1 |
| 30 | +1,8 | 210 | +0,8 |
| 45 | +2,2 | 225 | +1,2 |
| 60 | +2,2 | 240 | +1,4 |
| 75 | +2,0 | 255 | +1,2 |
| 90 | +1,3 | 270 | +0,7 |
| 105 | +0,6 | 285 | -0,2 |
| 120 | -0,2 | 300 | -1,6 |
| 135 | -0,5 | 315 | -1,5 |
| 150 | -0,8 | 330 | -1,5 |
| 165 | -0,8 | 345 | -1,4 |
| 180 | -0,8 | 360 | 0,0 |
Коэффициенты:
А=+0,3о, В=+0,3о, С=+0,4 о, D=+0,35 о, Е=+0,67о.
Таблица 1.5 - Радио девиация радиопеленгатора "Рыбка - М"
| ОРКУо | fо | ОРКУо | fо |
| 0 | -0,8 | 180 | -0,6 |
| 10 | -0,2 | 190 | 0,0 |
| 20 | +0,2 | 200 | +0,1 |
| 30 | +0,4 | 210 | +0,6 |
| 40 | +0,7 | 220 | +0,8 |
| 50 | +0,8 | 230 | +0,6 |
| 60 | +0,6 | 240 | +0,5 |
| 70 | +0,3 | 250 | +0,4 |
| 80 | +0,1 | 260 | 0,0 |
| 90 | -0,2 | 270 | -0,5 |
| 100 | -0,6 | 280 | -0,8 |
| 110 | -0,8 | 290 | -1,0 |
| 120 | -1,0 | 300 | -1,1 |
| 130 | -1,1 | 310 | -1,2 |
| 140 | -1,1 | 320 | -1,2 |
| 150 | -1,0 | 330 | -1,0 |
| 160 | -0,4 | 340 | -0,9 |
| 170 | -0,5 | 350 | -0,7 |
| 180 | -0,6 | 360 | -0,8 |
Коэффициенты:
A= +0,4º D= +0,9º E= +2,3º B= +1,0º C= - 0,9º λ=410 кГц
Н=21,0м
В=14,8м
108,4м

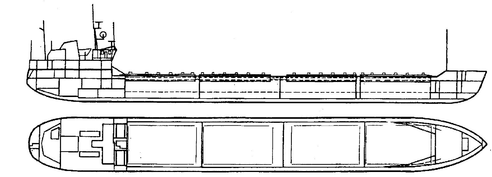

Рисунок 1.3 - План-схема судна типа "Орель".
Р
ЛС "Донец - 2" РЛС "Миус"
Рисунок 1.4 - Схема теневых секторов и мертвых зон РЛС
Предварительная подготовка
Подбор карт, руководств и пособий для плавания по маршруту перехода.
Карты подбираются по откорректированному каталогу карт и книг следующим образом:
в любой части каталога по листу "Нарезки частей каталога", который помещен в начале книги, определяет нужная часть каталога;
в выбранной части каталога по сборному листу сборных листов карт, помещенных в начале раздела "Карты", выписываются номера сборных листов предстоящего района плавания;
в том же разделе "Карты" по выписанным сборным листам, подбираются и выписываются номера необходимых карт по предстоящему маршруту плавания; первыми выписываются номера генеральных карт, на которых расположены пункты отхода и прихода, а затем номера планов, частных и путевых карт;
Для подбора лоций и других руководств для плавания пользуются разделом "Книги" каталога карт и книг. Границы лоций, описание огней и знаков и других руководств указаны на соответствующих сборных листах в разделе "Книги", а цифры на этих листах обозначают номера изданий.
Подбор карт, руководств и пособий для плавания по маршруту перехода
а) Карты
Табл. № 1.1.1
| № | Адмиралтейский номер карты | Заголовок (название) карты | Масштаб Год издания | Дата судовой корректуры |
| 1 | 2 | 3 | 4 | 5 |
| А. Генеральные карты | ||||
| 1 | 30102 | Черное и Эгейское моря | 1: 2000000 1969 | 02.12.2006 |
| 2 | 30104 | Средняя часть Средиземного моря | 1: 2000000 1971 | 02.12.2006 |
| 3 | 31009 | Восточная часть Чёрного моря | 1: 750000 1981 | 02.12.2006 |
| 4 | 31008 | Западная часть Средиземного моря | 1: 750000 1980 | 02.12.2006 |
| 5 | 30302 | Эгейское и Мраморное моря | 1: 1000000 1978 | 02.12.2006 |
| 6 | 30305 | Ионическое море | 1: 1000000 1976 | 02.12.2006 |
| 7 | 30399 | Тирренское море | 1: 1000000 1976 | 02.12.2006 |
| 8 | 31011 | От Севастополя до Новороссийска | 1: 500000 1975 | 02.12.2006 |
| 9 | 31010 | От Севастополя до Констанцы | 1: 500000 1975 | 02.12.2006 |
| 10 | 31014 | От порта Констанциа до порта Амасра | 1: 500000 1980 | 02.12.2006 |
| 11 | 31016 | Северная часть Эгейского моря | 1: 500000 1977 | 02.12.2006 |
| 12 | 31017 | Южная часть Эгейского моря | 1: 500000 1980 | 02.12.2006 |
| 13 | 31029 | Восточная часть Ионического моря | 1: 500000 1979 | 02.12.2006 |
| 14 | 31028 | Западная часть Ионического моря | 1: 500000 1980 | 02.12.2006 |
| 15 | 31033 | Восточная часть Тирренского моря | 1: 500000 1979 | 02.12.2006 |
| Б. Путевые и частные карты и планы | ||||
| 16 | 38172 | Порт Новороссийск | 1: 10000 1983 | 02.12.2006 |
| 17 | 35157 | Новороссийская бухта | 1: 25000 1984 | 02.12.2006 |
| 18 | 35156 | Подходы к Новороссийску и Геленджику | 1: 50000 1984 | 02.12.2006 |
| 19 | 32106 | От Анапы до Туапсе | 1: 200000 1976 | 02.12.2006 |
| 20 | 32105 | От Феодосии до Анапы | 1: 200000 1983 | 02.12.2006 |
| 21 | 32104 | От Севастополя до Феодосии | 1: 200000 1979 | 02.12.2006 |
| 22 | 32102 | Каркинитский залив | 1: 200000 1978 | 02.12.2006 |
| 23 | 32101 | От мыса Тарханкут до Одессы | 1: 200000 1978 | 02.12.2006 |
| 24 | 32100 | От Одессы до Сулинского гирла | 1: 200000 1982 | 02.12.2006 |
| 25 | 32117 | От Георгиевского гирла до мыса Калиакра | 1: 200000 1978 | 02.12.2006 |
| 26 | 32116 | От мыса Мичурин до бухты Мичурин | 1: 200000 1981 | 02.12.2006 |
| 27 | 32115 | От бухты Мичурин до мыса Шиле | 1: 200000 1971 | 02.12.2006 |
| 28 | 34113 | От порта Инеболу до порта Зонгулдак | 1: 200000 1968 | 02.12.2006 |
| 29 | 36127 | Подходы к проливу Босфор | 1: 50000 1982 | 02.12.2006 |
| 30 | 36129 | Пролив Босфор | 1: 25000 1982 | 02.12.2006 |
| 31 | 35201 | Подходы к проливу Босфор | 1: 50000 1982 | 02.12.2006 |
| 32 | 32200 | Мраморное море | 1: 200000 1978 | 02.12.2006 |
| 33 | 33201 | Мраморное море. Восточная часть | 1: 100000 1978 | 02.12.2006 |
| 34 | 33202 | Мраморное море. Средняя часть | 1: 100000 1979 | 02.12.2006 |
| 35 | 33203 | Мраморное море. Западная чать | 1: 100000 1978 | 02.12.2006 |
| 36 | 32201 | От порта Александрополис до острова Лесбос с проливом Дарданелы | 1: 200000 1972 | 02.12.2006 |
| 37 | 33204 | Пролив Дарданеллы | 1: 100000 1875 | 02.12.2006 |
| 38 | 35212 | Центральная часть пролива Дарданеллы | 1: 50000 1974 | 02.12.2006 |
| 39 | 35213 | Южная часть пролива Дарданеллы | 1: 50000 1973 | 02.12.2006 |
| 40 | 32202 | От пролива Дарданеллы до острова Скирос | 1: 200000 1982 | 02.12.2006 |
| 41 | 33205 | Подходы к проливу Дарданеллы | 1: 100000 1982 | 02.12.2006 |
| 42 | 32202 | От пролива Дарданеллы до острова Скирос | 200000 1982 | 02.12.2006 |
| 43 | 32206 | От острова скирос до острова Икалия | 1: 200000 1976 | 02.12.2006 |
| 44 | 32210 | От пролива Кафирефс (Доро) до залива Арголикос | 200000 1977 | 02.12.2006 |
| 45 | 33241 | Пролив Кафирефс (Доро) | 100000 1968 | 02.12.2006 |
| 46 | 33228 | Проливы Кеос, Китнос и Серифос | 100000 1968 | 02.12.2006 |
| 47 | 32215 | От залива Арголикос до острова Крит | 200000 1978 | 02.12.2006 |
| 48 | 33239 | От острова Китира до острова Белопуло (Парапола) | 100000 1978 | 02.12.2006 |
| 49 | 33238 | Залив Лаконикос с подходами | 100000 1974 | 02.12.2006 |
| 50 | 32214 | От острова Андикитира до острова Сапьендза | 200000 1978 | 02.12.2006 |
| 51 | 32213 | От острова Сапьендза до острова Закинф | 1: 200000 1978 | 02.12.2006 |
| 52 | 32212 | От острова Закинф до острова Лефакс | 1: 200000 1978 | 02.12.2006 |
| 53 | 32211 | От острова Лефакс до мыса Кефали | 1: 200000 1978 | 02.12.2006 |
| 54 | 32300 | Пролив Отранто | 1: 200000 1980 | 02.12.2006 |
| 55 | 32311 | Залив Таранто | 1: 200000 1980 | 02.12.2006 |
| 56 | 32312 | От мыса Аличе до мыса Спартивенто | 1: 200000 1980 | 02.12.2006 |
| 57 | 32313 | От Мессинского пролива до порта Сиракузы | 1: 200000 1981 | 02.12.2006 |
| 58 | 33338 | Мессинский пролив | 1: 100000 1980 | 02.12.2006 |
| 59 | 35358 | Сев. Часть Мессинского пролива | 1: 30000 1982 | 02.12.2006 |
| 60 | 32320 | Липарские острова с Мессинским проливом | 1: 200000 1978 | 02.12.2006 |
| 61 | 32319 | От мыса Сан-Вито до мыса Орландо | 1: 200000 1978 | 02.12.2006 |
| 62 | 32318 | От острова Сицилия до банки Скерки | 1: 200000 1983 | 02.12.2006 |
| 63 | 38369 | Порт Трапани | 1: 50000 1972 | 02.12.2006 |
| В. Справочные карты | |||
| 31016-LC | Северная часть Эгейского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1977 |
| 31017-LC | Южная часть Эгейского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1980 |
| 31023-LC | От о. Крит до залива Анталья 7990-X; 7990-Y; 7990-Z; | 500 000 | 1979 |
| 31029-LC | От мыса Калеарды до порта Бейрут 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| 31028-LC | Западная часть Ионического моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| 31033-LC | Восточная часть Тирренского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| 31034-LC | От о. Сардиния до о. Сицылия 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| Вспомогательные карты | |||
| 90199 | Номограмма для определения начального курса при плавании по ДБК | ||
| 91012 | Карты для прокладки ДБК | 1962 | |
| 90080 | Карта часовых поясов мира | 50 000 000 | 1983 |
| 90102-Н-Z.4л. | Карта мира. Горизонтальная (H) И вертикальная (Z) составляющие напряженности геомагнитного поля эпохи… 1975г. (карта элементов земного магнетизма). | 20000000 | 1978 |
| 90404 | Широтный пояс 34º40' - 35º59' | 200 000 | |
| 90405 | Широтный пояс 35º47' - 37º05' | 200 000 | |
| 90406 | Широтный пояс 36º53' - 38º10' | 200 000 | |
| 90407 | Широтный пояс 37º58' - 39º13' | 200 000 | |
| 90408 | Широтный пояс 39º00' - 40º14' | 200 000 | |
| 90409 | Широтный пояс 40º03' - 41º16' | 200 000 | |
| 90410 | Широтный пояс 41º05' - 42º17' | 200 000 | |
| 90411 | Широтный пояс 42º06' - 43º17' | 200 000 | |
| 90412 | Широтный пояс 43º07' - 44º17' | 200 000 | |
Таблица № 1.1.2 - Руководства и пособия
| Адмиралтейский № | Наименование пособия | Дата судовой корректуры | Приме-чания | ||||||
| 1 | 2 | 3 | 4 | ||||||
| а) Руководства для плавания | |||||||||
| 1244 | Лоция Чёрного моря | 02.12.2006 | Лоции с допол-не-ниями | ||||||
| 1245 | Лоция Мраморного моря и проливов Босфор и Дарданеллы | 02.12.2006 | |||||||
| 1247 | Лоция Эгейского моря | 02.12.2006 | |||||||
| 1248 | Лоция Ионического моря | 02.12.2006 | |||||||
| 1250 | Лоция Тирренского моря | 02.12.2006 | |||||||
| 2217 | Огни и знаки Чёрного и Азовского морей | 02.12.2006 | |||||||
| 2219 | Огни Средиземного моря Часть-1 | 02.12.2006 | |||||||
| 2220 | Огни Средиземного моря Часть-2 | 02.12.2006 | |||||||
| NP-78 | Адмиралтейский список Огней и туманных сигналов. Часть-Е | 02.12.2006 | |||||||
| 3203 | Радиотехнические средства навигационного оборудования (РТС НО) Чёрного и Средиземного морей | 02.12.2006 | |||||||
| 3003 | Радиотехнические средства навигационного оборудования. Европейская часть (РТС НО) | 02.12.2006 | |||||||
| 3004 - ДСП | Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями СССР | 02.12.2006 | 1982 | ||||||
| 3005-ДСП | Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями Северного ледовитого и Атлантического океанов | 02.12.2006 | 1980 | ||||||
| 3008 | Расписание факсимильных гидрометеорологических сводок | 02.12.2006 | |||||||
| 4228 | Рекомендации при плавании в проливах Босфор и Дарданеллы | 02.12.2006 | |||||||
| 9017 | МППСС-72 | 02.12.2006 | |||||||
| 9016 | МСС | 02.12.2006 | |||||||
| 9052 | Сборник договоров и законодательных актов иностранных государств по вопросам мореплавания, Том-2 | 02.12.2006 | |||||||
| 9029 | Руководства МАМС | 02.12.2006 | |||||||
| б) Справочные пособия | |||||||||
| 7202 | Каталог карт и книг. Часть-3 | 02.12.2006 | |||||||
| 9024 | Условные знаки морских карт и карт ВВП | 02.12.2006 | |||||||
| 6003 | Таблицы приливов на 2006 г. Том-3 | 02.12.2006 | |||||||
| 6237 | Атлас поверхностных течений Чёрного моря | 02.12.2006 | |||||||
| 6238 | Атлас поверхностных течений Средиземного моря | 02.12.2006 | |||||||
| 6242 | Атлас волнения и ветра Средиземного моря | 02.12.2006 | |||||||
| 9032 | Справочник Порты Мира | 02.12.2006 | |||||||
| с) Вычислительные пособия | |||||||||
| 9002 | МАЕ | 02.12.2006 | 2006 | ||||||
| 9011 | МТ-75 | 02.12.2006 | 1975 | ||||||
| 9004 | ВАС-58, Том-2 | 02.12.2006 | 1958 | ||||||
| 9005 | ВАС-58, Том-3 | 02.12.2006 | 1958 | ||||||
| 9007 | ТВА-57 | 02.12.2006 | 1957 | ||||||
