На современных легковых автомобилях, легких грузовиках и микроавтобусах радиатор двигателя чаще всего оснащают электрическим вентилятором (рис. 7), у которого немало преимуществ по сравнению с механическим. Электрический включается только по достижении некоего верхнего предела температуры, а когда она придет в норму, тут же выключается.

Результат – более стабильный температурный режим двигателя. К тому же он быстрей прогревается после пуска, меньше расходует топлива. Включившийся электровентилятор вращается достаточно быстро даже при низких оборотах двигателя – и этим снижает риск перегрева при больших нагрузках в тяжелых дорожных условиях. Механический вентилятор в таких случаях не всегда эффективен. Примерные схемы электроприводов вентилятора приведены на рисунках ниже.

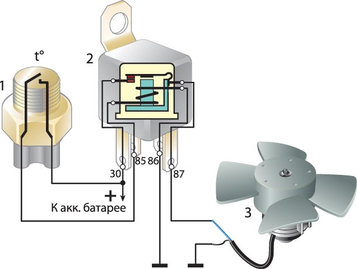

Рис. 7. Штатная схема включения электродвигателя вентилятора (ВАЗ, ГАЗ)

Казалось бы, перечнем достоинств тему можно и закрыть, да качество электротехники не позволяет. В чем же главная причина капризов электровентилятора? Его мотор потребляет ток до 15–20 А, включаясь по команде датчика температуры охлаждающей жидкости в радиаторе (рис. 7). Чтобы большой ток не шел напрямую через нежные контакты датчика 1, в штатной конструкции применили разгрузочное реле 2. Решение естественное, но не безупречное – на российских автомобилях самым ненадежным элементом в системе охлаждения зарекомендовал себя как раз датчик температуры. Его контакты обгорают – и конец! И это, заметьте, при исправной работе разгрузочного реле.

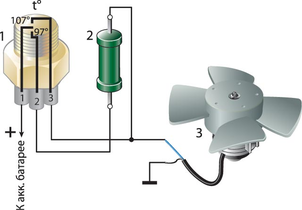

Рис. 8. Схема включения электродвигателя вентилятора без разгрузочного реле на некоторых зарубежных автомобилях: 1 – датчик температуры; 2 – добавочный резистор; 3 – электродвигатель.

И чем больше потрудился датчик температуры, тем выше вероятность отказа из за противоиндукции: в момент разрыва контактов исчезающее электромагнитное поле не только создает высокое напряжение на вторичной обмотке катушки зажигания, необходимое для свечи, но и немалое, до 400 В, напряжение противоиндукции в первичной обмотке. Вот оно-то и «прожигает» контакты: каждое их размыкание не проходит бесследно – а за тысячу километров пути их накапливается около 4 миллионов. Результат – эрозия контактов. Система работает хуже и хуже. Задавая себе шекспировский вопрос «кипеть или не кипеть?», водителю надо чаще глядеть на указатель температуры и прислушиваться к шуму под капотом. Но еще вернее – вовремя заменить старенький датчик, дабы зря не рисковать. Однако есть и другие возможности.

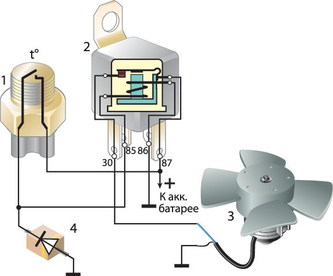

Рис. 9. Доработанная схема включения электровентилятора: 1 – датчик температуры; 2 – реле; 3 – электродвигатель; 4 – диод

Первая: установить датчик включения вентилятора с тремя выходами – схема на рис. 8. Здесь уже нет разгрузочного реле. Электромотор включается постепенно – сначала через контакты 1 и 2 с добавочным резистором, а затем уже напрямую, через контакты 1 и 3. Результат – гораздо меньший эрозионный износ. Во многих случаях (при невысоких нагрузках на двигатель автомобиля) пара 1–3 почти не используется.

Второй вариант – на рис. 9: здесь сохраняется разгрузочное реле. Однако в цепи есть новый элемент – диод 4 (типа КД105 и близкие к нему). Зачастую диод впаивается непосредственно в реле (так удобней). В момент разрыва контактов датчика 1 тлетворное влияние на них ЭДС самоиндукции исключено – ток через диод уходит на «массу».

Подобное применение диодов очень характерно для зарубежных автогигантов «Мерседес», БМВ и т.д. В последнее время в продаже стали появляться готовые колодочки под такие реле – уже с впаянными туда диодом и проводками.

Завершая разговор о приводах вентиляторов, заметим: как ни совершенны многие из этих устройств, все же они не способны избавить двигатель внутреннего сгорания от одного из его серьезных недостатков – до 30% энергии топлива, "уходящие" в систему охлаждения, теряются безвозвратно.

Термостат 5 (см. рис. 1) автоматически поддерживает устойчивый тепловой режим двига­теля. Как правило, термостат устанавливают на вы­ходе охлаждающей жидкости из рубашек охлаж­дения головок цилиндров или впускного трубопро­вода двигателя.

Термостаты могут быть жидкостные и с твер­дым наполнителем.

В жидкостном термостате (рис. 10, б) имеется гофрированный баллон 7, заполненный легко испа­ряющейся жидкостью. Нижний конец баллона за­креплен в корпусе б термостата, а к штоку 5 верх­него конца припаян клапан 4.При температуре охлаждающей жидкости ниже 351 К (78°С) клапан термостата закрыт (рис. 10, а) и вся жидкость через перепускной шланг 2 (байпас) направляется обратно в водя­ной насос, минуя радиатор. Вследствие этого, ускоряется прогрев двигателя и впускно­го трубопровода.

Когда температура превы­сит 351 К (78°С), давление в баллоне 7 увеличивается, он удлиняется и приподнимает клапан 4. Горячая жидкость через патрубок 3 и шланг направляется в верхний бачок радиатора. Клапан 4 полно­стью открывается при темпе­ратуре 364 К (9ГС) (ЗМЗ-53).

Термостат с твердым наполнителем (ЗИЛ-130, «Моск­вич-2140», КамАЗ-740) име­ет баллон 7 (рис. 10, в), за­полненный церезином нефтя­ным воском) в и закрытый резиновой диафрагмой 9. При температуре 343 К (70°С) церезин плавится и, рас­ширяясь, перемещает вверх диафрагму 9, буфер 12 и шток 5. При этом открывается клапан 4 и охлаж­дающая жидкость начинает циркулировать через радиатор (рис. 10, г). .

Рис. 10. Термостаты:

жидкостный: о—в закрытом положении, в —в открытом положении; с твердым наполнителем; я —в за­крытом положении, г— в открытом положении; 1 —впускной трубопро­вод, 2 —перепускной шланг, 3 — патрубок, 4 —клапан термостата, 5 —шток, б —корпус термостата, 7— баллон, 8— церезин, 9— диаф­рагма, 10 - направляющая втулка, 11—возвратная пружина, 12— буфер

При снижении температуры церезин затверде­вает и уменьшается в объеме. Под действием воз­вратной пружины 11 клапан 4 закрывается, а диаф­рагма 9 опускается вниз (рис. 10, в),

В двигателях автомобилей ВАЗ термостат выпол­нен двухклапанным и устанавливается перед во­дяным насосом. При холодном двигателе большая часть охлаждающей жидкости будет циркулиро­вать по кругу: водяной насос — блок цилиндров — головка цилиндров — термостат — водяной насос. Параллельно жидкость циркулирует через рубаш­ку впускного трубопровода и смесительной камеры карбюратора, а при открытом кране отопителя пас­сажирского помещения — через его радиатор,

Когда температура жидкости ниже 363 К (90°С), оба клапана термостата частично открыты. Часть жидкости поступает к радиатору.

При полностью прогретом двигателе основной поток жидкости из головки цилиндров направля­ется в радиатор системы охлаждения.

На двигателях автомобилей «Москвич-2140», как и на автомобилях ВАЗ, термостат расположен в нижней части системы охлаждения между радиа­тором и водяным насосом. Клапан термостата в данном случае более герметичен, радиатор при прогреве полностью отключается, двигатель прог­ревается быстрее.

Для контроля за температурой ох­лаждающей жидкости служат сигнальные лампы и указатели на щитке приборов. Датчики контрольно-измерительных приборов размещаются в головках цилиндров, верхнем бачке радиатора и рубашке ох­лаждения впускного трубопровода.

1.2. Пусковой подогреватель

У автомобилей ГАЗ-53А и ГАЗ-66 пусковой по­догреватель (рис. 11.) имеет котел 9, включенный в систему охлаждения двигателя. В камеру сгорания котла топливо подается самотеком из бака 2. Пос­тупление топлива дозируется регулировочной иглой электромагнитного клапана 7. Воздух подается вен­тилятором 3. Смесь воспламеняется свечой в, В цепь свечи включено дополнительное сопротивление, установленное на пульте управления подогревате­лем. По накалу спирали сопротивления судят о ра­боте свечи. Когда в камере сгорания котла будет достигнуто устойчивое горение, свечу выключают, топливо будет воспламеняться от ранее зажженно­го пламени.

На автомобилях КамАЗ пусковой подогреватель используют при температуре ниже 248 К (—25°С). Для облегчения пуска холодного двигателя при температуре до 248 К (—25°С) предназначено пус­ковое устройство «Термостат». Подача топлива на раскаленные электрофакельные свечи обеспе­чивается при проворачивании коленчатого вала дви­гателя стартером. Образовавшийся во впускных трубопроводах факел подогревает воздух, посту­пающий в двигатель.

Автомобиль - техника теплолюбивая. Ночуя зимой на улице, он охотно впадает в спячку и добудиться его поутру удается не всем. Поэ­тому в мороз как никогда велик спрос на бук­сир и «прикуриватель». Это надругательство не проходит безнаказанно. Даже если не уда­лось запороть двигатель, жизнь ему укороти­ли точно. А ведь есть куда более цивилизован­ный метод. Перед пуском мотор надо лишь подогреть. Способов много, начиная от паяль­ной лампы и заканчивая отопителем, управля­емым с сотового телефона. Правда, в послед­нем случае котлу надо купить сим-карту, сде­лав его полноценным абонентом сети. Боль­шинство предпочитает золотую середину.

Рис. 11. Пусковой подогреватель двигателя автомобиля ГАЗ-53А:

1 — заливная горловина, 2 — топливный бак, 3 — вентилятор, 4 — воздухоподводяший шланг, 5 — переключатель, в — пульт управления, 7 — электромагнитный клапан, в — свеча, 9 — ко­тел, 10 — направляющий кожух, 11 — сливной кран

Обычный автономный подогреватель ра­ботает независимо от других систем автомо­биля. За что и получил свое название. Состо­ит он из жарового котла, топливного и жид­костного насосов, средств коммуникации и системы управления. Дальше все просто. В котле горит топливо, нагревая жидкость в теплообменнике. Насос гоняет ее по систе­ме охлаждения. Двигатель прогревается до готовности к пуску. Выпускают подогревате­ли разной мощности. Остается лишь сесть в кабину и повернуть ключ.

Основной недостаток - потребность в электроэнергии. Единственный в этом случае поставщик - автомобильный аккумулятор -с дополнительной нагрузкой справляется, но «живет» в среднем на год меньше.

Предпусковой разогрев - не единственный способ облегчения пуска. Можно просто не дать двигателю замерзнуть. То есть перевес­ти котел в режим поддержания. Здесь он бу­дет включаться периодически, сохраняя тем­пературу охлаждающей жидкости в интервале 40-85°С.. Полезная опция даже для рабо­тающего дизеля. Ведь на холостых оборотах он не только не нагревается, но и норовит остыть!

Раз уж мы все равно греем двигатель, по­чему заодно не нагреть салон? Ведь его «печка» уже включена в общую систему. На­до только вовремя открыть кран и включить вентилятор. С этим управляется автоматика. Вместо крана используют дополнительный термостат. Только в большинстве подобных конструкций приоритет отдается кабине. То есть кипяток сразу поступает в салон и лишь потом через термостат в двигатель. Погоду делают с пульта управления. Он, обычно, универсальный и совмещает функции пус­ковой кнопки, таймера и климат-контроля. Задав нужный режим, про мороз за окном можно забыть. И попив кофейку, спокойно укладываться спать. Не зря эти отопители популярны у дальнобойщиков. Довольны и автотранспортные компании. Молотящий двигатель на стоянке сжигает за ночь около сорока литров солярки, а подогреватель -меньше шести. Про ресурс и говорить нече­го. Хорошо и для легковушек - садиться в предварительно нагретый салон и приятно, и для здоровья полезно.

Когда машина ночует в тепле, с пуском проблем нет. А вот в кабине тепла не хватает. Например, в автобусе с его вечно распахну­тыми дверями. Или в большинстве отечест­венных легковушек с их дырявыми заслон­ками и воздуховодами. Здесь вполне можно ограничиться «воздушником», то есть ото­пителем, греющим непосредственно воздух. Он работает тоже на жидком топливе и отли­чается от предыдущих конструкцией тепло­обменника. Его легче пристроить в автомо­биле, и благодаря меньшему числу комплек­тующих он заметно дешевле.

Способы установки подогревателей на ав­томобиль отражены в инструкции. Но все не так просто, как кажется на первый взгляд. Даже у опытного мастера процесс монтажа занимает до восьми часов. Это притом, что для него время - деньги! Неискушенный но­вичок может завязнуть на целую неделю. Да еще наломать дров, за что придется платить. Так, популярный «воздушник» «Эберспехер» состоит из двух половинок, которые при ус­тановке крепятся к полу. Если болты затяги­вать неравномерно, корпус деформируется, зажимая крыльчатку вентилятора. Замена сгоревшего двигателя после пробного пуска обходится в $200-300.

Нелегко разобраться в хитросплетении проводов. Ошибаясь при подключении, легко спалить штатный блок климат-контроля. К печальным последствиям порой приводит обесточивание автомобиля. Как-то водитель «Ауди-А6» по окончании монтажных работ не смог тронуться с места - в отсутствие пи­тания оказался заблокированным модуль уп­равления автоматической коробкой. Протир­ка фар и пинание колес не помогли - при­шлось прокатиться на эвакуаторе.

Куда пристроить подогреватель на автомо­биле - отдельная история. Как правило, под капотом слишком мало места. Приходится использовать пустоты в бампере, багажнике или под кузовом - хватило бы шлангов. К любой машине - свой творческий подход. Чтобы труды по установке не пропали да­ром и котел исправно «топил» двигатель и кабину много лет, в эксплуатации тоже на­до следовать некоторым правилам. Главное - не спешить. Запускается подогреватель не сразу - на розжиг уходит минуты полторы. Нетерпеливый пользователь ждать не жела­ет и, пытаясь ускорить процесс, постоянно теребит кнопку «пуск». Таймер «сходит с ума», оставляя штифт накала непрерывно под напряжением.
