В современных автомобильных двигателях применяют закрытые системы жидкостного охлаждения, сообщающиеся с атмосферой через клапаны в пробке радиатора. В такой системе повышается температура кипения воды, закипает вода реже и меньше испаряется.
1.1. Устройство, работа и конструктивные особенности систем жидкостного охлаждения
Радиатор 13 (см. рис. 1) предназначен для охлаждения горячей воды, выходящей из рубашки охлаждения двигателя. Располагается он впереди двигателя. Трубчатый радиатор состоит из верхнего и нижнего бачков, соединенных между собой тремя-четырьмя рядами латунных трубок. Поперечно расположенные горизонтальные пластины придают радиатору жесткость и увеличивают поверхность охлаждения.

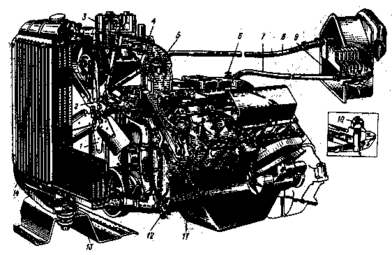

Рис. 1. Система жидкостного охлаждения двигателя:
1 — вентилятор, 2 — водяной насос, 3 —. компрессор; 4 — перепускной шланг, 5 — термостат, б — кран отопителя, 7, в — подводящий и отводящий трубопроводы, В — радиатор отопителя, 10 — датчик указателя температуры охлаждающей жидкости, II, 12—сливные краны, 13—радиатор, 14— жалюзи
Радиаторы двигателей ЗМЗ-53 и ЗИЛ-130 трубчато-ленточные со змейковыми охлаждающими пластинами (лентами), расположенными между трубками. Системы охлаждения этих двигателей , закрытые, поэтому пробки радиатора имеют паровой 1 и воздушный 2 клапаны (рис. 2, а, б).

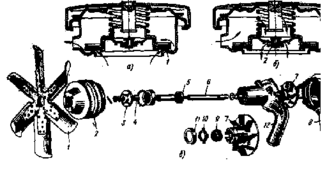

Р ис. 2. Пробка радиатора (а, б), вентилятор и центробежный насос(в):
а - открыт паровой клапан 1, б открыт воздушный клапан 2, в — вентилятор и центробежный насос системы охлаждения двигателя ЗИЛ-130; 1—лопасть вентилятора, 2 — шкив, 3 —ступица шкива вентилятора, 4 —втулка шкива, 5 —подшипник, б —вал насоса, 7 —крыльчатка, в —корпус насоса, в — резиновый уплотнитель сальника, 10 —текстолитовая шайба, 1I —обойма сальника, 12—подводящий патрубок.
Паровой клапан 1 открывается при избыточном давлении 0,045—0,055 МПа (0,45—0,55 кгс/см2) (ЗМЗ-24, ЗМЗ-53). При открытии клапана избыток воды или пара отводится через пароотводную трубку. Воздушный клапан 2 предохраняет радиатор от сжатия давлением воздуха и открывается при охлаждении воды, когда давление в системе снижается на 0,01 МПа (0,10 кгс/см2).
Для слива жидкости из системы охлаждения открывают сливные краны 11 (см. рис. 1) блоков цилиндров и сливной кран 12 патрубка радиатора, а также пробку радиатора или расширительного бачка. У двигателей ЗИЛ сливные краны блоков цилиндров и патрубка радиатора имеют дистанционное управление. Рукоятки кранов выведены в подкапотное пространство над двигателем.
На автомобилях КамАЗ-5320 устанавливают расширительный бачок,
предназначенный для компенсации изменений объема жидкости, происходящих при работе двигателя. Впускной и выпускной клапаны размещаются в пробке этого бачка. На бачке имеется кран для контроля уровня антифриза Тосол-А40 или Тосол-А65, которым заправляется система охлаждения. В связи с использованием антифриза вместо сливных краников установлены резьбовые конические пробки.
Расширительные бачки устанавливают также в системе охлаждения двигателей автомобилей «Жигули» и ГАЗ-24 «Волга».
Жалюзи 14 (см. рис. 1) створчатого типа предназначены для изменения количества воздуха, проходящего через радиатор. Управляет ими водитель с помощью троса и рукоятки, выведенной в кабину.
Водяной насос (рис. 2, в) служит для создания циркуляции воды в системе охлаждения. Он состоит из корпуса 8. вала б, крыльчатки 7 и самоуплотняющегося сальника. Располагается насос обычно в передней части блока цилиндров и имеет привод клиновидным ремнем от коленчатого вала двигателя. Шкив 2 приводит во вращение одновременно крыльчатку 7 водяного насоса и ступицу 3 вентилятора.
Самоуплотняющийся сальник состоит из резинового уплотнителя 9, графитизированной текстолитовой шайбы 10, обоймы 11 и пружины, прижимающей шайбу 10 к торцу подводящего патрубка 12.
Вентилятор предназначен для усиления потока воздуха, проходящего через радиатор. Вентилятор имеет обычно четыре—шесть лопастей 1. Для снижения шума лопасти располагают Х-образно, попарно под углом 70 и 110°. Изготовляют лопасти из листовой стали или пластмассы («Москвич-2140», ГАЗ-24 «Волга»).
Лопасти имеют отогнутые концы (ЗМЗ-53, ЗИЛ-130), что улучшает вентиляцию подкапотного пространства и повышает производительность вентиляторов. Иногда вентилятор располагают в кожухе, который способствует повышению скорости воздуха, просасываемого через радиатор.
Для уменьшения мощности, необходимой для привода вентилятора, и улучшения работы системы охлаждения применяют вентиляторы с электромагнитной муфтой. Эта муфта автоматически отключает вентилятор, когда температура воды в верхнем бачке радиатора ниже 350—358 К (78 85°С).
В привод вентилятора двигателя КамАЗ-740 включена гидромуфта, обеспечивающая плавную передачу вращения от коленчатого вала к вентилятору.
Гидромуфта включается автоматически: по мере увеличения температуры Жидкости в системе охлаждения активная масса, находящаяся в баллоне включателя, плавится, и объем ее увеличивается, а это вызывает перемещение золотника, открывающего доступ масла из системы смазки в гидромуфту, Частота вращения вентилятора зависит от количества масла, поступающего в гидромуфту. При прекращении подачи масла вентилятор отключается.
В настоящее время стремительно развиваются «разумные» системы регулирования температуры охлаждающей жидкости т.к., например классический постоянный привод вентилятора и водяного насоса отнимает часть мощности двигателя при этом на относительно больших установившихся скоростях (движение по шоссе) зачастую работа вентилятора не нужна. Поэтому ниже будут описаны некоторые системы разумных вентиляторов.
Вентилятор — неотъемлемая часть системы охлаждения любого современного двигателя. При жидкостном охлаждении он просасывает воздух через радиатор, а при воздушном — подает этот самый воздух (здесь он выступает в роли охлаждающего тела) к нагретым частям мотора. И можно сказать, с момента появления вентиляторов инженеры решают, как сделать его привод оптимальным. Познакомимся с некоторыми результатами из усилий.
П ростейшая конструкция привода вентилятора хорошо известна – клиновым ремнем от шкива, установленного на носке коленчатого вала. Но простое не всегда означает самое лучшее. Вентилятор работает постоянно, а значит, постоянно шумит, потребляет мощность, и немалую (3–6% от мощности двигателя), и, главное, охлаждает двигатель независимо от его температурного режима. Именно большая потребляемая мощность побудила отказаться от ременного привода в пользу шестерен на тяжелых двигателях. Чтобы привод не испытывал больших нагрузок при резкой смене режимов работы мотора (не забудьте – вентилятор тоже своего рода маховик и момент инерции его отнюдь не мал), устанавливают фрикционные, гидравлические или упругие резиновые муфты (рис. 3).
Рис. 3. Привод вентилятора с упругой муфтой: 1 – вентилятор; 2 – упругая муфта; 3 – шкив; 4 – шестерня привода вентилятора. |
Теперь о том, как заставить вентилятор работать таким образом, чтобы зря не остужать холодный двигатель, и интенсивно трудиться, когда мотору жарко. Одной из самых первых и простых систем регулирования была... замена вентилятора. В жаркое время года использовалась крыльчатка большей производительности, зимой – меньшей. Само собой, что регулирование осуществлялось очень грубо – вряд ли можно представить себе водителя, выбирающего вентиляторы в соответствии с прогнозом погоды и меняющего их чуть ли не ежедневно.
Т акая система не решает и другой важной проблемы. Понятно, что конструкция вентилятора и его привода должна обеспечивать достаточное охлаждение, начиная с самых низких оборотов коленчатого вала. На больших же оборотах при жесткой механической связи это приведет к огромному перерасходу энергии: скажем, для машины среднего класса такой вентилятор на максимальных оборотах "съедал" бы около 8 кВт мощности двигателя, в то время как достаточная в таких условиях – не превышает 3–3,5 кВт. В этом причина того, что жесткая механическая передача в наше время почти не применяется.
Как известно, устройства, передающие и преобразующие крутящий момент, в технике называют трансмиссиями, значит, привод вентилятора тоже трансмиссия. Интересно, что многие

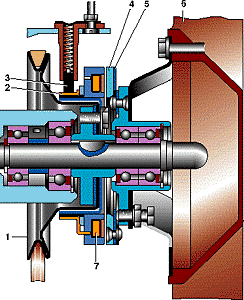

Рис. 4. Электромагнитная муфта включения вентилятора: 1 – шкив; 2 – контактное кольцо; 3 – угольная щетка; 4 – стальное кольцо; 5 – плоская пружина; 6 – вентилятор; 7 – электромагнит. |
конструкции, призванные решать указанную выше проблему этого привода, обладают определенным сходством с "большой" трансмиссией автомобиля, передающей крутящий момент на его колеса. Здесь мы можем найти и сцепления, и гидромуфты, и вискомуфты (вязкостные муфты, напомним, сейчас нередко используют вместо межосевого дифференциала), и электрический привод. Рассмотрим наиболее распространенные из этих систем.
Электромагнитное сцепление (рис. 4) автоматически включает вентилятор по достижении определенной температуры охлаждающей жидкости.
Такая система применялась на автомобилях ГАЗ–24 ранних серий и многих современных им зарубежных. В этой системе на шкиве помещали мощный кольцевой соленоид. Когда срабатывает датчик, цепь соленоида замыкается и металлическое кольцо, связанное с вентилятором через пластинчатые пружины, примагничивается к шкиву: вентилятор включен и работает до тех пор, пока температура не снизится и управляющий датчик не снимет питания с электромагнита. Подобный же принцип реализован и в автомобилях с поперечным расположением двигателя: датчик температуры включает электродвигатель вентилятора.
В последнее время появились двухскоростные электродвигатели, позволяющие обеспечить ступенчатое регулирование: вентилятор отключен, работает в частичном режиме или на полную производительность. Есть машины и с двумя вентиляторами, которые вводятся в работу последовательно. Попутно заметим, что на тяжелых грузовых машинах и автобусах электровентиляторы – редкость. Представьте себе мощность электрооборудования (генератора, аккумулятора), которая потребуется, чтобы обеспечить необходимые такому вентилятору 10–12кВт. Вот почему здесь все еще царствует "чистая" механика.
На популярных автобусах "Икарус" ставят фрикционную муфту с пневмоприводном – своего рода сцепление, только на условную педаль здесь нажимает не нога, а сжатый воздух. Регулирование включения-отключения осуществляется, естественно, в зависимости от температуры охлаждающей жидкости.
С амые сложные системы умеют плавно регулировать скорость вентилятора. На многих легковых автомобилях (в качестве примера назовем большинство БМВ, "Мерседесов"), а также на некоторых грузовиках (в том числе и на отечественном ЗИЛ-4331) в привод вентилятора встроена вискомуфта (рис. 5).
Рис. 5. Вискомуфта вентилятора: 1 – крышка камеры; 2 – лепестковый клапан; 3 – биметаллический терморегулятор; 4 – крышка муфты; 5 – корпус муфты; 6 – ведущий диск; А – резервная полость. |
Коротко познакомим с работой такого устройства. Пока мотор не прогрелся, рабочая полость муфты пуста – специальная силиконовая жидкость находится в резервной полости. Двигатель прогревается, термоэластичная пластина постепенно открывает клапан, жидкость поступает в рабочую полость, и, когда проскальзывает между дисками, ее вязкость растет – муфта начинает передавать момент. С ростом температуры рабочая полость заполняется все больше, обороты вентилятора увеличиваются. Таким вот образом плавно регулируется производительность вентилятора. Вискомуфта сконструирована так, что на малых оборотах ее проскальзывание невелико, а при высоких – вентилятор заметно отстает. Это, повторим, позволяет заметно экономить энергию (а значит, и топливо) на высокой скорости, когда обдув радиатора достаточен.
Рис. 6. Гидромуфта привода вентилятора: 1 – шкив; 2 – ступица вентилятора; 3 – ведущее колесо гидромуфты; 4 – ведомое колесо гидромуфты; 5 – трубки подачи масла в рабочую полость; 6 – ведущий вал; А – рабочая полость. |
На тяжелых дизельных двигателях для бесступенчатого регулирования оборотов в механике привода нередко используется гидравлическая муфта (рис. 6), подобная той, что работает в автоматических коробках передач. Обороты вентилятора изменяются здесь в зависимости от заполнения полости между ведущим и ведомым колесами муфты. Количество масла, которое поступает из системы смазки д вигателя, регулируется автоматически по температуре охлаждающей жидкости.
Гидромуфта используется и на некоторых двигателях воздушного охлаждения, например на известных у нас с давних пор дизелях "Дойц", стоявших на грузовых автомобилях "Магирус". Охлаждающей жидкости в "воздушнике", понятное дело, нет, и подачей масла в муфту управляет терморегулятор, который учитывает температуру воздуха на выходе из системы охлаждения и температуру выхлопных газов. Работа системы зависит и от температуры масла: с ростом ее вязкость последнего снижается, а значит, горячего (и жидкого) масла в рабочую полость муфты поступает больше. Интересная особенность: корпус муфты одновременно служит центрифугой для очистки масла.
