Содержание
Введение
Расчёт клеефанерной панели
Расчёт панели «Сэндвич»
Геометрическая схема фермы
Подбор сечений
Подбор сечений раскосов
Расчёт стойки
Расчёт узлов фермы
Эксплуатация
Список используемых источников
Введение
В курсовой работе разработан проект гражданского здания из древесины в климатических условиях города Москва. По замыслу здание будет выполнять шатровую функцию над хоккейным кортом. Хоккейный корт размером 61 × 21 метр удачно вписывается в размеры здания 72 × 26 метров.
Несущая конструкция покрытия этого здания деревянная, клеедощатая. Пролёт сегментной фермы 26 метров, нижний пояс её состоит из двух металлических уголков. Так же запроектирована клеедощатая панель покрытия и стеновая панель типа «сэндвич»
Ферма опирается на клеедощатую стойку высотой 7,5 метров. Сечения всех элементов спроектированы на основе соответствующих глав СНиП II—25—80 исходя из условий прочности и устойчивости, если это требуется.
Толщина доски в гнутых элементах принята за 20 мм.
Расчёт клеефанерной панели

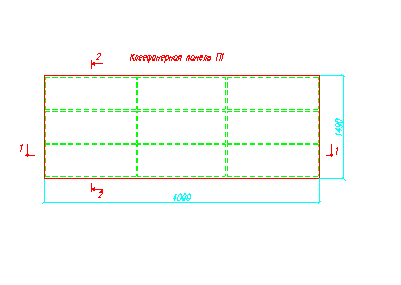

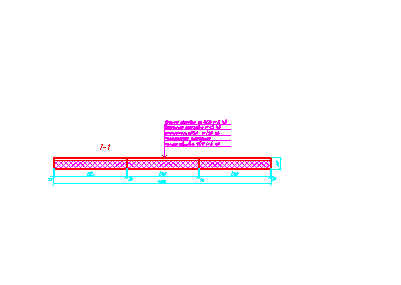

Ребра жёсткости располагаются на расстоянии не более 1,5 м. L — длинна панели равная шагу конструкции (4 м). В — ширина панели, принимаем конструктивно 1,5м.
Продольные рёбра проектируются из досок толщиной 25, 32, 40 мм. Крайние рёбра на 2 мм тоньше центровых. Толщину центрового ребра принимаем 25 мм.
Верхняя обшивка сконструирована из фанеры ФСФ В/ВВ и может быть 8, 9, 10, 11, 12 мм. Принимаем 8 мм. Нижняя обшивка может быть 6, 7, 8 мм. Принимаем 6 мм.
Сбор нагрузок на панель (в н/м):
Вид нагрузки |
|
|
|
1. Постоянная а) Кровля «Технопласт-грин» (битум + полимеры) б) Фанерные обшивки в) Продольные рёбра г) Поперечные рёбра д) Утеплитель URSA (вес 600 Н) е) Пароизоляция
| 60 136,5 92,64 23,16 125,46 1,5 | 1,2 1,1 1,1 1,1 1,2 1,2 | 72 150,15 101,9 25,48 150,56 1,8 |
Всего: |
|
| |
2. Временная нагрузка А) Снеговая |
|
|
|
Итого: |
|
|
Расчётная длина панели:
Расчётная ширина панели:
Требуемая высота панели:

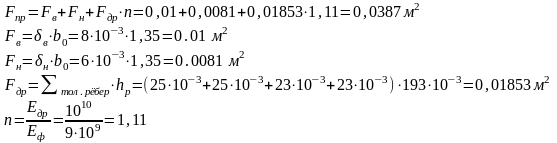

Приведённая площадь панели:
Статический момент относительно крайней грани нижней обшивки:
Положение нейтральной оси:
Момент инерции сечения:

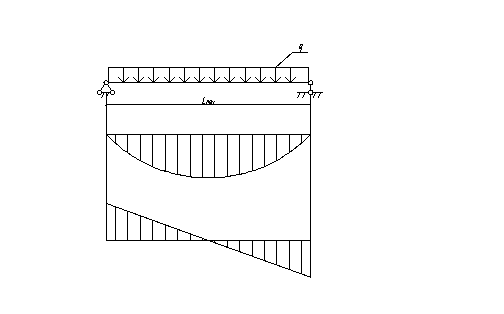

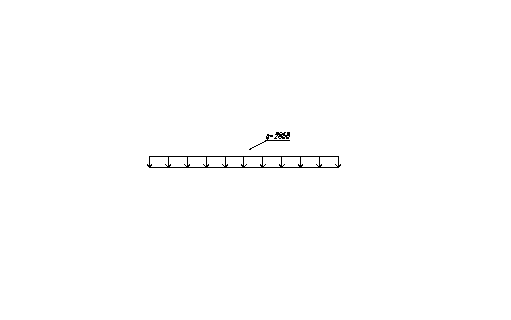

Расчётная схема панели
Проверочный расчёт прочности и жёсткости

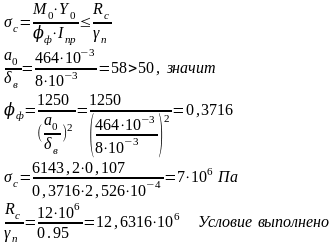

Проверка на устойчивость верхней обшивки:

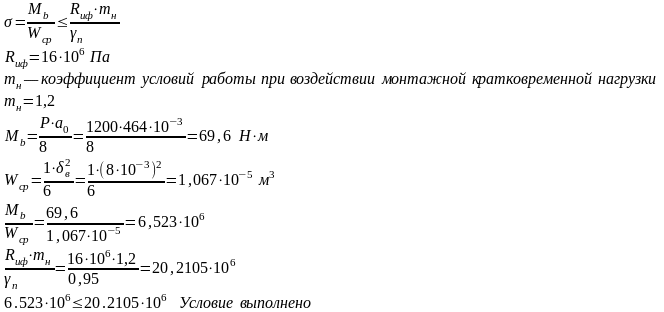

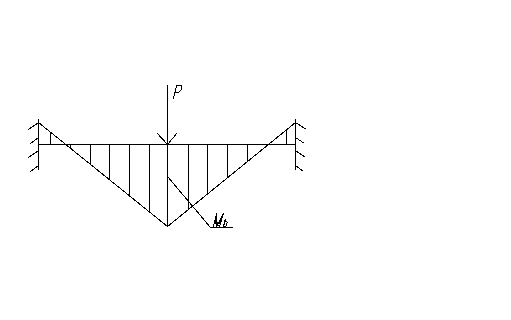

Проверка на изгиб верхней обшивки:

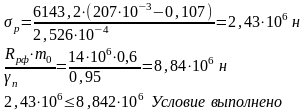

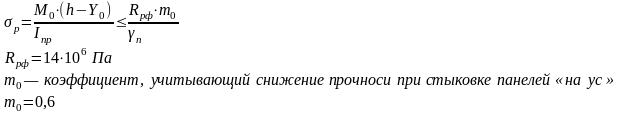

Проверка на растяжение нижней обшивки:
Проверка на скалывание по нейтральному слою:

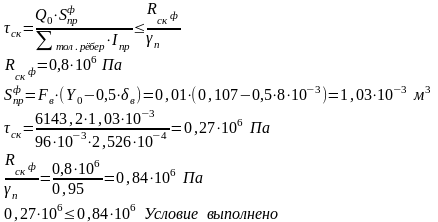

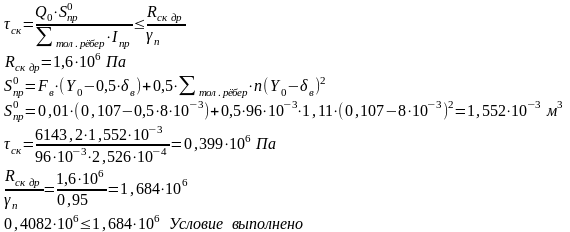

Проверка на скалывание по клеевому шву между шпонами фанеры в местах приклейки к рёбрам.

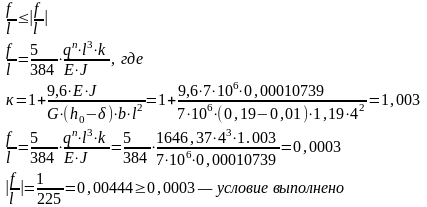

Проверка на прогиб:

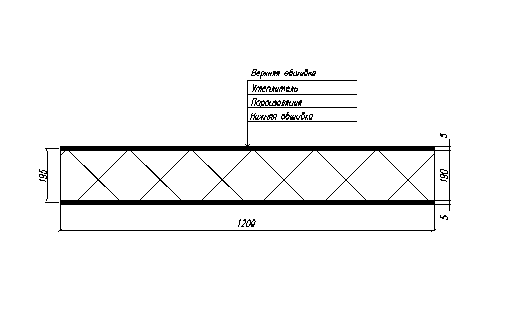

Расчёт панели «Сэндвич»
Сбор нагрузок на панель «Сэндвич»:
Нагрузка. |
|
|
|
Постоянная нагрузка: 1. Стеклопластик полиэфирный: 2. Утеплитель (ППУ—60): 3. Пароизоляция:
| 16,66 128,52 1,19 | 1,1 1,2 1,2 | 18,33 154,23 1,43 |
Итого постоянной нагрузки | 146,37 | 173,99 | |
Временная нагрузка: 1. Снеговая:
| 1500 |
| 2142 |
Полная | 1646,37 | 2316 |
Требуемое расстояние между центрами обшивок:

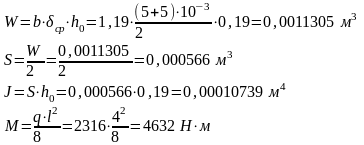

Геометрические характеристики:

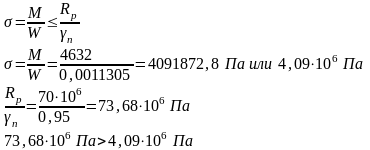

Проверочный отсчёт:
Проверка растягивающих напряжений в нижней обшивке:
Проверка на скалывание:
Проверка на прогиб:

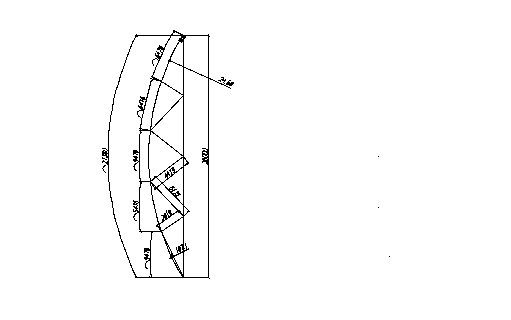

Геометрическая схема фермы
Геометрические характеристики фермы.
Сбор нагрузок на ферму
Наименование нагрузки |
|
|
|
1. От панели покрытия. | 1171,36 | — | 1242,4 |
2. От собственного веса фермы (ориентир | 819,69 | — | 1134,5 |
Итого: |
| — |
|

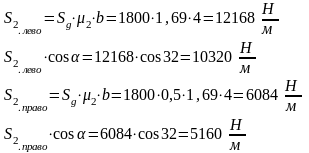

3. Временная. — Снеговая |
|
| 12168 |

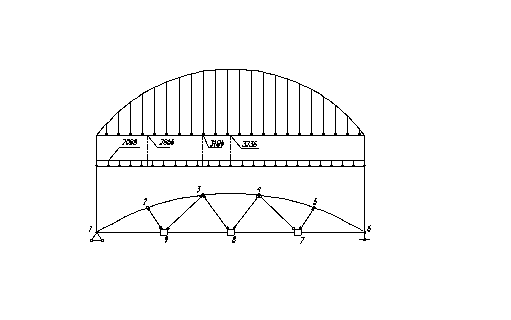

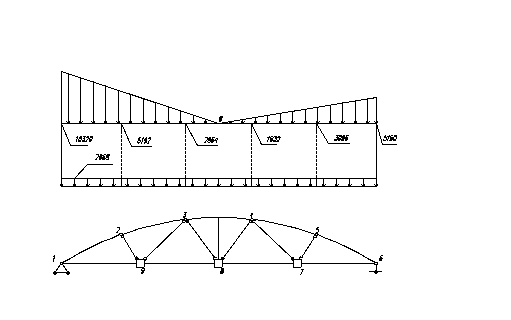

Нагрузки на ферму.
1. Постоянная:

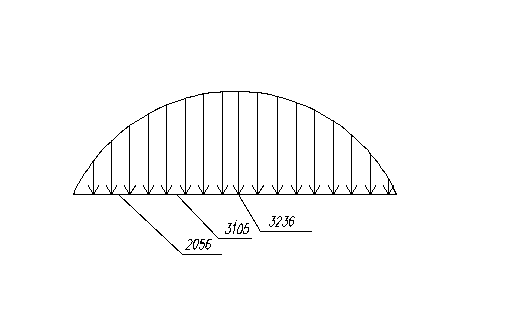

2. Снеговая (вариант 1):

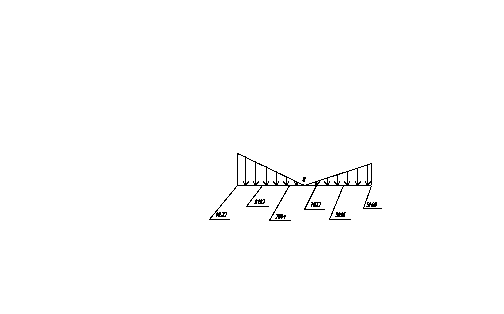

3. Снеговая (вариант 2):
Сочетания нагрузок, прикладываемых при расчёте в программе «RAMA».
Сочетание 2:
Сочетание 3:
Внутренние усилия M,N при основном сочетании нагрузок.
Сочетание 1—2.
+------------------------------------------------------------------------------+
¦ Nst(n,k) ¦ Mmax ( N ) ¦ Mmin ( N ) ¦ Nmax ( M ) ¦ Nmin ( M ) ¦
¦----------+-------------------------------------------------------------------¦
¦ 1( 1, 2)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 7.32(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 7.32)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 10.40(-102.95) 6.56( -42.94) -42.94( 6.56) -102.95( 10.40)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 8.28(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 8.28)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 2( 2, 3)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 11.88(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 11.88)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 16.17(-103.46) 6.54( -42.95) -42.95( 6.54) -103.46( 16.17)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 12.37(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 12.37)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 3( 3, 4)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -43.00( 0.00) -106.58( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 13.80(-106.58) 4.90( -43.00) -43.00( 4.90) -106.58( 13.80)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 18.43(-106.58) 6.53( -43.00) -43.00( 6.53) -106.58( 18.43)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 13.80(-106.58) 4.90( -43.00) -43.00( 4.90) -106.58( 13.80)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ -0.00( -43.00) -0.00(-106.58) -43.00( -0.00) -106.58( -0.00)¦
¦ ¦ 1 12 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 4( 4, 5)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 12.37(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 12.37)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 16.17(-103.46) 6.54( -42.95) -42.95( 6.54) -103.46( 16.17)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 11.88(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 11.88)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 5( 5, 6)¦ ¦
¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦ 2 ¦ 8.28(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 8.28)¦
¦ ¦ 12 1 1 12 ¦
¦ 3 ¦ 10.40(-102.95) 6.56( -42.94) -42.94( 6.56) -102.95( 10.40)¦
¦ ¦ 12 1 1 12 ¦
¦ 4 ¦ 7.32(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 7.32)¦
¦ ¦ 12 1 1 12 ¦
¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦
¦ ¦ 0 0 1 12 ¦
¦----------+-------------------------------------------------------------------¦
¦ 6( 6, 7)¦ ¦
¦ 1 ¦ 0.00( 90.11) 0.00( 36.72) 90.11( 0.00) 36.72( 0.00)¦
¦ ¦ 12 1 12 1 ¦
¦ 2 ¦ -0.02( 36.72) -0.04( 90.11) 90.11( -0.04) 36.72( -0.02)¦
¦ ¦ 1 12 12 1 ¦
¦ 3 ¦ -0.03( 36.72) -0.08( 90.11) 90.11( -0.08) 36.72( -0.03)¦
¦ ¦ 1 12 12 1 ¦
¦ 4 ¦ -0.05( 36.72) -0.11( 90.11) 90.11( -0.11) 36.72( -0.05)¦
¦ ¦ 1 12 12 1 ¦
¦ 5 ¦ -0.06( 36.72) -0.15( 90.11) 90.11( -0.15) 36.72( -0.06)¦
¦ ¦ 1 12 12 1 ¦
