У пил для поперечного пиляння коротка ріжуча кромка розділяє волокна, а бокові перерізають їх. Зуби мають форму переважно рівнобедреного трикутника і двосторонню заточку (див. рис.4, в), тому ними можна пиляти в обох напрямках.

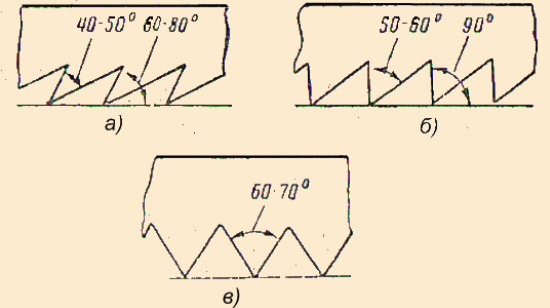

Рис. 4. Кути зубів пил: а) для повздовжнього пиляння б) для мішаного пиляння; в) для поперечного пиляння
Процес пиляння
Перед роботою лучковою пилою перевіряють поверхню полотна і його натяг. Полотно повинно бути прямолінійним, без перекосів. По відношенню до станка (лучка) його встановлюють під кутом 30° і добре натягують.
Дошку, яку потрібно розпилювати вздовж, закріплюють на верстаку так, щоби частина, яку потрібно відпиляти, виступала ззовні (див. рис. 5,а). Далі за допомогою лінійки чи рейсмуса проводять розмітку, після чого лівою рукою беруть пилу за кінець стійки біля тятиви, а правою за другий кінець стійки біля полотна проводять пиляння, причому при холостому ході (вверх) пилу відводять від дна розпилу. Пиляти потрібно спокійно, рівно, без різких рухів і сильних нажимів. В процесі пиляння пилу необхідно тримати вертикально, тому що при її відхиленні пропил утвориться нерівний.
При поперечному розпилюванні (див. рис. 5,б) дошку кладуть на верстак так, щоби відпилювальна частина звисала з нього. Притримуючи заготівку лівою рукою, правою беруть за стійку лучкову пилу і рівномірно без натиску (пиляння здійснюється за рахунок ваги лучка) розпилюють дошку. Перед закінченням розпилювання рух пили потрібно сповільнити для запобігання відламування відрізків. Рух пили при пилянні повинен бути рівномірним (ритмічним) – від 60 до 80 разів за хвилину. Запил (початок пиляння) правильно проводять за допомогою великого пальця лівої руки, з плавним рухом на себе з невеликим натиском

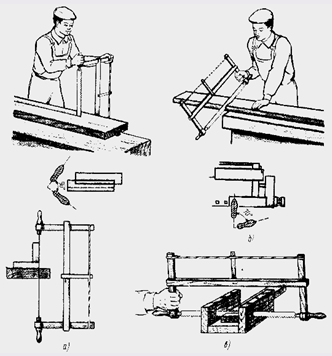

Рис. 5. Розпилювання дошок: а - повздовжнє, б - поперечне, в - поперечне і під кутом лучковою пилою в розпи лювальному ящику
Для ручного свердління застосовують такі пристосування: бурав, коловорот, свердлилка, шестеренчастий дриль, тріскачка.
Бурав (буравчик) (див. рис. 6, а, б) має Т-подібну ручку або хвостик з отвором для ручки, а з другого боку різальну гвинтову частину. Застосовують його для свердління неглибоких отворів діаметром від 2 до 38 мм.
Коловорот (в) складається зі стального колінчастого валика 3, посередині якого вільно насаджена ручка 4; внизу патрон 7 для кріплення свердла і тріскача 6; на верхньому кінці натискна головка 1.
Свердлилка (г) складається зі стального стержня з різьбою 11, патрона для свердла 12, вільно обертаючої головки 9 і металевої ручки-гайки 10. Застосовують його для свердління неглибоких отворів діаметром до 5 мм.
Шестеренчастий дриль (д) складається зі стержня (вала, шпинделя) з патроном 15 для свердла 16 і конічної зубчатої передачі 14. Обертанням ручки можна надати стержню через зубчату передачу однобічний обертальний рух. Натискають на дриль під час роботи безпосередньо верхньою ручкою.
Тріскачка застосовується в тих випадках, коли коловоротом неможливо робити повного оберту, або коли коловорот не підходить по висоті. На робочий вал тріскачки зверху нерухомо насаджений храповик з нахиленими зубцями, який обертається за допомогою бокової ручки. Внизу робочого вала розміщається патрон, в який вставляють свердло. Щоб не застосовувати тріскачку окремо, використовують коловорот із тріскачкою (е).
Прийоми роботи коловоротом показані на рис. 1. Якщо просвердлюють наскрізні отвори, то на місці виходу свердла під деталь підкладають брусок, щоб запобігти виколюванню. Центр свердла ставлять точно в центр позначеного отвору.
Рис. 6. Пристосування для ручного свердління і прийоми роботи ними: 4,17 - ручки, 2 - натискна головка, 3 - стержань колінчастий, 5 - кільце перемикач, 6 - механізм зчеплення, 7,12,15 - патрон, 8 - кулачки патрона, 9 - головка-грибок, 10 - ручка нарізна, 11 - спіральний стержень, 13 - ручка приводу, 14 - зубчата передача, 16 - свердло.
Технологія виконання довбання різних отворів
Довбання виконують за розміткою, для чого деталь міцно закріплюють на верстаку , а при довбанні наскрізних гнізд (див. рис. 7, а) розмітку роблять з двох боків і підкладають дошку, щоб не пошкодити кришку верстака. Наскрізні отвори довбають спочатку до половини з одного боку, а потім з другого. Щоб заглибити долото в деревину, по його ручці ударяють киянкою (див. рис. 7 г), внаслідок чого волокна перерізуються впоперек (див. рис. 7, в). Потім здійснюють удар по долоту, поставленого під кутом до площини в напрямку перерізання волокон, при цьому відділяється перша стружка. Далі повторюють цей процес роботи, тримаючи долото фаскою до середини гнізда.

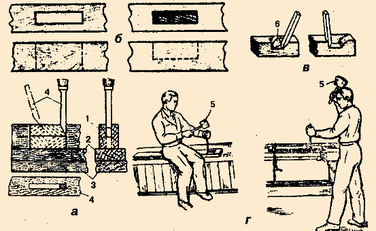

Рис. 7 Прийоми довбання долотом
Підготовка ручних рубанків до роботи
Перед початком роботи стругальний інструмент потрібно налаштувати - вийняти ножі, загострити їх, вмонтувати з урахуванням подальшої обробки.
Для загастрення ніж рубанка виймають з лотка, притримуючи великим пальцем, і ударяючи киянкою по затилку колодки (див. рис. 9, а,б), в фуганку легкими ударами по кнопці. При заточуванні ножів на точилі з природнього каменю або на накладному крузі, круг обертається проти леза, при цьому ніж тримають під необхідним кутом без перекосів, рівномірно притискаючи до мокрого круга (до утворення задирів на передній грані ножа) (див. рис. 8). Правлять ніж на мармуровому бруску коловими рухами змочуванням водою або краплями гасу. Кут загострення перевіряють шаблоном, а правильність заточування фаски і леза ножа - кутником і лінійкою або "на око" (див. рис. 8).

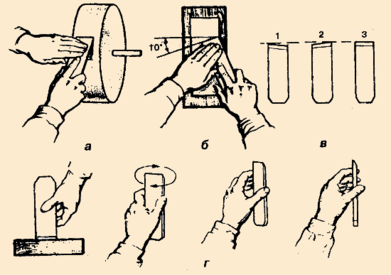

Рис. 1. Заточування ножів рубанка: а - положення ножа при заточуванні на точилі, б - положення ножа при заточуванні на мармуровому бруску, в - перевірка заточування фаски, г - перевірка леза ножа "на око"; 1-2 - невірно, 3 - вірно.
Профільні ножі заточують на фігурних брусках або напилках відповідного профілю, а правлять на мармурових фігурних брусках або наждачним порошком з олією, накидаючи його на відрізок твердої деревини відповідного профілю.
Нагострений ніж встановлюють у лоток колодки, щільно притискають до ложа (кута присадки) і закріплюють клином (див. рис. 9, д). Тоді подають ніж вперед (див. рис. 9, в,г), щоб лезо виступало з підошви колодки без перекосу на 0,2-0,3мм, а в шерхебеля до 3мм. При зберіганні струга лезо ножа не повинно виступати з підошви.

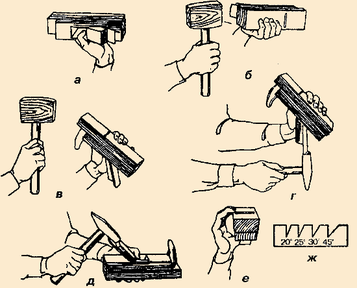

Рис. 2. Прийоми розбирання на налаштування рубанків
Прийоми стругання
Перед початком роботи потрібно визначити лицьовий бік і напрямок волокон, щоб стругати за їх напрямком. Заготівки кріплять на верстаку за допомогою гребінок або в лещатах (див. рис. 10).

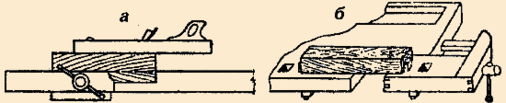

Рис. 10 Закріплення заготівок на верстаку для стругання: а - переднім затискним гвинтом, б - задньою затискною коробкою.
При струганні робітник повинен стояти в півоберта до верстака (див. рис. 11, г), корпус трохи нахилений вперед. Струг потрібно переміщувати тільки рухом на повний розмах рук. На початку стругання більше натискають на передню частину (колодки ) (див. рис. 11, а), а в кінці на задню.
При русі інструмента назад частину колодки трохи піднімають, щоб не затупляти лезо. Торці і сучковиті місця стругають подвійним рубанком, шліхтиком, тримаючи їх під кутом "від себе" (див. рис. 11, в) і "на себе" (див. рис. 11, д).

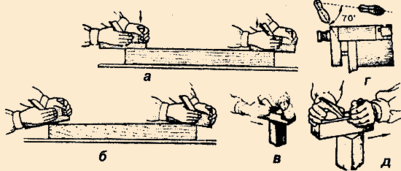

Рис. 11. Прийоми стругання: а - вірно, б – невірно
Перевірка якості стругання
Після стругання можуть виникнути такі дефекти: ворсистість - результат роботи тупими ножами; повздовжні смуги - при роботі з ножами, які мають викришені місця на лезі; шорсткість, задири, виколи; не прямокутні грані брусків (див. рис. 12, а) і торців (див. рис. 12, б), які перевіряють кутником. Якщо спочатку стругання натискати на задню частину колодки, а в кінці на передню, то одержимо спочатку і в кінці "заовалення". Якість обробки перевіряють "на око" (див. рис. 12, в) і за допомогою лінійки (див. рис. 12, г). Якість профільних деталей перевіряють шаблонами.
Рис. 12. Перевірка якості стругання
Процес стружко утворення
Процес різання полягає в тому, що під впливом зовнішніх сил різець, який має форму клина, проникає в деревину, перерізає волокна і відділяє їх у вигляді стружки. Зовнішні сили потрібні для того , щоб подолати опір деревини проникненню різця, для видалення стружки, для подолання сили тертя.
Необхідну для різання силу прийнято називати силою різання. За напрямком різання поділяють на: різання поперек волокон перпендикулярно їх напрямку (в торець) (а);різання вздовж волокон в площині повздовжнього розрізу стовбура (б); різання поперек волокон в площині повздовжнього розрізу стовбура (в). Проте крім основних трьох випадків може використовуватися і різання під різними кутами до волокон

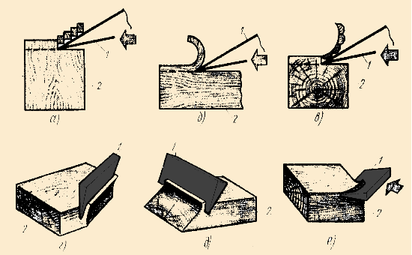

Рис. 13 Види різання: а) в торець; б) вздовж волокон; в) поперек волокон; г) торцево-поперечне; д) торцево-повздовжне; е) повздовжно-поперечне; 1-різець, 2-деревина
4. Охорона праці. Безпека праці
Загальні правила організації робочого місця:
• на робочому місці повинні бути матеріали, інструменти і приспосіблення тільки ті, які необхідні для даної роботи;
• площа робочого місця не повинна викликати додаткових рухів, перепон в роботі;
• інструменти на робочому місці потрібно розміщувати в найбільш зручному, завжди однаковому порядку, щоби не тратити час на їх пошук;
• кожне приспособлення повинно знаходитися на постійному місці – поблизу працюючого;
• всі інструменти і приспосіблення повинні бути справними;
• основні матеріали повинні розміщуватися так, щоби можна було їх брати для подальшої обробки не тільки без переходів, а й без лишніх рухів;
• робоче місце повинно мати нормальне освітлення, опалення та вентиляцію.
Правила безпечної роботи діляться на загальні для всіх працівників і спеціальні, складені для кожної групи спеціальностей.
При організації робочого місця слід звертати увагу на правильному розміщенні інструментів та пристроїв на робочому місці (інструменти повинні знаходитися в робочій зоні, розміщення їх повинне бути зручне у використанні).
Найбільш небезпечним моментом в роботі ручними пилами є запил. При роботі викружною пилою можливий розрив її полотна. При пилянні не можна тримати пальці лівої руки поблизу пропилу. Особливу увагу звернути на спецодяг (не повинно бути звисаючих частин).
При ручному струганні деревини слід дотримуватись таких правил безпеки праці:
1. Оброблювальний інструмент слід міцно закріплювати у верстак або інший пристрій.
2. Не слід класти інструмент лезом догори, до себе.
3. Всі інструменти мають бути добре загострені.
4. Заточувати інструмент на точилі можна лише в захисних окулярах. Заточувальний інструмент надійно закріплювати.
5. Наждачний круг і різальні інструменти мають бути закритими захисними кожухами.
6. Інструмент необхідно зберігати в спеціально відведених місцях.
