Основными требованиями при выборе числа трансформаторов ГПП являются: надежность электроснабжения потребителей, а также минимум приведенных затрат на трансформаторы. Надежность электроснабжения потребителей II категории обеспечивают резервами, вводимым автоматически или действиями дежурного персонала.

Применяются двух трансформаторные подстанции, которые экономически более целесообразны чем подстанции с одним или большим числом трансформаторов.

4.1. Определение расчетной активной мощности, предприятия и реактивной мощности, получаемой от энергосистемы

Расчетная активная мощность

, (4.1)

где Р_м(0,4кВ) - суммарная активная мощность цеховых трансформаторных подстанций с учетом потерь, кВт;

Р_{м в/в} - суммарная активная высоковольтная мощность Р_мв/в = 8130 кВ

, кВт

Определение оптимальной реактивной мощности Q_э1, передаваемой из энергосистемы в сеть в период максимальных нагрузок энергосистемы.

Расчет Q_э1 производится двумя способами.

I способ (4.2)

где = 0,25 при U_н = 110 кВ и 0,2 при U_н = 35 кВ.

Расчет приводится для напряжений 110 и 35 кВ

квар

квар

II способ

, (4.3)

где Q_м - суммарная реактивная мощность, квар;

Q_сд.э - мощность вырабатываемая СД, квар;

N_сд - количество установленных СД

, (4.4)

где Q_р - суммарная мощность цеховых ТП с учетом потерь

Q_в/в - суммарная мощность высоковольтной нагрузки 10 кВ.

квар

Экономически целесообразную загрузку по реактивной мощности определяют по формуле:

, (4.5)

где Q_н.сд - номинальная мощность СД;

З_вк - удельная стоимость 1 квар конденсаторной батареи;

К_1сд, К_2сд - потери в СД, при его номинальной реактивной мощности;

С_рп - расчетная стоимость потерь, принимается 557,8 руб (за год умножается на 12).

, (4.6)

где Е_н, Е_а, Е_тр - нормативные коэффициенты для линий, оборудования и НБК, приведены в таблице 4.1;

Р_уд - удельные потери мощности, равные 0,003 кВт;

Q_бат - мощность НБК, принятая равной 330 квар из условия Q_бат Q_{н. сд} ;

К_яч, К_бат - стоимость ячейки КРУ и НБК мощностью 330 квар, с учетом НДС принимаемые К_бат = 132,2 тыс. руб. (прайс-лист ООО «Энергопромавтоматика»), К_яч = 264,65 тыс. руб. (прайс-лист «Волготехкомплект»).

Таблица 4.1 Нормативные коэффициенты

Определение З_вк производится по формуле (4.6)

= 0,256 тыс. руб.

Определение Q_сд.э производится по формуле (4.5)

квар

Если окажется, что Q_сд.э > Q_сд , то принимаем Q_сд.э = Q_сд ,определяемый по формуле

, (4.7)

где К_сд - коэффициент загрузки СД по активной мощности

, (4.8)

где Р_нз, Р_н - заданная и номинальная мощности СД, соответственно 1417,5 и 630 кВт,

квар

квар

При дальнейшем расчете используются наименьшее значение Q_э1, т.е. значение Q_э1 рассчитанное I способом по формуле (4.2)

квар

квар

4.2. Выбор числа и мощности трансформаторов на ГПП

Как было отмечено выше, основную долю нагрузки предприятия составляют потребители II категории, для питания которых используются два масляных трансформатора.

Выбор мощности производится для двух напряжений: 110кВ и 35 кВ.

Определение полной мощности производится по формуле

, (4.9)

где К_рм - коэффициент разновременности максимума нагрузок, равный 0,95;

Р - принимается равной Р_р = 14497,05 кВт;

Q_э1 - принимается равной квар для 110 и квар для 35 кВ.

Для 110 кВ

кВА

Если на ГПП устанавливается два трансформатора, то номинальная мощность каждого из них определяется по условию

, (4.10)

кВА

где К_з - коэффициент загрузки равный 0,8.

Выбор силового трансформатора производится по таблице 5.2.2 /15/.

Расчет и выбор силового трансформатора на 35 кВ производится аналогично и сводится в таблицу 4.2.

Таблица 4.2 Паспортные данные силового трансформатора

4.3. Расчет потерь мощности и энергии в трансформаторах

Данный расчет производится аналогично п. 3.5.

Результаты расчетов сведены в таблицу 4.3

Потери энергии в трансформаторе W_тр определяются по следующей формуле:

, (4.11)

где Т_вкл - время включения, принимаемое равным 8760 ч.

_м - время максимальных потерь, равное 4573,8 ч.

622315,78 кВт ч

Определение потерь мощности и энергии, в трансформаторах на 35 кВ производится аналогичным образом и сводится в таблицу 4.3.

Таблица 4.3 Потери мощности и энергии в трансформаторах

5. Выбор принципиальной схемы подстанции

Выбирается схема ГПП с перемычкой с высокой стороны, что повышает надежность электроснабжения. При нормальном режиме перемычка разомкнута. ГПП выполнена на основе блочного типа КТПБ-110/10.

Упрощенная схема ГПП приведена на рисунке 5.1.

Рисунок 5.1 Типовая схема подстанции 110/10кВ.

6. Выбор рационального напряжения питающих ЛЭП

6.1. Расчет и проверка питающих ЛЭП

Выбор питающих ЛЭП производится по экономической плотности тока.

Определение экономического сечения производится по формуле

, (6.1)

где I_м - допустимый ток, А;

J_э - экономическая плотность тока, принимаемая по таблице 1.3.36 /6/

, (6.2)

где S_м - суммарная полная мощность с учетом потерь.

, (6.3)

Производится расчет на наряжение110 кВ

кВА

А,

мм²

Принимается провод АС-70/11 с допустимым током I_доп=265 А, R_o = 0,43 Ом/км

Проверка по допустимому току

, (6.3)

А

Данный провод удовлетворяет условиям короны – сечение провода должно быть не меньше 70 мм²

Расчет на 35 кВ производится аналогично данные сведены в таблицу 6.1.

При строительстве ЛЭП принимается железобетонные опоры с двусторонним питанием.

6.2. Определение потерь энергии в ЛЭП

Расчет потерь энергии в ЛЭП W_а производится по формуле

, (6.4)

где n - число питающих линий, равное 2;

R - сопротивление линии, Ом

, (6.5)

где L - длина ЛЭП, принимаемая равной 27 км, см.п. 1.1;

R_о - удельное сопротивление линии.

Расчеты для ЛЭП на 110 и 35 кВ сводятся в таблице 6.1.

Таблица 6.1 Технико-экономические характеристики ЛЭП.

6.3. Технико-экономическое обоснование напряжения питающих

ЛЭП с учетом стоимости ГПП.

Схема подключения завода к шинам районной подстанции

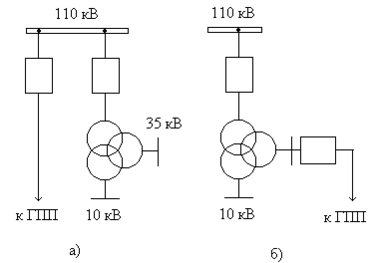

Рис. 6.1. а) Электроснабжение предприятия на U = 110 кВ

б) Электроснабжение предприятия на U = 35 кВ
