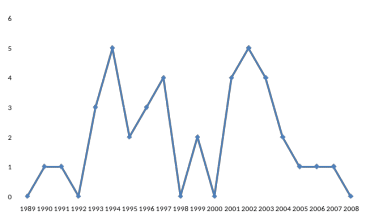

Рисунок 3. Количество патентов по странам поиска за 1989 – 2008 гг.
Проанализировав данные этой таблицы, можно отметить, что патентование ветродвигателей в Украине в период после получения независимости велось достаточно активно. Таким же активным было патентование данного объекта техники и в России, но, в отличие от Украины, здесь большая активность патентования приходится на последние годы. Патентование в странах с развитой экономикой ведётся не так активно, что может быть вызвано прежде всего уже существующим высоким уровнем техники в этих странах, позволяющим в отличие от стран СНГ – пользоваться достаточно технологичными и совершенными наработками. В целом, общемировая динамика патентования ветродвигателей не выявляет какой-либо более или менее стойкой тенденции. Это может свидетельствовать о том, что ветродвигатели в принципе являются достаточно изученным и совершенным видом техники, и патентование каких-либо новшеств в их конструкции производится в соответствии с конкретной потребностью, для решения конкретной поставленной задачи.
2.3 Определение структуры взаимного патентования
Анализ географической структуры патентования помогает определить, какие страны являются ведущими в разработке и производстве исследуемого объекта (страны-заявители) и какие наиболее емким рынком сбыта (страны выдачи охранных документов иностранным заявителям). При анализе патентной ситуации привлекается не только информация об изобретениях, раскрытых в охранных документах, но и другая научно-техническая информация, отобранная из различных источников. Так, в источниках научно-технической информации нередко можно почерпнуть сведения о причинах изменения изобретательской активности фирм. В источниках конъюнктурной информации, в частности в фирменных справочниках, содержатся данные об объектах техники, основанных на изобретениях, о производственно-сбытовой деятельности фирм и т. п. Эти данные служат подтверждением и объяснением изобретательской активности фирм и взаимного патентования.
Для определения структуры взаимного патентования весь массив отобранных охранных документов систематизируют по национальным и иностранным заявителям. Результаты представляются в виде таблицы 2.6 «Расположение патентного фонда исследуемой продукции (или технологии) по странам и фирмам».
Таблица 2.4 Расположение патентного фонда исследуемой продукции (или технологии) по странам и фирмам
| Страна заявитель (количество патентов) | Страны патентования (количество патентов) | Количество патентов | ||||||||||||||
| Украина | Россия | Германия | США | Япония | Национальных | Запатентованных в других странах | Всего | Доля, % | ||||||||
| Украина | ||||||||||||||||
| Харківський авіаційний іститут | 10 | |||||||||||||||
| Державне Конструкторське Бюро "Південне" ім. М.К.Янгеля | 4 | |||||||||||||||
| Чернівецький Національний Універоптет ім. Федьковича | 1 | |||||||||||||||
| Севастопольський Інстиіут Ядерної Енергії | 1 | |||||||||||||||
| Дніпропетровський Національний Університет | 1 | |||||||||||||||
| Київське науково-виробниче мале підприємство «Металокераміка» | 1 | |||||||||||||||
| ИТОГО | 18 | 18 | 18 | 100 | ||||||||||||
| Россия | ||||||||||||||||
| Московский государственный университет инженерной экологии | 1 | |||||||||||||||
| ОАО ГМКБ Радуга им.А.Я.Березняка | 1 | |||||||||||||||
| ООО СКБ Искра | 3 | 1 | ||||||||||||||
| ОАО "РусГидро" | 1 | |||||||||||||||
| НПГ «СайнМет» | 1 | |||||||||||||||
| Новосибирский государственный университет | 1 | |||||||||||||||
| Марийский государственный технический университет | 1 | |||||||||||||||
| Южно-Российский ГТУ «Новочеркасский политех. институт» | 1 | |||||||||||||||
| Дальневосточный государственный технический университет | 1 | |||||||||||||||
| Ставропольский государственный аграрный университет | 1 | |||||||||||||||
| ИТОГО | 13 | 1 | 13 | 1 | 14 | 93 | ||||||||||
| Германия | ||||||||||||||||
| Коерр, Eckard, 18276 Luessow | 1 | |||||||||||||||
| Dewind Technik Gmbh | 2 | |||||||||||||||
| ИТОГО | 3 | 3 | 3 | 100 | ||||||||||||
| США | ||||||||||||||||
| Vitron Systems Inc | 2 | |||||||||||||||
| ИТОГО | 2 | 2 | 2 | 100 | ||||||||||||
| Япония | ||||||||||||||||
| Yamamoto Lock Mach K.K. | 2 | |||||||||||||||
| ИТОГО | 2 | 2 | 2 | 100 | ||||||||||||
Данная таблица показывает что ведущими предприятиями Украины в отрасли производства ветродвигателей являются, прежде всего, Харьковский авиационный институт, а также Государственное КБ «Южное» им. Янгеля. Что касается, Харьковского авиазавода, то наиболее активным изобретателем этого предприятия является Яковлев А.И., подавший заявки на большую часть всех патентов на ветродвигатели от данного предприятия.
В тоже время, в России не так выражен лидер по количеству заявленных изобретений ветродвигателей: по всей территории страны расположены организации и учреждения, разрабатывающие подобную продукцию. В тоже время, согласно исследованию, наибольшее количество патентов, а так же зарубежный патент имеет СКБ Искра. Сложно судить также и о лидерах в патентовании по другим странам из-за небольшого количества патентов. Для США можно назвать Vitron Systems Inc, для Германии – Dewind Technik Gmbh, а для Японии – Yamamoto L.M.K.K.. Необходимо отметить, что несмотря на сложность объекта техники и возможную прибыль от него, заявки на ветродвигатели в основном как в Украине и России, так и в других странах подаются в основном от имени изобретателей, а не от имени предприятий.
2.4. Ведущие в данном виде техники организации
Анализ научно-технической деятельности зарубежных фирм составляет одно из важнейших направлений патентно-конъюнктурных исследований и заключается в изучении ведущихся зарубежными фирмами разработок, направленных на совершенствование выпускаемой на рынок продукции. Объектом анализа, как правило, является деятельность ведущих фирм, направленная на техническое совершенствование тех образцов выпускаемой продукции, которые на данный момент характеризуют уровень лучших мировых достижений. При анализе научно-технической деятельности фирм используются результаты исследований технического уровня, в частности, сведения о технико-экономических показателях объектов-аналогов.
Результаты анализа оформляют в виде таблицы «Ведущие в данном виде техники организации (фирмы)».
Таблица 2.5 – Ведущие в данном виде техники организации (фирмы)
| Наименование организации с указанием страны | Научно-технический задел (номер патентного документа) | Дата выдачи | Техническая сущность новых решений и ожидаемое улучшение показателей объекта |
| 1 | 2 | 3 | 4 |
| Харьковский авиационный институт | Украина №14541 А | 30.01.95 | Ветродвигатель с вертикальной осью вращения, содержащий рабочее колесо с лопастями и пусковое устройство для первоначальной раскрутки, отличающийся тем, что снабжен рабочими лопастями с аэродинамическим профилем и установленными на их хвостовиках, по крайней мере на чести длины лопастей, пусковыми устройствами в виде активных аэродинамических элементов, являющихся продолжением профиля рабочих лопастей, причем каркасы рабочих лопастей и аэродинамических элементов скреплены между собой и валом при помощи силовых кронштейнов и пилонов, а внутренние полости содержат продольные силовые стержни и нервюры. Улучшающий показатель: пусковое устройство выполнено в виде дополнительной лопасти-закрылка, скрепленных с рабочими лопастями посредством силовых кронштейнов, при том аэродинамический профиль лопасти-закрылка расположен под углом установки к касательной окружности, отличным от угла установки профиля рабочей лопасти. |
| Державне Конструкторське Бюро "Південне" ім. М.К.Янгеля | Украина №46146 С1 | 25.11.99 | Ветродвигатель, который содержит гидравлический цилиндр и поворотную головку с ветроколесом, которая кинематически соединена со штоком гидравлического цилиндра, соединённые трубопроводом, в котором размещен дроссель. Он оснащён подвижным элементом с флюгерной пластиной, который шарнирно установлен на поворотной головке, и гидравлическим клапаном, который размещен в трубопроводе, при этом подвижной элемент кинематически соединен с гидравлическим клапаном. Улучшающий показатель: двигатель оснащён подвижным элементом с флюгерной пластиной, соединённой с гидравлическим клапаном в трубопроводе, что повышает эффективность работы ветродвигателя. |
| 1 | 2 | 3 | 4 |
| СКБ Искра | Россия №114598 А | 16.05.2003 | Ветродвигатель с вертикальной осью вращения, представляющий собой ротор, содержащий вертикальный вал, имеющий ярусы из кронштейна, кожух в виде призмы, расположенный между кронштейнами, соосно с валом, горизонтальные экраны, лопасти, жестко установленные вдоль оси вращения, отличающийся тем, что лопасти выполнены в виде аэродинамических крыльев с односторонними элеронами, обращенными в сторону кожуха, находящимися после точек касания касательных с окружностью вращения на расстояние не более длины носка, каждый из которых закреплен шарниром в тело носка крыла таким образом, что свободным концом может быть оперт на грань кожуха. Элероны подпружиненные шарнирно-телескопическими тягами попарно соединены с установленными вдоль стенок кожуха вертикальными поворотными лопастями. Улучшающий показатель: наличие элеронов, увеличивающих момент силы вращения лопастей ветродвигателя. |
| Yamamoto Lock Mach K.K. | Япония №683550 А5 | 31.03.94 | На центральной вертикальной оси вращения установлены по меньшей мере две радиально расположенные, вертикально ориентированные прямоугольные лопасти. Прямоугольные поверхности указанных лопастей состоят из нескольких пластин, установленных одна над другой. Верхние кромки пластин закреплены на оси поворота так, что на одной стороне поверхности лопасти могут поворачиваться в горизонтальное положение. При этом поворот в другую сторону лопасти невозможен. При такой конструкции пластины на одной стороне оси поворота закрываются натекающим потоком воздуха, а на другой стороне оси поворота пластины открываются натекающим потоком воздуха. Улучшающий показатель: вращающий момент создается под действием давления ветра только на стороне ротора с закрытыми пластинами приводит к вращению ротора вокруг центральной оси. |
| Vitron Systems Inc | США №5462406 А | 19.08.93 | Двигатель содержит неподвижное основание и ступицу, вращающуюся относительно центральной оси. Лопатки прикреплены к ступице с возможностью шарнирного поворота относительно своей оси, параллельной центральной оси ступицы. В результате оси этих лопаток |
| 1 | 2 | 3 | 4 |
| описывают круговую траекторию при вращении ступицы. Предусмотрен элемент с круговой дорожкой, ось которой проходит в направлении центральной оси ступицы. Этот элемент расположен на основании таким образом, что имеет возможность невращательного перемещения относительно основания в плоскости, перпендикулярной центральной оси. Каждая лопатка имеет рычаг и направляющую, установленные на ступице для вращения совместно с последней. Направляющие входят в зацепление с дорожкой таким образом, что при перемещении элемента с круговой дорожкой в положение смещения оси дорожки относительно центральной оси эти направляющие и рычаги изменяют шаг лопаток. Улучшающий показатель: Каждая лопатка имеет рычаг и направляющую, сконструированные так, что эти направляющие и рычаги изменяют шаг лопаток. В результате при вращении лопаток относительно центральной оси создается тяговое усилие. | |||
| Dewind Technik Gmbh | Германия №19718048 A1 | 11.06.99 | Ветродвигатель малых размеров имеет корпус. При сдвоенном звездообразном расположении роторов, ветродвигатель имеет аэродинамически образованный корпус трехлопастные роторы симметрично установлены в корпусе таким образом, что две лопасти постоянно находятся под действием ветра. При этом обратно движущиеся лопасти перекрываются и образуют одну поверхность, установленную по направлению ветра. Улучшающий показатель: Ветродвигатель имеет корпус для снижения уровня шума. Роторы симметрично установлены в корпусе, что повышает площадь приёма силы ветра. С помощью установленной по центру ветронаправляюшей поверхности давление потока на обратно движущиеся лопасти уменьшается и полезная мощность повышается. |
Из данной таблицы видно, что ведущими организациями в разработке и создании ветродвигателей с осью вращения ротора, перпендикулярной направлению ветра:
