тип ‑ 6К8;

подача – 140 м³/ч;

напор – 36 м;

мощность двигателя – 28 КВт.

Питательный насос должен обеспечивать необходимый расход питательной воды, при давлении соответствующему полному открытию рабочих предохранительных клапанов, установленных на паровом котле. Для питания паровых котлов устанавливается не менее двух насосов с независимыми приводами. Один из насосов должен иметь паровой привод. Производительность каждого питательного насоса должна быть не менее 110 % , максимальной паропроизводительности всех котлов, что составляет 8 т/ч.

Напор создаваемый насосом для перекачки конденсата в паровые котлы определяется по формуле:

H_н = 10 ∙ P_к + (10…20), (5.39)

где P_к – рабочее давление пара в котле, кг/см²;

10…20 – необходимый запас напора насоса, м; [1].

H_н = 10 ∙ 9 + 15 = 105 м.

Выбирается центробежный сетевой насос, [2]:

тип – ЦНСГ 13‑105;

подача – 13 м³/ч;

напор – 105 м;

мощность двигателя – 7,5 КВт.

Выбирается паровой насос, [3]:

тип – ПНП‑13;

подача – 13 м³/ч;

напор – 108 м.

Насос исходной воды:

тип – К8/18;

подача – 8м³/ч;

напор – 19 м;

мощность двигателя – 0,8 КВт.

Подпиточный насос:

тип – 1,5 К – 6б;

подача – 4 м³/ч;

напор – 12 м;

мощность двигателя – 0,5 КВт.

Во всех схемах промышленных котельных применяются подогреватели воды и другие теплообменники различного назначения. Подогрев воды в паровых котельных производится в паровых подогревателях.

Теплообменники выбираются по расчетной площади теплообмена, которая определяется по формуле:

F = G ∙ (i_п – i_к) / (t₁‑ t₂) ∙ К, (5.40)

где G – расход пара на подогреватель, т/ч;

t_1, t₂ – температура воды на входе и на выходе из подогревателя,⁰С;

К – коэффициент теплоотдачи, принимается равным 1500Вт/м²∙К.

Выбирается подогреватель исходной воды, [2]:

Тип ‑ ПП2‑24‑7‑IV;

Площадь поверхности нагрева, м² – 24,4;

Диаметр корпуса, мм‑ 480;

Номинальный расход воды, т/ч‑41,7.

Выбирается подогреватель химически очищенной воды, [2]:

Тип ‑ ПП2‑17‑7‑IV;

Площадь поверхности нагрева, м² – 17,2;

Диаметр корпуса, мм ‑ 426;

Номинальный расход воды, т/ч – 29,4.

Выбирается подогреватель сетевой воды, [2]:

Тип – ПСВ‑200‑7‑15;

Площадь поверхности нагрева, м² – 200;

Избыточное рабочее давление в паровом пространстве, Мпа ‑ 0,7;

Избыточное рабочее давление в водяном пространстве, Мпа ‑ 1,5.

Для сбора и хранения конденсата устанавливается конденсатный бак , с запасом конденсата на 0,5‑1 ч.

Необходимая емкость бака определяется по формуле:

V_б = D ∙ n / γ, (5.41)

где D ‑ паропроизводительность котлов, кг/ч;

n ‑ количество котлов, шт;

γ‑вес конденсата при данной температуре, принимается равным

977,81 кг/м³ [4].

V_б = 6516 ∙ 4 / 977,81 =26,6 м³.

Исходя из расчётов, выбирается бак 10Е011 ёмкостью 26 м³. Бак сварен из 3‑мм листовой стали, снабжён крышкой с люком и водомерным стеклом.

Выбор дымососа и вентилятора.

Производительностью дымососа называют объем перемещаемых машиной продуктов сгорания в единицу времени. Необходимая расчетная производительность дымососа определяется с учетом условий всасывания, т.е. избыточного давления или разряжения, температуры перед машиной, и представляет собой действительный объем продуктов сгорания или воздуха, которые должен перемещать дымосос.

Расчетная производительность дымососа определяется по формуле:

Q_д = (β₁∙ V ∙ 101080) / h_б, (5.42)

где β₁ – коэффициент запаса по производительности, [6];

V – расход продуктов сгорания, м³/ч;

h_б – барометрическое давление на месте установки, h_б = 99600 Па.

Q_д = (1,1∙ 8720 ∙ 101080) / 99600 = 9734,5 м³/ч.

Расчетное полное давление, которое должен создавать дымосос принимаем по [6].

Н_р = 1,0 кПа.

По производительности и по напору принимается к установке дымосос

ДН – 8 с производительностью 10 ∙ 10³ м³/ч, и напором 1,08 кПа, [6].

Вентилятор выбираем по расходу воздуха и по напору:

Q_вн = 6597,3 м³/ч.

Н_вн = 1,6 кПа.

Принимаем к установке вентилятор с производительностью 8 ∙ 10³ м³/ч, и напором 1,72 кПа, [6].

5.6 учёт отпускаемой теплоты

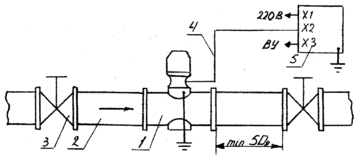

Для учёта отпускаемой теплоты потребителям на нужды отопления и в виде пара устанавливается расходомеры серии РОСВ. Схема подключения показана на рис .

Рис.

– ПП – РОСВ;

– трубопровод;

– арматура (вентиль, задвижка, колено и т.п.);

– линия связи ПП – РОСВ – СПЭ – РОСВ (до 500 м);

– СПЭ – ТОСВ.

РОСВ предназначены для измерения объёмного расхода и количества в единицах объёма холодной и горячей воды и других невзрывоопасных и неагрессивных по отношению к применяемым конструктивным материалам жидкостей на предприятиях, а также применяются для технического учёта водопотребления в системах холодного и горячего водоснабжения жилых, общественных, промышленных зданий. РОСВ служит для измерения объёмного расхода и количества жидкости с климатической вязкостью от 0,2 до 1,8 мм, при давлении в измеряемом трубопроводе до 2,5 Мпа.

РОСВ состоит из преобразователя объёмного первичного расхода (вихревого) ПП‑РОСВ и счётчика‑преобразователя (электронного) СПЭ‑РОСВ. ПП‑РОСВ осуществляет преобразование расхода жидкости в частотно‑импульсный сигнал с частотой следования импульсов, пропорционально расходу, а СПЭ‑РОСВ преобразует эти сигналы в выходные.

ПО устойчивости к воздействию температуры и влажности окружающего воздуха ПП‑РОСВ имеет исполнение УХЛ, категории размещения 1 по ГОСТ15150‑69, для работы при температуре окружающего воздуха от ‑40 до +50 ⁰С, и СПЭ‑РОСВ имеющее исполнение УХЛ, категории размещения 4.2 по ГОСТ 15150‑69, для работы при температуре окружающей среды от‑5 до +50 ⁰С.

РОСВ устойчив к воздействию внешнего магнитного поля напряженностью до 400 А/м и переменного магнитного поля напряженностью до 80 А/м.

Температура измеряемой среды от 2 до 150 ⁰С. Питание осуществляется от сети переменного тока напряжением 220 В, частотой 50 Гц. Потребляемая мощность при номинальном напряжении питания не превышает 20 ВА. Полный средний срок службы не менее 12 лет.

Принцип действия основан на преобразовании и измерении количества вихрей, срывающихся с поверхности плохо обтекаемого тела, помещённого в потоке. Частота срыва вихрей и их количество прямо пропорциональны величине контролируемого расхода к измеряемому объёму протекающей жидкости. Фиксация срыва вихрей производится чувствительным элементом, выполненным в виде плавающего диска, и индивидуальным узлом съёма сигнала, выполненным в виде катушки, помещённой в теле обтекания.

При наличии расхода ПП‑РОСВ с острых граней большого основания трапецеидального тела обтекания переменно срываются вихри, при этом на боковые поверхности тела обтекания действует знакопеременный период давления, а в каналах между отверстиями дисковой камеры имеет место знакопеременный переток жидкости, который увлекает диск и заставляет его совершать колебательное движение с частотой вихреобразования.

УСС построено трансформаторной схеме и содержит генераторную обмотку и две сигнальные обмотки, включенные встречно. Генераторная обмотка запитывается высоко частотным напряжением, а с сигнальных обмоток снимается амплитудно-модулированный сигнал, причем частоты модуляции равны частоте вихреобразования и пропорциональны расходу жидкости.

6. Безопасность и экологичность

6.1 Анализ состояния безопасности

6.1.1 Анализ и оценка условий труда

Условия труда это совокупность факторов производственной среды, оказывающие влияние на здоровье и работоспособность человека в процессе труда. Благоприятные условия труда не только сохраняют здоровье работающим, но и обеспечивают высокую производительность и предотвращают травматизм.

Созданию на ОАО «САРЭКС» безопасных условий труда уделяется достаточно внимания. Освещенность на каждом рабочем месте замеряется и доводится до норм своевременно. Для поддержания температурного режима во всех цехах предприятия предусмотрено центральное отопление, а для необходимого воздухообмена в цехах предприятия предусмотрено устройство приточно‑вытяжной вентиляции.

На предприятии имеются карты оценки условий труда на рабочих местах, которые составляются комиссией в составе инженера по технике безопасности, инженера по НОТ, начальников цехов. Карты разрабатываются с целью установления доплаты за неблагоприятные условия труда. На каждом рабочем месте замерялось влияние вредных факторов химических веществ, пыли, газа, шума, вибрации, определялся температурный режим и освещенность, тяжесть труда. Данное обследование проводилось на основании Типового положения об оценке условий труда на рабочих местах, утвержденного Госкомитетом по труду и социальным вопросам № 387/2278 от 3.10.86г. На предприятии имеется ряд профессий и работ с тяжелыми, вредными, особо тяжелыми и особо вредными условиями труда.

По данным отчета 1‑Т «О состоянии условий труда льготных и компенсационных выплат за работу в неблагоприятных условиях туда» за 2000 год из 1234 человек списочного состава на конец года:

118 человек работают в условиях, не отвечающих санитарно ‑ гигиеническим нормам;

13 человек под действием повышенного уровня шума, ультразвука, инфразвука;

9 человек – повышенного уровня вибрации;

57 человек – повышенной загазованности воздуха рабочей зоны.

При этом за работу в неблагоприятных условиях труда пользуются правом дополнительного отпуска‑108 человек; бесплатного получения молока или других равноценных продуктов‑670 человек; повышенных тарифных ставок и окладов‑108 человек; государственной пенсии на льготных условиях‑108 человек.

Все рабочие ОАО «САРЭКС» обеспечены спецодеждой, спецобувью и другими средствами индивидуальной защиты.

Затраты на улучшение условий труда за 2000 год составили:

‑ израсходовано на мероприятия по охране труда, тыс. руб – 1035,85;

из них:

‑ по коллективному договору, тыс. руб ‑ 144,36;

‑ на спецодежду, спецобувь, тыс. руб ‑ 432,00;

‑ на спецмолоко или другие равноценные пищевые продукты, тыс. руб ‑ 459,49.

6.1.2 Анализ и оценка показателей производственного травматизма

Производственный травматизм, как и потери рабочего времени по общей заболеваемости несет ущерб экономике предприятия. Систематическое изучение и анализ травматизма и потерь рабочего времени по заболеваемости, устранение причин их вызывающих, приводит к значительному сокращению его возникновения. Травмы могут быть вызваны различными факторами: механическим, химическими, термическими и др.

Причинами травматизма в основном являются организационные причины, включающие в себя несвоевременное проведение инструктажа по технике безопасности, отсутствие предупредительных надписей, низкий уровень знаний по эксплуатации закрепленной техники или оборудования.

Механические причины: отсутствие и неудовлетворительное содержание ограждений опасных участков, неисправность машин, оборудования, инструментов, приспособлений или несоответствие их конструкции требованиям охраны труда, работа оборудования на недопустимых режимах.

Санитарно‑гигиенические причины: неудовлетворительное содержание рабочих мест и производства, запыленность и загазованность производственных помещений, несоответствие спецодежды рабочего.

Расследование и учет несчастных случаев связанных с производством, осуществляется в соответствии с действующим положением о порядке расследования и учета несчастных случаев на производстве от 3.6.1995 года № 558. При этом устанавливаются как причина несчастного случая , так и виновные, это делается для того, чтобы принять меры, предупреждающие возможность их повторения.

Анализ производственного травматизма имевшего место на ОАО «САРЭКС» за последние три года приведен в таблице 7.

Таблица 7.

Производственный травматизм и потери то него.

Наименование показателей	Годы
	1998	1999	2000
1.Число пострадавших с утратой трудоспособности на 1 рабочий день и более: из них: женщин подростков в состоянии опьянения со смертельным исходом	18 2 − − −	11 − − − −	8 1 − − −
2.Количество человеко‑дней нетрудоспособности	392	393	213
3.Максимальные последствия несчастных случаев (сумма ущерба), тыс. руб	32,7	30,5	25,6
4.Средне списочная численность работающих, чел	1304	1265	1234

Анализ причин производственного травматизма показал, что большинство несчастных случаев произошло из‑за несоблюдения правил техники безопасности и санитарии самими пострадавшими и отсутствием контроля, за их соблюдением со стороны ответственных лиц. По всем произошедшим случаям проведено служебное расследование, составлены акты, выявленные виновные привлечены к ответственности.

Для оценки показателей производственного травматизма используют следующие показатели:

1.Частота травматизма определяется по количеству травм, приходящихся на 1000 человек работающих:
