Рис. 37 Спроектированная штанцформа для BOBST SP 104.
Отдельного упоминания заслуживает автоматическая программа по расстановке так называемых перемычек – технологических пропусков в резе для обеспечения целостности основания штанцформы. В большинстве случаев программа без участия оператора расставляет перемычки оптимальным образом (исходя из нескольких настраиваемых алгоритмов) как на прямых так и на кривых участках. Вообще расстановка перемычек, или, по другому, мостов является внутренним свойством объектов в MarbaCAD, таким же, как, например, цвет или тип линии. Этим чертеж кардинально отличается от аналогичных, изготовленных в неспециализированных программах, где для обеспечения пропуска в резе примитивы разрываются на части. Естественно, процесс расстановки перемычек полностью настраивается и может быть продолжен вручную в особо сложных случаях.
Также очень полезной является утилита отслеживания двойных линий (когда в чертеже друг на друга накладываются несколько отдельных примитивов). После запуска команды все 2-е линии выносятся в отдельный блок и делаются одинарными. Это позволяет избежать неточностей в расценке заказов и сбоев в лазерной резке.
Для расстановки ножей для разделения (дробления) отходов и засечек на ножах используются отдельные команды. Их преимущество заключается в том, что одинаковые места в чертеже отслеживаются согласно блочной структуры чертежа и необходимо обрабатывать одинаковые места только 1 раз.
Полученный чертеж штанцформы, после добавления отверстий для крепления контрматриц и элементов тиснения можно напрямую отправлять на лазерное оборудование для вырезания из материала основания. Постпроцессоры для большинства распространенных лазерных систем входят в комплект поставки, а нестандартные могут быть поставлены дополнительно.
Перейдем теперь к технологии проектирования одного из вариантов ответной части для штанцформы – контрматрицы. Контрматрица является альтернативой широко распространенным контр-биговальным каналам и обладает рядом преимуществ – большим сроком службы, гибкостью в выборе формы и расположения каналов, быстротой установки. Контрматрица выполняется обычно из пертинакса на фрезеровальном оборудовании и рассчитана на одноразовое применение. В MarbaCAD предусмотрена мощная утилита по проектированию контрматриц. На рис.37. представлен результат запуска автоматической утилиты применительно к медицинской коробки.
Рис.37. Контрматрица для медицинской коробки.
В ручном ассистируемом режиме расставляются отверстия для совмещения контрматрицы и штанцформы. Так как вся работа ведется в разных слоях одного чертежа, вероятность несовпадения штанцформы и контрматрицы практически равна нулю. Так же в полуавтоматическом режиме имеется возможность подредактировать полученный контур обхода фрез, спозиционировать отверстия для элементов тиснения. В сложных случаях (например, сигаретные пачки), можно воспользоваться ручным режимом задания путей движения инструментов. Чертеж контрматрицы является управляющей программой для соответствующего фрезерного оборудования, что устраняет необходимость конвертации форматов.Подготовив основу штанцевой формы для лазерной резки, а контрматрицы для фрезерования, самое время заняться изготовлением режущих линеек. Для этой цели в MarbaCAD встроен модуль разбивки чертежа штанцформы на отдельные контуры ножей с последующим изготовлением этих ножей на автоматическом оборудовании. На рис. 4 показан процесс редактирования ножа для межклапанного паза медицинской коробки. Сначала выбирается начало и конец контура, затем независимо указываются условия на обоих концах подготавливаемой линейки (укоротить, удлинить, рубить с усом или без уса). Расставляются маркеры боковой шлифовки и линейка готова к изготовлению. Сначала она нарезается в размер с пробитыми арками автоматом HUGO, затем шлифуется и гнется на полуавтоматическом или автоматическом гибочном оборудовании. Таким образом к моменту, когда вырезано основание штанцформы, линейки уже заготовлены и мастеру остается только инсталлировать их в прорезанные пазы. Это позволяет достичь более чем 30% экономии времени на общее изготовление штанцформы.
После сборки штанцевой формы (установки режущих линеек в пазы основания) остается финишный процесс – оклейка штанцформы эжекторными материалами (разными сортами резин) для хорошего отделения обработанного листа от штанцформы. Согласно новейшим веяниям в технологии оклейки штанцформы, в некоторых случаях удается существенно сэкономить время и повысить качество штанцформы за счет контурного реза резины. Здесь MarbaCAD также предлагает законченную утилиту для удобного проектирования. На рис. а изображено окно мастера по подготовке контурной резины, а на рис.38 b показано как эта резина будет вырезана из стандартного листа (для 8 коробок).

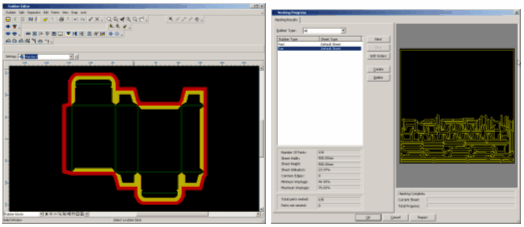

Рис. 38а. Проектирование контурной резины. Рис.38б. Размещение резины на листе.
Вообще инструментарий оптимального размещения любых контуров в заданном листе представлен в MarbaCAD весьма полно и может быть использован для оптимизации любого рода сборок элементов.

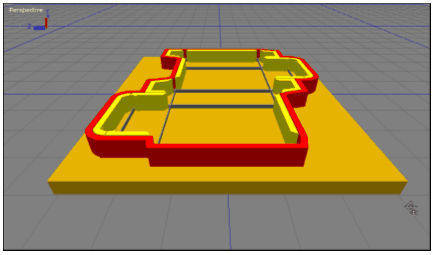

Заканчивая с оснасткой для 1-й секции высекальных автоматов, на рисунке представлен общий вид штанцформы, оклеенной по контурной технологии, полученный с помощью 3D модуля MarbaCAD.
Рис.39. 3D изображение штанцевой формы.
Теперь остановимся на стрипперной секции машин типа BOBST, предназначенной для удаления из листа ненужных отходов. Различают 2 способа изготовления оснастки для этой секции – с нижними штифтами (классическую) и без нижних штифтов (экономичную, MarbaStrip). В первом случае (классическая технология) отверстия, куда проталкивается отход, делаются больше по всему периметру, и удаление отхода осуществляется за счет фиксации его между нижними и верхними штифтами и последующего движения вниз. Во втором случае (MarbaStrip) отверстия имеют более сложную форму и в некоторых местах уже отхода. Отход проталкивается в эти отверстия за счет верхних штифтов и упругой деформации. И та и другая технологии имеют широкое распространение и поддерживаются MarbaCAD. Например, на рис. 40a представлена верхняя панель классической стрипперной оснастки (папа), а на рис. 40б – средняя панель (мама). Нижняя часть оснастки (штифты), является перенастраиваемой оснасткой машины и отдельно не изготавливается.
В обоих вариантах оснастки MarbaCAD предлагает удобные средства по получению необходимых контуров внутренних отверстий и периметра. Например, внешний контур «мамы» получается за 4 щелчка мышью, что существенно ускоряет процесс. Аналогично обстоит дело с внутренними отверстиями – их достаточно обозначить щелчком мыши, и либо согласиться с настройками по умолчанию, либо подредактировать контур и расположение выталкивающих линеек. Если в чертеже есть несколько одинаковых отверстий, то они обрабатываются за один раз. И конечно проектировщик видит одновременно контур удаляемого отхода и контур отверстия, что исключает грубые ошибки. Для машин без стрипперной секции аналогично проектируется оснастка для удаления передней кромки листа.
Наименее распространенная, и как следствие, наиболее проблемная, секция для разделения заготовок для машин комплектации ER (секция блэнкинга, или 3-я секция). Разделение заготовок целесообразно применять только при очень больших тиражах, поэтому к оснастке для 3-й секции предъявляются повышенные требования. Обычно это наиболее дорогостоящий элемент всего комплекта. Некоторая автоматизация проектирования оснастки для блэнкинга появилась только в 3-й (последней) версии MarbaCAD, и на настоящий момент находится на этапе изучения.

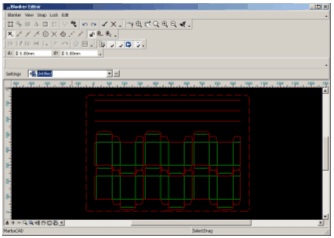

Рис.41. Проектирование оснастки для секции разделения заготовок.
Подводя итог, можно сказать, что MarbaCAD является мощной средой проектирования всего комплекса оснастки, необходимого для послепечатной обработки листовых материалов в различных высекальных автоматах. Прибавив сюда продвинутые возможности по ведению полной базы данных по клиентам и оборудованию, а также возможность интеграции с широким набором различных устройств, мы получаем один из наиболее мощных и универсальных продуктов, представленных на рынке в данной области.
6. Разработка технологии производства упаковки для пельменей
6.1 Допечатные процессы
ТЕХНОЛОГИЯ CTP (компьютер-печатная форма-сокращенно называемая СTР) - это способ изготовления печатных форм, при котором изображение на форме создается тем или иным методом на основе цифровых данных, полученных непосредственно из компьютера. При этом полностью отсутствуют какие-либо промежуточные вещественные полуфабрикаты: фотоформы, репродуцируемые оригиналы-макеты, монтажи и т.д.
По своей сути СTР представляет собой управляемый компьютером процесс изготовления печатной формы методом прямой записи изображения на формный материал. Этот процесс, который реализуется с помощью одного или нескольких лазеров, более точный, так как каждая пластина является первой оригинальной копией, изготовленной с одних и тех же цифровых данных. В результате обеспечиваются большая резкость точек, более точная приводка, более точное воспроизведение всего диапазона тональности исходного изображения, меньшее растаскивание растровой точки одновременно со значительным ускорением подготовительных и приладочных работ на печатной машине.
Технология Сomputer-to-Р1аtе известна полиграфистам более 30 лет, но только в последние 5 лет она стала широко внедряться. Это обусловлено тем, что созданы реальные условия для ее внедрения. Появились требуемые для прямой лазерной записи формные материалы, высокоэффективное оборудование, надежные программные средства для оперативной допечатной подготовки изданий.
Внедрение СTР-технологии обеспечивает очевидные преимущества по сравнению с традиционной технологией фотонабора и формного процесса, которые можно сформулировать следующим образом:
• Сокращается время технологического цикла изготовления печатных форм (исключаются операции обработки фотоматериала, копирования фотоформ на формные пластины и в ряде случаев обработки экспонированных формных пластин). Исключаются из производства фотонаборные автоматы, проявочные машины, копировальное оборудование, а это экономия производственных площадей, затрат на приобретение и эксплуатацию техники, электроэнергии; сокращение численности обслуживающего персонала. При малых тиражах прямое экспонирование пластин, несмотря на их несколько более высокую стоимость, часто оказывается более экономичным, нежели традиционное, прежде всего за счет отсутствия затрат на изготовление фотоформ.
• Повышается качество изображения на печатных формах благодаря снижению уровня случайных и систематических помех, возникающих при экспонировании и обработке традиционных фотоматериалов (вуаль, ореольность) и копировании монтажей на формные пластины. Поскольку при изготовлении форм прямым экспонированием монтаж пленок отпадает, проблемы, связанные с неточностью монтажа или ошибками в нем, полностью исключены.
• Улучшаются экологические условия на полиграфическом предприятии из-за отсутствия химической обработки пленок; повышается культура производства и совершенствуется организация технологического процесса.
В настоящее время в системах СТР, ориентированных на изготовление офсетных и фотополимерных форм высокой и флексографской печати, применяют лазерные экспонирующие устройства - рекордеры трех основных типов:
• барабанные, выполненные по технологии «внешний барабан», когда форма расположена на наружной поверхности вращающегося цилиндра;
• барабанные, выполненные по технологии «внутренний барабан», когда форма расположена на внутренней поверхности неподвижного цилиндра;
• планшетные, когда форма расположена в горизонтальной плоскости неподвижно или совершает движение в направлении, перпендикулярном направлению записи изображения.
Экспонирование осуществляется многолучевым лазерным источником с длиной волны 830 нм, который может обеспечивать как среднетемпературную обработку термополимерных пластин (400°С), так и высокоэнергетический импульсный режим для термоаблационных материалов. Отсутствие искажения на стадии контактного копирования формы, использование высококонтрастных термопластин (принципиально отсутствует эффект краевой вуали точки) в сочетании с прецизионным лазерным лучом квадратного сечения, выполненным по запатентованной технологии Сгео, позволяют получать офсетные пластины такого качества, какое полиграфия аналогового (доцифрового) периода не могла даже представить.
В отличие от традиционных технологий СTР, где лазер работает в видимом волновом диапазоне, при термальном экспонировании используется тепловая энергия лазерного луча. С ее помощью генерируются точки изображения на поверхности формной пластины.
Термопластины содержат слой эмульсии, нанесенной на алюминиевую подложку (основу пластины). Экспонирование лазером вызывает нагревание эмульсии, что приводит к химической реакции в эмульсионном слое, ускоряющей ее отверждение (задубливание).
Нагрев, предваряющий проявление, ускоряет химическую реакцию в области экспонирования, что завершает процесс задубливания и сцепления эмульсионного слоя с основой пластины. Участки, не экспонированные лазером, смываются проявителем и счищаются щеткой в процессоре.
Цифровая цветопроба. Особенность этой пробы состоит том, что она выполняется с помощью печатающих устройств непосредственно с компьютера. В этом случае отсутствует стадия работы с фототехническим материалом и химико-фотографическая обработка. Это особенно актуально при использовании технологии Соmputer-to-Р1аte, не предусматривающей использование фотоформ.
В настоящее время в качестве устройств для получения цифровых цветопроб используются принтеры, работающие с различными технологиями перенесения красочного пигмента на основу. Различают принтеры, работающие по принципу термопереноса, сублимационные, струйные, лазерные и принтеры на твердых чернилах.
В основу работы принтера с термопереносом положен перенос цветных красителей со специальной лавсановой пленки на бумагу под действием высокой температуры. Красители содержат в своем составе воскоподобное вещество, которое при нагревании плавится и позволяет красителю перейти с лавсановой подложки на бумагу.
В процессе печати на лавсановой подложке создается высокая температура в тех местах, где должно находиться изображение соответствующего цвета. Каждый цветной оттиск печатается в четыре прогона. Разрешающая способность подобных принтеров обычно 300 dpi, при печати применяется специальная бумага.
Сублимационные принтеры используют практически такой же принцип переноса красящего вещества на подложку, как и предыдущая технология, только в отличие от последней не создаются растровые точки. Запечатывание происходит равномерно и полностью, а изображение имеет фотографический вид (оно лишено растровой структуры).
