Из выполненного расчета экономических параметров видно, что предлагаемый технологический процесс является экономически более эффективным.

2. Разработка и конструирование средств технологического оснащения

2.1 Описание приспособления

Деталь на токарных ЧПУ операциях наружной цилиндрической поверхностью устанавливается и зажимается в трехкулачковый патрон фирмы SMW-AUTOBLOCK.

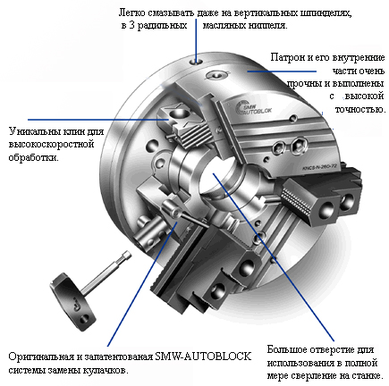

Рис. 9 Патрон фирмы SMW-Autoblock

2.2 Определение сил резания

Силу резания Р принято раскладывать на составляющие направленные по осям координат станка Pz, Py, Px. При наружном продольном и поперечном точении, растачивание и отрезании эти составляющие вычисляются по следующей формуле

Px, y, z = 10*Cp*tx *sy *νn *Kp

где t, s, ν – глубина резания в мм, подача мм/об, скорость резания м/мин.

Постоянную Cp и показатели степени x, y и n выписываем из таблицы №22 книги «Справочник технолога - машиностроителя» том 2.

Поправочный коэффициент Кр представляет собой произведения ряда коэффициентов

Кр = Кмр Кφр Кγр Кλр Кrр

Значения этих коэффициентов находим так же в «Справочнике технолога - машиностроителя».

В нашем случае значение нужных нам величин равны:

t = 2 мм

s = 0,3 об/мин

ν = 160 м/мин

Кр = Кмр Кφр Кγр Кλр Кrр = 0,85*0,94*1,1*0,93=0,81

Для силы Pz:

Сp = 300

x = 1

y = 0.75

n = -0.15

Для силы Px:

Сp = 339

x = 1

y = 0.5

n = -0.15

Находим численное значение составляющих сил резания:

P z = 10*Cp*tx *sy *νn *Kp

P z = 10* 300*21*0,30,75*160(-0,15)*0.81= 920.15 Н.

P x = 10*Cp*tx *sy *νn *Kp

P x = 10*339*21*0,30,5*160(-0,15)*0.81 = 1404.94 Н.

2.3 Силовой расчет приспособления

Определение силы зажима в патроне(1 способ)

Составляем схему взаимодействия сил резания и сил зажима на деталь установленную в патроне.

Рис. 10 Схема для расчета сил зажима заготовки

Рассмотрим действие двух сил Px и Pz на обрабатываемую деталь, зажатую в трехкулачковом патроне станка; сила резания Pz создает момент

Мрез = Pz * r1

который стремится повернуть обрабатываемую деталь вокруг ее оси, а сила Px – переместить деталь вдоль её оси.

Суммарная сила зажима обрабатываемой детали тремя кулачками патрона

Wсум *f*r = K*Mрез =К*Pz*r1,

откуда

Wсум = К*Мрез/(f*r) = K*Pz*r1/(f*r),

где:

К=1.4-2.6 – коэффициент запаса

Мрез – момент от силы резания Pz

f – коэффициент трения между поверхностями детали и кулачков

r – радиус обрабатываемой части детали

r1 – радиус обработанной части детали

Тогда сила зажима деталей одним кулачком патрона

W = Wсум/z

где z – число кулачков патрона, z=3.

Находим численное значение силы зажима:

Wсум = K*Pz*r1/(f*r)

Wсум = 2*920,15*226/(0.06*230)= 30133

Величину Wсум проверяют на возможность продольного сдвига обрабатываемой детали силой Рх по формуле:

Wсум*f ≥K*Px

откуда

Wсум ≥K*Px/f

Проверим:

30133≥2*1404/0,06

30133≥46800

Так как так расчетная сила зажима оказалась меньше силы продолного сдвига силы Рх, окончательно выбираем суммарную силу зажима равную 46800 Н или силу в 15600 Н на один кулачек.

Определение силы зажима в патроне(2 способ)

Рис. 11 Схема для расчета сил зажима заготовки

Сумма моментов на плоскость торца детали относительно центра равна:

Отсюда сила зажима равна:

где: Pz – составляющая силы резания

Px – составляющая силы резания

D1 – обрабатываемый диаметр детали

D2 – обработанный диаметр детали

D3 – диаметр на который приложена сила реакции опоры

f – коэффициент трения

Pz = 920.15 Н, Px = 1404.94 Н, D1 = 228, D2 = 230, D3 = 200, f = 0,06

Суммарная сила зажима равна:

2.4 Расчет приспособления на точность

Определяем необходимую точность приспособления для размера

206H14 (-0,115).

Погрешность базирования: εб = 0,01 мм

Погрешность закрепления: εз = 0 т.к. сила зажима действует перпендикулярно выдерживаемому размеру.

Погрешность установки фактическая:

εб = εб + εз = 0 + 0,01 = 0,01 мм

Суммарная погрешность обработки:

εс = εу + К ∙ ώ т.с. = 0,01 + 0,7 ∙ 0,07 = 0,059 ≈ 0,06 мм

Расчёт допустимой установки погрешности:

__________ ____________

[εу] = √Т2 - К2 ∙ ώ2тс = √0,12 + 0,72 ∙ 0,072 = 0,09 мм

εтс = 70 мкм, допуск полного радиального биения по ОНВ ГОСТ24642-81

0,01 ≤ 0,09

если εу ≤ [εу], то предлагаемая схема считается допустимой

Расчет суммарной погрешности:

___________ ______________

εпр = Т- √ εу 2 + К2 ∙ ώ2тс = 0,1- √0,01 2 + 0,72 ∙ 0,072 =0,1 - 0,043 = 0,057 ≈ 0,06 мм

Расчёт погрешности собранного приспособления:

Тс = εпрΣ - (εупс + εизн + εпер) = 0,06 - (0 + 0 + 0) = 0,06 мм

εупс = 0, погрешность установки приспособления

εизн = 0, т.к. установка заготовки производится без зазоров

εпер = 0, т.к. отсутствуют направляющие элементы режущего инструмента

Собранное приспособление удовлетворяет всем требования технического задания.

3. Удаление заусенцев металлической щеткой

При фрезеровании трех лысок на наружном диаметре 200 (База Е), на операции «070 Токарная с ЧПУ» образуются заусенцы по контуру лыски. Наличие заусенцев предполагает наличие слесарной операции, после токарной операции, для их удаления. В базовом технологическом процессе так и было. В предлагаемом технологическом процессе слесарная операция заменяется технологическим переходом в операции 070. Заусенцы предлагается убирать вращающейся металлической щеткой, по контуры лыски, траектория щетки будет задана программой. Металлическую щётку подбираем по онлайн каталогу фирмы «Osborn».

3.1 Выбор щётки по каталогу

Одним из всемирно признанных производителей технических и бытовых щёток является немецкая фирма OSBORN INTERNATIONAL. Отличительной особенностью этой фирмы является не только то, что она на своих заводах выпускает огромный ассортимент инструмента (более 80 тысяч наименований), но, что особенно важно для российских потребителей, предлагает и технологии их применения.

Обычно до недавнего времени щётки, как правило, относились до к вспомогательному, как бы «второстепенному», инструменту, который использовали традиционно для снятия окалин, удаления старых покрытий.

Все щётки обладают максимальной безопасностью и надёжностью в эксплуатации, экономичны, характеризуются высокой стойкостью.

Фирма OSBORN INTERNATIONAL предлагает поставку щёток с соответствие с тремя каталогами:

• OSBORN PRO – щетки повышенной стойкости для профессионального применения на крупных промышленных предприятиях.

• OSBORN TOP – топовая серия для выполнения особо ответственных задач. Для эксплуатации в самых тяжелых условиях.

• OSBORN ECO – экономный вариант щеток для частных мастерских и мелких предприятий.

Для нашего вида работ, выбираем оптимальный каталог – OSBORN PRO. В разделе «Щётки для высокооборотных машин» выбираем специальные концевые щётки точечной формы.

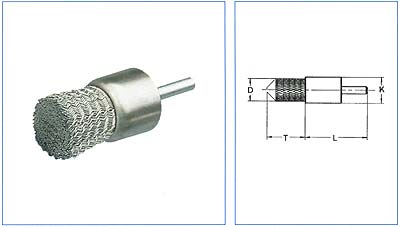

Рис. 12 Специальные концевые щётки

Таблица №15. Основные типоразмеры щёток

Размер (мм)				Тип	Максимальное число оборотов	Стандартная упаковка
D	T	K	L		об/мин	шт.
8,9	29	9,5	57	122F	12000	12
9,5	29	11	55	123F	12000	12
10	27	8	158	121F/L	12000	6
12	29	13	60	124F	12000	12
12	55	12	55	302	12000	6
20	25	22	47	102F	12000	6
20	70	22	51	303	12000	6
28	25	29	47	103F	12000	6

По каталогу выбираем щетку с диаметром щётки 10 мм.

Рис. 13 Основные размеры выбранной щётки

3.2 Выбор режимов резания по каталогу

Сначала определим оптимальное позиционирование щётки по отношению к обрабатываемой детали. Прижимное усилие наряду с другими параметрами регулируется глубиной погружения обрабатываемой детали в рабочий материал щётки. В качестве рекомендации действует трёхкратность к используемому ворсу, к примеру, 1 мм глубины при диаметре ворса 0,35 мм.

Использую таблицу рекомендаций по выбору числа оборотов и подачи в каталоге, подберем режимы резания:

Таблица №16. Таблица линейных скоростей

Таблица линейных скоростей.
Об/мин	Диаметр щетки в мм.
	10
800	-
900	-
1150	-
1200	0,75
1400	0,8
1500	0,9
1800	1
2000	1,1
2500	1,2
2800	1,3
3000	1,4

n = 1200 об/мин

f = 0,75 мм/об

t = 1 мм

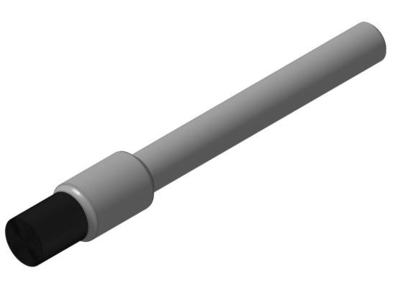

Рис. 14 3D Модель выбранной щётки

3.3 Предписание по монтажу

• Недопустимо превышение числа оборотов, указанных на щётке. Убедитесь, что машина не имеет большего числа оборотов.

• Длина приводного вала должна обеспечивать прочное соединение зажимной гайки с валом.

• Щётки с хвостовиком могут беспроблемно зажиматься в патрон дрели.

• Щётки с резьбой имеют поверхность под ключ, что обеспечивает беспроблемный монтаж/демонтаж.

3.4 Общие указания по технике безопасности

Во время обработки поверхности мы настоятельно рекомендуем ношение защитной одежды и очков в целях предотвращения травм посторонними предметами таких, как загрязнения, ржавчина, заусенцы и т.д. Также в непосредственной близости рабочего места не должны находиться лица без защитной одежды.
