Раздел 3.

3.1 Расчет высоты подъема клапана при различных углах поворота кривошипа

Исходные данные для расчета:

длина хода поршня насоса S=0,45 м, диаметр поршня =0,2 м, число двойных ходов поршня n=55 в мин, диаметр тарелки клапана =0,202 м, диаметр отверстия в седле клапана =0,150 м, угол конуса =45°, вес клапана =7,33 кгс, средний диаметр пружины =0,074 м, диаметр пружинной проволоки =0,007 м, число рабочих витков z=9, высота пружины в свободном состояния 0,195 м, начальное сжатие =0,091 м, усилие пружины при закрытом клапане 46,6 кгс, при открытом 55 кгс.

Площадь седла клапана

. (3.1)

Площадь клапана

(3.2)

=1200 кгс/м³

Высоту подъема клапана определяем по следующей формуле

. (3.3)

Для удобства вычислений вводим следующие обозначения:

; (3.4)

. (3.5)

Подставляя известные числовые значения, получим

(3.6)

r = s:2 = 0,450:2 = 0,225 м (3.7)

(3.8)

(3.9)

Среднее усилие пружины

.

. (3.10)

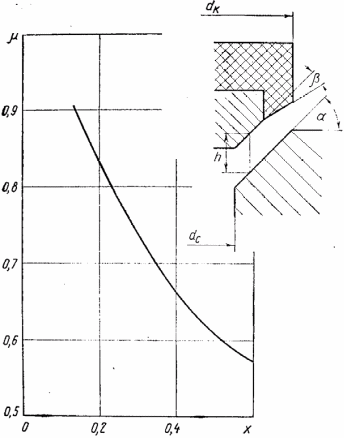

Коэффициент расхода определяем по рис. 3.1

Рис. 3.1 График зависимости коэффициента расхода от безразмерной характеристики клапанной щели.

При

(3.11)

.

Тогда

Расчет значений при различных углах поворота кривошипа сведен в таблице

Раздел 4.

4.1 Эксплуатация поршневых насосов

4.1.1 Подготовка к пуску

Все работы по подготовке к пуску, пуск и остановку насоса выполняют по распоряжению начальника смены или старшего по смене.

Получив распоряжение о подготовке насоса к пуску, машинист должен по записи в сменном журнале убедиться, что причина, по которой насос был остановлен, устранена. Затем необходимо проверить: соединение двигателя с редуктором и редуктора с насосом; техническое состояние сальников; присоединение к насосу всасывающего и нагнетательного трубопроводов; наличие масла в маслобаке, масленках, подшипниках и редукторе; поступление воды на охлаждение сальников; наличие, исправность и подключение контрольно-измерительных приборов и средств автоматики; наличие и исправность ограждения; отсутствие посторонних предметов вблизи движущихся частей насоса.

Перед пуском насоса буферный сосуд или всасывающий колпак заполняют до необходимого уровня перекачиваемой жидкостью и открывают задвижку на всасывающем трубопроводе.

Одновременно с подготовкой насоса к пуску подготавливают электродвигатель или паровую машину. В подготовку электродвигателя к пуску, которую выполняет дежурный электрик, входит проверка (прозвонка) кабеля и обмоток, заземления двигателя и пускателя, смазки в подшипниках электродвигателя.

Если на приводе насоса стоит паровая машина, то ее необходимо осмотреть, проверить привод золотников, выполнить все работы, предусмотренные инструкцией.

О готовности насосной установки к пуску докладывают начальнику смены или старшему по смене.

4.1.2 Пуск насоса

Пуск насоса с байпасной линией проводят при закрытой задвижке на напорном трубопроводе и открытой задвижке на байпасной линии. Нажатием кнопки «Пуск» включают электродвигатель, и насос начинает работать.

При пуске насоса без байпасной линии открывают задвижку на напорной линии. Пуск поршневого насоса при закрытой нагнетательной линии совершенно недопустим, так как может произойти поломка насоса или привода.При пуске парового насоса сначала открывают задвижку на напорном и всасывающем трубопроводах, затем открывают у паровых цилиндров краны для продувки и только после этого открывают паровпускной клапан. Краны для продувки необходимо держать открытыми до тех пор, пока не прогреются паровые цилиндры (200—250°С), т. е. не прекратится выброс из них воды, образовавшейся вследствие конденсации пара. После прогрева цилиндров, когда из кранов для продувки начнет поступать пар, их необходимо закрыть и одновременно открыть краны у манометра и вакуумметра, установленных на насосе. Одновременно большим или меньшим открытием паровпускного клапана регулируют подачу пара в машину и этим доводят число ходов поршня до рабочих.

После пуска проверяют техническое состояние ходовой части насоса, двигателя, цилиндров, поступление смазки во все точки, прослушивают работу насоса. Если все параметры в норме, то насос пускают в работу под нагрузкой.

Время пуска насосной установки записывают в сменный журнал.

4.1.3 Остановка насоса

Останавливать насос следует по указанию начальника смены или старшего по смене. Только в аварийных случаях машинист останавливает насос сам и затем уже сообщает руководителю смены о причине остановки.

При наличии байпасной линии насос нужно останавливать в следующем порядке: открыть задвижку (клапан) на байпасной линии; закрыть задвижку (клапан) на линии нагнетания; выключить электродвигатель или прекратить подачу пара в паровую машину; закрыть задвижки (клапаны) на линиях всасывания и нагнетания.

При отсутствии байпасной линии насос останавливают таким образом: закрывают задвижку (клапан) на всасывающей линии; останавливают двигатель; закрывают задвижку (клапан) на нагнетательной линии. В обоих случаях для продолжения циркуляции смазки используют ручные насосы до полной остановки агрегата. Затем прекращают подачу воды на охлаждение сальников. Если насос останавливают на длительное время и температура в рабочем помещении ниже температуры замерзания перекачиваемой жидкости, то ее сливают из всех полостей насоса. При остановке на ремонт все коммуникации насоса освобождают от перекачиваемой жидкости, воды и смазки. Время и причину остановки насоса записывают в сменный журнал.

4.1.4Уход за работающим насосом

Во время работы насоса машинист должен следить за показаниями контрольно-измерительных приборов, за исправностью и работой смазочной системы, контролировать наличие масла и по мере расходования добавлять его. Нормальная работа смазочной системы предотвращает нагревание подшипников, крейцкопфа. Масло в системе не должно нагреваться выше 70° С. При обнаружении посторонних шумов и стуков в процессе работы насоса следует установить их причины и устранить.

Необходимо следить за количеством газа в колпаках. При недостатке газа в нагнетательном колпаке или избытке газа во всасывающем колпаке нужно принять меры к восстановлению требуемого уровня жидкости в них. Во всех случаях следует руководствоваться показаниями уровнемеров.

Машинист обязан следить за работой сальниковых уплотнений, своевременно подтягивая их или заменяя набивку после остановки

насоса.

При работе насоса машинист регулирует подачу и напор в соответствии с установленными нормами технологического режима. Машинист ведет сменный журнал (рапорт), в который через определенные промежутки времени, обычно в конце каждого часа работы, записывает показания приборов: температуру, давление, напор и т. д.

В процессе работы поршневых насосов возможны различные неисправности. Неправильную работу клапанов, рабочей камеры или цилиндра и колпаков определяют путем анализа снятых индикаторных диаграмм. Нагрев подшипников выше допустимой температуры происходит из-за недостаточного количества смазки, чрезмерной затяжки подшипников, наличия воды и механических примесей в масле. Чрезмерный нагрев сальника бывает при сильной затяжке набивки или перекосе нажимной втулки.

В каждом отдельном случае машинист выясняет причины возникновения неполадок и принимает меры для их устранения.

4.2 Техника безопасности при эксплуатации поршневых насосов

4.2.1 Общие положения

В соответствии с инструкцией завода-изготовителя и другими действующими нормативными документами, относящимися к технике безопасности, предприятием-потребителем должны быть разработаны инструкции по безопасной эксплуатации и обслуживанию каждой насосной и компрессорной установки. Инструкции должны быть утверждены главным инженером предприятия. Рабочие, занятые эксплуатацией установок, должны быть (под расписку) ознакомлены с указанной инструкцией. Инструкция должна висеть на видном месте. Строгое выполнение всех пунктов инструкции является гарантией безопасной эксплуатации оборудования.

К самостоятельной работе на насосных и компрессорных установках допускаются лица не моложе 18 лет, обученные по соответствующей программе и имеющие удостоверение квалификационной комиссии на право самостоятельной работы.

Знания рабочих по вопросам техники безопасности и пожарной безопасности проверяет комиссия не реже одного раза в год. Лица, не сдавшие экзаменов по правилам техники безопасности и пожарной безопасности, отстраняются от выполняемой работы.

На рабочих местах персонал должен находиться в спецодежде с длинными рукавами (засучивать рукава запрещается). Голову необходимо закрыть головным убором. Промывку узлов и деталей нужно производить в резиновых перчатках и фартуке.

В помещении машинного зала должна находиться аптечка с перевязочным материалом и медикаментами. Весь персонал обязан знать приемы оказания первой медицинской помощи при поражении электрическим током и других несчастных случаях.

Без согласования с инспекцией Госгортехнадзора запрещается производить какие-либо изменения при усовершенствовании, модернизации, а также при производстве ремонтных и монтажных работ.

Пуск в эксплуатацию оборудования должен производиться только с разрешения местной инспекции Госгортехнадзора.

Ответственным за работу оборудования после пуска является дежурный машинист. При работе установки дежурному машинисту следует помнить, что причинами аварийных ситуаций могут быть повышение температуры и давления перекачиваемого газа или жидкости выше допустимых значений; искрообразование в среде взрывоопасных смесей; недоброкачественность материала; изношенность или недостаточная прочность оборудования и аппаратуры; применение не по назначению арматуры, сосудов и деталей оборудования при работе под давлением; отсутствие или выход из строя приборов и средств контроля и автоматической блокировки; воздушные и гидравлические удары; неисправности в работе смазочной системы и системы охлаждения.

Аварийные ситуации могут возникнуть при следующих обстоятельствах:

- низкое качество монтажа и нарушение правил эксплуатации (например нарушение порядка и очередности операций при пуске и остановке);

- небрежность при контроле технического состояния и низкое качество ремонтных работ;

- наличие неустраненных неисправностей оборудования установки;

- длительная вибрация оборудования.

Кроме действий, направленных на предотвращение указанных выше причин, способных повлечь за собой аварийную ситуацию при работе компрессорных и насосных установок, необходимо выполнять следующие правила.

Перед каждым пуском машинист обязан осмотреть установку, убедиться в ее исправности, проверить смазочную систему и систему охлаждения, произвести пуск в соответствии с инструкцией.

Запрещается оставлять компрессорные установки (кроме полностью автоматизированных) без надзора со стороны обслуживающего персонала.

Каждую смену необходимо контролировать лубрикатором расход масла, регулярно производить наружный осмотр оборудования установки, обтирку и очистку наружных поверхностей от пыли и грязи. Утечки масла и воды, особенно попадания масла на фундамент, недопустимы. Причина утечек должна быть немедленно устранена.
