Однако в станках с плоским кругом отсутствует возможность продольного перемещения обрабатываемого изделия относительно шлифовального круга, из-за чего область применения таких станков ограничена изделиями с небольшой шириной венца (b 50 мм). Кроме того, станки с тарельчатыми кругами имеют заметно большие возможности для шлифования шлицев с модифицированной поверхностью (срез головки или ножки, продольная бочкообразность заданной формы и т. п.). Поэтому, по мнению автора, прекращение выпуска таких станков — временное явление, в ближайшем будущем это оборудование будет востребовано теми отраслями машиностроения, где необходима высокоточная обработка закаленных зубчатых передач с шириной венца более 50…60 мм (авиационная промышленность, судостроение, прецизионное станкостроение и т. д.).

Существующая техническая документация к названным станкам подробно описывает стандартные наладки, при которых плоскости режущих кромок тарельчатых кругов располагают вертикально и параллельно друг другу на расстоянии длины общей нормали (угол шлифования _ш = 0) или наклоняют вместе с суппортами на угол _ш, равный углу исходного контура обрабатываемого изделия.

В статье рассмотрены специальные наладки станков с тарельчатыми кругами, которые позволяют в одних случаях повысить производительность обработки, в других — уменьшить возникающие погрешности профиля зуба, а иногда, используя сравнительно новый безобкатный способ шлифования [1] косых зубьев, даже расширить технологические возможности оборудования, о чем подробно сказано ниже.

В технической литературе этот вопрос освещен явно недостаточно. В работе [2] введено понятие производственной окружности, которая при специальных наладках не совпадает с делительной окружностью шлифуемого изделия, вследствие чего утлы шлифования и исходного контура не равны друг другу (_ш ). Однако это важное теоретическое положение автор работы [2] не довел до практической реализации: в ней отсутствуют формулы настройки станка при _ш . В работе [3] ничего не говорится о наладке станков с тарельчатыми кругами, а в работе [4] даже неправильно изображено взаимное расположение кругов при 20-градусном шлифовании (при наклоне суппортов).

На станках старых конструкций (модели 5851, Maag HSS 30, Maag HSS 60/80) зубчатые колеса можно шлифовать как при наклонном расположении осей шлифовальных кругов ("угловой" метод шлифования), так и при горизонтальном (0-градусный метод шлифования). На станках последних моделей (5А851, Maag HSS 80 и др.) возможно только более перспективное 0-градусное шлифование.

Сначала рассмотрим расположение кругов при наклонном положении суппортов, т. е. при "угловом" методе шлифования. Обычно в этом случае круги располагают в одной впадине, суппорты с кругами наклоняют на угол а_ш, равный углу исходного контура а шлифуемого изделия (_ш = ), а колонку и линейку в механизме спиралеобразования поворачивают на угол _ш, равный углу наклона косого зуба (_ш = ). Если круги расположить в одной впадине не удается (например, при шлифовании мелкомодульных зубчатых колес или колес среднего модуля, но с большим положительным коэффициентом смещения), их располагают в соседних впадинах, сохраняя и угол наклона суппортов, и угол поворота колонки. Диаметр обкатного ролика (сектора) d_p в этом случае должен быть равен диаметру делительной окружности шлифуемого зубчатого колеса за вычетом толщины обкатных лент. Таким образом, при стандартной наладке для каждого обрабатываемого изделия нужен свой обкатный ролик.

Однако, используя нестандартные приемы наладки станка, иногда удается не изготовлять новый обкатный ролик (сектор), а использовать ранее изготовленный. Заметим, что в случае шлифования косых зубьев не только угол наклона суппортов должен отличаться от угла исходного контура обрабатываемого изделия, но и угол поворота колонки с кругами, а также угол _ш поворота линейки в механизме спиралеобразования должен отличаться от угла наклона зуба, т. е. _ш . В этом случае, исходя из равенства хода винтовой поверхности на цилиндре любого диаметра, по одной из формул получим:

Или

(2.1)

где d_р – диаметр имеющегося обкатного ролика, мм;

– толщина обкатных лент, мм

– угол наклона зуба на делительной окружности, мм ;

m и z – модуль (мм) и число зубьев шлифуемого изделия соответственно.

При шлифовании прямозубых зубьев нужно определять только один элемент специальной наладки — угол наклона суппортов. Формула для вычисления _ш значительно упрощается

_Ш = arcos (cos sin / sin _Ш), (2.2)

На Московском заводе шлифовальных станков, когда это предприятие нормально функционировало, при выполнении разовых заказов неоднократно успешно применяли описанный прием наладки станка, причем диаметр установленного на станок ролика обычно отличался от традиционного на 1…6 мм.

Теперь рассмотрим вопрос наладки станка, когда приемлемых роликов в наличии нет и нужно изготовить оптимальный ролик, обеспечивающий одновременную обработку обеих сторон прямого зуба в течение всего хода обката и, как следствие, максимально возможную производительность обработки конкретного изделия при наклонном положении суппортов.

Сначала проанализируем последовательность шлифования различных участков обеих сторон прямого зуба при традиционной наладке (_ш = ) и расположении кругов в одной впадине. В крайнем правом положении каретки, т. е. наиболее близком к оператору, правый круг обычно шлифует точку ₁ с радиусом кривизны на головке левой стороны зуба, а левый круг в этот момент не шлифует другой участок (при наличии выкружки он ничего не шлифует). При шлифовании участка a₁b₁ левой стороны (рис. 2.1, а) правая сторона соседнего зуба не шлифуется. В момент обработки точки b₁ начинается шлифование правой стороны другого зуба в начальной точке контура с₂ с радиусом кривизны _р. При дальнейшем движении каретки влево и соответствующем повороте изделия в центрах по часовой стрелке одновременно обрабатываются обе стороны: левая сторона зуба — от головки к ножке (участок a₂b₂) и правая сторона другого зуба — от ножки к головке (участок c₂b₂). В момент шлифования точки b₂ правый круг прекращает свою работу, поскольку участок левой стороны зуба к этому времени полностью спрофилирован. В дальнейшем только левый круг шлифует участок b₂a₂ правый круг в работе не участвует. В крайнем левом положении каретки (наиболее удаленном от оператора) шлифуется точка a₂ головки правого зуба с радиусом кривизны р_а.

При обратном движении каретки участки зуба шлифуются в обратном порядке: сначала только a₂b₂ затем одновременно b₂с₂ и c₁b₁ и, наконец, только участок головки b₁a₁ левой стороны зуба. Ясно, что при такой наладке одновременная обработка двух сторон разных зубьев осуществляется только часть времени.

Чтобы оптимизировать обработку впадины, а значит, и всего колеса, нужно наклонить суппорты на оптимальный угол _{ш опт} , при котором одновременно шлифуются точка a₁ на головке левой стороны зуба с радиусом кривизны _a и точка с₂ на ножке правой стороны другого зуба с радиусом кривизны р_р. В этом случае по мере движения каретки справа налево левая сторона зуба будет шлифоваться от головки к ножке (от точки ₁ к с₁) и одновременно с ней правая сторона — от ножки к головке, т. е. от точки с₂ к а₂ (рис. 2.3, б).

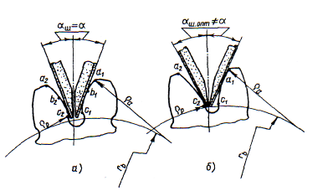

Рис.2.3 Контакт тарельчатых шлифовальных кругов с обрабатываемой впадиной при традиционной (а) и оптимальной (б) наладке в наклонном положении суппортов

Для получения необходимого профиля в этом случае диаметр обкатного ролика

d_p = (mzcos /cos_{ш oпт}) - ,

где _{ш опт} — оптимальный угол наклона суппортов, при котором обеспечена 100 %-ная одновременная обработка обеих сторон впадины.

Определение угла _{ш опт} (в радианах) автор подробно рассмотрел в работе [5] применительно к зубошлифовальным станкам с коническим кругом. Поэтому приведем только конечную зависимость (бет вывода):

(2.3)

где х – коэффициент смещения исходного контура;

a — угол исходного контура;

z — число зубьев шлифуемого изделия;

р_а и р_р — соответственно радиусы кривизны контура на диаметре вершин и в начальной точке, мм;

inv = tg - ;

d_b = m z cos — диаметр основной окружности, мм.

Зависимость (3) получена из условия расположения кругов в одной впадине, если же круги расположены в соседних впадинах значение а_{ш опт} увеличивается на половину углового шага, т. е. на величину /z.

В таблице 1 приведены значения оптимальных углов наклона суппортов для прямозубых колес со стандартным исходным контуром ( = 20°), вычисленные из условия их зацепления с рейкой при разных числах зубьев и коэффициентах смещения.

Максимальный угол наклона суппортов на станках фирмы Maag около 25°. Поэтому реализовать оптимальную наладку невозможно для всех рассмотренных зубчатых колес. Ввиду этого в таблице 1 показаны три области.

Первая область расположена в левом нижнем углу таблицы. Это –наименьшая область, ограниченная малозубыми колесами (z = 17 и 35) с положительными коэффициентами смещения (х = +0,5 и +0,25) (выделена полужирными линиями). В этой области (она составляет 10 %) невозможно осуществить оптимальный наклон суппортов ни при расположении кругов в одной впадине, ни (тем более) при расположении их в соседних впадинах.

Таблица 1

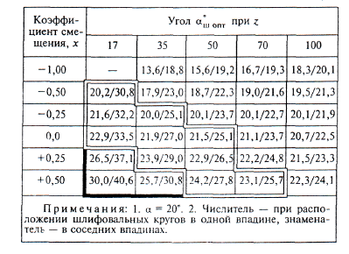

Значения оптимальных углов наклона суппортов для прямозубых колес

Вторая область (выделена двойными линиями) расположена в центре таблицы и составляет 33,3%. В этой области можно осуществить оптимальный наклон шлифовальных кругов только при их расположении в одной впадине, при расположении в соседних впадинах оптимальный наклон кругов невозможен.

Третья область — самая большая (более 53%) относится к зубчатым колесам с большим числом зубьев (z > 35) и преимущественно с нулевым или отрицательным смещением. В этой области возможен оптимальный наклон кругов при их расположении как в одной впадине, так и в соседних впадинах.

В таблице 2 приведены вычисленные значения оптимальных углов наклона суппортов для зубчатых колес с углом исходного контура = 15°, которые до сих пор широко распространены в полиграфическом машиностроении. Проявляется та же закономерность, что и для зубчатых колес со стандартным исходным контуром: значение _{ш опт} увеличивается с увеличением коэффициента смещения и уменьшением числа зубьев. Однако область практической реализации оптимальной наладки в этом случае больше, чем у изделий с = 20°.

Таблица 2

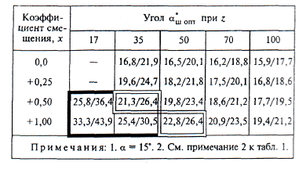

Вычисленные значения оптимальных углов наклона суппортов

Шлифование с оптимальным наклоном суппортов позволит в 1,1…1,3 раза уменьшить ход обката по сравнению с традиционной наладкой, сократить за счет этого время обработки на 5…15 % и уменьшить погрешности профиля на черновых проходах, как это наблюдалось при шлифовании на станках с коническим кругом [5].

Аналогичную оптимальную наладку станков с тарельчатыми кругами можно осуществить и при 0-градусном методе шлифования, что подробно описано в работе [6]. В этом случае оси шлифовальных кругов располагают не горизонтально, как при традиционной наладке, а наклоняют на небольшой угол *_ш = - (2…4°), обеспечивая этим одновременную обработку крайних точек головки и ножки зуба на противоположных сторонах (с радиусами кривизны р_а и р_р соответственно) без какого-либо перебега (рис. 2.4, а, б). Существующие модели станков, как ранних, так и последних конструкций, позволяют осуществить показанный на рис. 2.4, б небольшой наклон суппортов.

Рис. 2.4. Контакт тарельчатых шлифовальных кругов с обрабатываемыми зубьями при традиционной (а) и оптимальной (б) наладке и 0-градусном методе шлифования

При шлифовании прямых зубьев угол *_Ш (в градусах) наклона суппортов определяют по формуле

*_Ш = 57,3 + _р - _кр / d _b

где р_а и р_р — радиусы кривизны профиля шлифуемого изделия на диаметре вершин зубьев и в начальной точке соответственно, мм;

_кр — длина общей нормали в охвате шлифовальными кругами, мм; d_b — диаметр основной окружности шлифуемого изделия, мм.

Диаметр обкатного ролика определяют по формуле:

d_p= d_b /соs а_ш - (2.4)

Высота H установки нижних точек шлифовальных кругов над осью центров тоже отличается в этом случае от аналогичной высоты установки при традиционном 0-градусном методе шлифования:

Н r _b cos *_Ш - р_а sin *_Ш (2.5)

В работе [6] отмечено, что на заводе "Красный пролетарий" таким способом было успешно прошлифовано прямозубое зубчатое колесо с модулем т = 3 мм, числом зубьев i = 24 и коэффициентом смещения исходного контура х = 0,671.
