Геометрическое изображение средней интенсивности распределения нагрузок на картограмме выполняем с помощью окружностей. В качестве центра окружности выбираем центр электрической нагрузки (ЦЭН) приемника электроэнергии нагрузок. В данном случае предполагаем, что центры нагрузок совпадает с месторасположением ТП и РП потребителей.

Значение радиуса круга находим из условия равенства расчетной мощности площади круга

(2.1)

где - радиус круга, мм;

- масштаб, кВт/мм;

, отсюда

(2.2)

Силовые и осветительные нагрузки изображаем в виде сектора круга. Угол сектора определяем из соотношения активных расчетных и осветительных нагрузок предприятия.

Выбираем масштаб m=1 кВт/мм². Расчетные значения приведены в таблице 2.1.

Таблица 2.1 – Определение центра электрических нагрузок

На генплане района произвольно наносим оси координат. Координаты ЦЭН района определяем по формулам:

(2.3)

(2.4)

2.2 Определение центра зоны рассеяния

Каждый приемник электроэнергии (ТП, РП, промышленное предприятие) работают в соответствии со своим графиком нагрузки. Нагрузки приемников с течением времени изменяются в соответствии с технологическим процессом производства. Поэтому нельзя говорить о ЦЭН как о стабильной точке, координаты ЦЭН в каждый момент времени будут принимать значение, определенные нагрузками графика.

Рассмотрим приемники электроэнергии района электроснабжения, для каждого приемника существуют графики нагрузок , тогда координаты ЦЭН являются значениями функции времени:

(2.5)

(2.6)

Эти функции описывают перемещения ЦЭН, значения их, вычисленные в дискретные моменты времени t=1, 2, 3…24Т, образуют множество точек, заполняющих некоторую область, которую называют зоной рассеяния ЦЭН.

3 Выбор числа и мощности трансформаторов

потребителей с учетом компенсации реактивной мощности

Выбор оптимальной мощности низковольтных батарей конденсаторов (НБК) осуществляется одновременно с выбором трансформаторов потребителей электрической энергии, т.е. при выборе числа и мощности трансформаторов должен решаться вопрос об экономически целесообразной мощности реактивной энергии, передаваемой через трансформатор в сеть напряжением 0,4 кВ.

Рассчитаем мощность трансформаторов, устанавливаемых на подстанции 2 цех элеватора – МИС, при числе трансформаторов N равное 2.

Определяем мощность трансформаторов по формуле:

, (3.1)

где - число трансформаторов,

- коэффициент загрузки трансформаторов; принимаем равным 0,7 (для потребителя 2-й категории).

кВА

Принимаем к установке два трансформатора мощностью кВА.

Находим реактивную мощность, которую можно предать через трансформаторы в сеть 0,4 кВ.

квар (3.3)

Мощность НБК по первому этапу расчета

(3.4)

1577,3 – 1441,677 = 135,623 квар

Определяем дополнительную мощность НБК по условию снижения потерь по формуле

, (3.5)

где - расчетный коэффициент, зависящий от расчетных параметров К_р1 и К_р2 и схемы питания.

Значение К_р1 зависит от удельных потерь, приведенных затрат на НБК и потерь активной мощности. Значение К_р1 принимаем по таблице [4] равным15. Значение К_р2 принимаем по таблице равным 10. В зависимости от выбранных К_р1 и К_р2 по кривым определяем значение =0,45, тогда

,

т.е. =1,7, тогда = 135,6 + 1,7=137,3 кВар.

Расчетную мощность НБК округляем до ближайшей стандартной мощности комплектных конденсаторных установок (ККУ). Принимаем к установке ККУ типа ККУ-0,38-1-150 НУЗ левого и правого исполнения вводных ячеек суммарной мощности кВар.

Реактивная нагрузка, отнесенная на шины НН ГПП с учетом потерь в трансформаторах составит:

= 1577,3 - 150 + 13,6 = 1440,9 кВар (3.6)

Аналогичный расчет проведен для всех предприятий района. Данные расчетов занесены в таблицу 3.1.

Согласно исходным данным для РП-8, РП-5, ТП-6 установка БК не требуется.

Суммарная реактивная нагрузка на шинах НН ГПП составит:

(3.7)

=1440,9 + 280,97 + 359,19 + 246,1 + 260,87 + 516,27 +

+ 1597,44 + 503,07 + 1523,94 = 6729,05 кВар

= 2028 + 1310,4 + 1298,7 = 4637,1 кВар

(3.8)

= 6729,05 + 4637,1 = 11356,15 кВар

Это удовлетворяет условию поддержания коэффициента мощности района на уровне cos = 0,93.

Следовательно, установка высоковольтных батарей конденсаторов не требуется.

Таблица 3.1 – Расчет мощности трансформаторов потребителей и конденсаторных установок

1. 4 Выбор числа и мощности трансформаторов ГПП

Учитывая наличие потребителей I и II категории надежности, принимаем к установке на ГПП два трансформатора.

Для определения номинальной мощности трансформаторов найдем среднюю нагрузку по суточному графику в соответствии с выражением

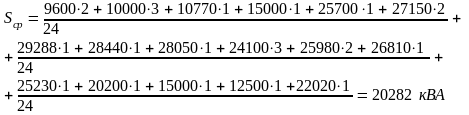

, (4.1)

Рассчитаем коэффициент :
