На компрессорной установке контролируются следующие параметры:
Низкое давление воздуха КИП на установке 331А, при 0,4 МПа срабатывает сигнализация 331PAL7.
Высокое содержание углеводородов в машзале установки 331А при 20 % от НКПВ (первый порог) срабатывает световой и звуковой сигнал в машзале, сообщение на мониторе оператора. Включение вытяжных вентиляторов В-1, В-2, В-3, В-4, В-5, В6-1, В6-2, В-7. 331QAH-1 точки 1-7.
При 50 % (второй порог) срабатывает световой и звуковой сигнал в машзале, сообщение на мониторе оператора. Включение аварийно-вытяжной вентиляции В-1, В-2, В-3, В-4, В-5, В6-1, В6-2, В-7. 331QAHН-1 точки 1-7.
Высокое содержание углеводородов на машдворе установки 331А при 20 % от НКПВ (первый порог) и 50 % от НКПВ (второй порог) 331QAH-1,331QAHН-1 точки 1-7 включается световая и звуковая сигнализация. Появляется сообщение на мониторе оператора на мониторе рабочего места оператора.
Высокое содержание сероводорода в машзале установки 331А 3 мг/м³ (первый порог), очень высокое содержание сероводорода 10 мг/м³ (второй порог) 331QAH-3, 331QAHН-3 точки 1-4, включается световой и звуковой сигнал в машзале, сообщение на мониторе оператора. Включение аварийно-вытяжных вентиляторов В-1, В-2, В-3, В-4, В-5, В6-1, В6-2, В-7.
Высокое содержание сероводорода на машдворе установки 331А 3 мг/м³ (первый порог), очень высокое содержание сероводорода 10 мг/м³ (второй порог) 331QAH-3, 331QAHН-3 точки 5-7, включается световой и звуковой сигнал в машзале установки 331А, появляется сообщение на мониторе рабочего места оператора.
В случае пожара в машзале установки 331А включается световой и звуковой сигнал в машзале, появляется сообщение на мониторе рабочего места оператора. Отключение аварийно-вытяжных вентиляторов В-1, В-2, В-3, В-4, В-5, В6-1, В6-2, В-7 и приточных вентиляторов П1-1, П1-2, П2-1, П2-2. Обслуживающий персонал установки 331А действует на основании плана ликвидации аварии.
Во избежание возникновения пожара необходимо:
- не допускать пропуска газа во фланцевых соединениях и через концевые уплотнения;
- перед пуском продувать компрессор инертным газом (азотом). Степень продувки контролировать анализом кислорода в продувочном газе (не более 1 %);
- следить за правильностью распределения давления по ступеням;
- следить за температурой охлаждающей воды на выходе (не более 40 ºС);
- следить за температурой газа в конце сжатия каждой ступени;
- следить за исправным состоянием предохранительных клапанов;
- следить за затяжкой фундаментных болтов компрессора и его агрегатов, так как все болты должны быть затянуты равномерно;
- следить за состоянием фундамента;
- содержать в чистоте компрессор и помещение машзала;
- следить за сливом масла из охладителя при остановке компрессора;
- следить за уровнем масла в аварийном баке.
5 Описание действующей системы автоматики
Система автоматического управления газоперекачивающим агрегатом 4ГЦ2-130/6-65 на базе комплекса средств контроля и управления МСКУ-СС 4510-55-06 предназначена для автоматического выполнения задач управления и регулирования агрегата 4ГЦ2-130/6-65 с электрическим двигателем, центробежным нагнетателем и вспомогательным технологическим оборудованием.
Составные части САУ размещаются в операторной ПЭБ, в блоке автоматики, в блоках и отсеках ЭГПА.
Объектом управления САУ является газоперекачивающий агрегат 4ГЦ2-130/6-65, содержащий центробежный нагнетатель, синхронный электрический двигатель с асинхронным запуском, а также оборудование и системы, обеспечивающие их работу:
- крановую обвязку ЭГПА;
- систему маслоснабжения, включающую маслосистему смазки двигателя, маслосистему уплотнения нагнетателя, маслосистему дегазации масла, систему охлаждения газа.
Описание устройства и работы САУ проводятся по структурной схеме САУ, приведенной на рисунке 4.
Работа с САУ осуществляются с помощью ПЭВМ пульта оператора и панели управления (ПУ).
САУ построена на базе комплекса средств контроля и управления МСКУ-СС 4510-55-06 (в дальнейшем - МСКУ), осуществляющего прием и обработку входных сигналов от аналоговых и дискретных датчиков объекта и формирование команд управления исполнительными механизмами. Технические средства МСКУ размещены в двух двусторонних приборных шкафах , которые устанавливаются в помещении ПЭБ. Основными компонентами МСКУ являются устройство управления (УУ), устройство регулирования (УР) и устройства связи с объектом дискретные (УСОД 1, УСОД 2). Описание и работа комплекса МСКУ приведены в руководстве по эксплуатации на комплекс 31.024500.07-55-06РЭ.

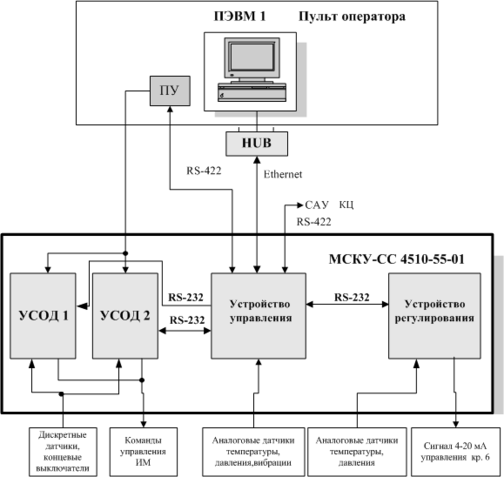

Рисунок 4 - Структурная схема САУ ЭГПА
В состав САУ входят аналоговые датчики технологических параметров САУ:
термопреобразователи сопротивления ТСМ 50М по ГОСТ Р 50353-92;
датчики
- давления типа «Метран-43Ф-Ех»;
- перепада давления типа «Метран-43Ф-Ех»;
- уровня типа «Сапфир-22ДУ-Ех»
с выходным сигналом постоянного тока 4-20 мА;
датчики
- виброскорости ИКЛЖ.402248.004-ПН1/ПЭ2/L3;
- виброперемещения ИКЛЖ.402248.003-ПН5/2ПВ2/2L3;
- осевого сдвига ИКЛЖ.402218.003-ПН2/ПВ2/L2
с выходным сигналом постоянного тока 4-20 мА.
5.1 Обзор технологии ОPC
Сравнительно давно в АСУ ТП обмен данными между программами и устройствами осуществляется с использованием стандарта OPC. Стандарт разработан ассоциацией OPC Foundation. По сути стандарт является аналогом технологии Plug’n’Play для программного обеспечения в сфере промышленной автоматизации. В настоящее время в ассоциации более 500 членов, и поддержка стандарта осуществляется всеми крупными производителями аппаратных и программных средств АСУ ТП и промышленными ассоциациями.
Технология OPC позволяет различным программным модулям, разработанным самостоятельно или другими компаниями, взаимодействовать друг с другом через унифицированный интерфейс. Стандарт OPC описывает два типа интерфейсов для приложений.
Первый тип интерфейса предназначен для обмена большими объёмами информации при высокой пропускной способности. Это специализированный интерфейс OLE custom interface. Второй тип интерфейса – OLE Automation interface – позволяет получать доступ к данным более простым способом. Он предназначен для использования в программах, написанных на языках Visual Basic (VB) и Visual Basic для приложений (VBA). Основным объектом данной технологии является OPC-сервер, который отвечает за получение данных, запрошенных клиентом, от соответствующего устройства управления процессом. На каждом сервере имеется некоторое количество OPC-групп, объединяющих наборы данных, запрос на получение которых поступил от клиента. Группы на сервере могут быть доступны нескольким клиентам одновременно или только одному клиенту. OPC группа содержит набор OPC-элементов, в которых хранятся данные, поступившие от соответствующего устройства управления процессами. Клиент может произвольно объединять элементы в группы. Схематично это изображено на рисунке 5.
Рисунок 5 – Структурная схема работы технологии OPC
В основе стандарта ОРС лежит технология DCOM (Distributed Component Object Model). Эта технология, встроенная в Windows, предназначена для организации взаимодействия между различными приложениями, в том числе и между приложениями, работающими на разных компьютерах. В настоящее время DCOM является основным средством взаимодействия программ в системе. Благодаря этой технологии между программами происходит двусторонний обмен, который позволяет не только клиенту вызывать функции сервера, но и серверу вызывать функции клиента.
Но при передаче данных на большие расстояния, что безусловно необходимо для АСУ ТП, DCOM имеет серьёзные недостатки. Один из главных недостатков — неприспособленность для работы в глобальной сети Интернет. Основная причина-
-это применение межсетевых экранов, или брандмауэров, которые защищают компьютер от несанкционированного доступа извне. Защита организована таким образом, что весь обмен по сети проходит через брандмауэр. Сетевой экран анализирует передаваемые пакеты, и если информация не соответствует настройкам системы безопасности, их прохождение блокируется. Технология DCOM может использовать различные транспортные протоколы для передачи данных, но преимущественно применяется TCP/IP. Обычно брандмауэры настраивают таким образом, чтобы максимально ограничить количество портов для выхода в глобальную сеть. Порты, используемые DCOM, чаще всего не являются разрешёнными для обмена данными, и открытие их существенно ослабляет защищённость от несанкционированного доступа.
Для решения этой проблемы можно использовать технологию туннелинга (tunneling) TCP, с помощью которой осуществляется передача данных через стандартный 80й порт брандмауэра. Этот порт обычно используется для передачи данных по HTTP –протоколу (протокол передачи гипертекста), и поэтому он, как правило, открыт. Но для осуществления туннелинга и передачи данных требуется установка специального программного обеспечения, входящего в Windows, COM Internet Services и IIS web-сервер (Internet Information Server). Успешный доступ через DCOM происходит в том случае, когда компьютеры находятся в одном домене или в одной рабочей группе, что указывает на возможность использования туннелинга TCP соответствующим образом настроенными брандмауэрами в пределах одного домена. Кроме проблем, связанных с передачей данных, существуют проблемы с аутентификацией клиента.
Учитывая данные сложности, ОРС-сообщество за последние 5 лет разработало универсальный ОРС-сервер (OPC UA) для систем HMI/SCADA. Технология OPC UA позволяет обеспечить надёжную связь клиентов, доступ к серверам данных через локальные вычислительные сети и Интернет, защищённое использование web-служб (http://www.opcfoundation.org). Фирма Iconics входит в число основателей ОРС-сообщества, давно иуспешно работает в области создания приложений, базирующихся на ОРС-технологии. В новой версии SCADA-системы GENESIS32 V9 Iconics используется встроенная поддержка технологии OPC UA и туннелинг OPC (компонент DataWorX32). Новая технология туннелинга OPC включена во все модификации DataWorX32 V9 и позволяет связывать удалённый OPC-сервер с локальными клиентами устойчивым и безопасным способом. Туннелинг OPC основан на мощной коммуникационной платформе GenBroker™, которая обеспечивает высокоэффективную и устойчивую связь, заменяя протокол DCOM Microsoft. Функциональная схема туннелинга OPC представлена на рисунке 6.
Рисунок 6 – OPC-архитектура туннелинга
Все OPC совместимые приложения-клиенты могут обмениваться данными с локальными устройствами или по сети. Кроме того, обмен может осуществляться более чем с одним сервером OPC одновременно.
6 Сравнение существующих готовых решений САУ ГПА
6.1 Программно-технический комплекс АСКУД-01 НПК РИТМ
Система предназначена для автоматизированного контроля, управления и диагностирования работоспособности турбокомпрессорного и прочего оборудования на предприятиях нефтегазового и теплоэнергетического комплексов, химической и энергетической промышленностей.
Система построена по принципу открытой архитектуры на базе измерительных и управляющих модулей, работающих по каналу RS485 в протоколе Modbus RTU с многоуровневым резервированием.
