После завершения импорта данных на рабочем экране и в окне навигации появится отображение сети, которую следует проанализировать.

Открываем операцию " Протокол " чтобы убедиться в том, что в протоколе импорта файла отсутствуют сообщения об ошибках.

В протоколе будут присутствовать сообщения об ошибках в том случае, если исходный файл содержит фатальные ошибки препятствующие импорту. В протоколе фиксируется характер ошибки и номер строки импортируемого файла в которой эта ошибка обнаружена.

Откроем операцию " Просмотр " и просмотрим содержание импортируемого файла " Teo_xod.sdr ".

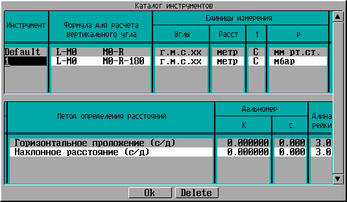

В функции " ОБЪЕКТ/Инструменты " уточняется тип используемого прибора. Необходимо обратить внимание на метод расчёта вертикального угла и метод определения расстояния (рисунок 3.10.).

Р
ис. 3.10.

Так как мы начали описание работы в модуле CREDO_DAT с обработки планового обоснования условившись, что полигонометрический ход и ход нивелирования IV класса у нас уравнены, значит существует файл формата " *.KAT " - каталог с исходными пунктами, информацию о которых мы можем импортировать в наш настоящий объект – " Teo_xod " по той же схеме, что и файл измерений с расширением SDR.

1. 3.4.2. " Ручной " ввод данных и редактирование ходов нивелирования IV класса

Функция " Данные/Ходы нивелирные " предназначена для " ручного " ввода и редактирования ходов геометрического нивелирования 2 – 4 классов и технического. В системе последний обозначается как класс 5.

Система позволяет совместно уравнивать ходы разных классов точности.

По операции " Ведомости ", данные измерений вводятся или редактируются в табличном редакторе. По операции " Удалить " Пользователь может удалить некоторые хода. По операции " Откл./Вост. " Пользователь может временно исключить из уравнивания любой ход сети.

При уравнивании нивелирования старших классов или высокоточного следует установить необходимую точность представления высот и превышений (" НАСТРОЙКА/Параметры ввода/вывода/Количество знаков отметки ").

При уравнивании только высотного обоснования, когда координаты пунктов неизвестны, но необходимо получить схему или чертёж надо в интерактивном режиме в рабочем окне создать пункты (" ПУНКТЫ/СОЗДАТЬ/ИЗМЕНИТЬ ") в какой - либо условной системе координат, указывая их местоположение визуально. В этом случае после предобработки данных на экране отобразится схема высотного обоснования, которую можно вычертить.

В нашем случае, при одновременной обработке плановых измерений и геометрического нивелирования пункты планового обоснования, являющиеся одновременно и высотными, вносить таким образом не надо – они включатся в схему нивелирных ходов автоматически. По запуску операции " Ведомости " необходимо выбрать ход для редактирования – нажимается правая клавиша мыши и на экране появляется окно редактирования (табличный редактор) и производится ввод данных измерений с клавиатуры.

В табличном редакторе вводятся: имя пункта, превышение (м.), длина (км.) или количество штативов секции. Перед началом ввода данных по ходу устанавливается класс нивелирования и делается выбор для определения единиц длины секций (километры/штативы). Поля для установления класса нивелирования и выбора единиц длины секции находятся в правой нижней части окна ввода. При их активизации курсором мыши выпадает меню выбора.

1. 3.4.3. Обработка данных

В первую очередь на данном этапе необходимо выполнить анализ данных измерений. Обратитимся к процедуре " ДАННЫЕ ". Поочерёдно выбирая пункты выпадающего меню " Пункты ", " Измерения ", " Жёсткие связи ", просмотрим операции " Ведомости ", содержащие данные полевых измерений и предварительной обработки. При необходимости отредактируем исходные данные.

Далее выполняем предобработку данных измерений. Если было внесено хотя бы одно изменение в данные по объекту, надо обязательно выполнить предобработку. Выбираем функцию " ОБРАБОТКА/Предобработка и операцию" " Расчёт ".

По окончании предобработки активизируем операцию " Протокол " и просмотрим протокол предварительной обработки данных.

Выбрав операцию " Результат " просмотрим ведомости, которые создаются в результате предобработки – " Ведомость предобработки " и " Ведомость линий и превышений ". При необходимости можно распечатать эти ведомости из программы CREDO.

Перед уравниванием есть возможность выполнить анализ сети для поиска и выделения грубых ошибок.

Выберем функцию " ОБРАБОТКА/Анализ".

В операции " Режим " установим необходимый режим при котором будем анализировать сеть. Рассматриваемая сеть содержит как плановые так и высотные измерения. Необходимый режим отметем " галочкой ".

Выберите операцию " L1 – анализ ". После этого произойдёт автоматический поиск грубых ошибок по всей сети. В результате на экране выдаётся сообщение, указывающее на наличие либо отсутствие ошибок.

Анализ можно выполнять двумя способами: «вручную», используя интерактивную операцию «Цепочка», и «автоматически» - при помощи операции «L1 – анализ», используя приём уравнивания по L1 – метрике, то есть уравнивая сеть не по минимуму суммы квадратов поправок, а по минимуму суммы модулей поправок.

При наличии ошибок можно просмотреть протоколы анализа, воспользовавшись операцией " Результат ".

1. 3.4.4. Уравнивание хода

Для уравнивания сети выбираем функцию "ОБРАБОТКА/Уравнивание".

Необходимые режимы уравнивания указываем «галочкой» в операции "Режим". Выберем операцию "Уравнивание". Установим курсор в рабочем окне и нажмём [правую] клавишу мыши. В окне " Способ выбора " выберем участок сети или укажем определённые пункты сети для уравнивания. В нашем примере выбираем пункт меню " 6.Все ".

Таким образом, произойдёт уравнивание всего хода. В процессе уравнивания возможны предупреждающие сообщения о наличии в протоколе предобработки записей об ошибках, которые надо устранить.

Исправим ошибки в описаниях ходов открыв операцию " Ведомость " по точкам указанным в протоколе обработки измерений. Повторим операцию "Уравнивание".

Активизируем операцию "Результат" и просмотрим сформированные в процессе уравнивания каталоги и ведомости. Каталоги и ведомости можно распечатать из программы CREDO нажав кнопку [Print]. Они находятся в файлах с расширением " teo_xod.v0* ".

2. 3.4.5. Экспорт результатов обработки

Так как следующим шагом в обработке полученных результатов измерений является построение цифровой модели местности необходимо передать имеющуюся информацию из CREDO_DAT в CREDO_TER. Обмен между двумя этими модулями происходит через Открытый Обменный Формат (ООФ).

Выберем функцию " ДАННЫЕ/Экспорт ".

В операции " Формат " отметим " галочкой " необходимый формат для экспорта – в нашем примере " 1.ООФ " (Открытый Обменный Формат). Находясь на выбранном пункте нажмём [ левую ] клавишу мыши, затем в окне " Кодировка ООФ " установим необходимые параметры кодировки при экспорте. Мы будем экспортировать данные в системы комплекса CREDO.

Выберем операцию " Экспорт ". Установим курсор на любое место в рабочем окне и нажмём [правую] клавишу мыши.

В окне "Способ выбора" выберем пункт меню " 6.Все ". При этом будет производиться экспорт всех точек.

Выбранная в нашем случае " вся сеть " подсветится. Вновь нажимаем [правую] клавишу мыши, после чего выпадает меню выбора. Вновь подтверждаем выбор. Нажимаем на кнопку [Export], после чего начнётся процесс экспорта.

В появившемся окне запроса введём номер слоя цифровой модели местности. В дальнейшем, находясь в системах CREDO_TER и импортируя геодезические данные, мы убедимся, что они будут размещены в указанном слое ЦММ. В этом же слое будет сформирована цифровая модель рельефа.

В процессе экспорта возможны сообщения об ошибках. Проигнорируем их нажав на кнопку [Cancel]. Просмотрим протокол ошибок после окончания экспорта.

Для того чтобы процесс экспорта проходил корректно (отсутствовали сообщения об ошибках) коды пунктов в ведомости измерений должны соответствовать кодам пунктов в таблице кодов (файл в каталоге " CREDO/CMM ").

Активизируем операцию " Результат " и просмотрим файл Taxeo_izm.TOP, сформированный в результате экспорта. При необходимости можно распечатать его из программы нажав кнопку [Print]. Помимо экспорта результатов обработки в программном модуле CREDO формировались таблицы обратной геодезической задачи для разбивки опор мостового перехода которые представлены в приложении Г.

4. ПРИБОРЫ И МЕТОДЫ ОПРЕДЕЛЕНИЯ ПУНКТОВ ГЕОДЕЗИЧЕСКОЙ РАЗБИВОЧНОЙ СЕТИ

4.1. Исходные данные

В качестве исходного пункта использована спутниковая референц – станция «ГЕО», расположенная в г. Калуге считывающая данные со спутников круглосуточно в режиме статики.

Ниже приведены характеристики референц – станции «ГЕО» и её эксплуатационные параметры:

- двухчастотный (L1+L2) приёмник спутниковых сигналов GPS/ГЛОНАСС «ODYSSEY_e»;

- маска (предельный угол возвышения спутников для приёма) – 0 градусов над горизонтом;

- интервал записи эпох: 2 секунды.

4.2. Привязка референц – станции

Привязка референц – станции «ГЕО» произведена от пунктов государственной геодезической сети – «Шопино» (2 кл.), «Петрово» (3 кл.), «Литвиново» (2 кл.) и «Тинино» (3 кл.).

Ниже приведена схема привязки.

4.3. Определение координат пунктов разбивочной основы

Определение координат пунктов разбивочной основы выполнено комплектами спутниковой геодезической аппаратуры статическим способом от спутниковой референц – станции «ГЕО».

Измерения выполнялись одновременно на восьми пунктах разбивочной основы. Время измерений от трёх до четырёх часов. Запись сигналов производилась с дискретностью 2 сек.

Ниже приведена схема привязки пунктов разбивочной основы.

Обработка данных GPS – измерений выполнена при помощи программы «Pinnacle». GPS – измерения выполнены комплектами двухчастотной спутниковой геодезической аппаратуры HiPer (6 приёмников), Odyssey

(1 приёмник), «Marant» (1 приёмник) с точностью измерения в плане 3 мм + 1 ppm. Результаты GPS – измерений приведены в приложении Д.

5. Техника безопасности

ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ТУЛЬСКИЙ ТРЕСТ ИНЖЕНЕРНО – СТРОИТЕЛЬНЫХ ИЗЫСКАНИЙ» ЗАО «ТулаТИСИЗ», в дальнейшем "ТулаТИСИЗ" проводит топографо – геодезические работы при изысканиях, строительстве и исполнительных съёмках в Тульской, Калужской и Орловской областях РФ. Офис " ТулаТИСИЗ " расположен в г. Тула, ул. Волнянского, д. 2.

В этой главе описывается организация охраны труда в ЗАО " ТулаТИСИЗ " в общем, и меры безопасности при обработке топографо – геодезических работ на компьютере в Отделе тополинейных изысканий " ТулаТИСИЗ ".

2. 5.1. Экологическая оценка района расположения места работы

На экологическую обстановку в районе работ оказывает большое влияние областной центр г. Калуга, расположенный в 15 м. на восток от объекта.

В таблице 5.1. показана зависимость состояния атмосферного воздуха от количества объектов и источников загрязнения атмосферы.

Таблица 5.1.

г. Калуга	2000	2001	2002	2003	2004	2007	2007 в % к 2008
Количество предприятий, имеющих выбросы загрязняющих веществ*	23	28	26	24	24	26	30
Количество источников вредных выбросов – всего	7852	7594	7310	6992	4822	4589	95
Из них – организованных	7427	7227	6948	6618	4410	4245	96
В процентах к количеству источников	95	95	95	95	91	93	X

Для оценки степени загрязнения атмосферного воздуха служит безразмерная величина, называемая индексом загрязнения атмосферы (ИЗА). ИЗА рассчитывается по пяти ингредиентам, наиболее загрязняющим атмосферу города. При этом учитываются относительное превышение среднесуточной предельно допустимой концентрации и класс опасности каждой из пяти приоритетных примесей. В соответствии с существующими методами оценки уровень загрязнения считается низким, если ИЗА ниже 5, повышенным – при ИЗА от 5 до 6, высоким – при ИЗА от 7 до 13, очень высоким – при ИЗА больше 13 (значение ИЗА для г. Калуги в таблице 5.2.).

Индекс загрязнения атмосферы в городах

Таблица 5.2.

	ИЗА	Вещества, определяющие загрязнение	Отрасль ответственная за высокий уровень загрязнения
г. Калуга	9.88	формальдегид, диоксид азота, пыль, фенол	приборостроение, химическая, автотранспортная

Продолжает оставаться высоким уровень запылённости городов. Наибольшая разовая концентрация пыли на уровне 14 ПДК фиксировалась в Калуге.

Определение содержания в атмосферном воздухе трикрезола проводилось в Калуге – источником выбросов примеси является ЗАО КЗАМЭ (электротехническая отрасль промышленности).
