Обработку данных можно вести в виде " сквозной " обработки объектов в режиме реального технологического времени, а также использовать задачи системы для решения отдельных частных задач.

В системе CREDO_DAT_PLUS данные готовятся в табличных редакторах или импортируются из внешних файлов в форматах электронных тахеометров разных типов. В системе нет функций, позволяющих принимать данные непосредственно с электронных тахеометров. Передача данных с тахеометров осуществляется с помощью программ, входящих в их программное обеспечение.

Файлы базы, исходных данных, результатов по объекту именуются как " nnn.xxx ". Имя " nnn " для всех файлов всех типов соответствует номеру объекта. Расширение " ххх " характеризует назначение файла. Ниже описано соответствие расширений файлов, создаваемой системой, типу хранящейся в них информации:

KFL – информация по точкам обоснования и тахеометрии.

OFL – данные " сырых " измерений.

VCT – жёсткие связи.

INR – библиотека инструментов.

TAH – журнал тахеометрической съёмки.

TOB – ведомости (журналы) теодолитных ходов.

NIV – ведомости нивелирных ходов.

KUZ – коды условных знаков.

CKO – таблица допустимых погрешностей.

KOB – карточка объекта.

CFG – конфигурация рабочей среды.

BIN – вспомогательные файлы (форматы, планшеты и т. п.).

V0x – ведомости с результатами обработки данных, т. е. выходные документы (x – номер соответствующей ведомости).

R0x – протоколы обработки в которых приводятся сообщения об ошибках (x – номер соответствующего протокола).

Для обмена данными между блоками системы используются файлы типа nnn.kat. Задачи, результатом работы которых являются координаты, могут передавать их в файл nnn.kat.

Данные по пунктам обоснования могут храниться в текстовых файлах типа KAT. Файл nnn.kat содержит:

NN пункта – номер (имя) пункта может содержать до 8 символов или чисел.

Код пункта – 100 – рядовой пункт (точка), 99 – исходный пункт сети.

Х – абсцисса пункта.

Y – ордината пункта.

H – отметка пункта.

Для пунктов не имеющих отметки вводится H = 10000.000.

NN – код связи, 9999 – исходный пункт с дирекционным углом для теодолитных ходов и сетей, 0 – связь с пунктами теодолитных ходов и сетей отсутствует. В остальных случаях – пункт теодолитного хода или сети c которым связан текущий.

Параметр связи – дирекционный угол для исходного пункта (код связи 9999).

Номера пунктов связи – номера пунктов направлений связи линейно – угловых сетей.

Удаление, просмотр файлов данных по объекту выполняется либо в соответствующих операциях задач, либо при помощи специальных сервисных задач.

Имена точек, импортируемые из файлов электронных тахеометров или вводимые с клавиатуры, в ведомостях могут быть любыми: буквенными, цифровыми, буквенно – цифровыми. Допускается использовать символы " - ", " _ ", " . ". Использование других небуквенных и нецифровых символов и пробела внутри имён нежелательно. Имена пикетов для тахеометрической съёмки (рукописный журнал) могут быть только цифровыми.

В системе используются два типа имён: уникальные и подчинённые.

Уникальные имена предназначены для пунктов планово – высотного обоснования и должны быть индивидуальными для каждого пункта в пределах всего обрабатываемого объекта. Не допускается один и тот же пункт именовать по – разному – пункты Т1, Т.1 и Т – 1 при обработке воспринимаются как разные пункты.

Подчинённые – относятся к определённой станции, но должны быть уникальными в пределах станции с которой они определялись. Точки с такими именами создаются:

• в журнале тахеометрической съёмки при вводе с клавиатуры;

• в ведомости измерений при вводе с клавиатуры в графе " Имя цели ". В этом случае перед именем такого пункта ставится [ Пробел ], имя пункта при этом подсвечивается синим цветом.

Переходные (висячие) точки должны иметь уникальные номера.

Обработка объекта при получении удовлетворительной оценки точности результатов уравнивания должна завершаться экспортом координат (созданием файлов KAT для землеустроительных расчётов и файлов открытого обменного формата – TOP и ABR для CREDO_TER), а также выводом чертежей и распечаткой необходимых ведомостей.

Следовательно, при выходе из задачи и сохранении данных на диске сохраняется первичная информация – исходные данные и измерения. Все рассчитанные и уравненные координаты также сохраняются, но при загрузке программой используются как предварительные, и для продолжения работы необходимо выполнить операцию " Уравнивание ".

При необходимости Пользователь может сохранить результаты уравнивания, отключив опцию предобработки в функции " НАСТРОЙКА/Параметры ввода/вывода/Настройка ввода/вывода/Предобработка при загрузке ". При последующей загрузке объекта предобработка автоматически не проводится и работа в новом сеансе продолжается с уже уравненными координатами.

Такой принцип обработки эффективен при работе с небольшими объектами или с данными, принятыми с электронных приборов. При обработке больших объектов, данные которых вводятся с клавиатуры, удобнее разделять обработку планово – высотного обоснования и тахеометрию по разным объектам (использовать разные имена). Обмен данными можно осуществлять либо через файлы открытого обменного формата, либо через файлы " nnn.kat ".

2. 3.3. Краткое описание интерфейса CREDO_DAT_PLUS

В интерфейсе CREDO_DAT_PLUS присутствуют необходимые стандартизированные компоненты CUA (Common User Access): кнопочное меню – меню процедур (верхний горизонтальный ряд), выпадающие меню – меню функций и операций, окна запросов и диалога.

Интерфейс включает кнопки (левый вертикальный ряд) и окна для визуализации объекта. Принцип визуализации заключается в том, что объект представляется неподвижным в области пользовательских координат, а функциональные окна (рабочее и навигационное) перемещаются по объекту. Поэтому, например, нажав верхнюю вертикальную кнопку, перемещают вверх не объект, а окно " над " объектом.

При изменении масштаба уменьшается или увеличивается предметная область отображения, а не сам объект.

После загрузки системы Пользователь входит в рабочую среду, где и находится во время работы. Рабочая среда включает в себя:

• верхний горизонтальный ряд кнопок определяет процедуру – группу работ системы (" ОБЪЕКТ ", " ДАННЫЕ ", " ОБРАБОТКА ", " СЪЁМКА ", " РАСЧЁТЫ ", " НАСТРОЙКА ", " ВЫХОД ");

• после активизации процедуры появляется выпадающее меню с названием функций, соответствующих выбранной процедуре. После активизации функции появляется второй ряд кнопок с наименованием соответствующих операций.

Самую большую часть экрана занимает рабочее окно, в котором подробно отображается фрагмент обрабатываемой местности и процессы, происходящие при работе с объектами (рисунок 3.2.).

Процедура "Данные"

Функция "Пункты "

Операция "Создать/Изменить"

Рис. 3.2.

Вертикальные кнопки рабочего окна предназначены для реализации некоторых сервисных возможностей, что позволяет управлять визуализацией обрабатываемого объекта в любой момент работы. Они доступны в процессе текущего построения.

В окне навигации отображается всё поле точек обрабатываемого объекта, конфигурация создаваемой сети планово – высотного обоснования, а также прямоугольник, в границах которого объект отображается в данный момент в рабочем окне. Окно навигации помогает ориентироваться на объекте, определить расположение рабочего окна, позволяет быстро сформировать удобную область отображения, менять размеры и положение фрагмента объекта для доступа к новым данным.

Кнопки управления окном навигации обеспечивают возможность выделения из объекта любой части в любом масштабе для более удобного управления визуализацией в рабочем окне.

В информационном окне отображается текущая текстовая и цифровая информация:

• текущий масштаб изображения в рабочем окне;

• координаты X, Y текущего положения курсора;

• расстояние и дирекционный угол " резинки " при построениях;

• имя и номер текущего обрабатываемого объекта;

• объём свободной оперативной памяти.

В окне подсказки бегущая полоса сопровождает работу автоматических процессов. В процессе работы появляются динамические информационные окна и окна запроса, в которых Пользователь редактирует поля запроса или выбирает необходимое действие из кнопочного меню этих окон.

2. 3.4. Поэтапное описание обработки полевых геодезических измерений, выполненных в ходе закладки пунктов разбивочной геодезической сети на участке работ в модуле CREDO_DAT

В этом разделе будут описаны этапы обработки измерений, сделанных в поле при помощи электронного тахеометра NICON в программном модуле CREDO_DAT на примере вычисления планово – высотного обоснования – нивелирование IV класса. Обработка сетей сгущения (полигонометрии IV класса, нивелировании IV класса) будет пропущена, так как программы вычислений отличаются только заданием параметров сетей. При уравнивании ходов планового обоснования будут использованы уравненные ранее координаты и отметки пунктов полигонометрии IV класса и нивелирования IV класса. Рассмотрение обработки планово – высотного обоснования представляется более интересным, потому что его непосредственные результаты будут использоваться при обработке тахеометрической съёмки и дальнейшего построения цифровой модели местности участка работ.

Для выполнения обработки в системе CREDO_DAT данных, полученных с электронного тахеометра NICON, необходимо решить следующие основные задачи:

1. Импорт данных.

2. Обработка данных.

3. Экспорт результатов обработки.

Работу в CREDO_DAT начнём с создания каталога конкретно для этой работы - " Rasch – credo ".

1. 3.4.1. Импорт данных об измерениях на пунктах с электронного тахеометра NICON

Откроем каталог " Rasch – credo ". Запустим CREDO из этого каталога, выберем пункты меню " Геодезические работы "/CREDO_DAT_PLUS и войдём в эту систему.

После загрузки системы в окне запроса вводим имя обрабатываемого объекта.

Заполним карточку объекта - функция " ОБЪЕКТ/Карточка ". Необходимый минимум информации: наименование объекта, масштаб (1 : 1000). Обязательно уточнить класс плановой сети, который определяет допустимые среднеквадратические ошибки. Класс сети выбираем клавишей [Пробел].

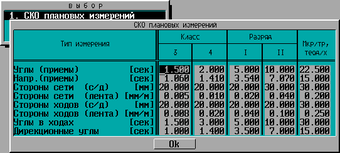

В функции " ОБЪЕКТ/Классы " уточняем или редактируем допустимые и относительные средние квадратические ошибки плановых измерений, если в этом есть необходимость (рисунок 3.5.).

Р ис. 3.5.

При обработке данных мы не используем функцию " ОБЪЕКТ/Параметры ", поскольку объект обрабатывается в условной системе координат.

Следующим шагом будет открытие функции " ДАННЫЕ/Импорт файла ". Войдём в операцию " Формат " и выберем из выпадающего меню соответствующий тип прибора, в данном случае – " NICON DTM300 ".

В операции " Настройка " уточнить следующие параметры. В пункте " 3.Расширение файлов " указать расширение SDR.

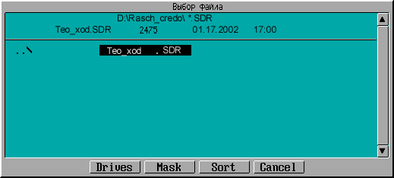

Нужно выбрать операцию " Файл " и задать в окне запроса " *.SDR " для поиска файлов (рисунок 3.8.). После нажатия на кнопку [ Ok ] в окне выбора файлов выбрать файл " Teo_xod.SDR ".

Р
ис. 3.8.

В процессе загрузки автоматически происходит предобработка, то есть вывод среднего из полуприёмов, приёмов, расчёт превышений и горизонтальных проложений, расчёт предварительных координат пунктов. Форматы SDR содержат всю необходимую для работы информацию, поэтому в специальной настройке нет необходимости.

В процессе полевых работ лучше кодировать станции, тогда при обработке в CREDO не нужно будет задавать исходные пункты и повторять предобработку. Параметры используемого инструмента формируются автоматически из данных файла импорта. Если при предобработке в информационном окне появляется сообщение о некорректной ситуации, то его следует проигнорировать, нажав на кнопку [ Cancel ].
