– расстояние между профильными точками с рабочими отметками H1, H2, м;
Н1 и Н2 – величина рабочих отметок, м.
Первый километр
Второй километр
Третий километр
Определение объема выемок и насыпей на участке. Объемы земляных работ определяются таблицами в зависимости от типа поперечного профиля и величины рабочих отметок на прямых и кривых участках пути, а также по средним рабочим отметкам и длиной участков с помощью формулы:
где L‑длина участка, км;
q – на километровый объем земляных работ.
Первый километр →выемки
Второй километр
Насыпь
Третий километр
Выемка
Насыпь
Разработка вариантов механизации, определение количества машин.
Землеройный комплект состоит из ведущей машины, которой может быть экскаватор, скрепер, бульдозер и другие машины. Также из машин и механизмов, обслуживающих ведущую машину и выполняющих транспортные и вспомогательные работы. Выбор рационального комплекта землеройных машин производится по характеристикам ведущих машин. Максимальные рабочие отметки насыпей и выемкой при поперечной возке грунта бульдозерным комплектом составляет 2 метра, а скреперным комплектом с экскаватором-дроглайным, работающих в отвал:
Предельные значения дальности возки грунта составляют для бульдозеров 100
150 м, для скреперов прицепных с емкостью ковша до 8м3-500 м.
Предельные значения возки грунта составляют: для скрепера прицепного с емкостью ковша до 9м3-1500 м; с емкостью ковша 15м3-2000 м; для экскаватора с самосвалом с емкостью ковша 0,65–1,5м3-3000 5000 м.

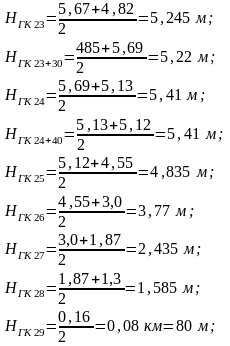

Таблица 14.1 – Пикетный и помассовый объем работ
| № участка | Километр ПК | Средняя рабочая отметка, м | Длина участка, м | Поникетные объемы работ, м3 | Помассовые объемы работ, м3 | ||
| Выемка | Насыпь | Насыпь | Выемка | ||||
| 1 км | 0+1 1+2 2+3 3+4 4+5 5+6 6+7 7+8 8+9 9+0,2 9,2+0,8 | 1,99 2,62 2,895 2,245 1,435 1,88 3,97 5,08 3,395 2,09 81,15 | 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,02 0,08 | 2810,58 3930,6 4465,0 3246,93 2017,922 2629,96 6731,75 9437,048 5444,13 596,522 1168,056 | 42510,2 | ||
| 2 км | 0+0,33 0,33+0,67 1+2 2+0,7 2,7+0,3 3+4 4+5 5+6 6+7 7+0,3 7,3+0,7 8+9 9+0,3 9,3+0,2 9,5+0,1 | 0,7 0,145 0,19 1,98 2,43 2,77 3,24 3,28 3,445 4,385 6,71 6,955 6,955 9,47 11,97 | 0,033 0,067 0,1 0,07 0,03 0,1 0,1 0,1 0,1 0,03 0,07 0,1 0,03 0,02 0,01 | 99,6759 194,94 298,06 823,746 3161,82 3915,2 3991,35 4249,35 2085,05 8082,214 12222,71 3666,813 3666,813 4099,644 3083,604 | 4973,61 | ||
| 3 км | 0,3+0,4 0,7+0,3 1+0,2 1,2+0,8 2+0,4 2,4+0,6 3+0,3 3,3+0,7 4+0,4 4,4+0,6 5+6 6+7 7+8 8+0,9 8,9+0,1 9+10 | 4,78 1,525 0,265 0,975 3,81 5,245 5,22 5,41 5,125 4,835 3,775 2,435 1,585 0,065 0,08 0,405 | 0,04 0,03 0,02 0,08 0,03 0,06 0,03 0,07 0,04 0,06 0,1 0,1 0,1 0,09 0,01 0,1 | 1010,68 2634,2 5910,75 2933,22 7210,39 3816,24 5278,53 6287,75 3588,13 2158,11 81,081 | 2038 440,595 54,378 | 2538 | 40908,8 |
|
|
| ||||||
Скрепера применяются для разработки грунтов I и II категории, без рыхления грунта. Группы III и IV категории должны быть предварительно разрыхлены.
Количество ведущих машин в i‑том комплекте на j‑том участке определяется по формуле:
где
– объем земляных работ на j‑том участке, м3.
b – число рабочих смен в сутки, b=2;
T – срок выполнения работ, рабочие сутки;
– эксплуатационная, сменная производительность i‑той ведущей машины на j‑том участке,
.
I участок
Выбираем скрепер самоходный – комплект Д‑392, трактор толкач Т‑100 м, каток прицепной Д‑263, электростанция передвижная ЖЭС‑45
-
Количество машин ведущих в скреперном комплекте.
где 8 – продолжительность смен, часы;
– норма часовой выработки ведущей машины,
– коэффициент, учитывающий вредные производственные факторы и условия,
;
– переходной коэффициент от производственных норм выработки к сменным,
;
-
Экскаваторный комплект.
Экскаватор Э‑5015Н, дальность продольной возки.
Грузоподъемность автомобильная 7–10 тонн, количество автомобилей – 6 шт.
II участок
Поперечная возка.
А=130;
1. Экскаваторный комплект
Экскаватор Э‑303Б
2. Экскаваторный комплект.
Экскаватор Э‑852Б
Норма часовой выработки
Эксплуатационная сменная производительность
– количество машин
III участок
1. Экскаваторный комплект
Экскаватор Э‑303Б
Дальность возки lср=320 м.
Норма часовой выработки:
.
Эксплуатационная сменная производительность:
Количество машин
2. Экскаваторный комплект.
Экскаватор Э‑625Б
Норма часовой выработки:
Эксплуатационная сменная производительность:
Количество машин
IV участок
А=95.
, определяет дальность возки lср для выемки.
1. Скреперный комплект.
Скрепер прицепной Д‑374Б
Норма часовой выработки:
Эксплуатационная сменная производительность:
Количество машин
-
Экскаваторный комплект.
Экскаватор с прямой лопатой Э‑1001А
Норма часовой выработки:
Эксплуатационная сменная производительность:
