2.9 Уточненный расчет ведомого вала

Материал вала – сталь 45 нормализованная, σ_в = 570 МПа. Предел выносливости при симметричном цикле изгиба:

σ_-1 ≈ 0,43 · σ_в,(77)

σ_-1 = 0,43 · 570 = 246 МПа.

Предел выносливости при симметричном цикле касательных напряжений:

τ_-1 ≈ 0,58 · σ_-1,(78)

τ_-1 = 0,58 · 246 = 143 МПа.

Сечение А – А.

Коэффициент запаса прочности по формуле [3, с.100]:

,(79)

где амплитуда и среднее значение отнулевого цикла:

.(80)

Диаметр вала в этом сечении 75 мм. Концентрация напряжений обусловлена наличием шпоночной канавки. k_σ=1,59 и k_τ = 1,49 [3, с.98]; масштабные факторы ε_σ = 0,775 и ε_τ = 0,67; коэффициенты ψ_σ = 0,15 и ψ_τ = 0,1; М₂ = 1260 · 10³ Н·м.

.(81)

При d = 75 мм; b = 20 мм; t₁ = 7,5 мм

= 78,6 · 10³ мм³.

= 8 МПа,

s = s_τ = = 7,8.

Изгибающий момент в горизонтальной плоскости:

М' = R_x3 · l₂ = 4554 · 78,5 = 357,49 · 10³ Н·м.

Изгибающий момент в вертикальной плоскости:

M" = R_y3 · l₂ + F_a · = 902 · 78,5 + 2786 · 138,039 = 445 · 10³ Н·мм.

Суммарный изгибающий момент в сечении А – А:

М_А–А = ≈ 333 · 10³ Н·мм.

Момент сопротивления изгибу [3, с.100]:

,(82)

= 41,6 · 10³ мм³.

Амплитуда нормальных напряжений изгиба:

,(83)

≈ 8 МПа,

среднее напряжение σ_m = 0.

Коэффициент запаса прочности по нормальным напряжениям:

,(84)

= 14.

Результирующий коэффициент запаса прочности для сечения А – А

,(85)

≈ 6,8

получился близким к коэффициенту запаса s_τ = 7,8. Это незначительное расхождение свидетельствует о том, что консольные участки валов, рассчитанные по крутящему моменту и согласованные с расточками стандартных полумуфт, оказываются прочными, и что учет консольной нагрузки не вносит существенных изменений. Надо сказать и о том, что фактическое расхождение будет еще меньше, так как посадочная часть вала обычно бывает короче, чем длина полумуфты, что уменьшает значение изгибающего момента и нормальных напряжений.

Такой большой коэффициент запаса прочности (12,1 или 8,9) объясняется тем, что диаметр вала был увеличен при конструировании.

3.ЭКСПЛУАТАЦИЯ И РЕМОНТ ОБОРУДОВАНИЯ ЦЕПНОГО КОНВЕЙЕРА

В целях поддержания ленточного конвейера пригодном для эксплуатации состоянии и предупреждения преждевременного износа и поломок необходимо осуществлять качественное обслуживания, уход и своевременный ремонт оборудования.

Контроль за соблюдением правил обслуживания, и проведение ремонта возложены на ремонтные службы завода. Обеспечение правильной эксплуатации оборудования является также важнейшей обязанностью всего цехового персонала и в первую очередь производственных мастеров.

Эффективное использование оборудования возможно лишь при правильном его эксплуатации и бережном отношении к нему со стороны обслуживающего персонала.

Обслуживающий персонал обязан знать и строго соблюдать правила технической эксплуатации (ПТЭ) и инструкции по техническому обслуживанию, уходу за оборудованием. Знания соблюдение указанных правил и инструкции должны систематически проверяться.

Техническое обслуживание включает в себя:

- ежесменное техническое обслуживание

- ежесуточная проверка правильной эксплуатации и технического состояния.

- периодические технические осмотры, выполняемые после отработки оборудования определенного числа часов.[8]

3.1 Структура ремонтно-механической службы цеха

Цеховые ремонтные службы входят в состав производственных цехов и предназначаются для ремонтных операций по всем видам оборудования, установленного в цехе.[9]

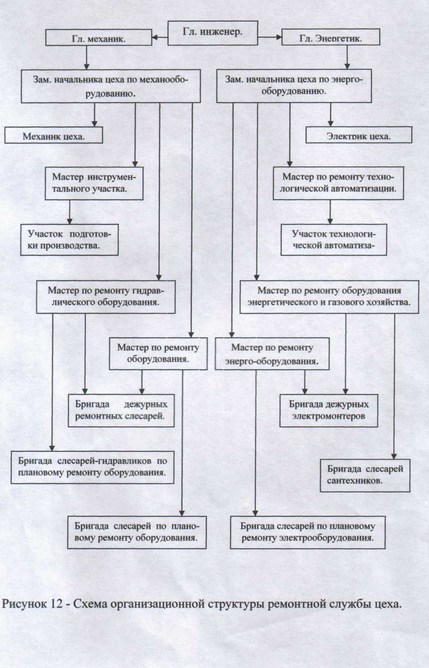

Рисунок 12 – Схема организационной структуры ремонтной службы цеха.

3.2 Годовой график планово-предупредительных ремонтов

Таблица 3 – Виды ремонтов.

Ленточный конвейер работает 21ч в сутки, 25,6 дня в месяц, используется по времени =87,5%.

Периодичность между ремонтами в месяцах состоит:

ТО =

Т =

К=

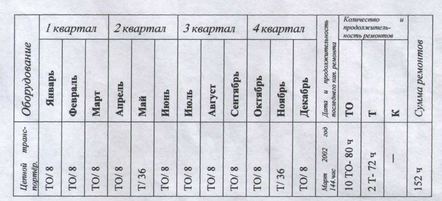

Таблица 4 – Годовой график планово-предупредительных ремонтов на 2010 год.

3.3 Межремонтное обслуживание, виды ремонтов и их содержание

Межремонтное обслуживание – это вид обслуживания (осмотр и текущий ремонт) включает наблюдение за выполнением правил эксплуатации оборудования, указанных в технических руководствах заводов – изготовителей, особенно механизмов управления, ограждений и смазочных устройств, а также своевременное устранение мелких неисправностей и регулирование механизмов.

Межремонтное обслуживание выполняют во время перерывов в работе оборудования, не нарушая процесса производства.

Межремонтное обслуживание выполняют рабочие, обслуживающие станки или оборудования, и дежурный персонал ремонтной службы цеха (слесари, электрики, смазчики и др.).

Межремонтное обслуживание оборудования проводят ежесуточно либо реже в зависимости от назначения оборудования. При работе оборудования в две смены осмотр и текущий ремонт осуществляют в не рабочую смену, а при работе оборудования в три смены межремонтное обслуживание выполняют на стыке двух смен.

Межремонтное обслуживание оборудования проводят наладчики и операторы, в случае необходимости привлекают слесарей цеховой ремонтной службы.

В период между ремонтами всё оборудование, работающее в условиях загрязненности, промывают. В эти же периоды меняют масло или пополняют его в оборудовании с централизованной и картерной системой смазки. Работу осуществляют по специальному графику.

Между плановыми ремонтами периодически проверяют герметическую точность деталей, а также проводят профилактическую проверку прецизионного оборудования по особому плану - графику.

Плановый осмотр оборудования проводят с целью проверки его состояния, устранения мелких неисправностей и выявления объема подготовительных работ, выполняемых при очередном плановом ремонте.

Ежесменное техническое обслуживание состоит в тщательном и своевременном обслуживании и выполняется эксплуатационным и дежурным персоналом. При этом устанавливается время и продолжительность обслуживания, распределение обязанностей между эксплуатационным и дежурным персоналом. Время ежесменного технического обслуживания может быть выбрано или во время смены, или между сменами. Ежесменное техническое обслуживание регламентируется инструкцией и включает наличие смазки в узлах сопряжения, проверяют действие рукояток управления, осмотр наружных частей машины, контроль-проверка легкодоступного изнашивающихся деталей. Обнаруженные мелкие дефекты устраняются немедленно.

Ежесуточная проверка правильной эксплуатации и технического состояния выполняется цеховыми и участковыми механиками и сменными мастерами. Отклонения в работе оборудования фиксируется в журнале, и устраняются.

Технические осмотры проводятся для проверки технического состояния оборудования, выявление и устранение неисправностей, а также определение объёма предстоящего планового ремонта. Результаты осмотра заносятся в агрегатный журнал. Технический осмотр выполняется ремонтным персоналом с участием эксплуатационного персонала по графику ремонтные смены, а также в период технологических простоев.

В состав технических осмотров входят:

- вскрытие люков, крышек.

- осмотр, проверка состояния узлов.

- выполнение мелких ремонтных работ.

- выявление объема работ для ближайшего планового ремонта.

- регулировка основных узлов.

- проверка правильности переключений и исполнения команд, подающих от пульта управления.

- проверка исправности ограничителей и упоров.

Проведение ремонта планируют в соответствии с ремонтными нормативами на каждую единицу оборудования. При этом принимают во внимание данные журнала учета работы оборудования, установленный межремонтный период, отработанные часы или смены за межремонтный период. В годовой план включают осмотровый, малый, средний и капитальные ремонты оборудования.

Для проведения межремонтного обслуживания и основных ремонтов необходим резерв запасных деталей. Запасные детали хранятся в кладовой, их запас постоянно возобновляется. Для снижения простоев оборудования к началу ремонта необходимо иметь большую часть запасных частей для замены изношенных. В зависимости от назначения запасные детали хранятся в готовом виде, в предварительно обработанном или в виде заготовок.

Плановый ремонт – это ремонт, предусмотренный национальной системой технического обслуживания и ремонта оборудования и выполняемый через установленное нормами количество часов, отработанных оборудованием, или при достижении установленного нормами технического состояния.

Неплановый ремонт – это ремонт, предусмотренный рациональной системой технического обслуживания и ремонта оборудования, но осуществляемый в неплановом порядке, по потребности.

Повреждения и износ деталей механической части оборудования могут быть разбиты на две группы, вызывающие необходимость в ремонтах, принципиально отличающихся по характеру входящих в них работ:

- износ и повреждения деталей внутри сборочных единиц, не вызывающие нарушения правильности взаимодействия сборочных единиц, хотя в ряде случаев приводящие к потере точности оборудования из-за возникновения вибраций при взаимодействии износившихся деталей;

- износ рабочих поверхностей базовых деталей сборочных единиц, приводящий к нарушениям первоначальных траекторий их взаимного перемещения и непосредственно вызывающий потерю точности или производительности оборудования.

Текущий ремонт – это плановый ремонт, выполняемый с целью гарантированного обеспечения работоспособности оборудования в течение установленного нормативами количества часов работы до следующего ремонта и состоящий в замене или восстановлении отдельных сборочных единиц и выполнении связанных с этим разборочных, сборочных и регулировочных работ.
