відділення планується встановити бункера об'ємом 10 м³, в яких буде за без-печуватися запас сировини на 0,5 діб.

Кількість бункерів розраховуємо за формулою:

(2.4)

де річна потреба в матеріалі, т;

нормативний запас, діб;

кількість діб роботи лінії;

об'єм бункеру, м³;

насипна маса матеріалу, т/ м³;

коефіцієнт заповнення (0,8÷0,9).

Кількість бункерів для зберігання глини становить:

Кількість бункерів для зберігання маріуполіту складає:

Приймаємо 2 бункери об'ємом по 10 м³ для зберігання глини і 1 бункер об'ємом 10 м³ для маріуполіту.

2.5.4 Стругач

Для подрібнення глини в проекті буде використовуватися стругач.

Необхідний фонд робочого часу:

год

Кількість глини, що потрібна для подрібнення складає т/год

Годинна потреба глини становить: т/год м³/год

Технічна характеристика стругача [10]:

Діаметр ріжучого диску, мм 1500

Кутова швидкість, об/хв 30

Загальна кількість ножів 36

Ширина ножа, мм 70

Нижній діаметр і висота завантажуємої

воронки, мм 1400×600

Продуктивність, м³/год 7

Потужність, кВт 10,3

Габаритні розміри м 3,3×1,8×1,3

Маса, кг 7160

Приймаємо до установки 1 стругач.

1. диск; 2-ножі; 3-сь; 4-підп'ятник; 5-ребра; 6-башмаки; 7- усічений конус; 8-тарілка; 9- зшкрібач; 10,11-шестерні

Рисунок 2.1 - Глинорізка з горизонтальним ріжучим диском

2.5.5 Кульові млини періодичної дії

Для мокрого помелу сировинних матеріалів при приготуванні шлікера планується застосовувати кульові млини періодичної дії.

год

До кульових млинів повинно надійти т/рік сировинних матеріалів, електролітів та води.

Необхідна годинна продуктивність млина:

т/год чи т/добу ( т/добу)

Необхідна кількість млинів складає:

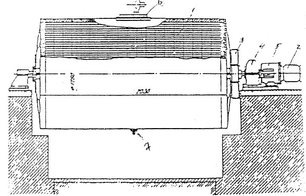

1 – барабан; 2 – електродвигун; 3 – муфта; 4 – редуктор; 5 – зубчаста передача; 6 – люк; 7 – пробка

Рисунок 2.2 - Кульовий млин періодичної дії

Приймаємо 14 кульових млинів (один резервний) з такою характеристик-кою [10]:

2.5.6 Пропелерні мішалки

Пропелерні мішалки застосовують для зберігання компонентів керамічної маси в рідкому стані.

Для агрегатів безперервної дії ефективний час роботи:

(2.5)

де К - календарний час роботи;

Р - час на ремонти.

год

Необхідна годинна продуктивність:

т/год м³/год м³/год)

З урахуванням необхідного запасу (старіння 16 год і запасна зміна 8 год) і коефіцієнту заповнення 0,85÷0,9:

- об'єм шлікеру м³

- об'єм басейну м³

Приймаємо 9 пропелерних мішалок об'ємом по 10 м³ для старіння шлікеру і 2 витратних. Усього 11 пропелерних мішалок об'ємом по 10 м³ з такою характеристикою СМ - 244 [10]:

Резервуар:

• глибина, м 2,5

• діаметр, м 3,75

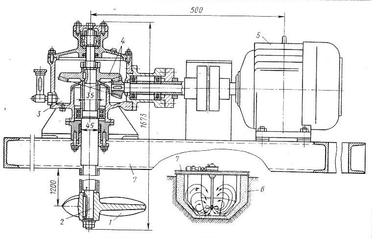

1 – трьохлопастний гвинт; 2 – вертикальний вал; 3 – масляна вана; 4 – конічні шестерні; 5 – електродвигун; 6 – резервуар; 7 – балки

Рисунок 2.3 - Пропелерна мішалка

Приймаємо 9 пропелерних мішалок об'ємом по 10 м³ для старіння шлікеру і 2 витратних. Усього 11 пропелерних мішалок об'ємом по 10 м³ з такою характеристикою СМ - 244 [10]:

2.5.7 Баштові розпилюючи сушарки

Для приготування преспорошку застосовують баштові розпилюючи сушарки (БРС). БРС використовують для обезводнювання керамічних суспензій, що розпиляються різними способами в спеціальних вертикальних баштах.

год

Необхідна годинна продуктивність:

т/год кг/год

1 – колони; 2 – конусне дно; 3 - витяжний зонт; 4 – корпус; 5 – форсунка; 6 – канали; 7 – вихідний отвір; 8 – засув; 9 – транспортер; 10 – циклон; 11 – вентилятор

Рисунок 2.4 - Баштова розпилююча сушарка

Приймаємо 2 БРС Мінського комбінату будівельних матеріалів з такою характеристикою [10]:

2.5.8 Силос преспорошку

У силосі преспорошок повинен зберігатися протягом 8 годин для зрівнювання вологості преспорошку (W = 7%), його об'єм повинен забезпечу-вати роботу однієї зміни, тобто 8 годин.

Розраховуємо необхідну ємність силосу: т

Насипна маса преспорошку т/м³

Об'єм силосу повинен бути з урахуванням коефіцієнту заповнення (0,85): м³

Приймаємо 3 силоси об'ємом по 12 м³.

2.5.9 Гідравлічний прес

Пресування плиток здійснюється за допомогою гідравлічних пресів, які характеризуються великим зусиллям пресування.

Розраховуємо ефективний час:

год

При пресуванні на прес повинно надійти т/рік преспорошку.

Необхідна годинна продуктивність пресу:

т/год шт/год

м² - кг - маса випалених виробів

м² - х х кг - маса 1випаленої плитки

кг т - масса сирцю

шт/год

Технічна характеристика гідравлічного пресу ДП 6437А1:

Рисунок 2.5- Фото гідравлічного пресу

Приймаємо 4 преса (2 в резерві, так як планується встановлювати 2 потоково-конвеєрних лінії).

2.5.10 Потоково-конвеєрна лінія

Конвеєрна лінія представляє собою автоматичну лінію в яку включено роликове сушило і роликову конвеєрну піч.

Технічна характеристика ПКЛ [11]:

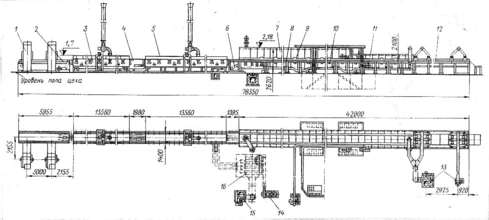

1 - преса; 2,4,6 - транспортери; 3,5 - сушарки; 7 - роликова конвеєрна піч; 8 - цепний привід; 9,10 - верхні і нижні газові горілки; 11 - канал конвеєра; 12 - відкрита частина конвеєра; 13,14,15 - вентилятори; 16 - теплообмінник

Рисунок 2.6 - Потоково-конвеєрна лінія

Буде встановлено 2 потоково-конвеєрних ліній для виробництва плиток для підлоги продуктивністю 400 тис м²/рік.

2.5.11 Розрахунок складу готової продукції

При розрахунку складу готової продукції необхідно знати запас виробів, вид упаковки, площу, що займає одна упаковка, вагу упаковки, висоту штабеля. Для зручності обслуговування необхідно залишити площу на проходи і проїзди.

Плитки розміром 400×400×10 мм, що виходять з печі будуть упаковуватися в картонні коробки по 10 штук і укладатися на піддони.

Розраховуємо кількість плиток на складі за формулою:

м² (2.6)

де річна продуктивність складу, м²;

норма запасу готових виробів, діб ( діб);

час роботи підприємства в рік, діб.

м²

м²

0,16 · 10 = 1,6м²

см см

На піддон розміром 0,9×0,9×0,2 встановлюємо по 5 слоїв коробок. В кожному слою по 4 коробки. Коробки з упакованими плитками заклеплюємо плівкою.

м²

м²

м²

м²

м²

м Приймаємо м

м²

2.6 Контроль виробництва та якості готової продукції

Сировина, що надходить на завод за своїм складом і якісними показниками повинна відповідати діючим ДСТУ. Для того, щоб про контро-лювати дотримання цих вимог, до кожного вагону з сировиною повинний бути прикладений паспорт з переліком відповідних показників. Завод - споживач повинен перевіряти відповідні якості сировини, що надходять з цим паспор-том.

Для організованого контролю технологічного процесу виробництва на підприємстві створений відділ технічного контролю (ВТК), що є самостійним структурним підрозділом підприємства. Головним обов'язком ВТК є контроль якості готової продукції, точної відповідності її стандартів технічним вимогам. Головною задачею працівників відділу технічного контролю є попередження, а також фіксація появи неякісної продукції. У відповідності з цим ВТК повинний періодично перевіряти дотримання встановленої технології на усіх стадіях виробництва, а також якість сировини і матеріалів, що потрапляють на підприємство.

На підставі результатів прийому і лабораторних випробувань ВТК видає заключення про придатність продукції і напівфабрикатів для подальшої переробки, а також про відповідність готової продукції стандартам і затвердженим технічним вимогам.

Крім цього, ВТК постійно приймає участь у роботі відділів, цехів і лабораторій підприємства по вивченню причин, що викликають брак і знижують якість продукції. При безпосередній участі співробітників ВТК на підприємстві розробляються заходи щодо покращення якості продукції, складаються проекти стандартів і технічних умов на сировину, напівфабрикати і готову продукцію [12].

Таблиця 2.5 - Технологічний контроль
