1.3.3.Переход глины при обжиге в камневидное состояние
В процессе высокотемпературного обжига глина претерпевает физико-химические изменения. Сначала испаряется свободная вода, затем выгорают органические вещества. При температуре 700 – 800ºС происходит разложение безводного метакаолинита Al2O3 2SiO2, который образовался ранее (при температуре 450 – 600º С) вследствие дегидратации каолинита; затем Al2O3 и SiO2 при повышении температуры (до 900ºС и выше) вновь соединяются, образуя исскуственный минерал – муллит (3Al2O3 2SiO2). Муллит придает обожженному керамическому изделию водостойкость, прочность, термическую стойкость. С его образованием глина необратимо переходит в камневидное состояние. Вместе с образованием муллита расплавляются легкоплавкие составляющие глины, цементируя и упрочняя материал.
Обжиг кирпича и других пористых изделий обычно заканчивается при температуре 950 – 1000ºС.Дальнейшее повышение температуры резко интенсифицирует образование и накопление жидкой фазы – силикатного расплава, который не только цементирует частицы глины, но и уплотняет керамический материал. В результате получаются изделия с плотным керамическим черепком, отличающимся малым водопоглощением (менее 5 %).
1.3.4. Спекаемость
Спекаемостью глин называют их свойство уплотняться при обжиге и образовывать камнеподобный черепок.
Интервал спекания легкоплавких глин (для производства кирпича, керамзита) 50 – 100ºС, огнеупорных глин – 400ºС.
Огнеупорные глины (и изделия из них) противостоят действию высоких температур, не деформируясь и не расплавляясь. Чистый каолинит плавится
при температуре 1770ºС,однако различные примеси (Fe2O3, CaCO3, и др.)понижают эту температуру. Представляя собой сложные природные смеси, глины не имеют определенной температуры плавления. При 750 - 800ºС в следствии частичного плавления легкоплавких эвтектических смесей начинается уплотнение черепка и закрытие пор, т.е. происходит спекание.
Цвет глины после обжига имеет существенное значение для облицовочных керамических изделий, а также для тонкой керамики. Для получения белого черепка обжиг ведут в восстановительной среде (при наличии свободных CO и H2 в газах) и при определенных температурах, чтобы Fe2O3 перевести в FeO. Не желательны в глине крупные зерна пирита FeS2 и оксидов железа, образующие на черепке после обжига черные точки. Выделение свободного оксида железа при нагревании между 450 и 800ºС придает изделию красноватое и желтоватое окрашивание. Оксиды титана вызывают глубокую синеватую окраску черепка.
2. Особенности производства
2.1. Схема производства керамических изделий.
2.1.1.Обработка глиняной массы
Производство керамических изделий включает следующие этапы: карьерные работы, механическую обработку глиняной массы, формование изделий, их сушку и обжиг.
Карьерные работы включают добычу, транспортировку и хранение промежуточного запаса глины. Вылеживание замоченной глины, ее вымораживание в течении годичного срока на открытом воздухе разрушает природную структуру глины, она диспергируется на элементарные частицы, что повышает пластичность и формовочные свойства керамической массы (см. приложение 1).
Механическая обработка глины осуществляется с помощью глинообрабатывающих машин и имеет цель: выделить или измельчить каменистые включения, гомогенизировать керамическую массу и получить необходимые формовочные свойства. Каменистые включения выделяют из глины, пропуская ее через винтовые камневыделительные вальцы или применяя другие специализированные машины. Можно добиться полного выделения камней из глины гидравлическим обогащением: глину распускают в глиноболтушках, а затем шликер пропускают через сито, на котором отделяются камни размером более 0,5 мм; шликер обезвоживают в мощных распылительных сушилках.
Глину измельчают после выделения каменистых включений. Если их нет в глине, то после доставки на завод ее сразу подвергают грубому дроблению, потом тонкому измельчению. После тонкого измельчения глину надо промять, чтобы получить глиняную массу с необходимой формовочной влажностью.
2.1.2. Формование
Стеновые керамические изделия изготавливают способами пластического формования и полусухого прессования. Из жидких глиняных масс изготавливают некоторые виды облицовочной плитки, санитарно-технические и другие фаянсовые и фарфоровые изделия.
Способ пластичного формования. Изделия стеновой керамики формуют из пластичных глиняных масс на ленточных шнековых прессах, которые могут быть вакуумными и безвакуумными. В корпусе этого пресса вращается шнек – вал с винтовыми лопастями. Глиняная масса, поступая через воронку и питающий валик, перемещается с помощью шнека к сужающейся переходной головке и мундштуку. В этом месте глиняная масса уплотняется, выравниваются давления и скорости по сечению глиняного бруса. Мундштук глиняного пресса для производства кирпича имеет прямоугольное сечение. Для формования пустотелых кирпича и керамических камней, в мундштуке пресса устанавливают пустотообразующий сердечник. Применяются также фасонные вставки с узкими щелями – для формования черепицы, кольцевые для керамических труб.
Из мундштука пресса выходит глиняный брус, который разрезают автоматически резательным аппаратом, получая изделия заданного размера. Плотный вакуумированный сырец устанавливают рядами на печную вагонетку и он поступает в туннельную сушилку в штабеле (без полок). Вакуумирование глины позволяет извлечь из нее воздух, снизить влажность на 3 – 4 %, увеличить прочность сырца в 2 – 3 раза, прочность обожженного изделия увеличивается до 2 раз, его водопоглощение снижается на 10 – 15 %.
Способ полусухого прессования. Керамические изделия формуют способом полусухого прессования из шихты влажностью 8 – 10 %, уплотняемой прессованием под значительным давлением (15 – 40 МПа).
Способ литья. Плитки (толщиной 2 мм) изготавливают способом литья на автоматизированных конвейерных линиях. По конвейеру движутся пористые керамические поддоны, на которые наливные аппараты последовательно наносят шликеры разделительного, плиточного и глазурованного слоев. Двигаясь по конвейеру, керамическая масса быстро подсыхает на пористом поддоне и поступает сначала на зачистное, а затем на режущее устройство. Поддон с отлитой массой проходит конвейер за 22 – 30 минут, после чего он автоматически предается в тепловые установки. Полный цикл производственного процесса (вместе с обжигом) занимает около 2 часов.
2.1.3. Сушка сырца
Перед обжигом изделие надо высушить до содержания влаги не более
5 % во избежание неравномерной усадки и растрескивания при обжиге. Сушку сырца проводят в тоннельных и камерных сушилках.
2.1.4. Обжиг изделий
Обжиг завершает изготовление керамических изделий. В процессе обжига формируется их структура, определяющая технические свойства изделия. Суммарные затраты на обжиг составляют 35 – 40 %, а потери от брака достигают 10% себестоимости товарной продукции. Обжиг керамических изделий осуществляется в туннельных печах с автоматическим управлением (см. приложение 2). Туннельная печь представляет собой длинный канал, выложенный внутри огнеупорной футеровкой. Вагонетки с изделиями, составляющие сплошной поезд, перемещаются в печи и постепенно проходят зоны подогрева, обжига и охлаждения. Максимальная температура обжига кирпича и других стеновых керамических изделий (950 – 1000ºС) необходима для спекания керамической массы. Спекание происходит вследствие цементирующего действия расплава эвтектик (жидкостное спекание), реакций в твердой фазе и кристаллизации новообразований.
2.2. Стеновые керамические изделия.
По плотности и техническим свойствам керамические кирпичи и камни делят на три группы: первая – эффективные плотностью не более 1400 – 1450 кг/м3 с высокими теплозащитными свойствами; вторая – условно-эффективные плотностью 1450 – 1600 кг/м3; третья – обыкновенный кирпич плотностью свыше 1600 кг/м3.
2.2.1. Керамический кирпич
Сплошной керамический кирпич имеет форму прямоугольного параллелепипеда размером 250х120х65мм, с прямыми ребрами, четкими гранями и ровными лицевыми поверхностями; искривление ребер и граней кирпича не должно превышать 3мм. Модульный кирпич имеет размер 250х120х88мм и выпускается с круглыми или щелевыми пустотами, чтобы масса одного кирпича была не более 4кг. Отклонения от размеров не должны превышать установленных величин.
Кирпич не должен иметь механических повреждений и сквозных трещин. Кирпич должен быть нормально обожжен; кирпич недожженный и пережженный – брак. После обжига кирпич должен соответствовать цвету эталона нормально обожженного кирпича. Не допускаются известковые включения (дутики), вызывающие разрушение кирпича.
В зависимости от предела прочности при сжатии кирпич делят на марки: 75, 100, 125, 150, 200, 250, 300. Плотность сплошного кирпича 1600 – 1900 кг/м3, его теплопроводность 0,7 – 0,82 Вт/(м * С). Водопоглощение кирпича выше марки 150 должно быть не менее 6 %, кирпича других марок не менее 8 %. Это требование обеспечивает определенную пористость кирпича, иначе он станет слишком теплопроводен и будет плохо сцепливаться со строительным раствором. Морозостойкость кирпича не менее 15 циклов попеременного замораживания и оттаивания; предусмотрены и более высокие марки морозостойкости: Мрз 25, Мрз 35, Мрз 50.
Кирпич применяют в основном для кладки стен зданий, изготовления сборных стеновых панелей, кладки печей и дымовых труб.
Ниже приведены образцы кирпича выпускаемого заводом ПКК:
Рис. 2.1. Слева на право: обычный рядовой кирпич, рядовой кирпич ПКК, лицевой кирпич ПКК.
Рис. 2.2. Фигурные (фасонные) кирпичи.
Рис. 2.3. Одинарный и утолщенный кирпич.
Рис. 2.4. Классический и планируемые к выпуску цвета.
Рис. 2.5. Гладкий, рифленый и крацованный кирпич.
Рис. 2.6. Полнотелый и пустотелый кирпич ПКК.
Одним из известных способов повышения качества керамического кирпича является нанесение влагозадерживающих составов (ВЗС) на поверхность формуемого бруса перед его разрезкой2. Возникающее при сушке сырца ядро уплотнения вызывает растягивающие деформации, которые приводят к образованию трещин на гранях (рис. 2.7.). Нанесение ВЗС на лицевые грани позволяет вести сушку со стороны плашковых граней, что сопровождается деформациями сжатия, и трещины не образуются. В этом случае можно даже ужесточить режим сушки в определенных пределах. Еще одним положительным фактором такой обработки сырца является устранение высолов на лицевых поверхностях3, что позволяет получить кирпич равномерного яркого цвета.
Рис. 2.7. Сушка кирпича сырца: а – без обработки; б – с обработкой наружных граней влагозадерживающими составами. Д – направления действия усадочных деформирующих сил. 1 – кирпич сырец; 2 – ядро уплотнения со свилевыми трещинами; 3 – разрывные трещины; 4 – волосяные трещины; 5 – угловые трещины; 6 – обработанные грани.

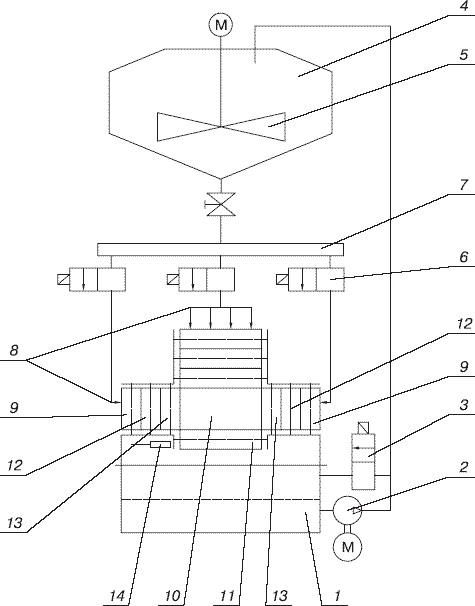

Рис. 2.8. Схема установки ШЛ 347: 1 – смеситель; 2 – эмульгатор; 3, 6 – электрогидроклапан; 4 – накопитель; 5 – мешалка лопастная; 7 – коллектор; 8 – сопло; 9 – валик подающий; 10 – брус глиняный; 11 – ролик приводной; 12 – валик дозирующий; 13 – валик контактирующий; 14 – измерительный блок.
Так почему же такой эффективный способ повышения качества кирпича не нашел широкого применения на действующих кирпичных заводах? Анализ рекомендованных устройств для реализации способа нанесения ВЗС приводит к выводу об их неработоспособности в условиях действующих предприятий. Например, подача ВЗС непосредственно в мундштук не позволяет получить равномерного покрытия, на брусе остаются не обработанные участки. Нанесение ВЗС напылением через форсунки требует серьезной вытяжной вентиляции, а форсунки часто забиваются. Излишнее нанесение ВЗС приводит к стеканию с тычковых граней на ленту транспортера, загрязняя ее.
Изучение опыта предприятий по использованию способа нанесения ВЗС привело к неутешительному выводу - в промышленности отсутствует работоспособное устройство для нанесения ВЗС, а применение предприятиями "доморощенных" приспособлений типа масляной тряпки на брусе, приводит к негативному результату и, соответственно, охлаждению интереса к этой теме.
2.2.2. Эффективные стеновые керамические изделия
