После операции гальванической металлизации (меднения), необходимо весь рисунок схемы защитить от травления. Для этого используют покрытие гальваническим сплавом ПОС-61.

После нанесения защитного слоя на печатную схему слой светочувствительной эмульсии удаляется и плата поступает на операцию травления рисунка схемы.

Для травления используется раствор хлорного железа с удельным весом 1.36-1.40 г/мл, температура травления 25-50°C, время травления 10-15 мин.

После тщательной промывки от остатков травящего раствора и сушки выполняется операция осветления серебра (5-10 мин).

После промывки в горячей воде и сушки, платы проходят механическую доработку, затем обработку по контуру и вскрытие отверстий не подлежащих металлизации. Печатные проводники покрываются слоем консервирующего лака.

Для хранения и транспортировки платы упаковывают в полиэтиленовые и полихлорвиниловые мешки, а затем картонные коробки или специальную тару.

{ИСХОДНЫЙ ТЕКСТ ПРОГРАММЫ IM_Main.PAS}

{$IFDEF CPU87} {$N+} {$ELSE} {$N-} {$ENDIF}

{ Программа расчета векторной диаграммы асинхронного двигателя }

program lw(lw);

uses crt,dos,graph,im_tpu;

const {Параметры "Г-образной схемы замещения}

p=2; {Число полюсов}

P2n=75; {Номинальная мощность, кВт}

U1n=220; {Номинальное фазное напряжение, В}

KPDn=0.925; {Номинальный КПД}

Cosn=0.89; {Номинальный Cos(f)}

Sn=0.016; {Номинальное относительное скольжение, о.е.}

Smax=0.1; {Критическое относительное скольжение, о.е.}

J=0.6; {Момент инерции ротора, кг*м^2}

X0=4.6; {Сопротивление взаимоиндукции, о.е.}

R1=0.037; {Активное сопротивление статора, о.е.}

X1=0.1; {Индуктивное сопротивление статора, о.е.}

R2=0.017; {Активное сопротивление ротора, о.е.}

X2=0.16; {Индуктивное сопротивление ротора, о.е.}

R2p=0.036; {Пусковое сопротивление ротора, о.е.}

Mn=9550*P2n/(3e3/p*(1-Sn));{Номинальный момент, н*м}

Mmin=1*Mn; {Значение минимального момента, н*м}

Mmax=2.5*Mn; {Значение критического момента, н*м}

type StringSwitche=(ST11,ST12,ST13,ST14,ST15,ST16,ST17,DATA1,DATA2,

ST21,ST22,ST23,ST24,ST25,ENDT1,ENDT2);

var t,dt,U1a,U1b,M,A1,A2,K1,K2,L11,L21,L1,L2,L0,W1,EndT,SpeedScale,

I0a,I0b,I1a,I1b,I21a,I21b,KPD,CosF,I1,I21,W0,Psi1,Psi2,Psi0,s,I0,

I1n,X1t,R1t,X0t,R2t,X2t,R2pt,Smin:real;

RepeatNumber,CurrentNumber,CurrentRepeat,i,k,Ms,Uss,PsiAlpha,IsAlpha,

IsPsirAlpha,PsisRAngle,UssAbsoluteAngle,PsirRAngle,IsRAngle,IrsRAngle,

PsioRAngle,Fs:integer;

x,f,h,f1,f2,f3,f4:array[1..5] of real;

StringKPD,StringPsiAlpha,StringIsAlpha,StringIsPsirAlpha,StringCurrW,

StringAlphaRasch,StringIs,StringCosF, VectorString,VectorString0:string;

color:word;

Result:text;

{Пересчет паспортных данных в абсолютные единицы "Т"-образной схемы}

procedure ReCalculation;

var b:real;

begin

I1n:=P2n*1e3/(3*U1n*Cosn*KPDn); {Номинальный фазный ток}

X1t:=2*X1*X0/(X0+Sqrt(Sqr(X0)+4*X1*X0))*U1n/I1n;

R1t:=R1*X1t/X1; {Сопротивления статора, Ом}

X0t:=X0*U1n/I1n;{Сопротивление взаимоиндукции, Ом}

R2t:=R2*U1n/I1n;

X2t:=X2*U1n/I1n;{Сопротивления ротора, Ом}

R2pt:=R2p*U1n/I1n;

b:=R1/R2*Smax;

Smin:=Smax/Mmin*((1+b)*Mmax-b*Mmin+SqRt((1+b)*(Mmax-Mmin)*((1-b)*Mmin+(1+b)*Mmax)));

end;

{ Дифференциальные уравнения АД в двухфазной системе

координат (a,b), неподвижной относительно статора }

procedure Right_Part;

begin

if s>smin then A2:=(R2t+(R2pt-R2t)*(S-Smin)/(1-Smin))/L21

else A2:=R2t/L21;

U1a:=Uss*cos(W1*t);

U1b:=Uss*sin(W1*t);

f[1]:=U1a-A1*x[1]+A1*K2*x[3];

f[2]:=U1b-A1*x[2]+A1*K2*x[4];

f[3]:=A2*(K1*x[1]-x[3])-x[5]*x[4];

f[4]:=A2*(K1*x[2]-x[4])+x[5]*x[3];

M:=3/2*p*L0/(L1*L11)*(x[2]*x[3]-x[1]*x[4]);

f[5]:=p/J*(M-Ms);

S:=(W1-x[5])/W1;

end;

{ Модифицированный метод Рунге-Кутта 4-го порядка }

procedure Runge;

begin

for k:=1 to 5 do h[k]:=x[k];

Right_Part;

for k:=1 to 5 do

begin

f1[k]:=f[k];

x[k]:=h[k]+f1[k]*dt/2;

end;

Right_Part;

for k:=1 to 5 do

begin

f2[k]:=f[k];

x[k]:=h[k]+f2[k]*dt/2;

end;

Right_Part;

for k:=1 to 5 do

begin

f3[k]:=f[k];

x[k]:=h[k]+f3[k]*dt;

end;

Right_Part;

for k:=1 to 5 do

begin

f4[k]:=f[k];

x[k]:=h[k]+(f1[k]+2*f2[k]+2*f3[k]+f4[k])/6*dt;

end;

end;

{ Инициализация графики }

procedure Init_Graph;

var GraphDriver,GraphMode:integer;

i:integer;

color:word;

begin

GraphDriver:=0;

DetectGraph(GraphDriver,GraphMode);

if GraphMode>1 then GraphMode:=1;

InitGraph(GraphDriver,GraphMode,'e:\tp\bgi');

color:=GetMaxColor;

TextMode(1);

Writeln;

Writeln(' Graph Initialisate And ',GraphErrorMsg(GraphResult));

Writeln;

Writeln(' Use: GraphMode - ',GetModeName(GraphMode));

Writeln(' GraphDriver - ',GetDriverName);

Writeln;

Writeln(' The Number Of Using Colors :',GetMaxColor);

for i:=1 to 4 do Writeln;

Writeln(' Параметры АД:');

Writeln;

Writeln(' As =',A1:6,' Ar =',A2:6);

Writeln(' Ks =',K1:6,' Kr =',K2:6);

Writeln(' Ls`=',L11:6,' Lr`=',L21:6);

for i:=1 to 7 do Writeln;

Writeln(' Press Any Key To Continue');

pausa;

SetGraphMode(GraphMode);

end;

{ Процедура подготовки к цифровому моделированию

по паспортным данным двигателя }

procedure Prepeare;

var HelpVariable:integer;

begin

W1:=2*Pi*Fs;W0:=W1/p;

L0:=1.5*X0t/W1;L1:=X1t/W1;L2:=X2t/W1;

L1:=L1+L0;L2:=L2+L0;

K2:=L0/L2;K1:=L0/L1;

L11:=L1-sqr(L0)/L2;L21:=L2-sqr(L0)/L1;

A1:=R1t/L11;A2:=R2t/L21;

for HelpVariable:=1 to 5 do

begin

f[HelpVariable]:=0;

x[HelpVariable]:=0;

end;

end;

{ Процедура расчета угов векторов }

procedure AngleDefinition;

begin

UssAbsoluteAngle:=AbsoluteAngle(U1a,U1b);

PsisRAngle:=AbsoluteAngle(x[1],x[2])-UssAbsoluteAngle;

if PsisRAngle<0 then PsisRAngle:=360+PsisRAngle;

PsirRAngle:=AbsoluteAngle(x[3],x[4])-UssAbsoluteAngle;

if PsirRAngle<0 then PsirRAngle:=360+PsirRAngle;

IsRAngle:=AbsoluteAngle(I1a,I1b)-UssAbsoluteAngle;

if IsRAngle<0 then IsRAngle:=360+IsRAngle;

IrsRAngle:=AbsoluteAngle(I21a,I21b)-UssAbsoluteAngle;

if IrsRAngle<0 then IrsRAngle:=360+IrsRAngle;

PsioRAngle:=AbsoluteAngle(I0a,I0b)-UssAbsoluteAngle;

if PsioRAngle<0 then PsioRAngle:=360+PsioRAngle;

end;

procedure OutStringSum;

begin

VectorString:=VectorString+VectorString0+'¦';

end;

{ Функция, выдающая строку таблицы out - данных }

function GetVectorString(Number:StringSwitche):string;

begin

Case Number of

ST11 :GetVectorString:='+----------------------------------------------------------------------------+';

ST12 :GetVectorString:='¦ ¦ ¦ ¦ ¦ ¦ ¦ Uss ¦ Psis ¦';

ST13 :GetVectorString:='¦ ¦ ¦ ¦ ¦ ¦ +--------------------+-------------¦';

ST14 :GetVectorString:='¦ Fs ¦ Ms ¦ Wv ¦ S ¦ Effi-¦cos(F)¦ ¦ Angle ¦ ¦ ¦';

ST15 :GetVectorString:='¦ ¦ ¦ ¦ ¦ciency¦ ¦Module+-------------¦Module¦RAngle¦';

ST16 :GetVectorString:='¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦absol.¦relat.¦ ¦ ¦';

ST17 :GetVectorString:='+------+------+------+------+------+------+------+------+------+------+------¦';

DATA1:begin

VectorString:='¦';Str(Fs:6,VectorString0);OutStringSum;

Str(Ms:6,VectorString0);OutStringSum;

Str(x[5]/p:6:2,VectorString0);OutStringSum;

Str(s:6:3,VectorString0);OutStringSum;

Str(KPD:6:3,VectorString0);OutStringSum;

Str(CosF:6:3,VectorString0);OutStringSum;

Str(Uss:6,VectorString0);OutStringSum;

Str(UssAbsoluteAngle:6,VectorString0);OutStringSum;

VectorString0:=' 0 ';OutStringSum;

Psi1:=sqrt(sqr(x[1])+sqr(x[2]));

Str(Psi1:6:4,VectorString0);OutStringSum;

Str(PsisRAngle:6,VectorString0);OutStringSum;

GetVectorString:=VectorString;

end;

ENDT1:GetVectorString:='+----------------------------------------------------------------------------+';

ST21 :GetVectorString:='+----------------------------------------------------------------------------+';

ST22 :GetVectorString:='¦ Psir ¦ Is ¦ Irs ¦ Psio ¦ Power ¦ ¦';

ST23 :GetVectorString:='+-------------+-------------+-------------+-------------+-------------¦ M ¦';

ST24 :GetVectorString:='¦Module¦RAngle¦Module¦RAngle¦Module¦RAngle¦Module¦RAngle¦ Full ¦Utilit¦ ¦';

ST25 :GetVectorString:='+------+------+------+------+------+------+------+------+------+------+------¦';

DATA2:begin

Psi2:=sqrt(sqr(x[3])+sqr(x[4]));Psi0:=I0*L0;

Str(Psi2:6:4,VectorString0);VectorString:='¦';OutStringSum;

Str(PsirRAngle:6,VectorString0);OutStringSum;

Str(I1:6:2,VectorString0);OutStringSum;

Str(IsRAngle:6,VectorString0);OutStringSum;

Str(I21:6:2,VectorString0);OutStringSum;

Str(IrsRAngle:6,VectorString0);OutStringSum;

Str(Psi0:6:4,VectorString0);OutStringSum;

Str(PsioRAngle:6,VectorString0);OutStringSum;

Str(0.003*Uss/sqrt(2)*I1:6:2,VectorString0);OutStringSum;

Str(0.003*Uss/sqrt(2)*I1*CosF:6:2,VectorString0);OutStringSum;

Str(M:6:2,VectorString0);OutStringSum;

GetVectorString:=VectorString;

end;

ENDT2:GetVectorString:='+----------------------------------------------------------------------------+'

end

end;

{ Процедура, рисующая векторную диаграмму }

procedure DrawVectorDiagram;

var CenterX,CenterY,Max,Kx:real;

Xk,Yk:word;

begin

GetAspectRatio(Xk,Yk);Kx:=Yk/Xk;

CenterY:=GetMaxY/2;Max:=(GetMaxY-150)/2;CenterX:=2/3*GetMaxX-10;

PutVector(CenterX,CenterY,Max,90,GetMaxColor,'Uss');

PutVector(CenterX,CenterY,Max,90+IsRAngle,GetMaxColor*0.9,'Is');

PutVector(CenterX,CenterY,Max*I21/I1,90+IrsRAngle,GetMaxColor*0.88,'Irs');

PutVector(CenterX,CenterY,Max,90+PsisRAngle,GetMaxColor*0.8,'Psis');

PutVector(CenterX,CenterY,Max*Psi2/Psi1,90+PsirRAngle,GetMaxColor*0.75,'Psir');

PutVector(CenterX,CenterY,Max*Psi0/Psi1,90+PsioRAngle,GetMaxColor*0.65,'Psio');

end;

procedure SolveDiagram;Forward;

{ Процедура выхода из программы }

procedure quit;

begin

Write(Result,GetVectorString(ENDT1));Writeln(Result,GetVectorString(ENDT2));

Close(Result);GraphDefaults;CloseGraph;Halt;

end;

{ Процедура анализа скэн - кода }

procedure PressKeyAnalysis;

var p:char;

begin

p:=chr(0);

if KeyPressed=True then

Case ReadKey of

'V','v':SolveDiagram;

'M','m':begin

Ms:=NumberInput('Момент');

SolveDiagram;

end;

'U','u':begin

Uss:=round(NumberInput('Напряжение')*sqrt(2));

SolveDiagram;

end;

'W','w':begin

Write(Result,GetVectorString(DATA1));

Writeln(Result,GetVectorString(DATA2));

SolveDiagram;

end;

'P','p':begin

SetActivePage(1);SetVisualPage(0);

SetViewPort(0,100,300,204,True);ClearViewPort;

SetViewPort(0,0,GetMaxX,GetMaxY,True);

TextOut(80,148,0.9,'Печать:');

TextOut(0,164,0.75,'1 - печать графика скорости');

TextOut(0,180,0.87,'2 - печать векторной диаграммы');

SetVisualPage(1);

Repeat p:=ReadKey;

Until (p='1') or (p='2');

Case p of

'1':begin

SetActivePage(0);SetVisualPage(0);

CopyToPRN;

end;

'2':begin

SetActivePage(1);SetVisualPage(1);

CopyToPRN;

end

end;

SolveDiagram;

end;

'Q','q':quit

else

SetColor(GetMaxColor);

SetVisualPage(0);

end

end;

{ Процедура расчета векторной диаграммы }

procedure SolveDiagram;

begin

SetVisualPage(0);SetActivePage(1);

SetViewPort(0,0,GetMaxX,GetMaxY,True);SetBkColor(Black);ClearViewPort;SetColor(GetMaxColor);

AngleDefinition;

{формирование} OutTextXY(0,0,GetVectorString(ST11));OutTextXY(0,8,GetVectorString(ST12));

{ заголовка } OutTextXY(0,16,GetVectorString(ST13));OutTextXY(0,24,GetVectorString(ST14));

{ первой } OutTextXY(0,32,GetVectorString(ST15));OutTextXY(0,40,GetVectorString(ST16));

{ таблицы } OutTextXY(0,48,GetVectorString(ST17));

{вывод данных} OutTextXY(0,56,GetVectorString(DATA1));

{конец табл.1} OutTextXY(0,64,GetVectorString(ENDT1));

{конец табл.2} OutTextXY(0,GetMaxY-8,GetVectorString(ENDT2));

{вывод данных} OutTextXY(0,GetMaxY-16,GetVectorString(DATA2));

{формирование} OutTextXY(0,GetMaxY-24,GetVectorString(ST25));OutTextXY(0,GetMaxY-32,GetVectorString(ST24));

{ заголовка } OutTextXY(0,GetMaxY-40,GetVectorString(ST23));OutTextXY(0,GetMaxY-48,GetVectorString(ST22));

{ таблицы2 } OutTextXY(0,GetMaxY-56,GetVectorString(ST21));

DrawVectorDiagram;

TextOut(56,100,0.9,'КЛАВИАТУРА:');TextOut(0,116,0.75,'V - векторная диаграмма');

TextOut(0,132,0.87,'W - запись результатов в файл');TextOut(0,148,0.65,'M - изменить момент на валу');

TextOut(0,164,0.6,'U - изменить напряжение');TextOut(0,180,0.4,'P - печать результатов моделирования');

TextOut(0,196,0.8,'Q - выход в систему');

SetVisualPage(1);SetActivePage(0);

end;

{Процедура моделирования пуска асинхронного двигателя}

procedure Model;

begin

RepeatNumber:=round(EndT/(dt*640));

SpeedScale:=GetMaxY/(3*W0);

for CurrentNumber:=0 to 640 do

begin

for CurrentRepeat:=1 to RepeatNumber do

begin

Runge;

I1a:=x[1]/L11-K2/L11*x[3];

I1b:=x[2]/L11-K2/L11*x[4];

I1:=sqrt(sqr(I1a)+sqr(I1b));

I21a:=x[3]/L21-K1/L21*x[1];

I21b:=x[4]/L21-K1/L21*x[2];

I21:=Sqrt(sqr(I21a)+sqr(I21b));

I0a:=I1a+I21a;I0b:=I1b+I21b;

I0:=sqrt(sqr(I0a)+sqr(I0b));

t:=t+dt;

PutPixel(CurrentNumber,round(GetMaxY/2-SpeedScale*x[5]/p),color);

end;

PutPixel(CurrentNumber,round(GetMaxY/2-SpeedScale*x[5]/p),color);

SetActivePage(0);

PsiAlpha:=AbsoluteAngle(I0a,I0b)-AbsoluteAngle(x[3],x[4]);

IsPsirAlpha:=AbsoluteAngle(I1a,I1b)-AbsoluteAngle(x[3],x[4]);

IsAlpha:=AbsoluteAngle(U1a,U1b)-AbsoluteAngle(I1a,I1b);

CosF:=cos(IsAlpha*Pi/180);

if (Uss*I1)<>0 then KPD:=abs(M*Fs*4*Pi/(3*p*Uss*I1));

Str(Uss:5,StringPsiAlpha);Str(IsAlpha,StringIsAlpha);

Str(KPD:5:3,StringKPD);Str(IsPsirAlpha,StringIsPsirAlpha);

Str(s:6:4,StringAlphaRasch);Str(x[5]/p:5:1,StringCurrW);

Str(I1:6:2,StringIs);Str(CosF:4:2,StringCosF);

SetViewPort(184,20,240,30,False);ClearViewPort;SetViewPort(304,20,368,30,False);ClearViewPort;

SetViewPort(400,20,472,30,False);ClearViewPort;SetViewPort(576,20,638,30,False);ClearViewPort;

SetViewPort(184,40,248,50,False);ClearViewPort;SetViewPort(296,40,368,50,False);ClearViewPort;

SetViewPort(400,40,472,50,False);ClearViewPort;SetViewPort(576,40,638,50,False);ClearViewPort;

SetViewPort(0,0,GetMaxX,GetMaxY,True);

OutTextXY(192,20,StringPsiAlpha);OutTextXY(312,20,StringIsAlpha);

OutTextXY(408,20,StringKPD);OutTextXY(584,20,StringIsPsirAlpha);

OutTextXY(192,40,StringAlphaRasch);OutTextXY(312,40,StringCurrW);

OutTextXY(408,40,StringIs);OutTextXY(584,40,StringCosF);

PressKeyAnalysis;

end;

end;

{ Процедура формирования заголовка файла }

procedure FileHead;

begin

Assign(Result,'lw.res');

Rewrite(Result);

Writeln(Result,GetVectorString(ST11));Writeln(Result,GetVectorString(ST12));

Write(Result,GetVectorString(ST13));Writeln(Result,GetVectorString(ST21));

Write(Result,GetVectorString(ST14));Writeln(Result,GetVectorString(ST22));

Write(Result,GetVectorString(ST15));Writeln(Result,GetVectorString(ST23));

Write(Result,GetVectorString(ST16));Writeln(Result,GetVectorString(ST24));

Write(Result,GetVectorString(ST17));Writeln(Result,GetVectorString(ST25));

end;

{ Основная программа }

begin

ReCalculation;

ClrScr;Writeln;

TextColor(10);WriteLn(' Программа расчета и вывода векторной диаграммы А.Д.');

TextColor(12);Writeln(' Для IBM PC/XT/AT/PS-2 с ОЗУ экрана 256/512 Кб');

for i:=0 to 4 do Writeln;TextColor(15);

Write('Введите время окончания работы двигателя: ');Readln(EndT);

Write('Введите частоту питающей сети (Гц): ');Readln(Fs);

t:=0;dt:=1e-4;Ms:=0;Uss:=round(310*Fs/50);

FileHead;Prepeare;Init_Graph;TextMode(2);

SetActivePage(0);SetVisualPage(0);

Scale(1.5*W0,-1.5*W0,EndT,'t,c','W,рад/с');

SetColor(round(GetMaxColor*0.7));

OutTextXY(66,8,'Программа расчета векторной диаграммы и некоторых параметров А.Д.');

SetColor(round(GetMaxColor*0.9));

OutTextXY(112,20,'PsiAlpha:');OutTextXY(240,20,'IsAlpha:');

OutTextXY(368,20,'KPD:');OutTextXY(496,20,'IsPrAlpha:');

OutTextXY(96,40,'RelSkRasch:');OutTextXY(256,40,'CurrW:');

OutTextXY(376,40,'Is:');OutTextXY(536,40,'CosF:');

SetViewPort(0,0,GetMaxX,GetMaxY,True);

color:=GetMaxColor;SetColor(color);

Model;

Quit;

end.

{ ИСХОДНЫЙ ТЕКСТ МОДУЛЯ СЕРВИСНЫХ ПРОЦЕДУР И ФУНКЦИЙ }

Unit Im_tpu;

Interface

uses graph,dos,crt,printer;

type string4=string[4];

procedure pausa;

procedure Scale(Ymax,Ymin,Tmax:real;XText,YText:string);

function AbsoluteAngle(AComponent,BComponent:real):integer;

procedure PutVector(Xb,Yb,MVector,AVector,Col:real;Name:string4);

function NumberInput(What:string):integer;

procedure TextOut(X,Y:integer;Col:real;TextString:string);

procedure CopyToPRN;

function Sgn(v:real):integer;

function DefTime:string;

procedure TimeOut;

procedure PrintPausa;

Implementation

{ Пауза до первой нажатой клавиши }

procedure pausa;

begin

Repeat Until ReadKey<>#0

end;

{ Вывод на экран системы координат }

procedure Scale(Ymax,Ymin,Tmax:real;XText,YText:string);

var Ybeg,Ystep,Tstep,t1:real;

ScaleGrad:string;

Col:word;

SDrawX,SDrawY,HelpVar,GDriver,GMode:integer;

begin

DetectGraph(GDriver,GMode);GMode:=1;

InitGraph(Gdriver,GMode,'');

SetBkColor(0);SetColor(GetMaxColor);

Col:=GetMaxColor;PutPixel(0,0,Col);

LineTo(GetMaxX,0);LineTo(GetMaxX,GetMaxY);

LineTo(0,GetMaxY);LineTo(0,0);

for SDrawX:=1 to 19 do

for SdrawY:=1 to 19 do

PutPixel(SdrawX*GetMaxX div 20,SdrawY*GetMaxY div 20,col);

SetTextStyle(0,0,1);

if Ymin<0 then Ystep:=(Ymax-Ymin)/10

else

Ystep:=Ymax/10;

for HelpVar:=0 to 10 do

begin

Str(Ymax:9,ScaleGrad);

OutTextXY(0,HelpVar*GetMaxY div 10,ScaleGrad);

Ymax:=Ymax-Ystep;

end;

Tstep:=Tmax/5;t1:=0;

for HelpVar:=0 to 4 do

begin

Str(t1:9,ScaleGrad);

OutTextXY(HelpVar*GetMaxX div 5,GetMaxY-10,ScaleGrad);

t1:=t1+Tstep;

end;

SetColor(round(GetMaxColor/1.25));

OutTextXY(GetMaxX-48,GetMaxY-11,XText);OutTextXY(8,20,YText);

SetColor(GetMaxColor);

end;

{ Функция геометрического анализа и расчета абсолютного угла вектора }

function AbsoluteAngle(AComponent,BComponent:real):integer;

var IntAngle:integer;

begin

if AComponent<>0 then IntAngle:=round(180/Pi*ArcTan(BComponent/AComponent));

if AComponent=0 then

begin

if BComponent>0 then IntAngle:=90

else IntAngle:=-90;

end

else

if BComponent=0 then

begin

if AComponent>0 then IntAngle:=0

else IntAngle:=180;

end

else

if ((AComponent>0) and (BComponent>0)) or (AComponent>0) and (BComponent<0) then

{первый и второй квадранты}

IntAngle:=IntAngle

else

IntAngle:=180+IntAngle;{второй и третий квадранты};

if IntAngle<0 then IntAngle:=360+IntAngle;

AbsoluteAngle:=IntAngle;

end;

{ Процедура вывода вектора по заданным координатам }

procedure PutVector(Xb,Yb,MVector,AVector,Col:real;Name:string4);

const LengthPoint=8;

var Xbh,Ybh,Xeh,Yeh,Xp,Yp,AVAngle:integer;

Xk,Yk,Colh:word;

Kx:real;

begin

GetAspectRatio(Xk,Yk);Kx:=Yk/Xk;

Xbh:=round(Xb);Ybh:=Round(Yb);

Xeh:=Round(Xb+Kx*MVector*cos(Pi/180*AVector));

Yeh:=round(Yb-MVector*sin(Pi/180*AVector));

Colh:=round(Col);SetColor(Colh);

Line(Xbh,Ybh,Xeh,Yeh);

AVAngle:=AbsoluteAngle((Xeh-Xbh),(Ybh-Yeh));

Xp:=round(LengthPoint*Kx*Cos(Pi/180*(AVAngle+10)));

Yp:=round(LengthPoint*Sin(Pi/180*(AVAngle+10)));

Xp:=Xeh-Xp;Yp:=Yeh+Yp;

Line(Xeh,Yeh,Xp,Yp);

Xp:=round(LengthPoint*Kx*Cos(Pi/180*(AVAngle-10)));

Yp:=round(LengthPoint*Sin(Pi/180*(AVAngle-10)));

Xp:=Xeh-Xp;Yp:=Yeh+Yp;

Line(Xeh,Yeh,Xp,Yp);

OutTextXY(Xeh+4,Yeh,Name);

end;

{ Функция ввода числа с клавиатуры в графическом режиме }

function NumberInput(What:string):integer;

var InputChar:char;

number:integer;

begin

SetActivePage(1);SetVisualPage(1);

SetColor(round(GetMaxColor*0.8));What:=What+' :';

OutTextXY(0,GetMaxY-80,What);Number:=0;MoveTo(120,GetMaxY-80);

Repeat

InputChar:=ReadKey;

if (InputChar>'/') and (InputChar<':') then

begin

Number:=Number*10-48+ord(InputChar);

OutText(InputChar);

end;

Until ord(InputChar)=13;

SetColor(GetMaxColor);SetBkColor(0);

SetViewPort(0,GetMaxY-80,300,GetMaxY-72,True);

ClearViewPort;NumberInput:=Number;

SetViewPort(0,0,GetMaxX,GetMaxY,True);

SetActivePage(0);

end;

{ Процедура вывода на экран в заданную позицию (X,Y)

заданного текста (TextString) заданным цветом (Col) }

procedure TextOut(X,Y:integer;Col:real;TextString:string);

begin

SetColor(round(Col*GetMaxColor));

OutTextXY(X,Y,TextString);

end;

{ Процедура графической копии экрана }

procedure CopyToPRN;

var x1,x2,y1,y2:integer;

Bk1,Bk2,Mode:Byte;

Inverse:Boolean;

procedure SetPoints;

begin

x1:=0;x2:=GetMaxX;

y1:=0;y2:=GetMaxY;

Bk1:=0;Bk2:=0;

Inverse:=False;

Mode:=1;

end;

{ X1,Y1,X2,Y2 - the size of output screen }

{ Bk1,Bk2 - the colours of the both backgrounds }

{ Inverse - normal (false) or invert (true) colour of the printing copy }

{ Mode: 1 - double density 120 points/inch }

{ 2 - high speed 120 points/inch }

{ 3 - high density 240 points/inch }

{ 0, 4, 5 - 80 points/inch }

{ 6 - 90 points/inch }

{ For nonFX EPSON - printers Mode = 1 }

var ScanLine:integer;{ current printing string }

n1,n2 :Byte; { special data for printer }

{ The construction of the byte for the printing graphics }

function ConstructByte(x,y:integer):byte;

const bits:array[0..7] of byte=(128,64,32,16,8,4,2,1);

var p :word; { the colour of the pixel }

CByte,Bit:byte; { byte and the bites number }

YY :integer; { the state of the current pixel }

begin

CByte:=0;

for Bit:=0 to 7 do

begin

YY:=Y+Bit;

P:=GetPixel(X,YY);

if (YY<=Y2) and (P<>bk1) and (P<>bk2) then Inc(CByte,Bits[Bit]);

end;

ConstructByte:=CByte;

end;

{ The graphics string output }

procedure DoLine;

var XPixel :integer; { the current X - position }

PrintByte:byte; { the byte, which code 8 pixels }

begin

if Mode=1 then Write(Lst,#27'L')

else Write(Lst,#27'*',chr(mode));

Write(Lst,chr(n1),chr(n2));

for XPixel:=X1 to X2 do

begin

PrintByte:=ConstructByte(XPixel,ScanLine);

if Inverse then PrintByte:=not PrintByte;

Write(Lst,chr(PrintByte));

end;

Write(Lst,#10);

end;

label quit;

begin

SetPoints;

mode:=mode mod 7;

if mode in [0,5] then mode:=4;

Write(Lst,#27'3'#24);

n1:=Lo(succ(X2-X1));n2:=Hi(succ(X2-X1));

ScanLine:=Y1;

while ScanLine

begin

if KeyPressed and (ReadKey=#27) then Goto Quit;

DoLine;

Inc(ScanLine,8);

end;

quit:Write(Lst,#27#2);

end;

{ Определение знака выражения }

function Sgn(v:real):integer;

begin

if v<0 then Sgn:=-1

else

Sgn:=1;

if v=0 then Sgn:=0;

end;

{ Функция расчета времени счета }

function DefTime:string;

var cw,mw,sw,sdw:word;

cs,ms,ss,sds:string;

begin

GetTime(cw,mw,sw,sdw);

str(cw,cs);str(mw,ms);str(sw,ss);str(sdw,sds);

DefTime:=cs+':'+ms+':'+ss+'.'+sds;

end;

{ Процедура вывода на экран времени счета }

procedure TimeOut;

var ST:string;

begin

ST:=' Время счета : '+DefTime;

GoToXY(10,10);

Write(ST);

end;

procedure PrintPausa;

var c:char;

begin

Repeat c:=ReadKey

Until ((c='P') or (c='p') or (c<>''));

Case c of

'P','p':CopyToPRN

else

end

end;

end.

Протокол работы программы IM-MAIN.EXE

Параметры АД:

Время моделирования: 1 с

Частота питающей сети: 50 Гц

As = 4.5E+0001 Ar = 2.1E+0001

Ks = 9.9E-0001 Kr = 9.8E-0001

Ls`= 1.3E-0003 Lr`= 1.3E-0003

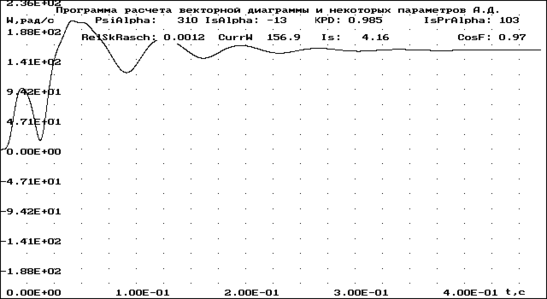

Рис.1(а)

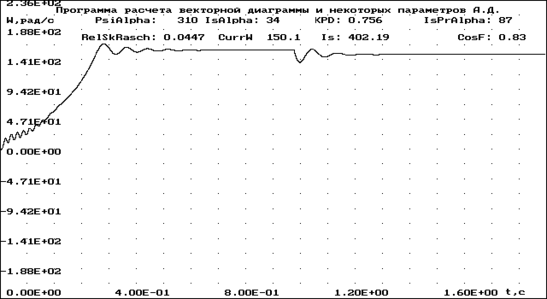

Рис. 1(б)

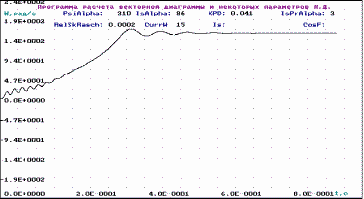

Рис. 1(в)

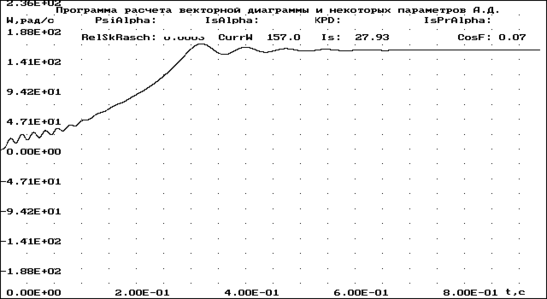

Рис.2(а)

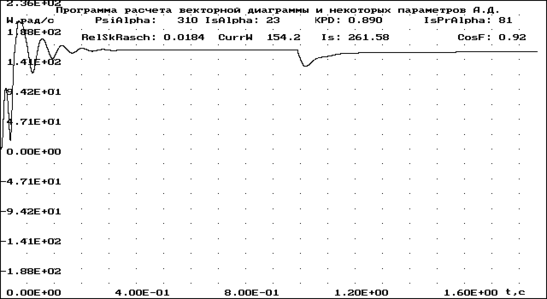

Рис. 2(б)

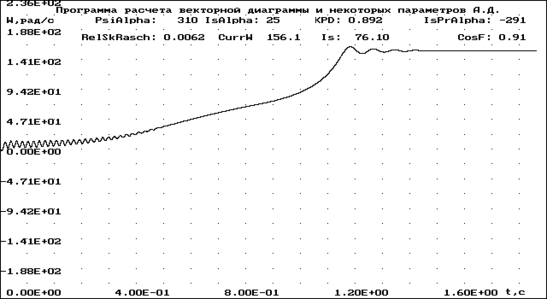

Рис. 3(а)

Рис. 3(б)

Характеристики

Тип файла
Документ
Размер
2,89 Mb
Учебное заведение
Неизвестно

Список файлов ВКР

Свежие статьи
Популярно сейчас
Как Вы думаете, сколько людей до Вас делали точно такое же задание? 99% студентов выполняют точно такие же задания, как и их предшественники год назад. Найдите нужный учебный материал на СтудИзбе!
Ответы на популярные вопросы
Да! Наши авторы собирают и выкладывают те работы, которые сдаются в Вашем учебном заведении ежегодно и уже проверены преподавателями.
Да! У нас любой человек может выложить любую учебную работу и зарабатывать на её продажах! Но каждый учебный материал публикуется только после тщательной проверки администрацией.
Вернём деньги! А если быть более точными, то автору даётся немного времени на исправление, а если не исправит или выйдет время, то вернём деньги в полном объёме!
Да! На равне с готовыми студенческими работами у нас продаются услуги. Цены на услуги видны сразу, то есть Вам нужно только указать параметры и сразу можно оплачивать.
Отзывы студентов
Ставлю 10/10
Все нравится, очень удобный сайт, помогает в учебе. Кроме этого, можно заработать самому, выставляя готовые учебные материалы на продажу здесь. Рейтинги и отзывы на преподавателей очень помогают сориентироваться в начале нового семестра. Спасибо за такую функцию. Ставлю максимальную оценку.
Лучшая платформа для успешной сдачи сессии
Познакомился со СтудИзбой благодаря своему другу, очень нравится интерфейс, количество доступных файлов, цена, в общем, все прекрасно. Даже сам продаю какие-то свои работы.
Студизба ван лав ❤
Очень офигенный сайт для студентов. Много полезных учебных материалов. Пользуюсь студизбой с октября 2021 года. Серьёзных нареканий нет. Хотелось бы, что бы ввели подписочную модель и сделали материалы дешевле 300 рублей в рамках подписки бесплатными.
Отличный сайт
Лично меня всё устраивает - и покупка, и продажа; и цены, и возможность предпросмотра куска файла, и обилие бесплатных файлов (в подборках по авторам, читай, ВУЗам и факультетам). Есть определённые баги, но всё решаемо, да и администраторы реагируют в течение суток.
Маленький отзыв о большом помощнике!
Студизба спасает в те моменты, когда сроки горят, а работ накопилось достаточно. Довольно удобный сайт с простой навигацией и огромным количеством материалов.
Студ. Изба как крупнейший сборник работ для студентов
Тут дофига бывает всего полезного. Печально, что бывают предметы по которым даже одного бесплатного решения нет, но это скорее вопрос к студентам. В остальном всё здорово.
Спасательный островок
Если уже не успеваешь разобраться или застрял на каком-то задание поможет тебе быстро и недорого решить твою проблему.
Всё и так отлично
Всё очень удобно. Особенно круто, что есть система бонусов и можно выводить остатки денег. Очень много качественных бесплатных файлов.
Отзыв о системе "Студизба"
Отличная платформа для распространения работ, востребованных студентами. Хорошо налаженная и качественная работа сайта, огромная база заданий и аудитория.
Отличный помощник
Отличный сайт с кучей полезных файлов, позволяющий найти много методичек / учебников / отзывов о вузах и преподователях.
Отлично помогает студентам в любой момент для решения трудных и незамедлительных задач
Хотелось бы больше конкретной информации о преподавателях. А так в принципе хороший сайт, всегда им пользуюсь и ни разу не было желания прекратить. Хороший сайт для помощи студентам, удобный и приятный интерфейс. Из недостатков можно выделить только отсутствия небольшого количества файлов.
Спасибо за шикарный сайт
Великолепный сайт на котором студент за не большие деньги может найти помощь с дз, проектами курсовыми, лабораторными, а также узнать отзывы на преподавателей и бесплатно скачать пособия.
Популярные преподаватели
Добавляйте материалы
и зарабатывайте!
Продажи идут автоматически
6372
Авторов
на СтудИзбе
309
Средний доход
с одного платного файла
Обучение Подробнее
