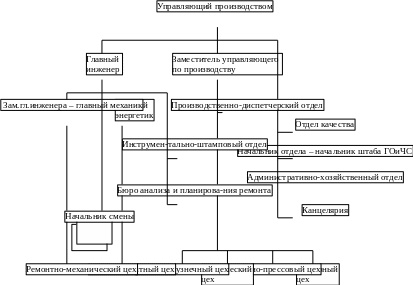

СТРУКТУРНАЯ СХЕМА

управления кузнечным производством

Приложение 2

Характеристика цехов Кузнечного производства

Главный кузнечный цех введен в строй действующих в 1931-32гг. В его состав входят следующие участки:

• кузнечный участок паровых молотов;

• молотовой участок крупных штамповок;

• участок ковочных машин;

• калибровочно-заготовительный участок.

Проектная мощность ГКЦ составляет 80 тыс. тонн поковок в год с развесом от 0,1 до 60 кг.

Цех оснащен следующим оборудованием:

• пресс-ножницы для резки заготовок усилием от 250 до 1600 тс, на которых режут металл диаметром от 8 до 150 мм, на участке также производится отжиг, травление и калибровка металла диаметром до 63 мм;

• паровоздушные молота с весом падающих частей от 0,75 до 8 тонн, на которых штампуются поковки типа рычагов, вилок, шестерен, кронштейнов, фланцев и др. с развесом от 0,1 до 60 кг; нагрев заготовок под штамповку осуществляется в газовых печах и на контактных электроустановках;

• горизонтальные ковочные машины усилием от 250 до 2000 тс, на которых штампуются поковки типа шестерен, валов и полуоси задних мостов автомобилей с развесом от 0,2 до 20 кг, нагрев заготовок производится в газовых печах;

• пневматические штамповочные молота с весом падающих частей в 1000 кг, на которых штампуются поковки типа рычагов, вилок и др. несложной конфигурации, развес поковок колеблется от 0,035 до 3 кг, нагрев заготовок производится в газовых печах;

• кривошипные горячештамповочные прессы усилием от 630 до 2500 тс, на которых штампуются поковки вилок кардана, фланцев, валов, рычагов и др., с развесом от 0,3 до 10 кг, нагрев поковок производится в индукционных нагревательных установках;

В цехе также используются обжимные машины для изготовления валов руля и тяг рулевой трапеции, электровысадочные машина для высадки заготовок под штамповку, гибочные машины для изготовления штанг стабилизатора, ковочные вальцы и чеканочные пресса.

Кузнечно-прессовый цех построен в 1970г. Проектная мощность цеха составляет 40 тыс. тонн поковок в год. Цех оснащен следующим оборудованием:

• кривошипные горячештамповочные пресса усилием 2500 и 4000 тс, на которых штампуют поковки шестерен, ступиц, фланцев, кулаков поворотных и др. развесом от 2 до 15 кг. а также поковки шатунов автомобильных двигателей;

• две штамповочные автоматические линии фирмы «Оймуко» усилием 3150 тс для штамповки поковок шатунов автомобильных двигателей;

• два горячештамповочных автомата фирмы «Хатебур» для штамповки поковок шестерен, ступиц и фланцев, нагрев заготовок для штамповки производится в индукционных нагревательных установка;

• пресс-ножницы усилием 500 и1000 тс для резки заготовок в холодном и нагретом состоянии;

• станы клиновой прокатки для изготовления поковок валов;

• закалочно-отпускной агрегат для термообработки поковок.

Термический цех введен в строй действующих в 1931 году. проектная мощность цеха 100 тыс. поковок в год. В цехе производится термообработка поковок всех видов, изготавливаемых в главном кузнечном и кузнечно-прессовом цехах. В зависимости от марки стали и от требований чертежа детали поковки подвергаются нормализации, отжигу и термоулучшению (закалке с отпуском в растворе каустической соды или в масле). После термообработки поковки проходят очистку дробью и в соответствии с требованиями чертежа поковки операции правки, калибровки и рихтовки.

Рессорный цех введен в эксплуатацию в 1931г. Проектная мощность цеха 45,4 тыс. тонн рессор в год. В цехе изготавливают рессоры для легковых и грузовых автомобилей по законченному технологическому циклу от получения и раскроя металла до сдачи готовых рессор на сборочные конвейеры. Цех оснащен универсальным прессовым и термическим оборудованием. Имеются две линии изготовления малолистовых рессор.

Цех крупных горячих штамповок введен в эксплуатацию в 1988г. Проектная мощность цеха 45 тыс. тонн поковок в год. Цех оснащен двумя автоматическими штамповочными линиями усилием 12500 тс для штамповки поковок балки передней оси и коленвалов и одной автоматической линией усилием 6300 тс для штамповки поковок шестерен.

Ремонтно-механический цех оснащен оборудованием, предназначенным для изготовления запчастей и ремонта Кузнечного оборудования и инструмента.

Энерго-ремонтный цех производит ремонт электрооборудования и газовых печей.
