Обозначение аппарата в других документах и при заказе:

"Аппарат приготовления газированной охлажденной и подсоленной воды АПВ ТУ 5151‑001‑14138446‑2003".

Модельный ряд аппаратов марки АПВ включает в себя следующие модели: "Ангара" АПВ-100У, "Анадырь" АПВ-100У, "Байкал" АПВ-100, "Балхаш" АПВ-100, "Волга" АПВ-120У, "Вига120У" АПВ-100У, "Десна" АПВ-70, "Кемчуг" АПВ-70У. Иртыш АПВ 70, Енисей АПВ 50

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Продукция компании была создана по новым технологиям, которые создали совершенно улучшенную версию(Схема 2). Рассмотрим основные конструкции продукта, исходя из инновационных преобразований:

Корпус аппаратов выполнен из основных элементов: каркас и обшивка. Каркас изготавливается из металлической квадратной трубы путем сварки, в дальнейшем конструкция обрабатывается антикором и красится. Обшивка выполнена из современных алюмокомпозитных материалов ZENOBOND, которые в основном применяются для обшивки фасадов зданий.

Данный материал хорошо зарекомендовал себя стойкостью в различны погодных условиях, имеет на выбор богатую гамму цветов и оттенков, а также имитацию покраски под дерево, мрамор, текстиль. Обшивка не подвержена ржавчине и окислению и имеет достаточно высокую стойкость к агрессивным средам. Конструкции, выполненные из этого материала, имеют очень аккуратный и опрятный вид.

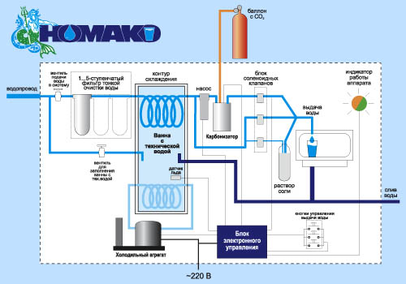

Рисунок 2 ­Разработка нового продукта

Холодильный агрегат в нашем аппарате изготавливается на основе зарубежных компрессоров. Хотя и возможно использование компрессоров российского производства, , некоторая практика установки на наше оборудование показала низкое качество российских компрессоров. С переходом на импортные компрессора мы избавились от частых поломок и утечек фреона в контуре охлаждения. Однако не стоит забывать, что при необходимости импортные компрессора взаимозаменяемы на Российские. Сам холодильный агрегат с контуром охлаждения изготавливается на нашей производственной базе. Производство организовано таким способом, что блок охлаждения практически исключает утечку фреона.

И поэтому среднегодовая потеря фреона в контуре охлаждения является 0%. В качестве охлаждающего носителя используется современный фреон марки R134a, который по своим характеристикам является безопасным для окружающей среды и имеет сертификат международной безопасности. Большинство современных бытовых холодильников, промышленных холодильных установок как у нас в России, так и за рубежом заправляется именно этой маркой фреона. Однако в качестве охлаждающего носителя может использоваться фреон и других марок как более современных (R404a), так и устаревших (R12a, R22a). Холодильный агрегат проходит жёсткое многоступенчатое тестирование, что практически исключает разного рода поломки или использование бракованных материалов.

Блок охлаждения питьевой воды выполнен на основе современных мировых технологий. За основу взята технология охлаждения напитков Coca-Cola, слегка адаптирована под наше производство. Следует учесть, что американское законодательство очень жестко контролирует качество производства пищевых продуктов и напитков. Поэтому, как и в системе охлаждения Coca-Cola, в нашем аппарате элементы, которые соприкасаются с питьевой водой изготовлены и экологических материалов, которые используются в подобных системах во всем мире. В частности, все водоводы и соединения выполнены из фитингов и трубок JohnGuest, имеющих широкое распространение в мировой системе.

Сам блок охлаждения выполнен на основе трёх контурной системы, в которой отсутствуют смешения этих контуров: контур питьевой воды, контур технической воды/льда, контур фреона. Контур питьевой воды выполнен в виде змеевика, помещенного в контур с технической водой – ванна с технической водой/льдом. В этой же ванне помещен контур охлаждения – змеевик с фреоном. Для контроля в ванну с технической водой помещён датчик льда, связанный с блоком электронного управления, который управляет отношением количества льда и воды в ванне с технической водой. Контур с фреоном жестко запаян на всём протяжении. Поэтому исключена всякая утечка. В связи с ухудшающееся обстановкой по очистке питьевой воды на предприятиях, в нашем аппарате предусмотрен блок фильтрации воды. Этот блок в базовой поставке выполнен в виде одноступенчатого фильтра тонкой очистки на основе ионных полимерных волокон, которые задерживают частицы величиной до 5 мкм, хлористые соединение, окислы железа, свинца, цинка, а также тяжелых металлов. Данный блок может быть оборудован по желанию заказчика вплоть до пятиконтурной системы очистки с биологическим обеззараживанием. Такая система на 99,9% фильтрует химически активные элементы в питьевой воде, тяжелые металлы. А также производит 100% обеззараживание воды от всевозможных бактерий. И на определенном этапе производит обезжелезивание воды (умягчение). Стандартно, мы рекомендуем устанавливать трёхконтурные системы очистки на основе активированного кокосового угля, применяемого в бытовых условиях, и имеющим очень высокую степень очистки. Система фитингов: основные водопроводящие элементы выполнены из экологических элементов: трубок и фитингов JohnGuest. Особенность этих фитингов и трубок в том, что для сборки и разборки системы провода и подачи питьевой воды не нужны никакие инструменты и отсутствуют хомуты. Данное обстоятельство говорит от том, что в системе подготовки питьевой воды практически нет узлов, в которых может возникнуть течь. Фитинги этой фирмы выдерживают кратковременные удары давления до 100 бар (90 атмосфер), при этом не разрушаясь. Поэтому большинство предприятий в мире, которые строят системы с питьевой водой используют фитинги именно этой фирмы. Хотелось бы отметить, что весть контур подготовки питьевой воды от водопроводной трубы до места выдачи автономен и изолирован от других компонентов аппарата. Среднее количество питьевой воды, которое находится в нашем аппарате не превышает 0,7 литра. Поэтому при долгом простое аппарата достаточно слить 3-5 стаканов. Хотя даже в этом нет особой необходимости, так как вода из водопровода поступает на фильтр питьевой воды и в системе находится вода отфильтрованная, в которой уже отсутствуют всевозможные примеси.

Блок насыщения углекислотой – карбонизатор – спроектированный нашими инженерами, имеет оригинальную конструкцию и выполнен из общедоступных и экологических материалов. Наш карбонизатор имеет высокие характеристики по насыщению воды CO2. В системе подачи газа в нашем оборудовании также использованы фитинги и трубки JohnGuest. Это позволило добиться того, что в нашем аппарате отсутствуют потери углекислого газа. То есть расход газа в аппарате равноценен растворению этого количества в воде. Для сравнения, в аппаратах иных марок на изготовление газированной питьевой воды с насыщением СО2 до 4…6 грамм на литр воды необходимо затратить до 12 грамм углекислого газа. То есть потери газа составляют у иных аппаратов до 50%. В нашем же аппарате потери газа, за счет применяемых инженерных решений, исключены. В системе карбонизации используется высокоэффективный и производительный насос английской фирмы Flojet. Насосы этого предприятия широко используются по всему миру в пивной промышленности, в винной, а также в системах сатурации. Конечно, на рынке существует аналогичная продукция иных предприятий, но качество и производительность других насосов во многом уступает.

Система электронного управления аппаратом приготовления газированной охлаждённой воды (контроллер) разработана нашими инженерами с учётом ошибок и недостатков других аппаратов. Вместе с этим, контроллер выполнен из легкодоступных элементов и достаточно прост в изготовлении. Это дало нам возможность снизить затраты, одновременно с этим повысить надёжность аппарата в целом за счет всевозможных датчиков. Следует отметить, контроллер также имеет функциональный блок информирования о состоянии работы аппарата и сигнализации о выходе из строя того или иного блока, хотя такое случается довольно редко. Основным параметром аварийной сигнализации является отсутствие давления воды на входе в аппарат. Так же в контроллере применена дублирующая система датчиков, которые предотвращают выход из строя дорогостоящих элементов аппарата (насоса высокого давления и холодильного агрегата) при сбое в системе. Наличие сигнализации в аппарате также позволяет диагностировать работу аппарата и при возникновении неисправностей информировать специалистов о характере неисправности и методах восстановления в рабочее состояние аппарата. Также, за счет некоторых ноу-хау, мы обеспечили непревзойдённую производительность аппаратов, снизили потери и затраты. Наше конструкторское бюро постоянно работает как над совершенствованием конструкции аппарата, так и внешнего вида, постоянно минимизируя издержки и повышая качество и надёжность выпускаемой продукции за счёт некоторого упрощения элементов и сведения к минимуму зависимости от поставщиков компонентов. Вот некоторые виды новых изобретений: Сатуратор — (от лат. saturo - насыщаю, наполняю) - аппарат для газирования воды, насыщения жидкостей углекислым газом.

Основные достоинства сатураторов: Высокая производительность аппаратов: от 70 до 140 л/час, а это более 8 стаканов в минуту; выдача воды производится непрерывно; конструкция аппаратов выполнена таким образом, что для технического обслуживания все необходимые узлы легко доступны; Корпус сатураторов имеет замок, что предотвращает доступ посторонних людей внутрь аппаратов; Водопроводящие узлы аппаратов выполнены из пищевой нержавеющей стали и быстроразъёмных высоконадёжных соединений John Guest; все соединения для подачи СО₂ выполнены на базе фитингов John Guest, что обеспечивает высокую герметичность и не приводит к потерям; блок подготовки охлаждённой воды герметичен и имеет пониженную теплопроводность, что снижает затраты энергии на охлажение; в стандартной поставке аппараты снабжены фильтром грубой и тонкой очистки воды.

Однако, предусмотрена установка и многоступенчатого фильтра очистки с ультрафиолетовым обеззараживанием, что убирает до 99,8% вредных веществ, соединений и запахов; аппараты снабжены блоком электронного управления с богатыми функциями защиты компонентов от перегрузок, а также блоком сигнализации нормальной работы и о неисправности; широкий диапазон температур (от +5°С до +45°С) окружающей среды, при которых аппарат нормально функционирует.

Фонтанчик питьевой "Енисей" имеет достаточно простую конструкцию. Базовый вариант оснащен двухступенчатой системой очистки воды, которая состоит из фильтра тонкой очистки и угольного фильтра. Такой системы обычно достаточно для очистки водопроводной воды.

Однако учитывая ежедневное ухудшение качества воды в водопроводе, фонтанчик может оснащаться и трехступенчатой системой очистки, и четырёхступенчатой (с ультрафильтрационной мембраной, задерживающей частицы более 0,1 мкм). Основным предназначением питьевого фонтанчика является установка в образовательных учреждениях, спортивных заведениях. Он также может быть установлен и в других местах общественного пользования как то в административных зданиях, офисных помещениях, производственных цехах. Главное отличие от прочих подобных устройств это то, что наш фонтанчик содержит в себе фильтр воды. Это делает наше изделие весьма привлекательным, так как иные питьевые фонтанчики не содержат элементы очистки воды.Серия продукции фонтанчиков "Енисей" была усовершенствована с помощью разработки модернизированной системы ультрафиолетового обеззараживания.

3.2 Анализ показателей эффективности инноваций в ООО "Номако"

В целях диверсификации фирмы и увеличения объема продаж было принято решение наладить производство созданием соответствующих мощностей. Для этого требуется оснащение создаваемого производства изделий производительность которых составляет от 15 до 30 тыс. шт. в год, срок службы которых составляет 5 лет. Единовременные затраты на эти цели составят 213000 тыс. руб. Удельные капитальные вложения составят 20тыс. руб. на единицу продукции. Предварительно проведенные расчеты издержек производства позволяют оценить стоимость единицы продукции, которая составляет 60-70 тыс. руб. Для создания производства предполагается использовать производственный корпус, произведя соответствующую перепланировку. Капитальные вложения на эти цели составят 123786 тыс. руб. в целом на весь цех. Амортизация оборудования определяется исходя из нормы 14% год. На (схеме 3) представлен график планируемых объемов реализации с 2006 по 2008 год.
