В расчете следует определить необходимое количество светильников для обеспечения нормируемого значения ЕН. В этом случае формула примет вид
При нахождении количества светильников и типу источников света (ЛДЦ) определяется световой поток лампы Φ = 3000 лм.
Ориентировочно устанавливается количество светильников по рекомендуемым расстояниям между светильниками и строительными конструкциями. Светильники устанавливаются вдоль длинной стороны помещения.
Расстояния между рядами светильников
, м, определяется из соотношения
,
где
- наивыгодное соотношение L и h, α = 1,3;
Расстояние между стенами и крайними рядами светильников d, м, ориентировочно принимается равным
,
Таким образом, в связевой размещено два ряда по два светильников, каждый светильник содержит две лампы. Рисунок 11.1

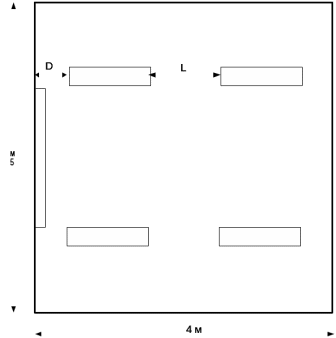

Рисунок 11.1 – Схема размещения световых проемов и светильников в комнате связи.
Заключение
В результате выполнения дипломного проекта был разработан вариант построения сети управления технологическим сегментом на участке Уссурийск – Хасан.
При рассмотрении данного вопроса была затронута концепция взаимоувязанной сети связи, основные принципы TMN, а также вопросы основ управления сетями связи РФ, основ управления связью МЦСС ОАО «РЖД» РФ, организации и функционирования систем управления сетями и аппаратурой СЦИ. Дан краткий обзор сети синхронизации на железной дороге, в том числе и БС ТСС. Изложены основные принципы управления сетями связи технологического сегмента, к которым относят: первичная сеть связи, оперативно-технологическая связь, общетехнологическая связь, сеть передачи данных. Была подробно описана управляемая аппаратура и произведен расчет функции надежности локально-вычислительной сети связи. Рассмотрены вопросы управления источником бесперебойного питания, а также система управления сетью тактовой сетевой синхронизации.
Целью проекта было создание централизованной системы управления сетями технологического сегмента на участке Барановск - Хасан. В результате была спроектирована сеть управления первичной сетью связи технологического сегмента, построенной на базе аппаратуры Обь‑128Ц. Сущность проектирования сети связи заключалась в создании ЛВС ЦТУ и ЛВС ЦТО, а также объединении РМ всех уровней в единую вычислительную сеть проектируемого участка, являющейся подсетью корпоративной сети ОАО «РЖД».
Произведен расчет затрат для внедрения системы централизованного управления аппаратурой.
Список литературы
1. Система мониторинга и администрирования: техническое задание. – М.: ВНИИУП МПС России, 2001. – 30 с.
2. Гребешков А.Ю. Стандарты и технологии управления сетями связи. – М.: ЭКО-ТРЕНДЗ, 2003. – 258 с.
3. Основы управления связью Российской Федерации / В.Б. Булгак, Л.Е. Варакин, А.Е. Крупнов и др.; Под ред. А.Е. Крупнова и Л.Е. Варакина. – М.: Радио и связь, 1998. – 184 с.
4. Шевцов А.Н. Оптические системы передачи: Учебное пособие. Часть 2. – Хабаровск: Изд-во ДВГУПС, 2003. – 162 с.
5. Руководящие технические материалы по проектированию цифровых и цифро-аналоговых сетей оперативно-технологической связи. – М.: МПС России, 2000.-73с.
6. Аппаратура Обь-128Ц. Руководство по эксплуатации. - М.: МПС России, 2002.– 259 с.
7. Руководящий технический материал по построению первичной сети технологического сегмента: РТМ 32 ЦИС 10.12-2002. – М.: ВНИИУП МПС России, 2002. – 99 с.
8. Нормы технологического проектирования цифровых телекоммуникационных сетей на федеральном железнодорожном транспорте: НТП-ЦТКС-ФЖТ-2002. – М.: МПС РФ, 2002 – 249 с.
9. Система оперативно-технологической связи железных дорог России: Протоколы информационно-логического взаимодействия объектов цифровой сети: ОСТ 32.145-2000. – М.: ВНИИУП МПС России, 2000. – 33 с.
10. Система управления INC-100MS. Версия 1.6: Общая информация к эксплуатации. Утв. К. Сайто. – NEC Corporation, Japan, 2002.
11. Олифер Б.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы: Учебник для ВУЗов. – СПб: Питер, 2004. – 864 с.
12. http://ccc.ru/
13. http://neotek.ru/neax100mx.html
14. http://ait.ustu.ru/AIT/uch/nets
15. http://Kunegin.narod.ru/net_prot
16. Тактовая сетевая синхронизация на железнодорожном транспорте: техническое задание. – М.: ВНИИУП МПС России, 2002. – 57 с.
17. Давыдкин П.Н., Колтунов М.Н., Рыжков А.В. Тактовая сетевая синхронизация. – М.: Эко-Тренз, 2004. – 205с.
18. Голубицкая Е.А. Экономика связи – М.: Радио и связь, 2000. – 392 с.
19. СНиП 23-05-95. Естественное и искусственное освещение. Введ. 01.01.96. –М.: Стройиздат, 1996.
20(3). Слепов Н.Н. Современные технологии цифровых оптоволоконных сетей связи. – М.: Радио и связь, 2002. – 420 с.
