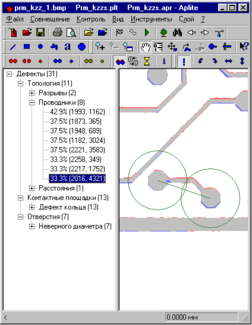

Малюнок 2.1 - Контроль розриву провідника і загальний вигляд системи.
Активним є шар суміщення, який формується з двох зображень: синій колір відповідає еталону, червоний - шаблоном. Натискаючи клавішу Пропуск, користувач по черзі переглядає всі дефекти, виявлені системою.

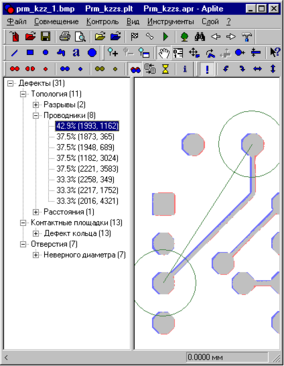

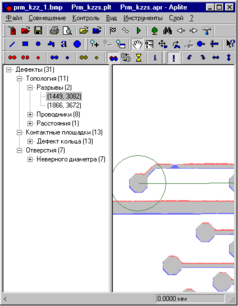

Рисунок 2.2 – Контроль разрыва и нарушения ширины проводника.

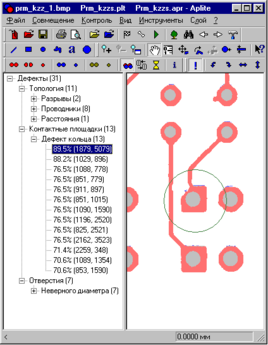

Рисунок 2.3 – Дефекти контактних площадок

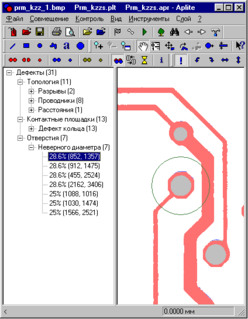

Рисунок 2.4 - Представлення дефектів
2.2 Аналізатор дефектів виготовлення (АДІ)
Безліч наявних на ринку систем тестування електронних збірок не полегшує знаходження найкращого рішення без надання більш детальної інформації. Звичайно ви повинні чітко знати про те, які спеціальні вимоги накладаються на дані системи. Ціни котирування, отримані від фірм-виготовлювачів, коливаються від багатьох тисяч до мільйона доларів США. Фактично нелегко зрозуміти чому відмінності в цінах такі великі. Незалежно від будь-яких удосконалень, які одна система може мати в порівнянні з іншого, при розгляді будь-якої системи завжди слід сконцентруватися на вартості системи і використовуваних можливості програмування. Вам також необхідно визначити який персонал буде потрібно для обслуговування такої системи тестування.
В даний час, тому що компанія HAMEG також входить в даний сильно-конкурірущій ринок, для цього є хороші причини. Не останньою з них є наш досвід, отриманий протягом десятиліть при виготовленні електронного обладнання. Тому ви можете очікувати від нових систем серії 6000, що вони принаймні одні з найсучасніших і рентабельних з точки зору витрат у порівнянні з конкуруючими системами.
2.2.1 АДІ при тестування в ланцюзі
Крім простих блоків тестованих збірок (БТС) з відносно невеликою кількістю компонентів зазвичай вам доводиться застосовувати перевірку за допомогою АДІ (при відсутності живлячої напруги на БТС) або тестування в ланцюзі (коли БТС знаходиться під напругою) при подальшому функціональному випробуванні для перевірки працездатності збірки. Тому найбільше значення зазвичай переноситься на функціональний випробування. Виходячи з цього для вихідного випробування досить проведення тестування за допомогою АДІ, тому що воно пов'язане з меншою вартістю самої програми і відповідними витратами щодо її реалізації. Проте це тестування завжди слід проводити відразу після складання друкованої плати, щоб можна було швидко виявити і усунути дефекти, які могли раптово з'явитися при монтажі компонентів на поверхню.
Системи АДІ особливо підходять для виявлення неправильно розташованих, пропущених і дефектних компонентів, а також коротко-замкнутих ланцюгів при пайці і всіх видів розривів. Згідно з різними статистичними публікацій вищезгадані типи охоплюють більше 80% всіх можливих пошкоджень. За загальним визнанням для випадку використання інтегральних схем можливо тільки визначити їх наявність і функцію діодів захисту на входах і виходах. Якщо ми виходимо з припущення фактичної відповідності інтегральних схем всім вимогам щодо якості і правильного розташування всіх компонентів на поверхні друкованої плати, то цілком достатньо дослідити характеристики першої тестованої збірки в нових серіях, коли проводиться функціональна перевірка. Однак якщо потрібно заощаджує витрати тестування інтегральних схем на майбутню стадії торгу, то в цьому випадку недорогий тестер компанії HAMEG як раз і є той самий прилад, який треба використовувати для цієї мети.
До інших позитивних якостей системи АДІ НМ6001 відноситься короткий період часу на проведення програмування. БТС з 600 точками перевірки можна запрограмувати в межах 1 \ 2 дні і навіть коротше. До того ж є певні функції самонавчання, які допомагають зменшити період часу, що витрачаються на програмування. Ще однією перевагою є вбудований САПР - компілятор для більшості використовуваних програм САПР. Всього лише введіть перелік САПР та виконання програми буде здійснюватися автоматично.
Дуже просте тестування може бути виконане при використанні тестера в ланцюзі (для БТС що знаходиться під напругою). Це тестування може досить добре використовуватися для перевірки інтегральних схем. Якщо ви розглянете обладнання, програмування і тестування з показниками вартості у декілька разів вище наших, то в більшості випадків витрати виявляться невиправданими, навіть для випадку більш точного результуючого тестування. І не тільки це, тому що вам завжди потрібно кваліфікований технік для роботи з тестером в ланцюзі.
Перевірочні пристрою сполучення (перехідники-адаптери) є ще одним важливим компонентом системи АДІ. На оснащенні з полем контактів, виготовленої компанією HAMEG дуже легко працювати, причому вона забезпечує швидкий доступ до поверхні, тому дуже добре підходить для виконання ремонтних робіт на БТС. Провідна система від перехідника-адаптера в значній мірі спрощена, що дає економію принаймні 50% часу, зазвичай необхідного для виконання даної операції.
Навіть напівкваліфікований персонал отримає користь з легкості використання приладу і виконає перевірку БТС.
У цілому компанія HAMEG знову встановила нові стандарти в секторі автоматичного тестування обладнання за рахунок створення приладів серії НМ6000.
2.2.2 Тестування насадкою при поверхневих вимірах на інтегральних схемах
Перевірочна система АДІ НМ6001 компанії HAMEG має опціональні можливості для перевірки розімкнутих сполук на пристроях, таких як інтегральні схеми та з'єднувачі.
Використовуючи спеціальний, встановлюваний зверху щуп проводяться виміри за методикою компанії НР від верхньої частини кожного компонента до кожного кола під ним. Розімкнені сполуки можуть бути виявлені за рахунок вимірювання невеликих ємнісних величин.
До складу даної опції входять модуль з електронікою для установки в системний контролер і ліцензія від компанії НР на використання даного запатентованого способу. Модель НМ6001 може підтримувати до 24 верхніх щупів компонентів. Якщо потрібні додаткові верхні щупи, то можуть додаватися модулі з 24 щупами в кожному з них. В одиночній системі тестування може бути встановлено до 8-ми модулів (192 верхніх щупа).
Вбудований в щуп підсилювач-інтегратор забезпечує високонадійне виявлення сигналу, майже вільного від інтерференції паразитного сигналу.
Перевірочні насадочні щупи (що поставляються компанією НР і іншими фірмами-виробниками оснащення) встановлюються над кожною інтегральної схемою або з'єднувачем, які підлягають перевірці на розімкнуті контакти. Щупи зазвичай встановлюються таким чином, що надають невеликий тиск на корпус компонентів, що підлягають тестуванню. Рекомендована оснащення у вигляді верхніх насадок може бути закуплена у компанії HAMEG або спеціально виготовлена різними підрядниками з виробництва подібної оснащення в країні. Використовуються стандартні верхні щупи виробництва компанії НР, однак мультиплексування і дротяні з'єднання є унікальною реалізацією технології компанії НР, виконаної фірмою HAMEG.
2.2.3 Перевірка правильності зібраних друкованих плат
За допомогою нового "аналізатора дефектів виготовлення", випущеного компанією HAMEG, перевірка неправильно зібраних друкованих плат стає абсолютно легкою і непроблематичність.
Стандартний варіант може тестувати до 600 перевірочних точок. Згідно зі статистичними даними, отриманим на реалістичною основі, тестування охоплює 80% всієї збірки. Якщо вам необхідно протестувати БСТ з кількістю точок перевірки більше 600, то в багатьох випадках не буде краще зробити друге тестування за допомогою адаптера на 600 точок замість використання перевірочного адаптера на 1200 точок тестування. Це означає, що ви повинні 2 рази перевірити одну і ту ж БСТ, але це необхідно всього лише в 20% випадків. Виготовлений компанією HAMEG стандартний адаптер (перехідник) на 600 точок тестування має вартість, що становить 30% від ціни адаптера з 1200 точками тестування.
У порівнянні з приладами фірм-конкурентів система АДІ НМ6001 пропонує екстраординарні показники цін \ робочих характеристик.
Сфера охоплення при тестуванні за допомогою приладу НМ6001:
Основний перевіркою є тестування компонентів і виявлення розривів і коротких замикань. Збірка контактного поля контактує з перевіряється платою.
Виконуються наступні кроки тестування:
- Виявлення всіх видів коротких замикань і розмикань.
- Тестування резисторів, індуктивностей, конденсаторів (з перевіркою полярності).
- Виявлення пропущених компонентів.
- Перевірка напівпровідникових переходів.
- Перевірка біполярних транзисторів і польових транзисторів (коефіцієнт посилення по струму і включення \ виключення).
- Виявлення неправильно встановлених компонентів.
Інтегрована система багаторазової захисту допускає тестування компонентів у паралельних ланцюгах. Результати помилкового виміру, зумовлені паралельним підключенням діодів на траєкторії вимірювання, можуть бути усунені за допомогою вибору правильного напруги тестування. Заміри імпедансу можна оптимізувати за допомогою вибору належної частоти при тестуванні. За допомогою самонавчального алгоритму найкраще значення визначається автоматично.
За допомогою опціонального "випробування з насадками за методикою компанії НР (захищеного патентом США) можна визначити розімкнуті штирі на інтегральних схемах і з'єднувачах.
Конфігурацію системи АДІ можна створювати різними способами: Перевірка всієї друкованої плати - Одиночна стадія - Зупинка при виявленні шкоди. Після зупинки системи тестування може бути продовжено або припинено. Маніпулювання в повному обсязі виконується за допомогою переключень при використанні мишки. При "зупинки при виявленні шкоди" виробляється показ дефектного елемента.
2.2.4 Вимірювання за допомогою АДІ
Випущений компанією HAMEG аналізатор дефектів виготовлення, модель НМ6001, спроектований для виконання ефективних замірів на різних компонентах, як в ланцюзі, так і поза її, включаючи знаходження розмикань і коротких замикань. Для роботи за різних умов, що зустрічаються в ланцюгах, система має кілька різних методик і способів виконання вимірювань:
1. Вимірювання активного опору, індуктивності та ємності.
При струмового режимі опір резистора вимірюється за допомогою підключення джерела постійного струму до вимірюваного опору і подальшого виміру падіння напруги на ньому. З відомого значення струму і виміряної величини напруги опір обчислюється за законом Ома.
Конденсатори тестуються за допомогою запіткі постійним струмом з виконанням вимірів через точно встановлені невеликі проміжки часу для визначення часу наростання напруги в міру заряду конденсатора. З величин зміни напруги, часу і значення прикладеної постійного струму можна обчислити ємність конденсатора.
Котушка індуктивності складається з двох послідовно з'єднаних опорів. Це чисто омічний опір проводу котушки й індуктивний опір XL. Тому спочатку проводиться вимір при напрузі постійного струму, а потім завмер при напругах змінного струму різної частоти.
Якщо вам необхідно отримати точні значення для малого імпедансу вам слід "проінструктувати" систему на дистанційне обстеження перевіряється збірки. При використанні даної методики вам буде потрібно два додаткових дротяних підключення до точки проведення вимірювання у складанні (за методикою Кельвіна).
2. Зовнішнє розпізнання.
Зовнішнє розпізнання застосовується за допомогою використання двох перевірочних точок для створення токового впливу до перевіряється компоненту і від нього. Дві інші перевірочні точки використовуються для вимірювання напруги на досліджуваному елементі. За допомогою вимірювання напруги за допомогою цих двох додаткових точок з високим вхідним імпедансом тестування виключаються впливу падіння напруг від системи проводового підключення і з'єднувачів.
Застосування точок захисту дозволяє виключити вплив на вимірювання, який чиниться з боку паралельно підключених компонентів. Кожна перевірочна точка може бути задана як вимірювальна або для установки захисту, або як сенсорної точки (точки зчитування) без будь-якої спеціальної системи кабельного підключення або кручених парних провідників.
3. Перевірка діодів і стабілітронів
У струмового режимі перевірка діодів проводиться також як тестування резисторів. Вибраний джерело постійного струму (від 10 мА до 1 мА) підключається до полупроводниковому переходу, потім проводиться вимір падіння напруги на напівпровідниковому переході. Ви можете також тестувати стабілітрони при напрузі близько 10 вольт за методикою перевірки діодів.
4. Перевірка пристроїв з трьома висновками
Більш складне тестування пристроїв з трьома висновками, таких як звичайні і польові транзистори, проводиться при використанні даних пристроїв в робочому стані. Дане тестування допомагає виявити пошкоджені або неправильно встановлені напівпровідникові елементи. Вимірювання коефіцієнта посилення по струму в схемі з загальним емітером виконується при зниженій напрузі живлення БТС, за винятком вимірювальних сигналів, що подаються на перевіряється компонент.
5. Тестування інтегральних схем.
Наявна система тестування дозволить вам перевірити наявність інтегральних схем і правильність їх установки (орієнтацію) при використанні одиночної інструктують програми. Ці дані звичайно прочитуються самонавчається з еталонною працездатною збірки (БТС).
