3. Разработка схемы электрической принципиальной
3.1 Выбор цифрового сигнального процессора
Цифровой сигнальный процессор (DSP) - является основой нашего устройства. Алгоритм кодирования - декодирования информации, прием и передача сигнала из ЭВМ и обратно, выполняются с помощью DSP.
Существует много различных фирм - производителей DSP: Texas Instruments, Analog Devices, Motorola , Philips и т.п. Реализацию нашего устройства можно выполнить практически с помощью DSP любой из перечисленных фирм. Рассмотрим цифровые сигнальные процессоры фирмы Analog Devices, и в частности сигнальный процессор ADSP - 2181.
Процессор ADSP-2181, является развитием семейства ADSP-21xx, 16-разрядных сигнальных процессоров DSP фирмы Analog Devices с фикси-рованной точкой. В ADSP-2181 используется базовая архитектура ядра этого семейства. ADSP-2181 обладает полным объемом внутренней памяти адресуемой на кристалле, расширенным набором внутренних периферийных устройств, высокой производительностью.
Краткая характеристика ADSP - 2181:
• 16 К x 24 бит внутренней памяти программ PM (Program Memory)
• 16 К x 16 бит внутренней памяти данных DM (Data Memory)
• 2 программируемых скоростных последовательных порта
• интервальный таймер
• 16-битный порт прямого доступа к внутренней памяти IDMA (Internal Direct Memory Access)
• 8-битный порт прямого доступа к внешней байтовой памяти BDMA (Byte Direct Memory Access) объемом до 4 Мбайт
• адресное пространство устройств ввода/вывода (2048 адресов)
• 4 сегмента по 8 К слов внешней оверлейной памяти
• внешние прерывания и программируемые выводы флагов
• режим пониженного энергопотребления (Pпот.< 1 мВт)
• расширенный набор инструкций
• производительность - 33.33 MIPS
• отдельный порт внутрисхемной эмуляции
Рис. 3.1.1. Графическое изображение цифрового сигнального процессора ADSP - 2181
Дополнительные сведения о процессоре ADSP - 2181.
Тип обратываемых данных - с фиксированной точкой.
Тактовая частота - 16,67 MHz.
Время одного командного цикла - 30 nS.
Последовательный порт - 2
Параллельный порт - 2 ( 1(IDMA) - 8-битный или 16-битный, 1 - 24-битный)
Напряжение питания - 3V, 5V.
Рассмотрим назначение выводов и принцип работы процессора:
D0 ... D23 - 24-разрядная шина данных. Используется совместно с
шиной адреса для загрузки программы из внешней памяти в DSP.
A0 ... A13 - 14-разрядная шина адреса.
Память программ : ADSP-2181 содержит 16Kx24 ОЗУ программ на кристалле. Память программ позволяет выполнять до двух обращений в каждом цикле, тогда все операции могут завершаться за один цикл.
Память данных : ADSP-2181 имеет 16,352 16-разрядных слова внутренней памяти данных.
Пространство байтовой памяти - двунаправленное, 8-разрядное, внешнее пространство памяти, используемое для хранения программ и данных. Доступ к байтовой памяти осуществляется через BDMA. Пространство байтовой памяти состоит из 256 страниц, каждая из которых имеет размер 16К x 8.Это позволяет использовать до 4М x 8 (32 мегабит) ПЗУ или ОЗУ без дополнительной логики. Все обращения к байтовой памяти имеют временные параметры, определяемые регистром BMWAIT.
Контроллер прямого доступа в байтовую память (BDMA) позволяет осуществлять загрузку и сохранение команд программы и данных, используя пространство байтовой памяти. Схема BDMA способна обращаться к пространству байтовой памяти в то время, как процессор работает и захватывает только один цикл DSP для перемещения 8-, 16- или 24-разрядного слова.
IAD0 ... IAD15 - 16-ти разрядная мультиплексированная шина данных/адреса порта IDMA.
Порт прямого доступа к внутренней памяти (IDMA) процессора ADSP-2181 является одним из новых устройств, существенно упрощающих построение интерфейса с HOST-процессором.

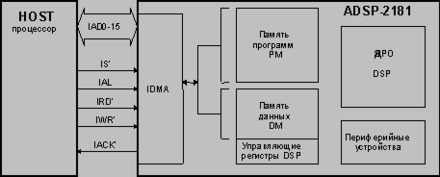

Рис. 3.1.2. Интерфейс работы порта IDMA с HOST-процессором.
Четыре входа управления IDMA предназначены для:
IS - выбор порта;
IAL - запись адреса ячейки памяти;
IRD - чтения данных через порт;
IWR - запись данных ;
IACK - Сигнал подтверждения доступа. Определяет завершение операций чтения/записи и готовность IDMA к следующей операции.
BMODE и MMAP
Выводы процессора BMODE и MMAP определяют режим загрузки и распределение (карту) памяти DSP. Для загрузки через внешнюю память BMODE=0 и MMAP=0. Загрузка состоит из следующих операций:
• Сброс процессора сигналом RESET
• Загрузка в Programm Memory и Data Memory кодов программы и данных, исключая ячейку PM(0x0000).
• Запись слова в ячейку PM(0x0000) для запуска загруженной программы.
IRQ2, IRQL1, IRQL0 и IRQE. TFS1/IRQ1, RFS1/IRQ0.
Аппаратные входы прерываний. При подаче на них низкого уровня сигнала управление передается соответствующей подпрограмме
Таблица 3.1 - Таблица прерываний.
RESET - при получении низкого уровня сигнала передается управление подпрограмме инициализации DSP. При этом происходит повторная загрузка программы из внешней памяти в DSP.
PWD - (power down) отключение питания.
XTAL, CLKIN - на них подается тактовая частота от кварца. В нашем случае 16,67 MHz.
PMS, IOMS,
BMS, DMS , CMS - Данные выводы служат для подключения и управления оверлейной памятью.
Конфигурация оверлейной памяти задается установкой управляющего сигнала CMS в регистре программируемых флагов и составного сигнала управления (Programmable Flag and Composite Select Control). Также можно использовать оверлейную память, как память данных.
Так как шина адреса ADSP-2181 имеет только четырнадцать разрядов, то для расширения адресного пространства оверлейной памяти используются флаги FL0, FL1, а также FL2 или PMS в зависимости от требуемой конфигурации.
Рисунок 3.3 Системный интерфейс ADSP 2181
Выбранный нами цифровой сигнальный процессор ADSP - 2181 способен выполнять следующие действия:
| За один цикл процессор ADSP-2181 может: | Это происходит в то время как процессор продолжает: |
| - генерировать следующий адрес программы | - получать и передавать данные через два последовательных порта |
| - Выбирать следующую команду | - получать и/или передавать данные через внутренний порт прямого доступа в память |
| - выполнить одно или два перемещения данных | - получать и/или передавать данные через порт прямого доступа в байтовую память |
| - модифицировать один или два указателя адреса данных | - Декрементировать таймер |
| - выполнить вычислительную операцию |
Это полностью удовлетворяет нашим требованиям, для обеспечения требуемой модуляции и реализации метода кодирования NBDP. А также фирма Analog Devices поставляет со своими процессорами мощные программные продукты для отладки и записи программ в DSP, что делает данный цифровой сигнальный процессор еще более приемлемым для нас.
3.2 Выбор кодека
Как было видно из пункта 3.1 , цифровой сигнальный процессор не занимается преобразованием аналогового сигнала в цифровой и наоборот, это делают АЦП и ЦАП. Вот таким комбинированным АЦП/ЦАП являются микросхемы CODEC.
Их как и DSP существует большое количество, но мы также остановимся на микросхемах фирмы Analog Devices. Т.к. в роли цифрового сигнального процессора нами выбран ADSP 2181, то выбираем звуковой кодек AD1847 с последовательным цифровым интерфейсом совместимым с ADSP 21xx.
Рисунок 3.4 - Графическое изображение Codec AD1847
Параметры AD1847:
Тип сигнала - моно/стерео
Преобразование- АЦП / ЦАП
Напряжение питания- + 5 V
Диапазон выходных частот- 20 Hz ... 20 kHz
Наличие фильтров: цифровой фильтр;
аналоговый фильтр НЧ;
Максимальная тактовая частота- 27 MHz
Аналоговый вход- 2
Вспомагательный аналоговый вход - 1
Аналоговый выход - 1
Рассмотрим назначение выводов и принцип работы кодека:
VCC - питание + 5 V. Источник питания тот же, что и ADSP - 2181.
GND - земля.
GNA - земля аналогового сигнала
SCLK - тактовый генератор последовательной передачи данных. (значение зависит от XTAL1,XTAL2 ) при установленном XTAL1 значение будет 12,288 MHz, при XTAL2 11,2896 MHz.
SDFS - синхронизация последовательных данных.
SDI, SDO - прием и передача данных из последовательного порта DSP. ( Serial Data Input и Serial Data Output ). Обмен данными может осуществляться как с DSP, так и любым HOST - процессором. Размер даных - 16 бит.
RST - при установке низкого уровня , происходит инициализация всех регистров начальными значениями. (RESET)
PWD - также установке низкого уровня , происходит инициализация всех регистров начальными значениями и перевод чипа в режим пониженного энергопотребления, при котором Vref и аналоговые выводы земли - отключены.
BM - при наличии на этот выводе высокого уровня сигнала , на шине устанавливается сигнал MASTER, и происходит передача данных в DSP по порту RXD0. В случае низкого уровня сигнала на шине устанавливается сигнал SLAVE, и происходит прием данных от DSP по порту TXD0.
CLKO - (clock output) выход тактового генератора. Значение зависит от XTAL1, XTAL2: при установленном XTAL1 значение будет 12,288 MHz, при XTAL2 16,9344 MHz.
Аналоговые выводы приема/передачи
LI1L - линейный вход 1 для левого канала
LI1R - линейный вход 1 для правого канала
LI2L - линейный вход 2 для левого канала
LI2R - линейный вход 2 для правого канала
AI1L - вспомагательный вход 1 для левого канала
AI1R - вспомагательный вход 1 для правого канала
AI2L - вспомагательный вход 2 для левого канала
AI2R - вспомагательный вход 2 для правого канала
LOL - линейный выход для левого канала
LOR - линейный выход для правого канала
X2O, X2I - от кварцевого резонатора 16,9344 MHz.
X1O, X1I - от кварцевого резонатора 24,576 MHz.
Исходя из этого выбираем кварцевый резонатор X2 с частатой 16, 9344 MHz, а X3 с частатой 24, 576 MHz.
Выбранные кварцевые резонаторы включаются по стандартной схеме с двумя параллельными конденсаторами по 18 pF.
Конденсаторы C31, C32, C36, C37 выбираем емкостью 18 pF.
FLTL - левый канал фильтра. Используется для подключения стандартного конденсатора 1 мкФ.
FLTR - правый канал фильтра. Используется для подключения стандартного конденсатора 1 мкФ.
Исходя из этого выбираем конденсаторы C40 и C41 емкостью 1 мкФ.
VRO - внешнее опорное напряжение. Величина 2,25 V. Запрещается подключение к данному выводу какой - либо нагрузки
VRI - внутренее опорное напряжение.
Рисунок 3.5 - Схема включения опорного напряжения
Из схемы включения видно, что выходное опорное напряжение используется для аналоговых сигналов. Исходя из данной стандартной схемы включения конденсаторы C46 и C47 выбираем емкостью 10 мкФ, а конденсатор C45 = 0.1 мкФ.
Рисунок 3.6 - Функциональная блок - схема кодека AD1847
В данном разделе были рассмотрены функции кодека ADSP 2181 , назначения выводов и принцип работы. Также были выбраны все необходимые элементы для стандартной схемы включения.
