Рис. 7.1 Конструкция кожуха.

7.2 Анализ тестирования устройства

№	Этап настройки	Приборы, участвующие в настройке	Опасности и вредные факторы	Мероприятия, устранящие выявленные опасности и вредные факторы
1.	Программирова-ние цифрового сигнального процессора	ЭВМ (Intel Pentium)	Влияние мягкого рентгеновского излучения от ЭЛТ на зрение	Применение защитного экрана, монитора типа Low Radiation, правильное расположение монитора на рабочем месте
2.	Отладка программы	ЭВМ (Intel Pentium)	Влияние мягкого рентгеновского излучения от ЭЛТ на зрение	Применение защитного экрана, монитора типа Low Radiation, правильное расположение монитора на рабочем месте
3.	Тестирование входных и выходных сигналов	Осцилограф (C1-99), генератор (Г1-34)	Опасность поражения электрическим током	Заземление корпуса осцилографа

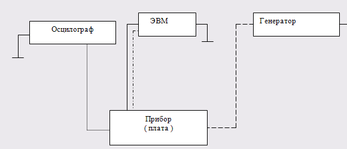

Рис. 7.3 Блок - схема тестирования.

Как видно из блок-схемы на стадии тестирования прибора в которой существует опасность поражения эл. током, необходимо выполнять заземление используемых приборов. Для предотвращения влияния на зрение мягкого рентг. излучения необходимо выбирать рекомендуемый монитор.

7.3 Организация рабочего места и безопасность проведения тестирования

В данном дипломном проекте создается устройство которое напрямую связано с компьютером и управляется с помощью его. Для обслуживания данного устройства требуется опытный оператор, который должен находится за компьютером и следить за принимаемой информацией и при необходимости передавать другую информацию. В этом случае оператор постоянно находится за компьютером. Поэтому необходимо разработать меры по правильной организации рабочего места и безопасности проведения настроечных работ. Мероприятия для безопасности проведения тестирования Тестирование производится оператором на его рабочем месте. Под рабочим местом понимается зона, оснащенная необходимыми техническими средствами, в которой совершается трудовая деятельность исполнителя или группы исполнителей, совместно выполняющих одну работу или операцию. Главным требованием при выборе основного оборудования является обеспечение на данном рабочем месте необходимых безопасных комфортных условий труда и производительности труда, поэтому выбираемое оборудование должно отвечать требованиям эргономики, т.е. требованиям техники безопасности, психологическим и физиологическим возможностям работающего, с учетом его антропомет- рических показателей. Под планировкой рабочего места понимают взаимное расположение основного и вспомогательного оборудования, инвентаря и оснастки на отведенной производственной площади, обеспечивающее наиболее эффективное выполнение трудовых процессов, экономию усилий, минимальное утомление работающего и безопасность его труда. Рабочее место при наладке представляет собой стол, стул. На столе расположено следующее оборудование: - компьютер персональный типа INTEL PENTIUM ; - монитор цветной типа LG 14 ' LR; - осциллограф типа C1-99; - генератор сигналов типа Г1-34; - принтер Canan BJ-200; Оператор напрямую соприкасается с клавиатурой, мышью, осциллографом и монитором. Тестирование заключается в поиске ошибок в программном обеспечения, проверке электрических соединений. В помещениях с ПК обеспечивается равномерное распределение яркости (перепад яркости не превышает 1:3), исключаются яркие источники света и блестящие отражающие предметы в поле зрения оператора. Источником электромагнитных полей и излучений могут служить монитор и осциллограф. Выбранные монитор (ДП 14' LR) и осциллограф (С1-99) сконструированы таким образом, что все виды излучений находятся в диапазоне допустимых значений на любых расстояниях от них (нормируется по ГОСТ 12.1.006 - 84 и по ГОСТ 12.1.002 - 84). Источником шума и вибрации может служить принтер. Выбранный принтер Canon BJ-200 использует химическую технологию печати, уровень шума, создаваемого при работе, удовлетворяет самым строгим требованиям. Для освещения применяют газоразрядные лампы. Допустимая пульсация освещенности для зрительных работ составляет 10%. Поскольку весь комплекс оборудования при наладке устройства питается от сети переменного тока напряжением 220V, 50Hz то для защиты от воздействия электрического тока корпуса монитора, принтера, клавиатуры выполняются из диэлектрического материала. Корпуса, сделанные из металлического материала заземляются, все провода должны быть надежно заизолированы. Дополнительные меры безопасности:

• Конструкция всех элементов рабочего места (РМ) должна исключать возможность прикосновения человека к частям и элементам под напряжением свыше 36 В при любых, в том числе ошибочных, действиях пользователя, не связанных со вскрытием корпуса.

• Система электропитания РМ должна обеспечивать гальваническую развязку от потенциала "земли" с сопротивлением не менее 1 МОм.

• Система электропитания РМ должна быть оборудована устройством защитного отключения, обеспечивающим отключение питающих напряжений от рабочих мест при возникновении утечки на "землю" свыше 10 мА, при перегрузках и коротких замыканиях.

• Конструкция соединителей и разъемов должна исключать возможность ошибочного подсоединения к линиям с неверным напряжением. Кабели электропитания должны иметь достаточную механическую прочность (обеспечиваемую, например, защитной гибкой пластмассовой трубкой или гибким проволочным экраном.).

Мероприятия по эргономике и организации рабочего места:

Эргономика и эстетика производства являются составными частями культуры производства, т.е. комплекса мер по организации труда, направленных на создание благоприятной рабочей обстановки.

В основе повышения культуры производства лежат требования научной организации труда. Культура производства достигается правильной организацией трудовых процессов и отношений между работающими, благоустройством рабочих мест, эстетическим преобразованием среды.

Во время работы часто возникают ситуации, в которых оператор ЭВМ должен за короткий срок принять правильное решение. Для успешного труда в таких условиях необходимы рационально организованная окружающая среда, ограничивающая работника от воздействия посторонних раздражителей, которыми могут быть: мрачная окраска стен, неудобное расположение сигнализации, клавиш управления. Поэтому всеми средствами нужно снижать утомление и напряжение оператора ЭВМ, создавая обстановку производственного комфорта.

Размерные характеристики рабочего места

Конструкцией рабочего места должно быть обеспечено выполнение трудовых операций в пределах зоны досягаемости моторного поля. Зоны досягаемости моторного поля в вертикальной и горизонтальной плоскостях для средних размеров тела человека приведены в ГОСТ 12.2.032-78 на стр.2.

Выполнение трудовых операций "часто" и "очень часто" должно быть обеспечено в пределах зоны легкой досягаемости. Поскольку наладка блока может производиться как мужчинами, так и женщинами, следует учесть средние антропометрические показатели и мужчин и женщин. Так как высота рабочих поверхностей является регулируемой, то значения будем выбирать для роста 1800 мм. Оно составит 800 мм согласно номограмме 4 приведенной в ГОСТ 12.2.032-78 на стр.4. Конструкция регулируемого кресла должна соответствовать ГОСТ 21889- 76. Форма рабочей поверхности прямоугольная. Расположение оборудования на рабочей поверхности:

Рис.7.3.2.1 - Расположение приборов на рабочей поверхности стола и распределение зон их досягаемости.

Зона 1 - зона расположения наиболее важных органов управ-ления.

Зона 2 - зона расположения легкодоступного оборудования.

Зона 3 - зона размещения редкоиспользуемых органов управления.

В зоне 1 расположены монитор и клавиатура. В зоне 2 расположен осциллограф, мультиметр и налаживаемое устройство. В зоне 3 расположен принтер. Монитор, как самое важное средство отображения информации, должен быть установлен таким образом, чтобы центр ЭЛТ находился на линии взгляда или немного ниже.

7.4 Выводы по охране труда

В ходе разработки раздела "Охрана труда" было создано три параграфа характеризующие работу устройства , кодирования - декодирования информации на цифровом сигнальном процессоре, с точки зрения безопасности жизнедеятельности. В качестве детального изучения и устранения одной из опасностей была выбрана: Организация рабочего места оператора и безопасность проведения тестирования. Т.к. оператор нашего устройства должен работать за ЭВМ, все расматривалось с точки зрения обустройства и безопасности работы оператора ЭВМ. Оценка тяжести и напряженности труда по эргономическим показателям целью отнесения их к определенной категории осуществляется по наибольшему количественному критерию. В результате анализа эргономических показателей психофизиоло-гических факторов можно сделать вывод, что работа по наладке устройства относится к категории "легкая, малонапряженная".

Приложение 1

Главный модуль

main.c

// Подключаем заголовочные файлы и объявляем локальные и глобальные // переменные

#include

#include

#include

#include

int PTT_Recalc;

int DebugLevel;

/*-------------------------------------------------------------*/

int cntr;

int CALL_ID[10];

// Объявление внешних функций и переменных

extern void FreeSignal(void);

extern int IsCharReady(void);

extern int FRE_FLAG;

extern int setISS,setIRS;

/*-------------------------------------------------------------*/

void main()

{

int save_dsw;

/*-------------------------------------------------------------*/

// Сброс выводов FL2..FL0

asm("reset fl0;");

asm("reset fl1;");

asm("reset fl2;");

init_1847(); // Инициализация кодека AD1847

UART_Init(); // Инициализация интерфейса UART

// Дадим команду host-устройству на инициалицацию

SendCommandHost("INIT","POWER ON");

// Инициализируем структуру NBDP (narrowband direct printing)

NBDP_Init();

// Процесс обмена данными

while(1)

{

if(COMF & 1)

{

if(COMF & 0x02) arq(); // запустить протокол ARQ , описание в

// npdp_arq.c

else if(COMF & 0x1C) fec(); // запустить протокол FEC , описание в

// npdp_fec.c

else // Если другое сотояние COMF, то ошибку в host

{

SendHostError(5,COMF); /* COMF ERROR */

StandBy();

}

}

if(FRE_FLAG) // Если модем свободен

{

FRE_FLAG=0;

// Отправим команду в host , что модем свободен

SendCommandHost("FRE",FRE_FLAG == 1 ? "1":"0");

}

/* Если символ готов к передаче , выбрать команды из порта*/

if(IsCharReady()) SerialDriver();

// Передача символов в HOST

if((COMF & 1) && (ho_count))

{

char block[15],d;

int i=0;

while(hoRead(&d) != -1)

{

block[i++] = d;

if(i>14) break;

}

block[i]=0;
