В результате устанавливается важность каждого из элементов по отношению к вышестоящим уровняю.

Для каждого из элементов, оцениваемых в матрице по строке находится средняя оценка интенсивности относительной важности: средняя геометрическая величина:

ā i= ā i1* ā i5+…. ā m (5.1)

Проводится нормализация результата к единице: сначала находится сумма всех средних оценок важности и затем каждая из них делится на эту сумму:

(5.2)

в) определение глобальных приоритетов.

Для каждой альтернативы находится сумма произведений локального приоритета данной альтернативы по каждому из критерием на приоритет соответствующего критерии по отношению к вышестоящему уровню:

(5.3)

где n – количество критериев;

ХАк – локальны приоритет альтернативы А по к - ому критерию;

ХК - локальны приоритет k-ого критерия.

Результаты расчета сведены в таблицу 3.8 глобальных приоритетов.

Таблица 1.8 - Оценка глобальных приоритов

Проведенные расчеты показывают, что наиболее предпочтительным вариантом является вариант Б, то есть проектирование объекта на базе цифровой коммутационной системы SI2000.

Для реализации данного проекта было принято решение использовать цифровую коммутационную систему (ЦКС) SI2000 производства фирмы IskraTEL (Словения) совместно с предприятиям Искра Урал Tek (Екатеринбург). Компании SIEMENS, на основе анализа по методу иерархий (МАИ) [2] в сравнении с системами DRX4 и DX-200.

6 Основные характеристики SI-2000

6.1 Характеристика АТС типа SI-2000

SI-2000 – это современная цифровая коммутационная система с управлением по записанной программе, предназначенная для использования на ТфОП. Цифровые станции SI-2000 могут использоваться в качестве местных или транзитных АТС на сетях связи общего пользования или ведомственных сетях

Основные характеристики станции:

Емкость станции:

до 40000 абонентов;

до 3720 линейных комплектов или каналов на междугородних станциях;

128 модулей (разговорные и системные);

до 124 разговорных модулей (ASM, LSM, ANM, DNM);

любая комбинация модулей ASM, LSM, ANM, DNM до общего количества 124;

емкость модуля ASM – до 239 абонентов;

емкость модуля LSM – до 239 абонентов посредством блока DLX;

емкость модуля ANM – до 30 аналоговых линейных комплектов;

емкость модуля DNM – до 30 цифровых каналов;

минимальный шаг наращивания абонентских комплектов - 8;

минимальный шаг наращивания аналоговых линейных комплектов - 4;

минимальный шаг наращивания цифровых линейных комплектов – 30.

6.2 Аппаратное обеспечение

Аппаратное обеспечение представляет собой физические элементы системы. В современной коммутационной системе, такой как SI2000, аппаратное обеспечение построено по модульному принципу, что обеспечивает надежность и гибкость системы.

Аппаратные средства (АС) подразделяются на подсистемы. Семь основных подсистем составляют основу SI2000

К ним относятся:

групповой переключатель GSM (Group Switch Module);

административный модуль ADM (Administration Module);

тарифный модуль CHM (Charging Module);

аналоговый абонентский модуль ASM (Analog Subscriber Module);

удаленный абонентский модуль RASM (Remote ASM);

модуль абонентских концентраторов LSM (line Concentrator Module);

аналоговый сетевой модуль ANM (Analog Network Module);

удаленный аналоговый сетевой модуль RANM (Remote ANM);

цифровой сетевой модуль DNM (Digital Network Module).

Каждая подсистема имеет, по крайней мере, один собственный микропроцессор. Принцип распределенного управления в системе обеспечивает распределение функций между отдельными ее частями с целью обеспечения равномерного распределения нагрузки и минимизации потоков информации между отдельными подсистемами.

Устройства управления подсистемами независимо друг от друга выполняют практически все задачи, возникающие в их зоне.

6.3 Программное обеспечение.

Программное обеспечение (ПО) организовано с ориентацией на выполнение определенных задач соответствующих подсистемам SI2000. Внутри подсистемы ПО имеет функциональную структуру. Операционная система (ОС) состоит из программ, приближенных к аппаратным средствам. Программы пользователя варьируются в зависимости от конфигурации станции. Современная автоматизированная технология, жесткие правила разработки ПО, а также язык программирования CHILL (в соответствии с рекомендациями МККТТ) обеспечивают функциональную ориентированность программ, а также поэтапный контроль процесса их разработки.

6.4 Механическая конструкция

Механическая конструкция обеспечивает простой и быстрый монтаж, экономичное техобслуживание и гибкое расширение системы. Ее главными блоками являются:

съемные модули стандартизированных размеров;

модульные кассеты, в которых модули устанавливаются с передней стороны, а кабели с задней;

стативы с защитной обшивкой, организованные в стативные ряды;

съемные кабели, изготовленные требуемой длины, оснащенные соединителями и прошедшие испытание.

6.5 Сигнализация по общему каналу

Станции SI-2000 с сигнализацией по общему каналу по системе 7 МККТТ (CCS7) оборудованы специальным управляющим устройством сети сигнализации по общему каналу (CCNC). К CCSM можно подключить 6х30 каналов ОКС 7.

6.6. Функциональная схема станции

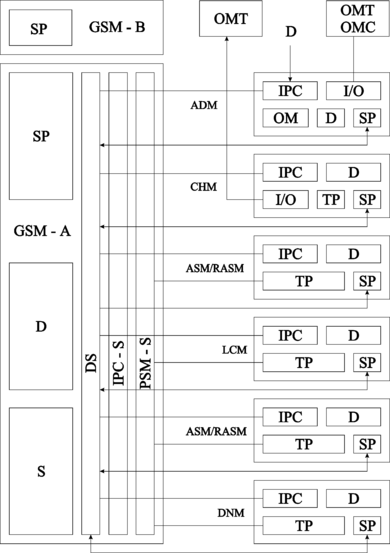

Функциональная схема цифровой АТС типа SI-2000 представлена на рисунке 6.1.

На функциональной схеме представлены основные процессы и блоки АТС типа SI-2000:

SP – системные процессы (System Processes);

D – диагностика (Diagnostics);

S – синхронизация с окружающей средой (Synchronization);

OM – управление и техническое обслуживание (Operation and Maintenance);

DS – распределение тактовых импульсов (Distribution of Synchronization);

IPS – S – переключатель IPS (IPS Switch);

PCM – S – переключатель ИКМ (PSM Switch);

TP – телефонные процессы (Telephone Processes);

В данной главе рассмотрены основные характеристики и функциональная схема АТСЭ типа SI-2000. Особое внимание уделено описанию модулей станции.

Рисунок 6.1 - «Функциональная схема АТС SI-2000»

7. Расчет поступающей ТЛФ нагрузки и распределение ее по направлениям

7.1. Исходные данные

Исходные данные взяты согласно ведомственным нормам технологического проектирования (ВНТП –112-98) [4].

В таблице 7.1 приведены основные параметры интенсивности возникающей нагрузки:

среднее число вызовов Сi;

средняя продолжительность разговора Тi,с.;

доля занятий закончившихся разговором Pp.

Таблица 7.1 - Основные параметры интенсивности возникающей нагрузки

Количество жителей населенного пункта	Категории источников							Рр
	Квартирный сектор			Народнохозяйственный сектор		Таксофоны
	Скв	Tкв	Снх		Tнх	Ст	Tт
01	02	03	04		05	06	07	08
До 20 тыс. человек	0.9	100	3.1		80	6	110	0.5

В таблице 7.2. приведено процентное содержание абонентов соответствующих категорий и типы телефонных аппаратов.

Таблица 7.2

Категория источников нагрузки, типы Т.А.	Число жителей: до 20 тыс. человек, К, %
Народнохозяйственные			15
Квартирные			80
Таксофоны			5

7.2 Расчет возникающей нагрузки

Возникающую нагрузку создают вызовы (заявки на обслуживание), поступающие от абонентов (источников) и занимающие на некоторое время различные соединительные устройства станции.

Согласно ведомственным нормам технологического проектирования следует различать три категории (сектора) источников: народнохозяйственный сектор, квартирный и таксофоны. При этом интенсивность местной нагрузки может быть определена, если известны следующие ее основные параметры:

Nнх, Nкв и Nт – число телефонных аппаратов народнохозяйственного сектора, квартирного сектора и таксофонов;

Снх, Скв и Ст – среднее число вызовов в ЧНН от одного источника i – категории;

Тнх, Ткв и Тт – средняя продолжительность разговора абонентов i – категории в ЧНН;

Рр – доля вызовов закончившихся разговором.

Структурный состав источников т.е. число аппаратов различных категорий определяется нуждами населения, а остальные параметры (Сi, Ti и Pp) – статистическими наблюдениями за действующими АТС данного района.

При отсутствии статистического учета интенсивность возникающей на станции местной нагрузки рекомендуется рассчитывать по средним значениям Сi, Ti и Pp приведенным в таблице 3.1.

Интенсивность возникающей местной нагрузки источников i–й категории, выраженная в Эрлангах, определяется формулой:

Yi = Ni Ci ti , (7.1)

где

ti – средняя продолжительность одного занятия, с:

ti = I Pp (tсо + n tн + tc + tпв + Ti + tо), (7.2)

где

I – коэффициент учитывающий продолжительность занятия приборов вызовами, не окончившихся разговором (занятость, не ответ вызываемого абонента, ошибки вызывающего абонента). Его величена, зависит от Ti и Pp и определяется по графику;

tсо = 3с. – среднее время слушания сигнала «ответ станции»;

n = 5 число набираемых знаков;

tпв = 7 с. – среднее время длительность сигнала «посылка вызова» при состоявшемся разговоре;

tc = tо = 0 – время соединения соответственно время установления соединения и время отбоя, которое для системы SI2000 составляет величину порядка десятков миллисекунд, поэтому будет равным нулю;

tнд = 1.5 с. – набор одной цифры номера при декадном наборе;

tнч = 0.8 с. – набор одной цифры номера при частотном наборе;

Полученные из графика зависимости I = F(Ti ,Pp) значения коэффициента I сведены в таблице 7.3

Таблица 7.3 – Значения коэффициента I

Количество жителей населенного пункта	Рр	Категории источников
		Квартирный Сектор		Народнохозяйственный сектор			Таксофоны
		Tкв	кв		Tнх	нх	Tт	т
До 20 тыс. человек	0.5	100	0,9		80	3,1	110	6

Рассчитаем возникающею нагрузку для АТС с. Урджар (ЦС 21).

Для этого произведем расчет ti – средней продолжительности одного занятия для соответствующих категорий абонентов:

tнх = 1,2*0,5(3+7,5+2+7+80)=61,69,с.

tкв = 1.20.5(3+7,5+2+7+100)=71,7,с.

tт = 1.1750.5(3+4+2+7+110)=76,08,с.
