, (3.3)

где, , (3.4)

Для системы аналог, использующей FM, стандартный метод сотовой системы определяет отношение сигнал/шум равный 18дБ или выше, основанных на субъективных тестах. Отношение сигнал/шум равный 18дБ это измеренная величина допускаемое к голосовому качеству на сегодняшний день в приемниках сотовой системы.

Используя отношение сигнал/шум равное 18дБ (т.е. 63.1) и =4, то (3.4) преобразуется:

, (3.5)

Число сот,

, (3.6)

Формула (3.6) означает, что 7-я сота конфигурации повторного использования нуждается в отношении дБ.

Полагаем, что сотовая система в целом с 395, размещенных голосовых каналов частот. Если трафик неизменный в среднем с временем разговора 120 секунд и задержкой 2%, когда сотовая система занята в течении часа.

1. Количество звонков в час в соте

2. Значение отношения в соте с коэффициентом повторного использования равным 4, 7 и 12.

Предположим, всенаправленную антенну с 6 интерференциями в первом ряду и угловой коэффициент потерь равен 40дБ/декада (=4).

Для коэффициента повторного использования N=4, количество голосовых каналов в соте равняется:

,

,

Используя таблицу Erlang-B для 99 каналов с 2% задержки, Приложение А,

найдем трафик загрузки 87 Эрланга. Предложенная загрузка:

Эрланга,

N звонков/час в соте 120 секунд

3600 секунд = 85.26,

N звонков/час в соте = 85.26 30 =2558

Используя (3.3), можно вычислить значение отношения :

дБ.

Для коэффициента повторного использования N=7, количество голосовых каналов в соте равняется:

,

,

Используя таблицу Erlang-B для 56 каналов с 2% задержки, Приложение А,

найдем трафик загрузки 45.88 Эрланга. Предложенная загрузка:

Эрланга,

N звонков/час в соте 120 секунд

3600 секунд = 44.96,

N звонков/час в соте = 44.96 30 =1349

Используя (3.3), можно вычислить значение отношения :

75=18.7дБ.

Для коэффициента повторного использования N=12, количество голосовых каналов в соте равняется:

33,

,

Используя таблицу Erlang-B для 33 каналов с 2% задержки, Приложение А,

найдем трафик загрузки 24.63 Эрланга. Предложенная загрузка:

Эрланга,

N звонков/час в соте 120 секунд

3600 секунд = 24.14,

N звонков/час в соте = 24.14 30 = 724

Используя (3), можно вычислить значение отношения :

дБ.

Полученные данные сведем в таблицу 3.1.

Таблица 3.1.

По полученным результатам, очевидно, что с увеличением номера коэффициента повторного использования частоты с N=4 до N=12, значение отношения сигнал/шум увеличилось с 14дБ до 23.3дБ, т.е. 66.4% улучшения.

Но емкость в соте для звонка уменьшилась с 2558 до 724 звонков в час, т.е. на 72% снижение.

2.4 Расчет зон обслуживания

Исходные данные для расчета

Номинальная мощность передатчика БС, Р_н 25 Вт

Средняя рабочая частота, f 960 МГц

Высота приемной антенны,h₂ 1,4 м

Требуемая напряженность поля сигнала в пункте

приема АС, Е_С 39 дБ

Рельеф местности в зоне обслуживания

h₁ 15 м

h₂ 50 м

Затухание в фильтрах и антенных разделителях, В_ф 9дБ

2.4.1 Расчет дальности между базовой станцией (БС) и мобильной абонентской станцией (АС) системы подвижной радиосвязи (радиус зоны 1)

Поскольку высота передающей антенны не задана, будем задаваться различными высотами антенн, чтобы определить радиус обслуживания с тем, чтобы выбрать подходящий вариант размещения БС с учетом местных условий. Задаемся высотами антенны БС:

h₁=20, 40, 60 м.

Выбираем тип кабеля.

Кабель выбирается таким образом, чтобы его затухание на данной частоте было минимальным.

Тип кабеля: RG6 - коаксиальный кабель с двойной оплеткой

Параметры:

волновое сопротивление _ф=70 Ом;

затухание =0,2 дБ/м.

Определим затухание фидера, связанное с увеличением его длины на БС для всех высот [3].

В_ф=l_ф (дб), (4.1)

где l_ф=20, 40, 60 м. – длина фидера.

Длина фидера выбирается из того условия, что аппаратура располагается у основания мачты антенны и принимается равной высоте антенны.

В_ф=0,220 = 4 дБ,

В_ф=0,240 = 8 дБ,

В_ф=0,260 = 12 дБ,

Полученные данные занесем в таблицу 1.

Таблица 1.

Выбираем тип антенны БС.

Направленная (секторная) антенна.

Параметры:

раскрыв диаграмма направленности _Е=60

коэффициент усиления Dy=16дБ.

Рассчитаем поправку, которая учитывает отличие номинальной мощности передатчика от мощности 1кВт.

, (4.2)

Рассчитаем поправку, учитывающую высоту приемной антенны отличную от 1,5 м.

, (4.3)

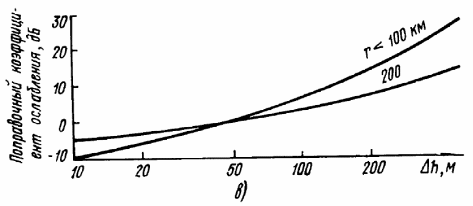

Определим поправку, учитывающую рельеф местности следующим образом. График для определения поправки, учитывающей рельеф местности, приведен на рисунке 1. Чтобы определить колебание уровня местности h, рисуют рельеф местности и определяют колебание h (пример на рисунке 1.а.). Когда h отличается от 20 м в ту или другую сторону, следует вносить поправки, определяемые по графикам рисунка 1.б. и рисунка 1.в. Причем коэффициент В_рел определим, интерполируя между графиками рисунка 4.1.б. и рисунка 4.1.в [3] для r<100км.

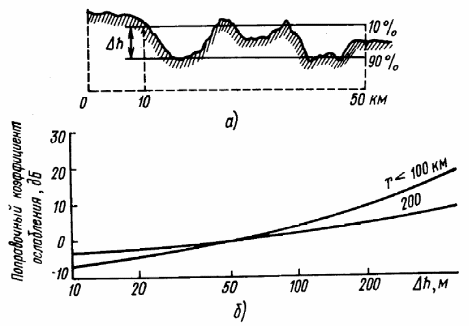

Рисунок 4.1. График для определения поправки, учитывающей рельеф местности.

Тогда поправки для данного случая будут равны:

В_релh1= - 6 дБ. В_релh2= 0 дБ.

Напряженность поля реально создаваемая передающей станцией БС в пункте приема АС.

Основная расчетная формула:

Е=Е_с+В_рн+В_ф+В_h2+В_рел+(*l_ф)-Dy, (4.4)

Расчет ведется для всех высот передающей антенны БС и результаты расчета сводятся в таблицу 4.2.

По графику на рисунке 4.2 определяем ожидаемую дальность связи для рассчитанных напряженностей поля при различных высотах передающей антенны БС. Результаты заносим в таблицу 4.2.

Для В_релh1= - 6 дБ.

Е=39+16+9+0,3-6+(0,2*20)-16=46,3дБ,

Е=39+16+9+0,3-6+(0,2*40)-16=50,3дБ,

Е=39+16+9+0,3-6+(0,2*60)-16=54,3дБ.

Для В_релh2= 0 дБ.

Е=39+16+9+0,3-0+(0,2*20)-16=52,3дБ,

Е=39+16+9+0,3-0+(0,2*40)-16=56,3дБ,

Е=39+16+9+0,3-0+(0,2*60)-16=60,3дБ.

Таблица 4.2

Рисунок 4.2 – Кривые для определения дальности связи.

Выбор высоты передающей антенны БС.

Высота антенны h₁ выбирается таким образом, чтобы при лучшем варианте h₁ и при худшем h₂ получить оптимальную дальность связи, при условии, что расстояние между БС и АС стремится к максимальному, а затраты на кабельное оборудование незначительны.

При расчете принимаем, что оборудование БС остается у основания опоры, а длина антенного фидера l_ф увеличивается с ростом h₁, увеличивая общее затухание фидера.

Из выше изложенных условий выбираем высоту антенны:

h₁=20 м, при этом дальность связи составляет 7,0 км в случае, когда рельеф местности h₁ =15 м.

2.4.2 Расчет дальности между базовой станцией (БС) и мобильной абонентской станцией (АС) системы подвижной радиосвязи при ухудшении параметров СПР (радиус зоны 2)

Расчет ведем для h₁=20м учитывая, что напряженность поля Е_с2 в пункте приема на 9дБ меньше, чем в зоне 1:

Для h_1, h₁=20 м, Е_с1= 46,3

Е_с2 = Е_с1-9=46,3-9 = 37,3 дБ, (4.4)

Для h_2, h₁=20 м, Е_с1=52,3

Е_с2 = Е_с1-9=52,3-9 = 43,3 дБ, (4.5)

Полученное значение подставим в формулу:

Е=Е_с+В_рн+В_ф+В_h2+В_рел+(*l_ф)-Dy, (4.6)

Е=37,3+16+9+0,3-6+(0,2*20)-16=44,6дБ,

Е=43,3+16+9+0,3-0+(0,2*20)-16=56,6дБ.

Тогда напряженность поля реально создаваемая передающей станцией БС в пункте приема АС и ожидаемая дальность связи (определенная по графику рисунка 4.2) будут равны.

Таблица 4.3

Ширина зоны 2 определяется по формуле:

r″=r′ –r , (4.7)

Таблица 4.4

2.4.3 Расчет дальности между центральной станцией (ЦС) и базовой станцией (БС) (радиус зоны 1)

Для расчета принимаем следующие высоты антенн:

h₁= h₂=20м.

Рассчитаем поправку, учитывающую высоту приемной антенны отличную от 1,5 м.

, (4.8)

Напряженность поля реально создаваемая передающей станцией ЦС в пункте приема.

Определяем требуемую напряженность поля двух типов антенн.

Cемиэлиментная антенна типа “Волновой канал”.

Параметры:

раскрыв диаграмма направленности _Е=55

коэффициент усиления Dy=8дБ.

Значения требуемого сигнала для зоны 1 и 2 берем такие же, как и в техническом задании.

Основная расчетная формула:

Е=Е_с+В_рн+В_ф+В_h2+В_рел+ (*l_ф)_пр+ (*l_ф)_прм – Dy_пр- Dy_{прм ,} (4.9)

По графику на рисунке 2 определяем ожидаемую дальность связи для рассчитанных напряженностей поля. Результаты заносим в таблицу 4.5

h₁: Е = 39 + 16 + 9 –11,2 - 6 + 8 – 16 - 8 = 30,8 дБ R=18 км

h₂: Е = 39 + 16 + 9 –11,2 - 0 + 8 – 16 - 8 = 36,8 дБ R=14 км

Таблица 4.5

2.4.4 Расчет дальности между центральной станцией (ЦС) и базовой станцией (БС) при ухудшении параметров СПР (радиус зоны 2)

Расчет ведем учитывая, что напряженность поля Е_с2 в пункте приема на 9дБ меньше, чем в зоне 1:

Е_с2= Е_с1-9, (4.10)

h_1: Е_с2 = Е_с1-9 = 30,8-9=21,8 дБ.

h_2: Е_с2 = Е_с1-9 = 36,8-9=27,8 дБ.

Полученное значение подставим в формулу:

Е=Е_с2+В_рн+В_ф+В_h2+В_рел+(*l_ф)_пр+(*l_ф)_прм -Dy_пр- Dy_прм, (4.11)

h₁: Е = 21,8 + 16 + 9 - 11,2 - 6 + 8 – 16 - 8 = 13,6 дБ R=39 км

h₂: Е = 27,8 + 16 + 9 - 11,2 - 0 + 8 – 16 - 8 = 25,6 дБ R=23 км

Тогда напряженность поля реально создаваемая передающей станцией ЦС в пункте приема БС и ожидаемая дальность связи (определенная по графику рисунка 4.2) будут равны.

Таблица 4.6

В данной работе были рассчитаны напряженности поля для различных высот антенн и разных условий приема мобильной АС, с учетом всех основных параметров. Далее по кривым определения дальности связи были определены расстояния (радиусы) зон 1 и 2 для различных высот антенн БС. Оказалось, что высота антенны 20м - наиболее оптимальный вариант, т.к. обеспечивает приемлемую дальность связи, при наименьших затратах на кабель и установку мачты.

2.5 Модернизация сети GSM под GPRS

2.5.1 Общая характеристика GPRS

Одним из существенных недостатков сетей сотовой связи стандарта GSM на сегодняшний день является низкая скорость передачи данных (максимум 9.6 кбит/с). Да и сама организация этого процесса далека от совершенства - для передачи данных абоненту выделяется один голосовой канал, а биллинг осуществляется исходя из времени соединения (причем по тарифам, мало отличающимся от речевых).

Для высокоскоростной передачи данных посредством существующих GSM-сетей и была разработана GPRS (General Packet Radio Service - услуга пакетной передачи данных по радиоканалу). Необходимо отметить, что кроме повышения скорости (максимум составляет 171.2 кбит/с), новая система предполагает иную схему оплаты услуги передачи данных - при использовании GPRS расчеты будут производиться пропорционально объему переданной информации, а не времени, проведенному online. К тому же, введение GPRS будет способствовать более бережливому и рациональному распределению радиочастотного ресурса, можно сказать, что "пакеты" данных предполагается передавать одновременно по многим каналам (именно в одновременном использовании нескольких каналов и заключается выигрыш в скорости) в паузах между передачей речи. И только в паузах - голосовой трафик имеет безусловный приоритет перед данными, так что скорость передачи информации определяется не только возможностями сетевого и абонентского оборудования, но и загрузкой сети.

GPRS позволит ввести принципиально новые услуги, которые раньше не были доступны. Прежде всего это мобильный доступ к ресурсам Интернета с удовлетворяющей потребителя скоростью, мгновенным соединением и с очень выгодной системой тарификации. Например, при просмотре с помощью системы GPRS WEB-страницы в Интернете, мы можем изучать содержимое столько, сколько нам необходимо, поскольку платим только за принятую информацию и не платим за время нахождения в сети Интернет (не передавая данные, мы не занимаем каналы сети). При введении повременной оплаты на фиксированных телефонных линиях, тарифы на доступ в Интернет с мобильного GPRS-телефона будут еще более конкурентоспособны. Для тех абонентов, кто уже оценил удобство использования телефонов с WAP - броузером, внедрение технологии GPRS означает практически мгновенную загрузку WAP - страниц на экране телефона и более выгодную систему тарификации.

Для корпоративных пользователей система GPRS может послужить отличным инструментом для обеспечения безопасного и быстрого доступа сотрудников к корпоративным сетям предприятий, к почтовым, информационным серверам, удаленным базам данных. При этом появится возможность получать доступ к корпоративным сетям даже если абонент находится в сети другого GSM оператора, с которым организован GPRS-роуминг.

Технологии GPRS может применяться в системах телеметрии: устройство может быть все время подключено, не занимая при этом отдельный канал. Такая услуга может быть востребована службами охраны, банками для подключения банкоматов и в других областях, в том числе и промышленных. Технология GPRS позволит быстро передавать и получать большие объемы данных, видеоизображения, музыкальные файлы стандарта MP-3 и другую мультимедийную информацию.

В GPRS ни один канал не занимается под передачу данных целиком - и это основное качественное отличие новой технологии от используемых ныне. Разумеется, разработчики GPRS приложили все усилия для того, чтобы установка новой системы "поверх" существующих GSM-сетей оказалась как можно менее обременительной (и разорительной, что немаловажно) для операторов.

Рассмотрим подробнее, какие новые блоки и связи появляются в общей архитектуре системы сотовой связи стандарта GSM с внедрением GPRS, и пользовательское оборудование, способное работать с высокоскоростной пакетной передачей данных. Доработку GSM-сети для предоставления услуг высокоскоростной передачи данных GPRS можно условно разделить на две формы - программную и аппаратную. Если говорить о программном обеспечении, то оно нуждается в замене или обновлении практически всюду - начиная с реестров HLR-VLR и заканчивая базовыми станциями BTS. В частности, вводится режим многопользовательского доступа к временным кадрам каналов GSM, а в HLR, например, появляется новый параметр Mobile Station Multislot Capability (количество каналов, с которыми одновременно может работать мобильный телефон абонента).

2.5.2 Структурная схема и состав GPRS технологии

На рисунке 5.1 представлена структурная схема GPRS технологии, где изображены основные составляющие системы.

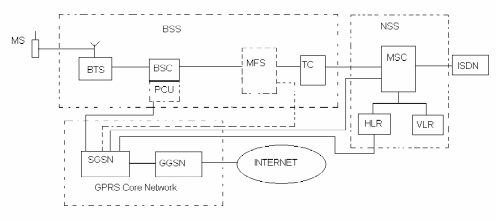

Рисунок 5.1 – Структурная схема модернизированной сети GSM под технологию GPRS

Ядро системы GPRS (GPRS Core Network) состоит (рис.5.1) из двух основных блоков - SGSN (Serving GPRS Support Node - узел поддержки GPRS) и GGPRS (Gateway GPRS Support Node - шлюзовой узел GPRS). Остановимся на их функциях более подробно.

SGSN является “мозгом” рассматриваемой системы. В некотором роде SGSN можно назвать аналогом MSC - коммутатора сети GSM. SGSN контролирует доставку пакетов данных пользователям, взаимодействует с реестром собственных абонентов сети HLR, проверяя, разрешены ли запрашиваемые пользователями услуги, ведет мониторинг находящихся online пользователей, организует регистрацию абонентов вновь "проявившихся" в зоне действия сети и т.п. Так же как и MSC, SGSN, в системе может быть и не один - в этом случае каждый узел отвечает за свой участок сети. Например, SGSN производства компании Motorola имеет следующие характеристики: каждый узел поддерживает передачу до 2000 пакетов в секунду, одновременно контролирует до 10000 находящихся online пользователей. Всего же в системе может быть до 18 SGSN Motorola.

Предназначение GGSN можно понять из его названия - это шлюз между сотовой сетью (вернее, ее частью для передачи данных GPRS) и внешними информационными магистралями (Internet, корпоративными интранет-сетями, другими GPRS системами и так далее). Основной задачей GGSN, таким образом, является роутинг (маршрутизация) данных, идущих от и к абоненту через SGSN. Вторичными функциями GGSN является адресация данных, динамическая выдача IP-адресов, а также отслеживание информации о внешних сетях и собственных абонентах (в том числе тарификация услуг).

В GPRS-систему заложена хорошая масштабируемость - при появлении новых абонентов оператор может увеличивать число SGSN, а при эскалации суммарного трафика - добавлять в систему новые GGSN. Внутри ядра GPRS-системы (между SGSN и GGSN) данные передаются с помощью специального туннельного протокола GTP (GPRS Tunneling Protocol).

Еще одной составной частью системы GPRS является PCU (Packet Control Unit - устройство контроля пакетной передачи). PCU стыкуется с контроллером базовых станций BSC и отвечает за направление трафика данных непосредственно от BSC к SGSN.

Но есть и альтернатива такой модернизации, без изменений в контролере (BSC) например компания Alcatel предлагает решение Alcatel EVOLIUM™ MFS 9135 Multi-BSS Fast packet Server (на рис.5.1 обозначен как MFS пунктирной линией) — это специальный сервер GPRS, предназначенный для поддержки существующих базовых станций Evolium BSS. Сервер располагается на площадке MSC или отдельным “рэком”, и поэтому его инсталляция требует только удаленной загрузки небольшого программного обеспечения без прерывания работы сети. Конструктивно сервер может состоять из одной или двух полок, вмещающих до 11 процессорных плат плюс 1 резервную каждая. В максимальной конфигурации сервер обслуживает 22 контроллера базовых станций (BSC) и обеспечивает одновременную обработку до 5280 каналов PDCH (Packet Data channels). В перспективе (при ориентации системы на мобильный Интернет) возможно добавление специального узла - IGSN (Internet GPRS Support Node - узел поддержки Интернет).

За управление и контроль GPRS-системы отвечает OMC-R/G (Operation and Maintenance Center - Radio/GSN - центр управления и обслуживания радио/узла GPRS. Это интерфейс между системой и обслуживающим ее персоналом.

Прежде чем приступить к работе с GPRS, мобильная станция, так же как и в обычном случае передачи голоса, должна зарегистрироваться в системе. Как уже было сказано, регистрацией ("прикреплением" (attachment) к сети) пользователей занимается SGSN. В случае успешного прохождения всех процедур (проверки доступности запрашиваемой услуги и копирования необходимых данных о пользователе из HLR в SGSN) абоненту выдается P-TMSI (Packet Temporary Mobile Subscriber Identity - временный номер мобильного абонента для пакетной передачи данных), аналогичный TMSI, который назначается мобильному телефону для передачи голоса (если абонентский терминал относится к классу А , то ему при регистрации выделяется как TMSI, так и P-TMSI).

Для быстрой маршрутизации информации к мобильному абоненту GPRS-система нуждается в данных о его месторасположении относительно сети, причем с большей точностью, нежели в случае передачи голосового трафика ( HLR и VLR хранят номер Location Area (LA), в которой находится абонент). Но как возрастет служебный трафик в сотовой сети и расход энергии мобильным аппаратом, если телефон будет информировать систему каждый раз при переходе от одной соты к другой! Чтобы найти разумный компромисс между объемом сигнального трафика в сети GPRS и необходимостью знать с высокой точностью местонахождение абонента принято деление терминалов на три класса:

1) IDLE (неработающий). Телефон отключен или находится вне зоны действия сети. Очевидно, что система не отслеживает перемещение подобных абонентов.

2) STANDBY (режим ожидания). Аппарат зарегистрирован (прикреплен) в GPRS-системе, но уже долгое время (определяемое специальным таймером) не работает с передачей данных. Местоположение STANDBY - абонентов известно с точностью до RA (Routing Area - область маршрутизации). RA мельче, чем LA (каждая LA разбивается на несколько RA, но, тем не менее, RA крупнее, чем сота, и состоит из нескольких элементарных ячеек).

3) READY (готовность). Абонентский терминал зарегистрирован в системе и находится в активной работе. Координаты телефонов, находящихся в режиме READY, известны системе (а, точнее, SGSN) с точностью до соты. Согласно этой идеологии, терминалы, находящиеся в STANDBY-режиме, при переходе из одного RA в другой посылают SGSN специальный сигнал о смене области маршрутизации (routing area update request). Если новая и старая RA контролируется одним SGSN, то смена RA приводит лишь к корректировке записи в SGSN. Если же абонент переходит в зону действия нового SGSN, то новый SGSN запрашивает у старого информацию о пользователе, а MSC, VLR, HLR и вовлеченные в работу GGSN ставятся в известность о смене SGSN. Когда телефон, работающий с GPRS-системой, перемещается в другую LA, то SGSN отправляет соответствующему VLR сообщение о необходимости смены записи о местонахождении абонента.

Интересно обстоят дела с маршрутизацией данных в случае роуминга GPRS-абонента. При этом возможны два варианта. SGSN в обоих случаях используется гостевой (VSGSN - Visited SGSN), а вот GGSN может использоваться либо гостевой (VGGSN - Visited GGSN), либо домашний (HGGSN - Home GGSN). В последнем случае между домашним и гостевым операторами должна существовать GPRS-магистраль (InterPLMN GPRS BackBone - GPRS-линия между разными мобильными сетями) для передачи трафика между HGGSN и мобильным абонентом. Кроме того, появляется необходимость в BG (Border Gateway - граничный шлюз) с обеих сторон с целью обеспечения защиты сетей от атак извне.

Следует отметить такой важный параметр, как QoS (Quality of Service - качество сервиса). Очевидно, что видеоконференция в режиме реального времени и отправка сообщения электронной почты предъявляют разные требования, например, к задержкам на пути пакетов данных. Поэтому в GPRS существует несколько классов QoS, подразделяющихся по следующим признакам:

• необходимому приоритету (существует высокий, средний и низкий приоритет данных);

• надежности (разделение на три класса по количеству возможных ошибок разного рода, потерянных пакетов и т.п.);

• задержкам (задержки информации вне GPRS-сети в расчет не принимаются);

• количественным характеристикам (пиковое и среднее значение скорости);

Класс QoS выбирается индивидуально для каждой новой сессии передачи данных. Кроме QoS, в характеристику сессии передачи данных входит тип протокола (PDP type - Packet Data Protocol type); PDP-адрес, выданный мобильной станции (выдача адресов бывает как статической, так и динамической); а также адрес GGSN, с которым идет работа. "Профиль" сессии (в англоязычной литературе принято обозначение "PDP context") записывается в телефон, а также в обслуживающие его SGSN и GGSN. Одновременно может поддерживаться несколько профилей передачи данных для каждого пользователя.

Пакетная передача данных предусматривает два режима "соединений":

• PTP (Point-To-Point - точка-точка);

• PTM (Point-To-Multipoint - точка-многоточие).

Широковещательный режим РТМ в свою очередь подразделяется на два класса:

1)PTM-M (PTM-Multicast) - передача необходимой информации всем пользователям, находящимся в определенной географической зоне;

2)PTM-G (PTM-Group Call) - данные направляются определенной группе пользователей.

Поддержка режима "многоточечной" передачи информации PTM ожидается в будущих спецификациях GPRS.

2.5.3 Абонентские терминалы для GPRS технологии

Для работы с системой пакетной передачи данных необходимо иметь специальный телефон, совместимый с GPRS. GPRS-терминалы подразделяются на три класса:

1) Устройства класса А способны одновременно работать как с передачей голоса, так и с передачей данных (они, говоря техническим языком, обладают возможностью функционировать как в режиме коммутации каналов (circuit switched), так и в режиме коммутации пакетов (packet switched). Подчеркну - речь идет об одновременной работе в разных режимах);

2)Устройства класса В могут осуществлять либо передачу голоса, либо передачу данных, но не одновременно;

3) Устройства класса С поддерживают только передачу данных и не могут быть использованы для голосовой связи. Как правило, это разного рода компьютерные платы для обеспечения беспроводного доступа к данным.

Максимальная скорость передачи данных определяется, в первую очередь, количеством каналов, с которыми одновременно может работать абонентский терминал. Один канал обеспечивает передачу данных со скоростью до 13.4 кбит/с.

Французская фирма SAGEM стала одним из первых производителей, представивших GPRS-совместимые телефоны. Модель Sagem MC-850, относится к классу В и имеет один канал для передачи данных и три - для приема, а чуть более современный Sagem MW-959, включает в себя уже четыре канала для входящего трафика (на передачу остался по-прежнему один канал, также не изменился класс устройства). Таким образом, максимальная скорость приема данных с помощью телефона Sagem MW-959 составляет 53.6 кбит/с, а передачи - 13.4 кбит/с.

Следующим шагом от GSM к сетям третьего поколения UMTS (Universal Mobile Telephone System) является технология EDGE (Enhanced Data Rates for GSM Evolution - в вольном переводе "передача данных на повышенной скорости"), позволяющая осуществлять перекачку информации на скоростях до 384 кбит/с в восьми GSM-каналах (48кбит/с на канал). Для внедрения EDGE "поверх GPRS" операторам необходимо будет заменить аппаратуру базовых станций BTS, а пользователям - приобрести поддерживающие EDGE телефонные аппараты. Сложно представить, что должен делать абонент сотовой сети GSM, чтобы ему не хватило скорости в 170 кбит/с, предлагаемой GPRS.

2.6 Планирование и контроль сети GPRS в стандарте GSM

2 .6.1 Программа Alcatel GPRS – SGSN Management, позволяет (рис.6.1):

Рисунок 6.1 - Функции программы Alcatel GPRS – SGSN Management

Мониторинг сети GPRS

- Наблюдение за работой GPRS средств: MFS, SGSN, GGSN (GPU плат), расположенных в различных регионах Казахстана;

- Анализ сообщений, приходящих на ОМС –PS;

- Анализ статистических данных конкретно по каждому объекту сети в предполагаем месте неисправности;

- Просмотр состояний GPRS средств, детальное изучение плана передачи данных по которым пришло сообщение;

- Выявление нарушений в работе GPRS оборудования.

Составление ежедневных рапортов

- Ежедневное составление и отправка рапорта по неисправностям GPRS средств;

- Ежедневный сбор и анализ статистики.

Запуск в эксплуатацию нового GPRS оборудования

- Подготовка базы на основании данных, присылаемых плановым отделом;

- Создание нового элемента в системе OMC - PS;

- Загрузка оборудования;

- Анализ статистики.

Выполнение изменений в базе данных на ОМС-PS

- Анализ полученной от отдела планирования информации;

- Проведение изменений, активизация;

- Анализ статистики.

Это программное обеспечение, основанное на “Unix open windows”, включает в себя меню определенных модулей, показанных на рис.6.2. Выбрав, один из модулей, оператор имеет возможность получить более детальную информацию по указанному объекту (рис.6.3).

Рисунок 6.2 - Меню “Unix open windows”

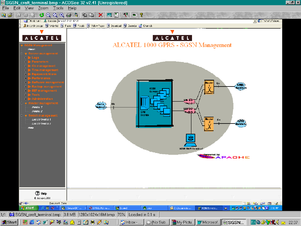

Рисунок 6.3 - Программное отображение GPRS оборудования

2.6.2 Крафт терминал GPRS сети

Крафт терминал позволяет контролировать и производить анализ GPRS сети с различным множеством функций. Оператор может производить оценку эффективности загрузки сети по передачи информации (рис.6.4). Можно выбрать различную длину загрузки и определенный промежуток времени.

Также можно произвести анализ загрузки количества абонентов за определенный период времени (рис.6.5).

Р исунок 6.4 - Временная загрузка сети передачи данных

Рисунок 6.5 - Загруженность сети в зависимости от количества абонентов за определенный период времени.

3. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

3.1 Безопасность труда при работе с дисплеем

Режим работы оператора с компьютером ежедневный, посменный, требующий от работающего постоянного внимания. Поэтому обеспечение безопасных здоровых условий труда способствует повышению трудоспособности, уменьшению усталости работника.

Условия работы за монитором противоположны тем, которые привычны для наших глаз. В обычной жизни мы воспринимаем в основном отраженный свет, а объекты наблюдения непрерывно находятся в поле нашего зрения в течение хотя бы нескольких секунд. А вот при работе за монитором мы имеем дело с самосветящимися объектами и дискретным (мерцающим с большой частотой) изображением, что увеличивает нагрузку на глаза.

Таким образом, характерной особенностью труда за компьютером является необходимость выполнения точных зрительных работ на светящемся экране в условиях перепада яркостей в поле зрения, наличии мельканий, неустойчивости и нечеткости изображения. Объекты зрительной работы находятся на разном расстоянии от глаз пользователя (от 30 до 70 см) и приходится часто переводить взгляд в направлениях экран-клавиатура-документация (согласно хронометражным данным от 15 до 50 раз в минуту). Частая переадаптация глаза к различным яркостям и расстояниям является одним из главных негативных факторов при работе с дисплеями. Неблагоприятным фактором световой среды является несоответствие нормативным значениям уровней освещенности рабочих поверхностей стола, экрана, клавиатуры. Нередко на экранах наблюдается зеркальное отражение источников света и окружающих предметов. Все вышеизложенное затрудняет работу и приводит к нарушениям основных функций зрительной системы. Работающие с видеодисплейными терминалами предъявляют жалобы на боль и ощущение «песка» в глазах, покраснение век, трудности перевода взгляда с близких на далекие предметы. Отмечается быстрое утомление и затуманенность зрения, двоение предметов. Комплекс выявляемых нарушений был охарактеризован специалистами как «профессиональная офтальмопатия» или астенопия — субъективные зрительные симптомы дискомфорта или эмоциональный дискомфорт, являющийся результатом зрительной деятельности.

Частота проявления астенопии зависит от рабочей ситуации, продолжительности работы за экраном и наличия у пользователя нарушений зрения, глазных болезней или наследственной склонности к таковым. В частности, после достижения 40-летнего возраста операторы должны регулярно проходить офтальмологическое обследование ввиду вероятности появления пресбиопии — старческой дальнозоркости, способствующей возникновению или усилению зрительного дискомфорта. Что касается риска появления миопии — близорукости, то при соблюдении режима труда и отдыха она, как правило, может возникнуть или усилиться только у людей, изначально к ней склонных.

Графическое устройство отображения информации (видеомонитор) соответствует действующим санитарно-гигиеническим нормам.

Видеомонитор должен иметь (как минимум) следующие технические характеристики:

1. Размер экрана по диагонали не менее 14 дюймов;

2. Частота регенерации изображения (частота кадровой развертки) в двух режимах: основной - не менее 70 Гц и дополнительный - 60 Гц;

3. Величина детального контраста, вычисляемая как отношение максимальной и минимальной яркостей в изображении знака не менее 5:1;

4. Монитор имеет антибликовое покрытие с коэффициентом отражения не более 0,5;

5. Монитор имеет возможность регулировки положения экрана: по наклону в пределах _+ 15 . по повороту в пределах _+ 30 по высоте сдвиг по высоте _+ 150-200 мм; (допустимо) регулировки в тех же пределах только по наклону и повороту;

6. В зоне легкой досягаемости (предпочтительно на лицевой панели) должны находиться ручки управления "яркость" и "контрастность". На лицевой панели находится индикатор наличия питания зеленого цвета;

7. Нестабильность положения изображения (низкочастотное дрожание изображения, колебания положения точки по уровню 50% яркости) в диапазоне частот от 0,05 до 10 Гц: не более 0,1 мм;

8. Обеспечивается снятие электростатического заряда с поверхности экрана, исключающее искрение и запыление.

Видеоконтроллер в составе системного блока (во взаимодействии

видеомонитором) обеспечивает нижеследующее:

1. Наличие многоцветного графического режима, при котором на экране отображается не менее: 480 строк по 640 точек (256 цветов одновременно);

2. При отображении алфавитно-цифровой информации на экране монитора отображение не менее: 24 строк по 80 символов в строке;

3. Скорость вывода алфавитно-цифровой информации на экран (из программы пользователя) не менее: 1000 символов в секунду (без роллирования); 3000 символов в секунду (с роллированием).

К числу вредных факторов, с которыми сталкивается человек, работающий за монитором, относятся рентгеновское и электромагнитное излучения, а также электростатическое поле. В таблице 7.2 приведены допустимые значения параметров излучений, генерируемые мониторами.

Таблица 7.2 Допустимые значения параметров излучений, генерируемых видеомониторами.

Согласно ГОСТ 12.2.032-78 конструкция рабочего места и взаимное расположение всех его элементов должно соответствовать антропометрическим, физическим и психологическим требованиям. Большое значение имеет также характер работы. В частности, при организации рабочего места оператора должны быть соблюдены следующие основные условия:

• оптимальное размещение оборудования, входящего в состав рабочего места;

• достаточное рабочее пространство, позволяющее осуществлять все необходимые движения и перемещения;

• необходимо естественное и искусственное освещение для выполнения поставленных задач;

• уровень акустического шума не должен превышать допустимого значения.

Главными элементами рабочего места оператора являются компьютерный стол и кресло. Основным рабочим положением является положение сидя. Рабочее место для выполнения работ в положении сидя организуется в соответствии с ГОСТ 12.2.032-78.

Рабочая поза сидя вызывает минимальное утомление оператора. Рациональная планировка рабочего места предусматривает четкий порядок и постоянство размещения предметов, средств труда и документации. То, что требуется для выполнения работ чаще, расположено в зоне легкой досягаемости рабочего пространства.

Рабочее сиденье удовлетворяет следующим требованиям: обеспечение положения тела, при котором нагрузка на мышцы оптимальная и способствует нормальной деятельности оператора; создает возможность изменения рабочей позы для снятия напряжения мышц и предупреждения общего утомления (что особенно важно при малоподвижном состоянии оператора); обеспечивает свободное перемещение и фиксацию тела относительно рабочей поверхности. Горизонтальная поверхность и спинка сиденья могут быть плоскими или профилированными. Профилирование характеризуется углами наклона спинки (4-5 град. в сторону спинки) и плоскость сидения (10-15 град. вверх от плоскости сидения). Оптимальным также считается расположение, когда передний край сидения вдвинут под стол на 100-150 мм. Рациональное освещение рабочего места является одним из важнейших факторов, влияющих на эффективность трудовой деятельности человека, предупреждающих травматизм и профессиональные заболевания. Правильно организованное освещение создает благоприятные условия труда, повышает работоспособность и производительность труда. Освещение на рабочем месте программиста должно быть таким, чтобы работник мог без напряжения зрения выполнять свою работу. Утомляемость органов зрения зависит от ряда причин:

• недостаточность освещенности;

• чрезмерная освещенность;

• неправильное направление света.

Недостаточность освещения приводит к напряжению зрения, ослабляет внимание, приводит к наступлению преждевременной утомленности. Чрезмерно яркое освещение вызывает ослепление, раздражение и резь в глазах. Неправильное направление света на рабочем месте может создавать резкие тени, блики, дезориентировать работающего. Все эти причины могут привести к несчастному случаю или профзаболеваниям, поэтому столь важен правильный расчет освещенности.

Расчет освещенности рабочего места сводится к выбору системы освещения, определению необходимого числа светильников, их типа и размещения. Искусственное освещение в помещениях эксплуатации ПЭВМ должно осуществляться системой общего равномерного освещения. Допускается установка светильников местного освещения для подсветки документов. Оно не должно создавать бликов на поверхности экрана.

В качестве источников света при искусственном освещении рекомендуется применять люминесцентные лампы типа ЛБ со светильниками серии ЛПО36 с зеркализованными решетками. При устройстве отражённого освещения в производственных и административно – общественных помещениях допускается применение металлогалогенных ламп мощностью до 250 Вт. Лампы накаливания лучше использовать для местного освещения зоны рабочего документа (клавиатуры, книги, тетради).

В поле зрения оператора должна отсутствовать прямая и отраженная блескость. Для снижения блескости необходимо:

1. использовать для общего освещения светильники с рассеивателями и экранирующими решетками, яркость которых в зоне углов излучения более 50 градусов от вертикали не должно превышать 200 кд/м²;

2. использовать для местного освещения светильники с непросвечивающими отражателями и защитным углом не менее 40 градусов.

Искусственное освещение выполняется посредством электрических источников света двух видов: ламп накаливания и газоразрядных ламп. Для освещения помещений рекомендуется принимать газоразрядные лампы.

Рассчитаем систему общего искусственного для операторской комнаты, площадью S=12*14м², высотой H=2,9м, с побеленным потолком и светлыми стенами с закрытыми белыми шторами. Рабочая поверхность расположена на высоте h_раб=0,8м. Источники света газоразрядные лампы.

Освещение считаем по методу коэффициента использования светового потока, который предназначен для расчета общего освещения горизонтальных поверхностей при отсутствии крупных затеняющих предметов.

Световой поток ламп в светильнике находится по формуле:

,(3.1)

где Е – нормируемая освещенность, лк.;

К_з – коэффициент запаса;

S – освещаемая площадь, м²;

z – коэффициент неравномерности освещения (принимается 1.1-

1.2);

N – число светильников;

– коэффициент использования светового потока.

Для помещений общественных зданий (рабочих помещений) при искусственном освещении газоразрядными лампами, исходя их СНиП II-4-79, коэффициент запаса К_з = 1,5, а Е=300лм для зрительной работы высокой точности.

Определим число светильников:

, (3.2)

где L – расстояние между рядами источников света,

, (3.3)

где - коэффициент наивыгоднейшего расположения светильника,

задается от 1,2 до 1,8

h_р – расчетная высота, м;

h_р= H – h_раб – h_св, (3.4)

где h_св – высота свеса до 1м, если H 5м

h_р= 2,9 – 0,8 – 0,7 = 1,4м

Тогда

Количество источников света:

,

Для равномерного распределения N возьмем равным 36

Индекс помещения:

,(3.5)

где А – длина помещения, м;

В – ширина помещения, м;

Тогда ,

Исходя из данных коэффициент отражения потолка и пола по данным СНиПа ,т.к. потолок свежепобеленный и также стены с закрытыми белыми шторами и далее выбираем коэффициент использования светового потока, учитывая индекс помещения i = 4,6, коэффициент использования светового потока = 0,8.

Тогда, лм.

Выбираем из СНиПа по техническим данным газоразрядных ламп подходящую нам лампу, исходя из полученного светового потока:

Лампа типа – ЛД – это газоразрядная лампа низкого давления;

Номинальная мощность – 40Вт;

Номинальный световой поток – 2340лм.

Размеры лампы:

Диаметр d = 40мм;

Длина по штырькам l = 1213,6 мм.

Схематически размещение ламп показано на рис.7.1

14м

3.2 Пожарная безопасность в вычислительном центре

Пожарная безопасность - состояние объекта, при котором исключается возможность пожара, а в случае его возникновения предотвращается воздействие на людей опасных факторов пожара и обеспечивается защита материальных ценностей.

Причины пожаров и взрывов могут быть электрического и неэлектрического характера.

Причинами пожаров и взрывов неэлектрического характера могут быть:

• Неосторожное обращение с огнем.

• Неисправность производственного оборудования.

• Курение в пожароопасных помещениях.

К причинам электрического характера относятся:

• Искрение в электрических аппаратах, электростатические разряды и удары молнии;

• Токи коротких замыканий, нагревающие проводники до высокой температуры, а также значительные электрические перегрузки проводов и обмоток электрических аппаратов;

• Плохие контакты в местах соединения проводов;

• Электрическая дуга, возникающая в результате ошибочных операций с коммутационной аппаратурой при переключениях в электроустановках или во время дуговой электрической сварки, которая может вызывать воспламенение расположенных вблизи горючих материалов и маслонаполненных аппаратов.

Организация мероприятий по предотвращению пожара.

• Проведение инструктажа 1 раз в год. Производится административно-техническим персоналом.

• Разработка путей эвакуации людей при пожаре. Для эвакуации время 3 минуты. Эвакуационные выходы – это выходы непосредственно наружу, выходы непосредственно на лестницу или коридор, имеющие выход наружу. Окно не является эвакуационным выходом.

• Использование средств тушения и предупреждения пожара (огнетушители, пожарная сигнализация).

Эффективным химическим средством тушения огня является углекислота. При быстром испарении углекислоты образуется снегообразная масса, которая, будучи направлена в зону пожара, снижает концентрацию кислорода и охлаждает горючее вещество.

В качестве средств местного пожаротушения применяются углекислотные огнетушители. Такие огнетушители применяются для тушения электропроводки и оборудования находящиеся под напряжением.

Ручные углекислотные огнетушители типов ОУ-2. Они приводятся в действие вручную открыванием вентиля путем вращения маховика против часовой стрелки.

Все огнетушители подвергаются периодической проверке и перезарядке.

Расчет установки пожаротушения.

Помещение, в котором находится операторская, относится к категории Д по пожаробезопасности, так как в нём содержатся несгораемые вещества и материалы в холодном состоянии.

В целях предотвращения пожаров, все помещения зданий и учреждений в обязательном порядке по возможности оборудуются установками автоматической пожарной защиты. Цель данных установок заключается в своевременном оповещении и последующим эффективным тушением горящих участков.

Одним из главных факторов определяющих эффективность установки пожаротушения, является время от начала действия контролируемого параметра, на извещатель, до момента его срабатывания. Поэтому для увеличения эффективности установки в целом устанавливается два типа пожарных извещателей. Ручные, устанавливаются в легко доступных для окружающих местах, а автоматические, устанавливаются в зависимости от контролируемого параметра и зоны действия.

Для нашего типа помещения используются пожарные извещатели типа ДТЛ (датчик тепловой легкоплавкий), срабатывающий при температуре 72С⁰, позволяющий контролировать площадь до 15м².Очень важна при этом система звукового и визуального оповещения, позволяющая вовремя организовать эвакуацию находящегося в помещении персонала.

Защищаемое помещение должно быть оборудовано специальным планом эвакуации, который располагается непосредственно при выходе из помещения.

Аэрозольные установки пожаротушения типа Т-2МА с тросовым пуском получили широкое распространение благодаря высокой эффективности в работе и относительно не сложным техническим обслуживанием. Поэтому для защиты операторской, данная установка является оптимальной.

Произведём расчёт установки аэрозольного пожаротушения.

Определим массу огнетушащего средства:

(3.6)

где q_расч = К × q_н × W_пом – расчётная масса огнетушащего средства, кг;

(К – коэффициент не учитываемых потерь, принимаемый по СН 75 – 76 равный 1,07 - 1,25, в зависимости от категории пожарной опасности производства в защищаемом помещении и степени его герметичности; q_Н – массовая огнетушащая концентрация огнетушащего средства 0,22 – 0,26 кг/м³ для состава 3,5 Б2 (смесь 30% сжиженной углекислоты и 70% бромистого этила); W_пом – объём защищаемого помещения м³, W_пом = 119м³); К₂ – коэффициент, учитывающий остаток огнетушащего средства в системе, по СН 75-76 принимается 0,1 – 0,4 в зависимости от вида огнетушащего средства, диаметра и длины трубопровода; отсюда:

,(3.7)

Получим:

(3.8)

Определим число баллонов:

(3.9)

где 2 – коэффициент, учитывающий 100% запас огнетушащего средства, по СН 75 – 76; q_БАЛ – масса огнетушащего средства в баллоне (30кг);

отсюда:

(3.10)

Определим диаметр трубопроводов (мм)

Магистрального:

, (3.11)

где d_C – диаметр сифонной трубки в рабочем баллоне (10мм); n_ОДН – число баллонов, разряжаемых на данное направление (n_ОДН = 2).

Получим:

, (3.12)

Распределительного:

(3.13)

где d_М – диаметр магистрального трубопровода; q_P – количество огнетушащего средства подаваемого по распределительному трубопроводу;

q_М - количество огнетушащего средства, подаваемого по магистральному трубопроводу:

(3.14)

Определим требуемое число выпускных насадок n_Н:

(3.15)

где d_Н – диаметр насадка, мм, отсюда:

, (3.16)

Определим расчётное время выпуска огнетушащего средства в защищаемое помещение:

, (3.17)

где q_ТР – массовый расход огнетушащего средства через трубопровод данного направления, кг/с, (0,7 кг/с); τ_Н - нормативное время тушения (150с).

,(3.18)

что соответствует условию τ_Р τ_Н.

3.3 Охрана окружающей среды на предприятии связи

Предприятия и сооружения связи в отличие от химических, нефтехимических, металлургических, целлюлозно-бумажных и других подобных предприятий и сооружений по отрицательному воздействию на атмосферу и гидросферу условно можно отнести к сравнительно «чистым».

Однако в процессе сооружения объектов связи, хотя и на незначительной площади поверхности земли происходит нарушение экологического баланса. Технологические процессы и оборудование, используемые в связи, все же являются источником определенного количества вредных веществ, выбрасываемых в атмосферу и попадающих в гидросферу. Помимо этого значительное число предприятий и сооружений связи являются мощным источником электромагнитных полей, охватывающих большие пространства и отрицательно воздействующих на экологический баланс биосферы.

Поэтому в промышленности связи необходимо серьезное внимание уделять вопросам оценки ее воздействия на окружающую среду и разрабатывать природоохранные мероприятия. При проектировании предприятий и сооружений связи должно предусматриваться экономное использование земли и эффективные средства защиты окружающей среды от загрязнения. Технические решения должны предусматривать снижение загрязненности до допустимого уровня или ликвидацию вредных выбросов в атмосферу. При наличии технологических процессов, предусматривающих использование воды в значительных объемах, технические решения должны обеспечивать применение систем оборотного водоснабжения, уменьшения количества сточных вод или применение бессточных систем. Наибольшая концентрация каждого вредного вещества, эмиссируемого предприятием, не должна превышать предельно допустимых концентраций, устанавливаемых действующими нормами.

Существующие правила проектирования обязывают в каждый технический проект на объект строительства включать мероприятия по защите окружающей среды от загрязнения сточными водами и выбросами в атмосферу. В каждом таком проекте обязательны обоснование и расчеты к применяемым проектным решениям по утилизации элементов, содержащихся в сточных водах и выбросах в атмосферу, их очистке и обезвреживанию. Помимо этого в проекты строительства предприятий и сооружений связи обязательно должны быть включены вопросы, связанные с восстановлением (рекультивацией) земельного участка и приведением его в состояние, пригодное

для дальнейшего использования в сельском, лесном, рыбном хозяйствах или по назначению, например устройству коммуникаций, дренажа и др. Рекультивацию земель, согласно существующему законодательству, осуществляет предприятие, организация или учреждение, ведущее строительные работы. При возникновении опасности нарушения плодородного почвенного покрова необходимо его снимать и хранить с целью нанесения на рекультивируемую землю.

Для линий связи (кроме линий абонентской связи) существуют специальные нормы отвода земель, которые устанавливают ширину полос земель для линий и размеры земельных участков для размещения сооружений на этих линиях. Вопрос о системном воздействии предприятий и сооружений связи на окружающую среду поставлен совсем недавно. Работы в данном направлении только разворачиваются, и для решения проблемы предстоит еще приложить не мало усилий. Прежде всего, необходимо получить объективные данные по комплексному воздействию объектов связи на окружающую среду. Такого рода данные позволят разработать, оптимизировать и реализовать организационно-технические мероприятия по устранению источников вредных воздействий и обеспечить гармоническое развитие отрасли связи с учетом требований сохранения экологического равновесия в окружающей нас природной среде.

4. БИЗНЕС-ПЛАН

4.1 Сущность проекта

Проект связан с внедрением новой технологии GPRS в существующую систему сотовой связи.

GPRS (General Packet Radio Service) - технология беспроводной пакетной передачи данных с мобильного телефона на больших скоростях (до 115 Кбит/сек. против 9,6 Кбит/сек. - скорости работы мобильного телефона при обычной передаче данных). При пакетной передаче данных соответствующий радиоканал занимается лишь в процессе передачи информации, благодаря чему достигается более высокая эффективность его использования. В результате более эффективно используются ресурсы сотовой сети и появляется возможность выгодного для абонента способа тарификации, основанного не на учете времени соединения, а на количестве принятой и переданной информации. Технология GPRS активно используется в следующих областях: передача данных, доступ к корпоративным сетям, чтение и отправка электронной почты (e-mail), телематические услуги, доступ к сети Интернет, электронная коммерция, доступ к WAP-ресурсам. Практически незаменимым является применение GPRS в тех случаях, когда существует потребность выхода в сеть Интернет, а сделать это по обычным проводным линиям связи невозможно (например, если Вы путешествуете с ноутбуком). Также услуга GPRS будет полезна и для пользователей домашних компьютеров, если отсутствие проводного телефона не позволяет осуществить выход в Интернет. Технология GPRS активно используется в самых различных областях: передача данных, доступ к корпоративным сетям, чтение и отправка электронной почты (e-mail), телематические услуги, доступ к сети Интернет, электронная коммерция, MMS, доступ к WAP-ресурсам и т.д. Практически незаменимым является применение GPRS в тех случаях, когда существует потребность выхода в сеть Internet, а сделать это по обычным проводным линиям связи невозможно (например, если Вы путешествуете с ноутбуком или карманным компьютером). Также услуга GPRS будет полезна и для пользователей домашних компьютеров, если отсутствие проводного телефона не позволяет осуществить выход в Интернет

Реализация GPRS в современных сотовых телефонах позволяет приостановить передачу данных без разрыва соединения и принять входящий звонок или SMS-сообщение. После окончания разговора передача данных автоматически возобновится.

Создателям GPRS удалось достичь столь высокой производительности без внесения кардинальных изменений в структуру и технологии GSM. Основная идея General Packet Radio Service состоит в максимальном использовании пакетной идеологии современных цифровых сетей. Коммутация на уровне пакетов позволяет гибко регулировать доступную пользователю пропускную способность в зависимости от текущей нагрузки на сеть, а значит, более эффективно использовать радиочастотные ресурсы. Согласно методике GPRS, каждый мобильный терминал может занять под свои данные более одного логического канала, соответственно наращивая пропускную способность соединения по формуле: 14,4 Kbps x кол-во каналов. Выделение радиоресурсов для передачи пакета будет происходить достаточно быстро, задержка не должна превышать 1 секунды. Таким образом, создается иллюзия постоянного подключения к сети.

Для модернизации инфраструктуры оператору потребуется добавить два новых элемента: Serving GPRS Support Node (SGSN) и Gateway GPRS Support Node (GGSN). Между собой SGSN и GGSN связаны высокопроизводительной IP-сетью. SGSN выполняет маршрутизацию пакетов, управление логическими каналами, задачи аутентификации, шифрования и проверки по регистру IMEI. Support Node взаимодействует со всеми архитектурными элементами GSM: базами данных HLR (содержит информацию о подписчиках на услуги GPRS) и VLR, AuC, MSC, а также с BCS посредством Frame Relay. GGSN - это шлюз, связывающий сеть GPRS с внешними сетями IP и Х.25. С точки зрения внешнего узла он выглядит как хост, владеющий всеми IP-адресами мобильных терминалов своей зоны обслуживания. Помимо всего вышеперечисленного, чтобы стандартную BCS обращаться с пакетами, к ней необходимо добавить модуль Packet Control Unit (PCU), в то время как BTS не потребует модернизации вовсе. Внедрив GPRS, операторы подготовят инфраструктуру своих сетей к приходу третьего поколения мобильной связи. Использование новых методов модуляции EDGE (Enhanced Data rates for GSM Evolution) расширяет пределы максимальной пропускной способности, доступной терминалу, до 300-350 Kbps. Фактически, чтобы использовать преимущества GPRS-сервиса, не требуется новых мобильных телефонов, необходимо будет только обновить их встроенное программное обеспечение.

4.2 Характер проекта

Внедрение технологии GPRS для сотовой компании связи дает большие преимущества над другими компаниями без использования этой новой технологии.

В настоящее время передача данных по GSM каналам организована следующим образом: абоненту выделяется отдельный канал, используемый системой для передачи голоса, посредством модема, встроенного в мобильный терминал, происходит передача данных через этот канал, при этом в промежутках между передачей данных канал остается занятым. GPRS (General Packet Radio Service) - это система, которая реализует и поддерживает протокол пакетной передачи информации в рамках сети сотовой связи GSM. При использовании системы GPRS информация собирается в пакеты и передается в эфир, они заполняют те "пустоты" (не используемые в данный момент голосовые каналы), которые всегда есть в промежутках между разговорами абонентов, а использование сразу нескольких голосовых каналов обеспечивает высокие скорости передачи данных. При этом этап установления соединения занимает несколько секунд. В этом и заключается принципиальное отличие режима пакетной передачи данных. В результате у абонента появляется возможность передавать данные, не занимая каналы в промежутках между передачей данных, более эффективно используются ресурсы сети.

GPRS позволит ввести принципиально новые услуги, которые раньше не были доступны. Прежде всего это мобильный доступ к ресурсам Интернета с удовлетворяющей потребителя скоростью, мгновенным соединением и с очень выгодной системой тарификации. Например, при просмотре с помощью системы GPRS WEB-страницы в Интернете, мы можем изучать содержимое столько, сколько нам необходимо, поскольку платим только за принятую информацию и не платим за время нахождения в сети Интернет (не передавая данные, мы не занимаем каналы сети). При введении повременной оплаты на фиксированных телефонных линиях, тарифы на доступ в Интернет с мобильного GPRS-телефона будут еще более конкурентоспособны. Технология GPRS позволит быстро передавать и получать большие объемы данных, видеоизображения, музыкальные файлы стандарта MP-3 и другую мультимедийную информацию. Для тех абонентов, кто уже оценил удобство использования телефонов с WAP - броузером, внедрение технологии GPRS означает практически мгновенную загрузку WAP - страниц на экране телефона и более выгодную систему тарификации.

Для корпоративных пользователей система GPRS может послужить отличным инструментом для обеспечения безопасного и быстрого доступа сотрудников к корпоративным сетям предприятий, к почтовым, информационным серверам, удаленным базам данных. При этом появится возможность получать доступ к корпоративным сетям даже если абонент находится в сети другого GSM оператора, с которым организован GPRS-роуминг.

Также, возможен разговор по телефону в процессе GPRS-соединения. Реализация GPRS в современных сотовых телефонах позволяет приостановить передачу данных без разрыва соединения и принять входящий звонок или SMS-сообщение. После окончания разговора передача данных автоматически возобновится.

Также GPRS дает возможность еще для одной новой услуги, как передача мультимедийных сообщений-MMS. MMS (Multimedia Messaging Service) является современной альтернативой SMS и позволяет создавать, отправлять и получать на телефон сообщения, содержащие мелодии, полноцветные изображения, фотографии, музыкальные фрагменты, большие объемы текста и т.д. MMS-сообщения можно отправлять как на сотовые телефоны с поддержкой MMS, так и на адреса электронной почты.

С помощью встроенной в телефон камеры вы можете «остановить мгновенье» и тут же переслать фотографию своим друзьям, порадовать их оригинальной анимированной открыткой или удивить ”говорящим письмом”

Область применения MMS не ограничивается развлекательными услугами. Уже существуют устройства, которые позволяют вести фотосъемку охраняемой территории и через определенные промежутки времени автоматически отсылать «фоторепортажи» в виде MMS-сообщений на ваш телефон.

Ближайший конкурент GPRS -технология HSCSD (High Speed Circuit Switched Data) - для получения большей пропускной способности использует тот же принцип объединения нескольких логических каналов. Но основной ее недостаток ясен уже из полного названия - коммутация каналов, крайне неудачный подход, особенно в условиях динамического изменения нагрузки на сети GSM. Это все равно, что предложить одному пользователю многоквартирного дома сервис DSL, просто сведя в его квартиру все доступные телефонные линии.

Появление технология GPRS должно значительно ускорить развитие мобильной передачи данных во всех областях человеческой деятельности. Во многом это связано с появлением новых услуг, развитие которых было затруднено из-за низкой скорости и высокой стоимости передачи данных через голосовые каналы GSM. Технология GPRS позволит абонентам получать доступ в глобальную сеть из любой точки, где существует покрытие сети, при этом цена такой передачи будет чрезвычайно привлекательной, а при введении повременной оплаты на фиксированных телефонных линиях, тарифы на доступ в Интернет с мобильного GPRS-телефона будут еще более конкурентоспособны. Существуют идеи промышленного применения данной технологии для различных задач подвижного мониторинга и контроля состояния объектов.

Использование GPRS технологии во многом расширяет спектр услуг оператора сотовой связи, что привлекает большое число абонентов сотовой связи и дает большое преимущество перед конкурирующей компании.

4.3 Маркетинг

4.3.1 Продукция

С использованием новой технологии GPRS, оператор сотовой связи предоставляет продукцию в виде передачи информации, с различными возможностями в услугах. Связь между абонентами является беспроводной. По состоянию на конец 2003 года сотовые операторы Казахстана обслуживали в совокупности около 1.5 млн. абонентов (в 2002 году – 900 тысяч), или почти 10% населения республики. При этом только за прошлый год операторы мобильной связи приобрели 564 тысячи новых пользователей (с учетом оттока). Если эта тенденция сохранится, то до конца текущего года в республике будет насчитываться не менее 2.4 млн. пользователей сотовой связи. На основании этих данных можно предположить, что к началу 2005 года количество пользователей мобильной связи превысит количество пользователей фиксированной связи. По данным “Казахтелекома” на начало 2004 года в среднем на 100 жителей Казахстана приходилось 15 телефонных аппаратов фиксированной связи (в городах - 22, в сельской местности – 6.5).

В нашей стране, компания K-Cell, уже в прошлом году запустила в коммерческое использование предоставление новых услуг пакетной передачи данных WAP, MMS с использованием GPRS технологии.

Тем самым, компания во многом увеличила спектр предоставляемых услуг, вызывая интерес у новых абонентов, сохраняя статус стабильности и продвижения в области сотовой связи с новыми технологиями для старого числа абонентов, и происходит больший захват рынка по сравнению с конкурирующими компаниями.

4.3.2 Ценообразование

В ценообразовании сотовой компании по предоставлению мобильных услуг связи, заложен затратный механизм, т.е.

Ц_усл=с/с+Пр,

Ц_усл- цена услуги предоставляемой оператором сотовой связи;

c/c- себестоимость;

Пр- продукция оператора сотовой связи.

А внутри компании ценообразование разделяется по разным факторам, как по категории потребителей, по времени и по определенным льготам.

Сотовая компания с использованием новой технологии GPRS, позволяет устанавливать виды услуг, регулируемые государственным рынком, где ниже себестоимость и цены на предоставляемые услуги, и нерегулируемые государственным рынком, где компания сама устанавливает определенные тарифы на предоставляемые услуги своей компании.

В этом случае сравним предоставляемые услуги и тарифы двух казахстанских операторов сотовой связи: “GSM Казахстан” – K'cell, и “Кар-Тел”- K-mobile в таблицах указана стоимость за указанный интервал округления.

Таблица8.1 - Эфирное время K-mobilе.

Таблица 8.2 - Эфирное время K-cell

Таблица 8.3 - Некоторые услуги сотовых операторов

4.3.3 Емкость рынка

Несмотря на то, что история рынка сотовой связи в Казахстане насчитывает 10 лет (в 1994 году компании “ Алтел” была выдана первая лицензия на мобильную связь в Казахстане в стандарте AMPS-аналоговый стандарт), действительное масштабное развитие этого сегмента началось всего лишь 5 лет назад, когда были развернуты первые коммерческие сети GSM. Так, в 1998 году (коммерческий запуск – весна 1999 года) возведение сетей в стандарте GSM 900 начали компании “GSM Казахстан” (более 1млн. абонентов) и “Кар-Тел” (более 450 тысяч), каждая из которых выплатила правительству по $67.5 млн. за спектр в 7.5 МГц и за право в безконкурсном порядке приобрести дополнительные 5 МГц, доведя диапазон до 12.5 МГц. Однако по сей день обе компании используют лишь по 5 МГц, что приводит к чрезмерным капитальным затратам для организации необходимой плотности покрытия, не позволяя никому строить сети GSM экономически целесообразным способом. В распоряжении операторов не более трети от стандартного GSM 900, тогда как остальные частоты заняты военными и авианавигационными службами.

Тем не менее GSM- операторы продолжают активно развиваться и привлекать ресурсы для большего покрытия сети. На сегодняшний день К’cell установил 6 коммутаторов которые позволяют обслуживать до 1.5 млн. номеров, более 600 базовых станций, из которых 226 было установлено в 2003 году. В течении 2004 года планируется установка 400 базовых станций по всему Казахстану. В конце ноября 2003 года был подписан контракт с компанией Ericsson стоимостью $24 млн. на поставку оборудования и услуг для расширения существующей сети.

Второй оператор GSM- компания K-mobile – летом 2003 года инвестировала более $30 млн. в развитие сети, которые пошли на двукратное расширение емкости коммутаторов и количества базовых станций. А осенью 2003 года произвели монтаж нового оборудования компании Alcatel.

Еще один оператор сотовой связи Dalacom, начавший предоставлять услуги в стандарте CDMA с 12декабря 2003 года.

Для нашей страны это уже вполне здоровая конкуренция в сотовой системе связи. Конечно, чем выше уровень благосостояния целевой аудитории потребителей мобильной связи, тем большее число операторов может работать на рынке без существенного ущерба для рентабельности и для качества создаваемой ими инфраструктуры.

Следует также учитывать плотность населения – в странах с небольшой плотностью населения успешного функционирования более чем двух операторов, как правило, не наблюдается. У этой закономерности есть простая экономическая интерпретация: в странах с низким уровнем платежеспособности услуги GSM становятся массовыми только при низких показателях ARPU – размер среднего ежемесячного счета за услуги мобильной связи. В результате рынок может обеспечить лишь очень медленный возврат средств, вложенных в создание сети. В таких условиях создание более чем двух полностью дублирующих друг друга сетей практически всегда экономически неоправданно.

По приведенным данным можно сделать вывод, что лидирующее место в данное время на нашем рынке занимает компания K’cell, и в будущем это несомненно будет связано с долгожданным внедрением новых сетевых технологий, как GPRS- “Мобильный интернет” и WAP, что было запущено в эксплуатацию с прошлого года, а в этом году они станут доступны и для абонентов Activ ( карточная система от K’cell ) наряду с услугой MMS. Но в скором будущем и компания K-mobile не собирается отставать и терять новых абонентов, сейчас работы по новой технологии проводятся в тестовом режиме.

4.3.4 Продвижение услуги

Конечно, продвижение любой услуги, а тем более новой осуществляется с помощью рекламы и различных акций.

Если смотреть поверхностно, то наибольшее количество рекламных акций операторов было посвящено привлечению абонентов на карточные виды услуг связи, у K’cell это Activ (700тысяч абонентов), K-mobile – Excess (200 тысяч абонентов), у Dalacom – Pathword (несколько десятков абонентов).

Так, абоненты Activ почти целый год при покупке загрузочной карты получали 100 единиц, или около 1$, на баланс телефона, чуть позже данная акция трансформировалась в “бесплатные” четные минуты разговора и SMS – службы. Конечно, наиглавнейшим событием стало долгожданное внедрение новых сетевых технологий, таких как GPRS, MMS, WAP. В сентябре прошлого года услуги на базе технологии GPRS – “Мобильный Интернет” и WAP были введеныдля абонентов K’cell, в этом году они станут доступны и для абонентов Activ наряду с услугой MMS. Доносится до потребителя через информационную рекламу, как на телевидении, так и уличных билбордов.

K-mobile предложил бывшим пользователям “K-card” и новым абонентам новый тарифный план Excess. Честно говоря, необходимо отметить талантливость маркетологов компании, сумевших удачно выпустить карточный пакет и продавать услуги. Новая связь был укреплена такими акциями, как получение 2 единиц за входящие звонки стоимостью в “одну единицу” все лето 2003 года, с зимы этого года предоставление со 2-й по 5-ю минуты бесплатно. В дополнение с привлекательными тарифами, особенно после окончания монтажа нового оборудования Alcatel, K-mobile начал жесткую кампанию по привлечению новых клиентов как через концерты известных исполнителей, так и циклов ТВ-передач и видеороликов.

4.4 Организационный план

Внедрение новой технологии GPRS, в существующую компанию по предоставлению услуг сотовой связи, подразумевает определенный организационный план.

Для осуществления проекта создается дополнительный штат сотрудников, т.е. принимают новых специалистов на предприятие. Каждый отдел занимается конкретными задачами и проблемами, из них: отдел по планированию сети, отдел по оптимизации сети, инженера работающие на коммутаторе (Switch), OMC операторы и соответственно создается GPRS отдел. На выполнение определенных монтажных работ нанимаются контрактные специалисты, с компании “КазСвязь Монтаж”, которые занимаются монтажом. Оператор сотовой связи, в нашем случае, K-mobile, заключает контракт с компанией “Alcatel” по предоставлению оборудования для модернизации сети. Основное решение по дальнейшему изменению сети остается за компанией “Alcatel”, но с возможными предложениями в некоторых вопросах от других коммуникационных компаний, как “Cisco Systems”. По контракту компания поставщик “Alcatel” в дальнейшем оказывает техническую поддержку и слежение за сетью сроком на один год. Более детальное распределение обязанностей происходит по договоренности между компаниями. Текущее обслуживание и управление за сетью происходит постоянно. Затраты компания будет нести только за модернизацию сети, а гарантийное обслуживание сети входит в контракт.

Финансирование нового проекта компания полностью возлагает на себя, с целью в дальнейшем получения прибыли.

4.5 Производственный план

1. Производственный план начинается с возникновения определенной идеи.

2. Затем разрабатывается проект на ее осуществление

3. Разрабатывается бизнес-план проекта.

4. После чего выбирают компанию по предоставлению оборудования для новой технологии.

5. Заключают контракт, в данном случае компания “Alcatel”.

6. Производится установка нового оборудования, в течении 15 дней.

7. На срок в 4 месяца, новая технология должна проработать в тестовом режиме без коммерческого использования, при постоянной технической поддержки компании “Alcatel”.

8. После тестирования новая технология становится новым коммерческим проектом и сдается в эксплуатацию для многочисленных абонентов сети, обязательно сопровождаясь информационными рекламными роликами для потребителей и с использованием различных акций.

Для реализации данного проекта потребуется следующее оборудование. Цены на оборудование представлены в долларах США (у.е.). Стоимость 1 у.е. равна 136.92 тг. по курсу Нац. банка РК.

Таблица 8.4 - Основные составляющие GPRS для 1 города

4.6 Финансовый план

Финансовый план включает расчет следующих показателей:

1. Капитальные вложения (инвестиции).

2. Эксплуатационные расходы, связанные с внедрением данной технологии.

3. Экономическая эффективность проекта.

Данная технология является дополнением к существующей сети сотовой связи стандарта GSM, поэтому приведет к приросту капиталовложений, эксплуатационных расходов, доходов и других показателей. Чтобы не путаться в расчетах, будем считать их как показатели от внедрения сети, и опустим знак прироста.

1) Капитальные вложения включают в себя [11]:

К_Вл = К_Обор + К_Монт + К_ТР + К_Пр , (8.1)

где, К_Обор – стоимость приобретаемого оборудования для функционирования данной технологии.

К_Монт – оплата за установку оборудования. По контракту работы будет производить компания “Alcatel” за дополнительную плату.

К_Монт=5000 у.е.=681600тг .

В данном проекте учитываются капиталовложения оборудования и монтажа, остальные К_ТР и К_Пр не учитываются, т.е. равняются нулю.

Определим капитальные вложения по формуле (8.1):

К_Вл = 22728720+681600=23410320 тг,

3)Эксплуатационные расходы

Целью определения расходов основной деятельности (эксплуатационных затрат) является расчет их необходимой величины для обеспечения нормальной производственной и коммерческой деятельности предприятия. Поэтому каждая статья увязывается с другими показателями работы, уровень которых влияет на абсолютную величину составляющих сметы затрат.

Э_р = А₀ + ФОТ + О_СН + Н_р, (8.2)

Определим амортизационные отчисления (А₀).

Экономической мерой возмещения износа основных производственных фондов является амортизация. Амортизация представляет собой постепенный перенос стоимости основных производственных фондов (ОПФ) на стоимость на вновь создаваемой продукции или услуг по мере их износа. Количественной мерой амортизации, и ее денежным выражением являются амортизационные отчисления, предназначенные на полное восстановление основных производственных фондов. Нормы амортизации (Н_А) составляют 15%.

Амортизационные отчисления составят [11]:

тг, (8.3)

Определим фонд оплаты труда (ФОТ)

В затраты на оплату труда включаются все выплаты работникам основной деятельности, предусмотренные трудовым законодательством, а также некоторые стимулирующие и компенсационные выплаты. По этой же статье учитывается фонд оплаты по трудовым соглашениям. Сумма затрат на оплату труда определяется умножением среднемесячной зарплаты (ЗП_М) одного работника на среднегодовую численность производственного персонала (Ч_СР), т.е.

ФОТ=ЗП_СР Ч_СР12, (8.4)

где, ЗП_М=48000 тг,

тг,

Отчисления на социальные нужды (О_СН) представляют собой обязательные для каждого предприятия выплаты по установленным в законодательном порядке нормам в государственные или иные фонды социального страхования, обязательного медицинского страхования и прочие. Отчисления на социальные нужды определяются от фонда заработной платы за вычетом пенсионного фонда:

тг, (8.5)

К накладным расходам Н_Р относятся косвенные расходы, все неучтенные расходы – управленческие, хозяйственные, затраты за обучение кадров.

Накладные расходы составят:

тг, (8.6)

Тогда,

Э_Р=1152000+207360+3511548+576000=5446908тг,

3) Основными финансовыми показателями в экономике связи являются доходы. Поскольку главная цель отрасли связи состоит в предоставлении потребителям телекоммуникационных услуг, доходы (выручка) от их реализации по установленным тарифам называются доходами от реализации (платных) услуг основной деятельности (Д_РЕАЛ), и вычисляется [11]:

, (8.7)

N_ПОЛ = 70000 – среднее количество предполагаемых пользователей после внедрения технологии,

Q_1MB = 0,27 у.е. – стоимость за 1Мб информации

Q_МЕС=10 Мб – объем используемой информации в месяц,

Тогда,

у.е.,

Д_РЕАЛ= 310534560 тг,

В рыночной экономике условием деятельности любого предприятия является превышение его доходов от реализации товаров и услуг над расходами, связанными с их созданием и получение доходов (прибыли) от обычной деятельности. Доходы от обычной деятельности (прибыль) выступает в качестве важнейшего показателя, который характеризует конечные результаты и эффективность деятельности предприятия. Основная прибыль (Пр_ОСН) равняется к доходу от основной деятельности, она определяет эффект работы предприятия как разницу между полученными доходами от реализации услуг и средствами, израсходованными в процессе создания услуг, т.е.

Пр_ОСН=Д_ОСН=Д_РЕАЛ – Э_Р, (8.8)

Пр_ОСН= 310534560-5446908= 305087652тг,

Прибыль подлежит налогообложению, при котором определенная часть перечисляется в бюджет в соответствии с действующим законодательством. Оно может предусматривать наличие определенных льгот, которые освобождают некоторую долю доходов от обычной деятельности (прибыли) от уплаты налога. Прибыль налогообложения определяется:

Пр_{НАЛ/ОБЛ} = Пр_ОСН - Ю_Н , (8.9)

где, Ю_Н – юридический налог и определяется:

, (8.10)

где, Н_СТ = 3% – ставка налога,

тг,

Тогда прибыль налогообложения равняется:

Пр_{НАЛ/ОБЛ} = 305087652 – 9152629,56 = 295935022,4 тг,

Прибыль налогообложения равняется чистой прибыли, оставшейся в распоряжении предприятия [10]:

Пр_{НАЛ/ОБЛ}=Пр_{ЧИС, ОСТАВ. В РАСП. ПРЕД.,}

Чистую прибыль оставшуюся в распоряжении предприятия можно представить в структурном виде, где указывается удельный вес определенных фондов

Пр_{ЧИС, ОСТАВ. В РАСП. ПРЕД.}

ФН-70% ФП-25% РФ-5%

ФН – Фонд накопления,

ФП – Фонд потребления,

РФ – Резервный фонд

Фонд накопления определяется:

ФН = 0,7 Пр_{ЧИС, ОСТАВ. В РАСП. ПРЕД.} , (8.11)

ФН = 0,7 295935022,4= 207154515,7 тг,

Определим ожидаемые чистые денежные поступление (ОЧДП ):

ОЧДП = ФН + А₀ = 207154515,7 + 3511548 = 210666063,7 тг, (8.12)

4) Определим период окупаемости (Т_ОК) – это минимальный временной интервал (от начала осуществления проекта), за который окупятся затраты, связанные с предоставлением услуг предприятия, и после которого предприятие начнет получать прибыль:

= 1,2мес , (8.13)

Определим коэффициент экономической эффективности (Е_Э.Эф):

_, (8.14)

Сведем все полученные результаты по проекту в таблицу 8.5

Таблица 8.5 – Технико-экономические показатели внедрения новой технологии.

По данному проекту можно сделать вывод, что внедрение новой технологии GPRS для оператора сотовой связи, является экономически целесообразно.

Предприятие внесет капитальные вложения равные 23410320тыс.тг, понесет эксплуатационные затраты равные 5446909тыс.тг и доход от реализации услуг от основной деятельности составит 310534560тыс.тг. Срок окупаемости 1,2 месяца.

Характеристики

Список файлов ВКР
