Рисунок 1.4 Структурна схема термодатчика
ВП, як правило, є потенціометричним або мостовим вимірювальним ланцюгом (ВЛ) постійного струму, що здійснює перетворення опору ТО R(T) у вихідну електричну напругу постійного струму пропорційну вимірюваній температурі. Для термодатчика на пасивних ПАХ елементах ВП є передавачем та приймачем радіосигналу.
2. ПРИНЦИПИ ПОБУДОВИ ТЕРМОДАТЧИКІВ НА АКУСТИЧНИХ ХВИЛЯХ
2.1 Принципи побудови акустичних датчиків
Як джерело інформації у вимірювальних перетворювачах на пасивних елементах використовується механічна, або акустична, хвиля. Коли хвиля поширюється усередині матеріалу або по його поверхні, будь-які зміни характеристик траєкторії поширення хвилі впливають на швидкість й/або амплітуду хвилі. Частота й фазові характеристики показують зміну швидкості хвилі.
Практично всі акустичні прилади й датчики для генерування хвилі використають п'єзоелектричні матеріали. П'єзоелектрика була відкрита братами (Пьером і Полем-Жаком Кюрі Pierre й Paul-Jacques Curie) в 1880 р., а назви одержало в 1881 р. від Вільгельма Хенкела (Wilhelm Hankel). П'єзоелектрикою називають електричний заряд, що з'явився в результаті механічної напруги. Твердження вірно й у зворотну сторону. Застосування підходящого електричного поля до п'єзоелектричного матеріалу створює механічна напруга. П'єзоелектричні акустичні сенсори створюють механічні хвилі за допомогою електричного поля. Ці хвилі поширюються в підкладці, а потім, для проведення необхідних вимірів, трансформуються назад в електричне поле.
Поверхневі пружні хвилі зустрічаються в природі часто. З ними зв'язано, наприклад, поширення коливань земної кори (землетрусів) або збурюванні на поверхні води. У цих випадках довжина хвилі являє собою величину від сотень метрів до декількох сантиметрів. Поверхневі пружні хвилі вивчав ще у вісімдесятих роках минулого століття Релей у зв'язку із проблемою визначення епіцентру землетрусів. Він створив теоретичну основу для рішення завдань, пов'язаних з поверхневими пружними хвилями.
Поверхневі пружні хвилі займають істотно менший діапазон, чим зазначено вище: вони укладені в області 10-5—10-1см. Такі хвилі відомі як поверхневі акустичні хвилі (ПАХ), хоча їхні частоти відповідають області ультразвуку.
Для порушення й реєстрації ПАХ застосовують п’єзоелектрики, значення яких у зв'язку із цим істотно зросло. Поверхневі акустичні хвилі володіють рядом чудових властивостей, що представляють інтерес для фахівців в області електроніки. Насамперед це (у порівнянні з об'ємними хвилями) їхня доступність і можливість управляти ними у всіх крапках поверхні, де вони існують. Поверхневі акустичні хвилі поширюються зі швидкістю на п'ять порядків нижче, ніж швидкість електромагнітних хвиль, що дозволяє використати методи, застосовувані в діапазоні НВЧ.

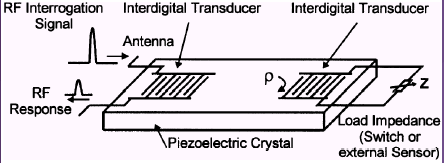

Звичайний акустичний пристрій (рис.2.1) складається із двох зустрічно-штирових перетворювачів. Один з них перетворить енергію електричного поля в механічну хвилю, інший проводить зворотне перетворення.
Рисунок. 2.1 Акустичний пристрій
Акустичні пристрої описуються способом поширення хвиль: через або по поверхні п'єзоелектричної підкладки. В основному акустичні хвилі розрізняються по швидкості й напрямками переміщення часток. Залежно від матеріалу й граничних умов можуть бути різні варіанти. Перетворювач кожного датчика створює електричне поле, необхідне для деформації підкладки й, відповідно, формування акустичної хвилі. Хвиля поширюється через підкладку, у якій перетвориться назад в електричне поле й повертається на інший кінець перетворювача. На рис. 2.2 зображено схему типового акустичного пристрою. Переміщення часток поперечних, або зсувних, в хвилі відбувається по нормалі відносно напрямку поширення хвилі. Воно може бути поляризовано таким чином, щоб бути паралельним або перпендикулярним відносно чутливої поверхні. Рух зсувної горизонтальної хвилі позначає поперечні переміщення паралельно чутливій поверхні; рух зсувної вертикальної хвилі - перпендикулярно їй.
Рисунок 2.2 Акустичний пристрій на ОАХ
Хоча цей пристрій був створений досить давно, вимірювання швидкості осадження металу все ще здійснюється за допомогою резонатора товщини сдвиговой хвилі.
Хвиля, що проходить через підкладку, називається об'ємною хвилею. Найпоширенішими пристроями на об'ємній акустичній хвилі (ОАХ) є п'єзоелектричні резонатори з коливаннями зсуву по товщині (КЗТ) і датчики горизонтально поляризованих акустичних плоских хвиль (АПВ).
Якщо хвиля поширюється на поверхні підкладки, тоді вона називається поверхневою хвилею. Найбільше широко використовувані пристрої на поверхневих хвилях - це датчик поверхневих акустичних хвиль (ПАХ) і датчик горизонтально поляризованих поперечних поверхневих хвиль, також відомий як датчик поверхневої зсувної хвилі (ПЗХ).
Всі пристрої на акустичних хвилях датчиками чутливі до відхилень багатьох фізичних параметрів. Будь-яка зміна в характеристики шляху поширення акустичної хвилі змінить відповідно й результат на виході. Всі датчики будуть працювати в газовому або вакуумному середовищі, але тільки їхня сукупність буде ефективно працювати при контакті з рідинами. Датчики на ПАХ та ОАХ - генерують хвилі, які поширюються в основному в поперечно-горизонтальному напрямку. Поперечна горизонтальна хвиля не випромінює енергію в рідинах, і це дозволяє працювати з рідинами без надмірного загасання. З іншого боку, у датчика ПАХ існує істотний зсув поверхневої нормалі, що приводить до випромінювання хвиль стиску в рідині, і це викликає надмірне загасання. Виключення із цього правила становлять пристрої, що використають хвилі, які поширюються на меншій швидкості, чим швидкість звуку в рідині. У незалежності від компонентів зсуву, такі типи хвиль не поширюються когерентно й у такий спосіб вони відносно не демпфіруються рідинами.
Цікавими для датчиків можуть бути також інші акустичні хвилі, такі як: плоска згінна хвиля, хвиля Лява, приповерхня акустична хвиля й хвиля Лемба. Перед тим, як звернутися до прикладів їхнього застосування, корисно буде коротко розглянути кожний з типів датчиків.
У датчику горизонтально поляризованих акустичних плоских хвиль (рис.2.3), хвиля поширюється між верхньою й нижньою поверхнею пластини, що дозволяє проводити вимір на обох сторонах.
Рисунок 2.3 Датчики на поверхневих хвилях
Резонатор коливання зсуву по товщині, часто називаний кварцовими мікровагами, є найбільш відомим, давно винайденим і простим пристроєм на акустичних хвилях. Як показано на рисунку 6, він звичайно складається з товстої пластини п’єзокварцу Ат-зрізу з паралельними круговими електродами, нанесеними на обидві сторони. Результатом додаткової напруги між цими електродами стає зсувна деформація п’єзокристалу.
Це пристрій відомо як резонатор, тому що п’єзокристал резонує, коли утворяться електромеханічні стоячі хвилі. Зсув досягає граничних значень на грані кристала, що робить пристрій чутливим до поверхневої взаємодії. Довго такий резонатор використався для виміру рівня металізації у вакуумних системах, де він звичайно використався в генераторних схемах. Частота коливань відповідає резонансу кристала й визначає нагромадження маси на поверхні приладу. Наприкінці 1960-х було продемонстровано, як ОАХ- резонатор працює в якості датчик випару.
ОАХ резонатор характеризується простотою виробництва, здатністю витримувати суворі умови навколишнього середовища, температуростійкістю й гарною чутливістю до додаткових мас, напиленим на поверхню пьезокристаллу. Через компонент поширення поперечних хвиль TSM резонатор також може виявляти й вимірювати рідини, що робить його гарним кандидатом у біодатчики. На жаль, ці пристрої мають найнижчу чутливість маси серед всіх датчиків, розглянутих тут. Стандартний ОАХ резонатор працює в межах 5-50 Мгц. Створення дуже тонких пристроїв, що працюють на більше високих частотах може збільшити чутливість маси, але тоншання датчиків нижче стандартних значень приводить до створення неміцних пристроїв, які складно робити й експлуатувати. Останнім часом були пророблені робота зі створення високочастотних ОАХ - резонаторів з використанням п'єзоелектричної плівки й техніки об'ємної мікрообробки кремнію.
Хвилі Релея (рис. 2.4) рухаються вертикально відносно грані поверхні датчика поверхово-акустичних хвиль (ПАХ). ПАХ-хвилі дуже чутливі до змін поверхні, однак не дуже придатні для більшості приладів виміру/визначення рідини.
Рисунок 2.4 Хвилі Релея
Датчики горизонтально поляризованих поперечних поверхневих хвиль використають тонку п'єзоелектричну підкладку, або пластину, що працює як акустичний хвилевід, що втримує енергію між верхньою і нижньою поверхнями пластини (рис. 2.4). У результаті, обидві поверхні піддаються зсуву, так що вловлювання може виникнути на будь-якій стороні. Це важлива перевага, тому що одна сторона містить зустрічно-штировий перетворювач, якому необхідно ізолювати від електропровідної рідини або газів, у той час як друга сторона може бути використаний як датчик.
Рисунок 2.5 Поверхневі хвилі
Енергія поверхневої хвилі замикається в межах однієї довжини хвилі з поверхні (Рис. 2.5) датчика на ПАХ. Ця характеристика дозволяє створювати датчики, дуже чутливі до взаємодії з поверхнею.
Так само як й ОАХ резонатор, відсутність компонента нормалі до поверхні дозволяє датчику вступати в контакт із рідиною й застосовувати його як біодатчик. Датчики на ОАХ в минулому успішно використані для виявлення ртуті в кількості мікрограм на літр, що відповідає рівню відповідного тесту відповідно до Закону про безпечну питну воду. Більше чутливі до навантаження маси від власної ваги чим TSM резонатор, SH-APM менш чутливі чим датчики поверхневої хвилі. На це є дві причини: перша полягає в тім, що чутливість до навантаження маси від власної ваги й інших відхилень залежить від товщини пластини, причому чутливість зростає разом з тоншанням пристрою. Межі товщини визначаються виробничим процесом. Друга причина полягає в тому, що енергія хвилі не досягає граничних значень на поверхні, що зменшує чутливість.
Конструктивно п’єзорезонатори з коливаннями зсуву по товщині виконуються у вигляді тонких плоскопаралельних пластин (круглих або прямокутних) з відношенням довжини (діаметра) до товщини не менш 50 (рис. 2.6, а).

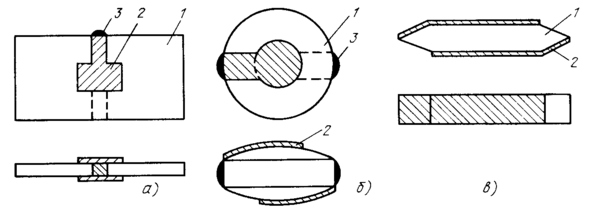

Рисунок 2.6 П’єзорезонатори з коливаннями зсуву по товщині: 1 - п’єзоелемент; 2 - електрод; 3 – токопідвід
Або у вигляді плосковипуклих або двояко-випуклих лінз із відношенням діаметра до товщини не менш 5—10 (рис. 2.6, б). У резонаторах двох зазначених типів електроди збурення розміщаються в центрі поверхонь п’єзоелементів. У третьому варіанті, використаному порівняно рідко, ПР виконується у вигляді тонкого оконтуреного стрижня, частково або повністю вкритого електродами (рис. 2.6,в).
У перерахованих конструкціях електроди формуються безпосередньо на поверхні п’єзоелементу.
Підвищення робочої частоти вимагає зменшення частотозадаючого розміру п’єзовібратора. У товщинно-зсувних резонаторах це — товщина. На частотах понад 50 МГц вона стає менше 30 мкм, що створює труднощі виготовлення й експлуатації через низьку міцність п’єзоелементів. Проблема одержання високочастотних п’єзоелементів вирішується шляхом виконання резонаторів у вигляді тонких перемичок п’єзоелементу. У цьому випадку міцність конструкції створюється великою міцністю периферії. Тонка центральна частина виконується методами іонного або хімічного травлення.
