Как уже отмечалось, видоискатель обеспечивает просмотр снимаемого сюжета, введение специальных эффектов, контроль за режимами и состоянием объекта съемки и самой видеокамеры.

По конструкции видоискатели могут быть выполнены в виде экранов ЖКИ и электронно-лучевых трубок. Фактически это миниатюрный телевизор черно-белого или цветного изображения. Он поступает на вход микросхемы, в ней производится усиление сигнала яркости, выделение строчных и кадровых синхроимпульсов. Строчные импульсы с вывода 13 и кадровые с вывода 5 используются для запуска развертки. Далее сигнал яркости (вывод //) через усилители, выполненные на дискретных элементах, поступает на катод ЭЛТ, формируя изображение. Кадровые и строчные импульсы синхронизируют работу развертывающих устройств. На вторичной обмотке строчного трансформатора формируются напряжения для фокусирующего, ускоряющего и второго анода.

Несколько по-другому реализуется видоискатель на основе матрицы ЖКИ. Так как матрицы ЖКИ не являются предметом изучения в данном учебнике, то не имеет смысла подробно останавливаться на этой теме. Отметим только, что модуль дисплея ЖКИ формирует тактовые импульсы для активизации ячеек с жидкими кристаллами. Величина этих импульсов зависит от видеосигнала реального изображения, который оцифровывается. Для того чтобы реализовать кадр изображения, используются электроды, анодная подложка и катоды, которые управляют видеосигналом. Для просмотра изображения матрица ЖКИ имеет лампу подсветки.

В конструкции электронного видоискателя реализована схема импульсного блока питания для питания матрицы ЖКИ.

Технология ремонта системы электронного управления

Как уже подчеркивалось выше, ремонт управляющей части видеоустройств, а точнее, набор средств и методов ремонта, мало чем отличается от ремонта соответствующих структурных узлов телевизора и видеомагнитофона.

Типичные неисправности системы электронного управления видеокамерой можно объединить в блоки по степени их внешнего проявления:

• видеокамера не включается (не переводится из дежурного режима в рабочий). Чаще всего это связано с выходом из строя центрального процессора и схемы сброса в блоке питания;

• не работает система автоматической и ручной фокусировки. Это связано прежде всего с процессором видеокамерной части или с драйвером фокусировки;

• не работает двигатель БВГ. Здесь может иметь место комплекс причин: неисправности процессора управления видеомагнитофонной частью видеокамеры, нарушения в линиях передачи данных от процессора к исполнительным процессорам или драйверам, выход из строя датчиков управления;

• полный или частичный отказ в работе видоискателя (нет изображения, наблюдаются нарушения общей синхронизации, «бегут» кадры). Неисправности связаны с цифровой и аналоговой частью видоискателя. Их поиск ничем не отличается от аналогичных действий при диагностике телевизора;

В некоторых видеокамерах предусмотрены встроенные системы диагностики наиболее типичных неисправностей. При этом должно выполняться одно условие — видоискатель должен быть исправен.

В течение определенного времени (как правило, не более 5 с) в случае неисправности какого-либо блока происходит тестирование узлов видеокамеры. Если какое-либо устройство, к которому в это время обращается центральный процессор, не реагирует на сигнал, то на дисплее видоискателя появляется определенная кодовая информация, характерная для данной видеокамеры и данного набора микросхем управления, или Error (ошибка). Так, в сервисной инструкции на видеокамеру JVC (процессор М37771МА617НР) приводятся следующие коды:

• при отсутствии сигналов от датчиков видеокассеты на дисплее появляется код ЕОЗ;

• если нет перехода датчиков механизма в другой режим при загрузке видеокассеты — код Е02 и т.д.

В большинстве случаев эта информация бывает закрыта и приходится пользоваться традиционным набором средств диагностики цифровых систем.

В данном случае алгоритм подготовки и проведения диагностики ничем не отличается от поиска неисправностей в аналогичных системах управления телевизором или видеомагнитофоном:

1) обеспечить необходимый запас конструкторской и технологической документации (принципиальные и структурные схемы системы управления, сервисные инструкции по ремонту и настройке, монтажные схемы панели управления и основной платы, модульно-блочные схемы используемых микросхем);

2) подготовить диагностические и измерительные приборы и инструкции по их эксплуатации;

3) определить по внешним признакам или с помощью внутреннего тестирования, к какому блоку неисправностей относится данное нарушение в работе;

4) составить маршрутную карту поиска неисправности;

5) составить технологическую карту ремонта;

6) приступить к ремонтным операциям;

7) проверить исправность устройства после замены узлов или деталей;

8) выполнить «прогон» устройства по всем эксплуатационным характеристикам;

9) оформить документацию.

Методика отыскания и устранения характерных неисправностей

После записи с камеры звук воспроизводится с большими искажениями (сильные посторонние шумы или хрипы)

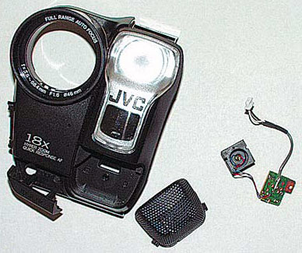

Причиной указанной неисправности вероятней всего является дефект встроенного микрофона. В качестве замены подойдет любой двухвыводный электретный микрофон подходящего размера (диаметр корпуса должен быть не более 8 мм). Внешний вид микрофона с элементами передней панели показан на рис. 1. Прежде чем заменить микрофон необходимо произвести неполную разборку видеокамеры для демонтажа передней панели 3 (рис. 1).

Рис. 1

Передняя панель помимо шурупов также фиксируется защелками, которые расположены внутри панели. После демонтажа панели снимают декоративную сетку 2 (рис. 1), а затем уже сам микрофон 1, который удобнее всего снимается с монтажной платой. Микрофон извлекают из резинового бокса и заменяют на новый, соблюдая полярность подключения выводов.

При съемке отсутствует автоматическое фокусирование изображения при наведении на объект съемки (изображение в видоискателе нерезкое, расфокусировано).

При симптомах неисправности в первую очередь проверяют элементы и настройку электромеханического привода оптической системы 1 (рис. 4). Операция настройки привода достаточно сложна, поэтому ее необходимо проводить в условиях специализированного сервисного центра.

Но причина неисправности может быть более простой. Поэтому необходимо проверить исправность инфракрасного датчика расстояния, расположенного под передней панелью. На рис. 2 показан светодиод 1 и фотоприемник 2 этого датчика. Проверку исправности элементов указанного датчика можно и не проводить, достаточно лишь очистить их от пыли. Также чистят с обеих сторон декоративную крышку 4 темного цвета (рис. 1) на передней панели.

Рис. 2

В режиме подсветки объекта не загорается встроенная лампа прожектора

При симптомах неисправности в первую очередь проверяют исправность самой лампы, а также целостность контактов 3 соединителя прожектора (рис. 2). При устранении указанной неисправности может помочь подгибание этих контактов.

Камера не включается, сетевой адаптер и аккумуляторная батарея исправны.

Возможной причиной неисправности может быть выключатель камеры, расположенный на корпусе. Чаще всего в этом случае следует тщательно пропаять плату коммутации питания, расположенную в месте подключения аккумуляторной батареи (рис. 3).

Рис. 3

Нет фиксации кассетоприемника

Причин указанной неисправности может быть несколько.

Неисправны элементы замка кассетоприемника

Проверяют элементы замка кассетоприемника 1 и 2 (рис. 5). Для устранения причины неисправности достаточно подогнуть деформированные элементы замка. Деформация элементов замка часто происходит из-за чересчур резкого закрытия кассетоприемника.

Рис. 4

Плохой контакт в соединителе между электронной платой и ЛПМ

Снимают ЛПМ и проверяют (снизу) целостность разъема, ответная часть которого расположена на электронной плате 2 (рис. 4). В некоторых случаях для устранения неисправности бывает достаточно более плотно установить ЛПМ.

Рис. 5

Неисправен программный переключатель ЛПМ

Проверка и замена программного переключателя довольно трудоемкое дело. Для этого потребуется произвести неполную разборку ЛПМ. Чтобы не сбить юстировку элементов ЛПМ, при каждой операции разборки производят фиксацию (зарисовку), положения его конструктивных элементов (программных шестерни и планки, ролика заправки ленты).

Если внешний осмотр программного переключателя не выявил дефектов, его можно и не заменять. Достаточно очистить его контактные группы от окислов и грязи, а затем смазать их тонким слоем технического вазелина или специальной смазкой.

При воспроизведении с камеры заведомо качественной видеозаписи на экране телевизора (видоискателя камеры) заметны характерные горизонтальные „черточки”. Если производить запись с камеры, то при воспроизведении наблюдаются еще большие помехи.

Причиной указанного дефекта вероятней всего является загрязнение блока вращающихся головок (БВГ). Чистку головок и барабана БВГ производят при снятой крышке касcетоприемника тонкой палочкой с закрепленным на ее конце небольшим куском батиста (ваты), смоченного 30% раствором изопропилового спирта. Если указанного раствора нет, используют жидкость, входящую в комплект для чистки головок дисководов. Палочкой с материей легко касаются барабана БВГ, одновременно второй рукой вращают барабан в любом направлении и таким образом чистят всю поверхность барабана.

Особую осторожность проявляют при чистке самих головок (темные вырезы снизу барабана), в этом случае нажим палочки ослабляют до минимума. Если материя на палочке загрязнилась, ее своевременно меняют на свежую. Через 1-2 мин., необходимые для высыхания чистящей жидкости, загружают кассету и проверяют качество воспроизведения. При необходимости процедуру чистки повторяют.

Если указанный дефект начинает повторяться достаточно часто (раз в полгода) даже при использовании новых заведомо исправных видеокассет, причиной является чистящий ролик, выполненный из поролона. Чтобы добраться до этого ролика, необходимо снять крышку, закрывающую ЛПМ. Ролик снимают и по возможности заменяют. Если замена невозможна, его промывают в мыльном растворе (или в этиловом спирте), высушивают и вновь устанавливают на место.

После установки кассеты в кассетоприемник нет загрузки ленты в ЛПМ

В этом случае проверяют исправность двигателя загрузки, для чего достаточно отпаять соединительные провода и подключить к его клеммам внешний источник питания постоянного тока (5…6 В) в любой полярности. Если вал двигателя не вращается, его снимают и опять проверяют в холостом режиме, а при необходимости заменяют. Также проверяют его пассик (лучше заменой) и целостность шкива (нет ли вертикальной трещины).

Причиной этого дефекта может быть также заклинивание элементов ЛПМ. В этом случае на снятом ЛПМ вручную вращают вал мотора и определяют момент, когда механизм заклинивает, исходя из этого принимают решение о замене того или иного элемента. Чаще всего причиной этой неисправности является густая смазка на элементах механизма, различные загрязнения и поломка программной шестерни, а также дефект программного переключателя.
