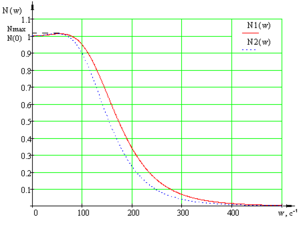

Рисунок 1.21 – АЧХ замкнутых автономных каналов регулирования

Определим показатель колебательности по формуле (1.2):

Построим переходные характеристики (рисунок 1.22) для каждого из автономных каналов регулирования (Приложение 7б).

По графикам переходных функций видно, что переходный процесс расходится.

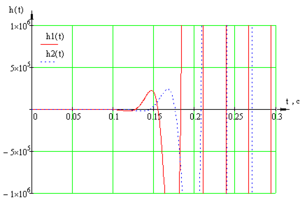

Рисунок 1.22 – Переходные характеристики автономных каналов регулирования

2) МСАР с обратными перекрестными связями в компенсаторе

Поскольку в п. 1.4.1 доказано, что при включении последовательного компенсатора с обратными перекрестными связями наблюдается абсолютная автономность каналов регулирования, то характеристики автономных каналов регулирования совпадают с аналогичными характеристиками сепаратных каналов.

Проверим это моделированием МСАР в программном пакете MATLAB. Получим переходные характеристики автономных каналов МСАР с обратными перекрестными связями.

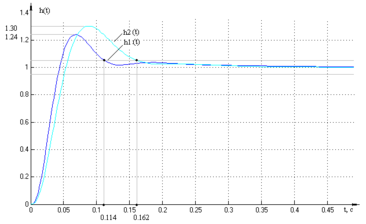

Рисунок 1.23 – Переходные характеристики автономных каналов регулирования МСАР с обратными ПС

Определим время переходного процесса и перерегулирования по графикам.

Отметим, что значения прямых показателей качества переходного процесса автономных каналов МСАР с обратными перекрестными связями совпадают с аналогичными показателями сепаратных каналов.

Поскольку исходная МСАР неустойчива, говорить о прямых показателях качества системы некорректно.

Устойчивость автономной МСАР

Передаточная матрица разомкнутой системы определена в п. 1.4.1.

Используя передаточные функции разомкнутых автономных каналов регулирования построим ЛЧХ для каждого из случаев перекрестных связей и определим запасы устойчивости автономных каналов регулирования.

1) МСАР с прямыми перекрестными связями в компенсаторе

С помощью программного пакета MathCad построим графики ЛЧХ для каждого из разомкнутых каналов регулирования (Приложение 9а).

По графикам ЛЧХ (рисунок 1.24) видно, что критическая частота меньше частоты среза, следовательно, автономные каналы регулирования с прямыми перекрестными связями в компенсаторе неустойчивы, а, следовательно, неустойчива и рассматриваемая МСАР.

Добьемся устойчивости автономных каналов регулирования.

Рассматриваемые выше сепаратные каналы устойчивы и удовлетворяют требованиям ТЗ по точности, быстродействию и колебательности.

Передаточные функции каждого из сепаратных каналов в общем виде записываются:

,

;

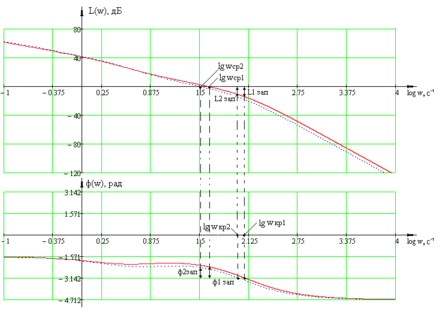

Рисунок 1.24 – ЛЧХ автономных каналов регулирования МСАР с прямыми ПС в компенсаторе

Сравним их с передаточными функциями автономных каналов регулирования, которые имеют вид:

Отметим, что если ввести в цепь каждого автономного канала такое корректирующее устройство, которое компенсировало бы множитель , то передаточные функции автономных каналов регулирования совпадут с передаточными функциями сепаратных каналов, будет наблюдаться абсолютная автономность каналов МСАР и следующее из этого удовлетворение рассматриваемыми каналами требований ТЗ.

Таким корректирующим устройством будет включенный последовательно в цепь контур следующего вида:

Представим структурную схему скорректированной МСАР с прямыми перекрестными связями в компенсаторе.

Рисунок 1.25 – Детализированная до уровня одномерных звеньев структурная схема скорректированной МСАР с прямыми ПС

Построим ЛЧХ автономных каналов регулирования. (Рисунок 1.26).

Определим запасы устойчивости.

Поскольку введением корректирующего контура удалось добиться абсолютной автономности системы, запасы устойчивости автономных каналов регулирования МСАР с прямыми перекрестными связями совпадают с запасами устойчивости сепаратных каналов регулирования.

Из устойчивости автономных каналов регулирования следует устойчивость и рассматриваемой МСАР.

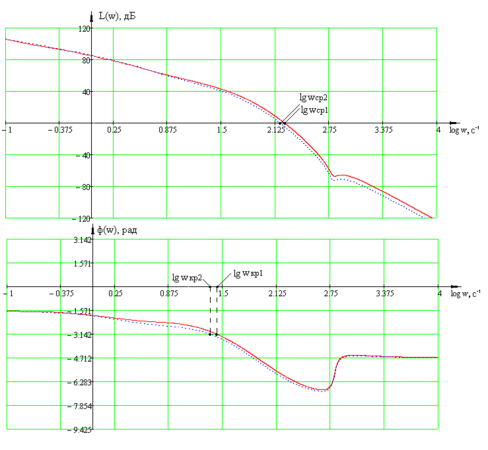

Рисунок 1.26 – – ЛЧХ автономных каналов регулирования с МСАР с прямыми ПС в компенсаторе

2) МСАР с обратными перекрестными связями в компенсаторе

С помощью программного пакета MathCad построим графики ЛЧХ для каждого из разомкнутых каналов регулирования (Приложение 9б).

По графикам ЛЧХ видно, что критическая частота больше частоты среза, следовательно, автономные каналы регулирования с обратными перекрестными связями в компенсаторе устойчивы.

Определим запасы устойчивости.

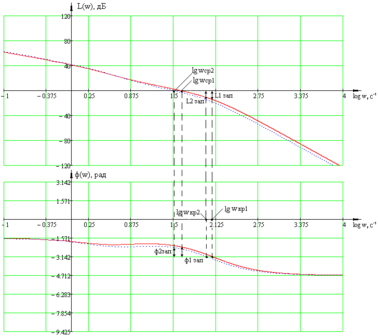

Рисунок 1.24 – ЛЧХ автономных каналов регулирования

Поскольку в п. 1.4.1 доказано, что при включении последовательного компенсатора с обратными перекрестными связями наблюдается абсолютная автономность каналов регулирования, то запасы устойчивости автономных каналов регулирования совпадают с запасами устойчивости сепаратных каналов.

Из устойчивости автономных каналов регулирования следует устойчивость и всей рассматриваемой МСАР.

Показатели точности в виде амплитудных искажений на частоте w₁=9.9c^-1 для сепаратных каналов регулирования были определены в п. 1.2.2. Эти величины совпадают с амплитудными искажениями автономных каналов регулирования МСАР с обратными перекрестными связями в компенсаторе и прямыми перекрестными связями в компенсаторе с учетом корректировки, так как в данных случаях наблюдается абсолютная автономность каналов регулирования.

Амплитудные искажения автономных каналов регулирования МСАР с прямыми перекрестными связями в компенсаторе без учета корректировки определим по графику АЧХ для этих каналов, изображенному на рисунке 1.21.

Составим сравнительную таблицу амплитудных искажений для автономных каналов регулирования и сепаратных каналов регулирования.

Таблица 1 – Амплитудные искажения

	Сепаратные каналы		Автономные каналы
	1 канал	2 канал	Прямые ПС						Прямые ПС
			До корректировки			После корректир.
			1 канал	2 канал	1 канал		2 канал	1 канал		2 канал
Амплитудные искажения	8,2	15	0,11	0,14	8,2		15	8,2		15

Предполагая, что установившийся режим существует для каждого из вариантов перекрестных связей в компенсаторе, можно отметить, что прямые перекрестные связи обеспечивают большую точность по величине амплитудных искажений.

2. Синтез и исследование микропроцессорной МСАР

2.1 Функциональная схема цифровой МСАР. Расчетная структурная схема

Перейдем от непрерывной МСАР к цифровой. Для этого произведем замену непрерывного корректирующего устройства на цифровое корректирующее устройство.

Изобразим функциональную схему цифровой МСАР.

Рисунок 2.1 – Функциональная схема цифровой МСАР

ЦВУ, АЦП и ЦАП – цифровое корректирующее устройство (ЦКУ), работающее с периодом .

Структурный метод основан на замене «нестандартных» элементов, какими являются устройства дискретного действия, их эквивалентными схемами замещения с последующими структурными преобразованиями.

Основными этапами структурного метода при получении расчетных структурных схем являются следующие:

1. Замещение. Все устройства дискретного действия в составе исходной структурной схемы заменяются своими эквивалентными схемами замещения. Формирователи импульсов ФИ, а так же фиксаторы объединяются с расположенными следом за ними непрерывными частями НЧ с образованием приведенных непрерывных частей ПНЧ.

2. Дискретизация выхода. Выходной сигнал системы рассматривается только в дискретные моменты времени t_k=kT₀. Формально это соответствует размещению фиктивного ключа в цепи наблюдения на выходе непрерывной части и не влияет на вид процессов в системе.

3. Структурные преобразования. Выполняются допустимые преобразования полученной выше промежуточной структурной схемы.

4. Определение дискретных звеньев. Выявляются участки структурной схемы, для которых как входы, так и выходы являются дискретными сигналами. Эти участки структурной схемы объявляются дискретными звеньями.

Применим данный метод для исходной структуры.

1) Замещение

Представим эквивалентные схемы замещения для устройств дискретного действия.

а) АЦП

б) ЦВУ

в) ЦАП

2) Дискретизация выхода

Разместим фиктивный ключ в цепи наблюдения на выходе непрерывной части.

3) Структурные преобразования.

Выполним допустимые структурные преобразования.

Ключ с выхода сумматора перенесем на его входы.

Коэффициенты К1 и К2 удовлетворяют условию К2=1/К1.

Последовательность фиксатора и непрерывной части представляют собой приведенную непрерывную часть.

Последовательно расположенные фиксатор и ключ не изменяют дискретного сигнала.

4) Определение дискретных звеньев.

Последовательно соединенные ПНЧ и ключ образуют дискретное звено приведенной непрерывной части ДЗПНЧ.

Таким образом, изобразим расчетную структурную схему:

Рисунок 2.2 – Расчетная структурная схема
