Перечень оборудования:

1. Установка измерения электрических и электронно-оптических параметров МКП ИЧ 031.0060, ИЧ 031.0060-01.

2. Микроскоп МБС-9 по ТУ 3-3.1210-78.

3. Микрометр винтовой окулярный МОВ-1-16^х по ТУ 3-3.2048-88. 4 . Микроскоп МИМ-8 по ГОСТ 8074 - 82

5. Фотометр ФПН-УХАЧ по ТУ 3-3,1658-78.

6. Микроскоп ИМЦ-150 -50,5 Б по ГОСТ 8074 - 82.

7. Пластина ПИ-100 по ГОСТ 2923-75.

8. Скоба рычажная СР-25 по ГОСТ 11098-75.

9. Секундомер механический по ГОСТ 8.423-81.

10. Весы ВЛА 200Г-М по ТУ25 – 06.383-68.

11. Меры длины концевые по ГОСТ 9038-90.

12. Прибор Ц-4341 по ГОСТ 10374-093.

1. Изготовление ВОЭ180

Технические требования, предъявляемые[8] к ВОЭ180

Требования к светотехническим параметрам

А) Размер (диаметр) единичного волокна должен быть не более 6 мкм, при этом разрешающая способность в световом диаметре не менее 100 мм^-1 (расчетная).

Б) Коэффициент пропускания ВОЭ180 на длине волны λ= 550 нм в зоне диаметром 5 мм должен быть не менне 0,45, в зоне диаметром 15 мм не менее 0,38.

В) Коэффициент передачи контраста в световом диаметре BОЭ180, измеренный при освещении диффузным светом, должен быть не менее указанного в таблице 5.

Г) Структурная неравномерность пропускания ВОЭ180 в световом диаметре при освещении диффузным светом и сканировании световым пятном 20x20 мкм не должна превышать плюс минус 5%.

Таблица 5:

Д) Отклонение угла поворота изображения от 180° в световом

диаметре ВОЭ180 должно быть не более плюс минус 1,0°.

Е) Искривление изображения прямой линии В0Э180 должно быть в зоне диаметром 8,5 мм не более 60 мкм, в кольцевой зоне диаметром (8,5-18,0) мм не более 100 мкм.

Ж) Размер сдвигов изображения прямой линии должен быть в зоне диаметром 8,5мм не более 50 мкм; в кольцевой зоне диаметров (8,5-18,0) мм не более 75мкм.

З) Наличие сотового рисунка (полных шестигранников, образованных единичными темными волокнами) по всему световому диаметру не допускается. Допускается в зоне 13,5-18,0 мм наличие отдельных элементов сетки, в с соответствии с согласованными образцами сравнения.

И) Смещение центральной точки при передаче ее изображения с одного торца BОЭ180 на другой должно быть не более 0,2 мм.

Требования к физическим свойствам.

А) Температурный коэффициент линейного расширения ВОЭ180, средний в интервале температур от 20° до 300°С, должен быть (73±3)∙10^-7 С^-1.

Б) Вакуумная плотность В0Э180, определяемая величиной вытекания гелия, не должна превышать 1∙10^-4 см³∙мкм/с.

Изготовление ВОЭ180.

Технологический процесс изготовления пластины для ВО180 аналогичен технологическому процессу изготовления пластины для МКП. Отличие: на этапе вытяжки единичного волокна используется не одна заготовка-трубка, а комплект штабик-трубка.

Еще одно существенное отличие заключается в наличии операции поворота торца ВОЭ180 на 180° (см. рис. 33).

Рис. 18. Поворот торца на 180°.

Здесь один торец заготовки закрепляется неподвижно, другой соединен с вращающимся валом редуктора. Поворот осуществляется либо вручную, либо при помощи высокоточного шагового двигателя.

Контроль ВОЭ180.

Проверка геометрических параметров.

А) Диаметры входного и выходного торцов и диаметра

21,8_-0,21 ВОЭ180 измеряют с помощью микрометра MK-25-1 по ГОСТ 6507.

Б) Длину В0Э180 измеряют индикатором ИЧ-ГО кл. II ГОСТ 577.

В) Отклонение от параллельности торцевых поверхностей ВОЭ180 проверяют по разности между наибольшим и наименьшим значениями длины.

Г) Размеры 6,1±0,1; 7,8⁺¹ мм проверяют на микроскопе БМИ-1 ГОСТ 8074 или на любом другом .позволяющем измерить данный параметр.

Д) Угол 135°±2° проверяют на микроскопе БИМ-1 ГОСТ 8074.

Е) Радиус сопряжения торцевой и боковой поверхностей ВОЭ18О (0,5 мах) проверяют на микроскопе БИМ-1 ГОСТ 8074 с применением экрана АЦ 7031-9738.

Ж) Соосность цилиндрических поверхностей проверяют индикатором ИЧ-10 кл. I ГОСТ 577 с применением приспособлений АЦ 7031-8032; АЦ7031-9751.

З) Шероховатость поверхностей ВОЭ180 не проверяют, обеспечивается технологическим процессом изготовления.

И) Чистоту полированных поверхностей ВОЭ180 контролируют до ГОСТ 11141. Наличке выколок проверяют визуально. Размер выколок контролируют по ГОСТ 11141 с помощью лупы ЛИЗ-10^х ГОСТ 25706.

Проверка светотехнических параметров.

А) Размер единичного волокна контролируют в соответствии с "Методикой измерения размера единичного волокна ВОЭ18О".

Б) Коэффициент пропускания ВОЭ180 контролируют в

соответствии с "Методикой измерения коэффициента пропускания ВОЭ18О".

В) Коэффициент передачи контраста контролируют в

соответствии с "Методикой измерения коэффициента передачи контраста ВОЭ18О".

Г) Структурную неравномерность пропускания контролируют в соответствии с "Методикой измерения структурной неравномерности пропускания ВОЭ18О".

Д) Отклонение угла поворота контролируют в соответствии с "Методикой измерения отклонения угла поворота ВОЭ18О".

Методика приведена на чертеже "Контроль отклонения угла поворота".

Е) Искривление изображения прямой линии (ИИПЛ) контролируют в соответствии с "Методикой измерения ИИПЛ ВОЭ18О".

Методика приведена на чертеже "Контроль ИИП".

Ж) Сотовую структуру оценивают в соответствии с "Методикой оценки сеток ВОЭ18О".

1. Изготовление вакуумного блока (ВБ) ЭОП

Технические требования.

Технические требования представлены на сборочном чертеже.

Технологический процесс сборки ВБ

Технологический процесс сборки ВБ является коммерческой тайной ОАО "НПО Геофизика-НВ".

Контроль параметров ВБ

Параметры ВБ контролируются в составе всего ЭОП при контроле параметров последнего.

Вывод

• Разработан технологический процесс изготовления и контроля вакуумно-плотной волоконной пластины, являющейся основой для МКП. Разработан процесс контроля МКП.

• Разработан технологический процесс изготовления и контроля ВОЭ180.

• Разработан сборочный чертеж для сборки вакуумного блока ЭОП.

1. Организационно-экономическая часть

Целью данной главы является организация научно-исследовательской и опытно-конструкторской работы (НИОКР) по проектированию системы наблюдения и созданию программного обеспечения для управления им. Глава включает в себя определение сроков проведения НИОКР, затрат на ее проведение и технико-экономическое обоснование данной НИОКР.

1. Определение сроков проведения НИОКР

Рассмотрим этапы проведения НИОКР по созданию системы наблюдения, начиная от разработки технического задания и кончая создания рабочей документации.

Ожидаемое время выполнения этапов определено на основе экспертной оценки. Исходя из опыта проведения подобных НИОКР, к выполнению данной работы привлечено 3 отдела с 9 сотрудниками – 3 инженерами-разработчиками (исследования, расчёты, создание оптических схем и выпусков и т.д.), 3 инженерами-конструкторами (работа с CAD/CAM-системами, создание рабочей документации) и 3 инженерами-программистами (создание программного обеспечения).

Перечень этапов приведен в таблице 6. Буквами обозначены: Р – разработчики, К – конструкторы, П – программисты. Перечень составлен на основе типовой структуры НИОКР.

Таблица 6.

Далее строим сетевой график и сетевую модель[14] и определяем ранние сроки, поздние сроки и резервы событий (табл. 7), ранние и поздние начала и окончания этапов (табл. 8).

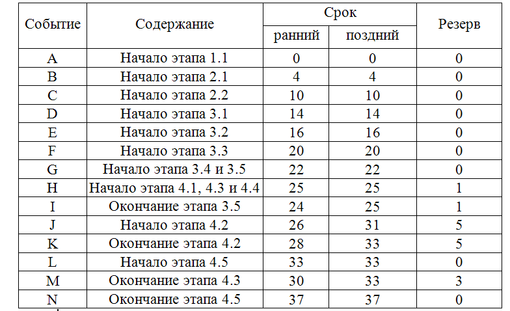

Таблица 7.

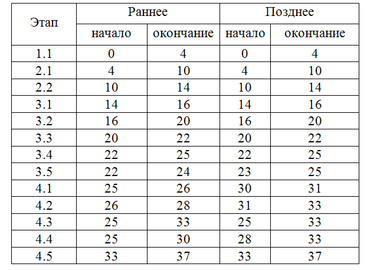

Таблица 8

Исходя из сетевого графика, определяем длину критического пути: нед. Т.к. в рабочей неделе 5 рабочих дней, то дней.

1. Расчёт стоимости проведения НИОКР

Стоимость проведения НИОКР определяется ее себестоимостью, которая в свою очередь является суммой затрат по калькуляционным статьям[13].

При проведении данной НИОКР необходимо рассмотреть следующие статьи:

• затраты на материалы и покупные изделия;

• амортизация спецоборудования и программного обеспечения;

• затраты на оплату труда работников;

• отчисления на социальные нужды;

• накладные расходы.

Ниже подробно рассмотрим каждую из этих статей.

Затраты на материалы и покупные изделия.
