Длина l4 для aор1=1 ДБ, aмои=3 ДБ и приведенных в пункте 2.1.1 значений других параметров аппаратуры согласно формуле (2.6) составляет:
П
оказатели надежности одноволоконной оптической системы в данном случае определяются главным образом надежностью оптоэлектронных элементов оборудования, находящегося в экстремальных условиях эксплуатации.
3.2.Окончательный выбор структурной схемы передатчика.
-
Выбор способа организации одноволоконного оптического тракта.
При проектировании одноволоконных оптических систем передачи с оптимальными характеристиками выбор структурной схемы системы и используемых технических средств определяется критериями оптимальности. Если критерием является минимальная стоимость, то в оптимальной системе должны использоваться оптические разветвители.
Максимальная длина регенерационного участка требует применения оптических циркуляторов, переключателей, оптических усилителей, когерентных методов передачи сигнала. Требования высокой надежности и стойкости к внешним воздействиям определяют выбор системы с оптическим источником на одном конце линии, а требование максимального объема передаваемой информации – системы со спектральным уплотнением или с когерентными методами передачи.
С учётом того, что проектируемый оптический передатчик предназначен для использования на соединительных линиях городской телефонной сети, для него характерны следующие критерии оптимальности:
- Стоимость и простота реализации;
- Длина регенерационного участка не менее 8 км;
- Относительно низкая скорость передачи (8.5 Мбит\с).
Наилучшим вариантом реализации одноволоконной оптической системы передачи, с точки зрения приведённых критериев оптимальности, является схема волоконнооптической системы связи с модуляцией по интенсивности, с применением оптических разветвителей (рисунок 3.1). Данная схема отличается простотой реализации оптического передатчика и приемника, невысокой стоимостью устройств объединения и разветвления оптических сигналов (оптических разветвителей). Схема обеспечивает длину регенерацион-ного участка до 18 км, что удовлетворяет вышеприведённым критериям оптимальности.
-
Структурная схема оптического передатчика.

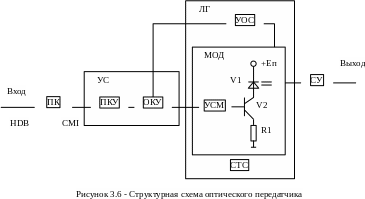

Структурная схема оптического передатчика представлена на рис.3.6. Сигнал в коде HDB от цифровой системы уплотнения каналов поступает на преобразователь кода (ПК), в котором код HDB преобразуется в линейный код оптической системы передачи CMI. Полученный электрический сигнал поступает на усилитель (УС), состоящий из двух каскадов: предварительного каскада усиления (ПКУ) и оконечного каскада усиления (ОКУ), где усиливается до уровня, необходимого для модуляции оптической несущей. Усиленный сигнал поступает на прямой модулятор (МОД), состоящий из устройства смещения (УСМ), служащего для задания рабочей точки на ватт - амперной характеристике излучателя и, собственно, самого прямого модулятора, собранного по классической схеме из полупроводникового оптического излучателя V1 и транзистора V2. Для обеспечения стабильности работы излучателя, в схему лазерного генератора (ЛГ) введены устройство обратной связи (УОС) и система термостабилизации (СТС). С выхода модулятора оптический сигнал, промодулированный по интенсивности цифровым электрическим сигналом в коде CMI, поступает на устройство согласования полупроводникового излучателя с оптическим волокном (СУ).
В следующей главе, на основании структурной схемы передатчика, будет разрабатываться его принципиальная схема и электрический расчет основных узлов.
8. Мероприятия по охране труда
В данном дипломном проекте требуется разработать передающее устройство одноволоконной оптической системы передачи, рассчитанной на работу с длиной волны 0.85 мкм, которая относится к ближнему инфракрасному диапазону излучения.
Поскольку передающее устройство рассчитано на работу в составе многоканальных систем связи на соединительных линиях городской телефонной сети, то в главе освещены вопросы организации охраны труда на предприятиях.
8.1 Лазерная безопасность
Воздействие лазерного излучения на органы зрения
Основной элемент зрительного аппарата человека - сетчатка глаза - может быть поражена лишь излучением видимого ( от 0.4 мкм ) и ближнего ИК-диапазонов ( до 1.4 мкм ), что объясняется спектральными характеристиками человеческого глаза. При этом хрусталик и глазное яблоко, действуя как дополнительная фокусирующая оптика, существенно повышают концентрацию энергии на сетчатке, что, в свою очередь, на несколько порядков понижает максимально допустимый уровень ( МДУ ) облучения зрачка.
Технико-гигиеническая оценка лазерных изделий
В нашей стране на базе проведенных комплексных исследований и современных представлений о влиянии лазерного излучения на организм человека разработан и утвержден ряд нормативных документов, обеспечивающих безопасную эксплуатацию лазерных изделий. Эти документы устанавливают единую систему обеспечения лазерной безопасности. В такую систему входят: технические средства снижения опасных и вредных производственных факторов, организационные мероприятия, контроль условий труда на лазерных установках. В современной отечественной научно-технической и нормативной литературе дано несколько вариантов классификации лазерных изделий. С позиции обеспечения лазерной безопасности их классифицируют по основным физико-техническим параметрам и степени опасности генерируемого излучения.
В зависимости от конструкции лазера и конкретных условий его эксплуатации обслуживающий его персонал может быть подвержен воздействию опасных и вредных производственных факторов. Уровни опасных и вредных производственных факторов на рабочем месте не должны превышать значений, установленных по электробезопасности, взрывоопасности, шуму, уровням ионизирующего излучения, концентрации токсических веществ и др.
Классы опасности лазерного излучения
Степень воздействия лазерного излучения на оператора зависит от физико-технических характеристик лазера — плотности мощности (энергии излучения), длины волны, времени облучения, длительности и периодичности импульсов, площади облучаемой поверхности. Биологический эффект лазерного облучения зависит как от вида воздействия излучения на ткани организма (тепловое, фотохимическое), так и от биологических и физико-химических особенностей самих тканей и органов.
Наиболее опасно лазерное излучение с длиной волны:
3801400 нм — для сетчатки глаза,
180380 нм и свыше 1400 нм — для передних сред глаза,
180105 нм (т.е. во всем рассматриваемом диапазоне) — для кожи.
Гигиенистами выдвинуты требования, в соответствии с которыми, в основу проектирования, разработки и эксплуатации лазерной техники должен быть положен принцип исключения воздействия на человека (кроме лечебных целей) лазерного излучения, как прямого, так и зеркально или диффузно отраженного.
Лазерные изделия по степени опасности генерируемого излучения подразделяют на 4 класса. При этом класс опасности лазерного изделия определяется классом опасности используемого в нем лазера. Классификацию лазеров с точки зрения безопасности проводит предприятие-изготовитель путем сравнения выходных характеристик излучения с предельно допустимыми уровнями (ПДУ) при однократном воздействии. Определяя принадлежность лазерного изделия к тому или иному классу по степени опасности лазерного излучения, необходимо учитывать воздействие прямого или отраженного лазерного пучка на глаза и кожу человека и пространственные характеристики лазерного излучения (при этом различают коллимированное излучение, то есть заключенное в ограниченном телесном угле, и неколлимированное, то есть рассеянное или диффузно отраженное). Использование дополнительных оптических систем не входит в понятие "коллимация", а оговаривается отдельно. Лазерные изделия с точки зрения техники безопасности классифицируют в основном по степени опасности генерируемого излучения. Установлены следующие 4 класса лазеров:
1. Полностью безопасные лазеры, выходное излучение которых не представляет опасности для глаз и кожи человека;
2. Лазеры, выходное излучение которых представляет опасность при облучении кожи или глаз человека коллимированным пучком. В то же время диффузно отраженное излучение лазеров этого класса безопасно как для кожи, так и для глаз;
3. Лазерные устройства, работающие в видимой области спектра и выходное излучение которых представляет опасность при облучении как глаз (коллимированным и диффузно отраженным излучением на расстоянии менее 10 см от отражающей поверхности), так и кожи (только коллимированным пучком);
4. Наиболее опасный — к нему относят лазерные устройства, даже диффузно отраженное излучение которых представляет опасность для глаз и кожи на расстоянии менее 10 см.
При определении класса опасности лазерного излучения учитываются три спектральных диапазона.
Таблица 8.1 – Диапазоны лазерного излучения
| Класс | |||
| опасности | 180380 нм | 3801400 нм | 1400105 нм |
| лазерного | Диапазон | ||
| излучения | I | II | III |
| 1 | + | + | + |
| 2 | + | + | + |
| 3 | — | + | — |
| 4 | + | + | + |
Гигиеническое нормирование лазерного излучения
Для каждого режима работы лазера и его спектрального диапазона регламентируют предельно допустимый уровень излучения. Нормируемыми параметрами с точки зрения опасности лазерного излучения являются энергия W и мощность P излучения, прошедшего ограничивающую апертуру диаметрами dа=1.1 мм (в спектральных диапазонах I и II) и dа=7 мм (в диапазоне II); энергетическая экспозиция H и облученность E, усредненные по ограничивающей апертуре:
H=W/Sa; E=P/Sa , (3.1)
где Sa — площадь ограничивающей апертуры.
Таблица 8.2 - Предельные дозы при однократном воздействии на глаза коллимированного лазерного излучения
| Длина волны , нм | Длительность воздействия t, с | WПДУ, Дж |
| 380600 | t2.310-11 | |
| 2.310-11t510-5 | 810-8 | |
| 510-5t1 | | |
| 600750 | t6.510-11 | |
| 6.510-11t510-5 | 1.610-7 | |
| 510-5t1 | | |
| 7501000 | t2.510-10 | |
| 2.510-10t510-5 | 410-7 | |
| 510-5t1 | | |
| 10001400 | t10-9 | |
| 10-9t510-5 | 10-6 | |
| 510-5t1 | |
Примечания: 1. Длительность воздействия меньше 1 с.
