АРЕНДА ВЫДЕЛЕННОГО ЦИФРОВОГО КАНАЛА

В данном варианте предполагается аренда у компании КОМКОР (www.comcor.ru) двух портов сети передачи данных и организация между ними виртуального канала.

Виртуальный канал - логическое, протокольно-независимое соединение, устанавливаемое в сети пакетной коммутации по протоколу Frame Relay, между двумя оконечными устройствами, обеспечивающими пользовательский интерфейс Ethernet по стандарту 10BaseT и характеризующееся следующими параметрами:

• пропускная способность;

• среда передачи на абонентской субмагистрали.

Пользовательский интерфейс Ethernet образуется на выходе маршрутизатора Cisco 1601, подключенного к выделенному каналу с соответствующей пропускной способностью к центру пакетной коммутации по стыку V.35.

Виртуальные каналы могут использоваться для соединения территориально разнесенных объектов как по схеме точка - точка, так и по схеме мультиточка или звезда.

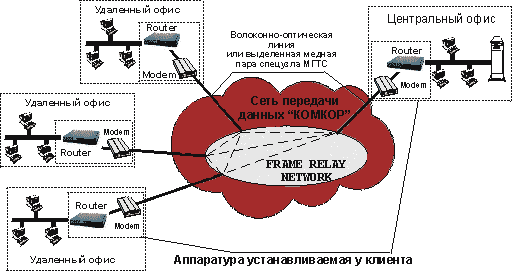

Рис.12. Организация виртуальных каналов

Виртуальные каналы сети пакетной коммутации, построенной на базе сети SDH и вторичной сети выделенных каналов. Эффективный способ соединения географически удаленных локальных вычислительных сетей. Frame Relay совместим со всеми протоколами, наиболее часто используемыми в ЛВС (TCP, Novell IPX, DECNET или NETBIOS). Этот протокол обеспечивает эффективную работу по каналам связи высокого качества. Позволяет эффективно передавать неравномерно распределенный по времени трафик. Обеспечивает малое время задержки при передаче информации через сеть. В отличие от вторичной сети выделенных каналов, для организации нового соединения нет необходимости устанавливать дополнительную аппаратуру. В стоимость услуги также входит установка модема для оптической или медной линии и маршрутизатора с портом 10-BaseT для подключения локальной сети клиента.

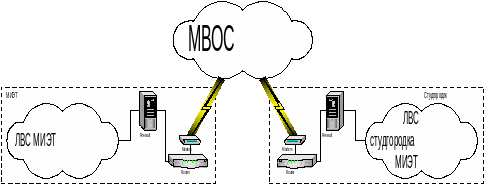

Рис.13. Связь ЛВС МИЭТ и студгородка МИЭТ посредством логического канала в московской волоконно-оптической сети (МВОС)

Для реализации такого вида связи необходимо:

• оплатить подключение к МВОС и организацию логического канала

• установить и настроить брэндмауэры со стороны каждой ЛВС для регулирования уровня доступа к ресурсам сетей

• установить в ЛВС студгородка МИЭТ центральный маршрутизатор

• внести необходимые записи о маршрутах в центральные маршрутизаторы с целью направления межсетевого трафика по арендованному каналу

В зависимости от желаемой пропускной способности канала варьируется и стоимость услуг. Цены для бюджетных организаций приведены в таблице 5:

Таблица 5. Стоимость подключения и размер арендной платы

Достоинства и недостатки данного варианта интеграции рассмотрены в таблице 7:

Таблица 6. Достоинства и недостатки использования арендованного канала

В сущности, этот вариант является аналогом предыдущего. Он точно так же подразумевает использование коммерческого канала для связи интегрируемых сетей.

Реализация связи между ЛВС с помощью такого варианта обоснована, и с технической стороны имеет только одни преимущества (не считая пропускную способность, которая, кстати достаточна для совместного пользования ресурсами WEB и FTP серверов).

Экономически более целесообразной является связь посредством радиоканала, поскольку она не подразумевает ежемесячных расходов на поддержку, а по техническим характеристикам почти не уступает каналу связи, предоставляемому в аренду.

СОЗДАНИЕ ВОЛОКОННО-ОПТИЧЕСКОЙ МАГИСТРАЛИ МИЭТ - CТУДГОРОДОК

Обзор волоконно-оптических технологий

Волоконно-оптические линии связи являются на сегодняшний день самыми перспективными проводными решениями.

Оптический кабель может передавать данные с очень высокой пропускной способностью. Оптоволокно обладает отличными трансмиссионными характеристиками, высокой емкостью передаваемых данных, потенциалом для дальнейшего увеличения пропускной способности и устойчивостью к электромагнитным и радиочастотным помехам.

Световод состоит из сердцевины и защитного стеклянного внешнего слоя (оболочки). Оболочка служит в качестве отражающего слоя, с помощью которого световой сигнал удерживается внутри сердцевины. Оптический кабель может состоять только из одного световода, но на практике он содержит множество световодов. Световоды уложены в мягкий защитный материал (буфер), а он, в свою очередь, защищен жестким покрытием.

В широко распространенных световодах диаметр оболочки составляет 125 микрон. Размер сердцевины в распространенных типах световодов составляет 50 микрон и 62,5 микрон для многомодового оптоволокна и 8 микрон для одномодового оптоволокна. В общем-то, световоды характеризуются соотношением размеров сердцевины и оболочки, например 50/125, 62,5/125 или 8/125.

Световые сигналы передаются через оптоволокно и принимаются электронным оборудованием на другом конце кабеля. Это электронное оборудование, называемое оконечным оборудованием волоконно-оптической линии связи, преобразует электрические сигналы в оптические, и наоборот. Одно из преимуществ оптоволокна, кстати, состоит в том, что пропускную способность сети на базе оптоволокна можно увеличить простой заменой электронного оборудования на обоих концах кабеля.

Многомодовое и одномодовое оптоволокно отличаются емкостью и способом прохождения света. Наиболее очевидное отличие заключается в размере оптической сердцевины световода. Более конкретно, многомодовое волокно может передавать несколько мод (независимых световых путей) с различными длинами волн или фазами, однако больший диаметр сердцевины приводит к тому, что вероятность отражения света от внешней поверхности сердцевины повышается, а это чревато дисперсией и, как следствие, уменьшением пропускной способности и расстояния между повторителями. Грубо говоря, пропускная способность многомодового оптоволокна составляет около 2,5 Гбит/с. Одномодовое оптоволокно передает свет только с одной модой, однако меньший диаметр означает меньшую дисперсию, и в результате сигнал может передаваться на большие расстояния без повторителей. Проблема в том, что как само одномодовое оптоволокно, так и электронные компоненты для передачи и приема света стоят дороже.

Одномодовое волокно имеет очень тонкую сердцевину (диаметром 10 микрон или менее). Из-за малого диаметра световой пучок отражается от поверхности сердцевины реже, а это ведет к меньшей дисперсии. Термин "одномодовый" означает, что такая тонкая сердцевина может передавать только один световой несущий сигнал. Пропускная способность одномодового оптоволокна превышает 10 Гбит/с.

Число световодов в кабеле называется числом волокон. К сожалению, ни один опубликованный стандарт не определяет, сколько световодов должно быть в кабеле.

Спецификаций на оптоволокно существует сотни, они охватывают все возможные аспекты - от физических размеров до пропускной способности, от плотности на разрыв до цвета защитного материала. Защитный материал (буфер) предохраняет световод от повреждения, и он обычно маркируется разным цветом для простоты идентификации.

Основные параметры оптоволокна

Основные параметры оптоволокна - это длина, диаметр, оптическое окно (длина волны), затухание, пропускная способность и качество волокна. В спецификациях на оптоволокно длина указывается в метрах и километрах.

Многомодовое оптоволокно может быть нескольких диаметров, но наиболее распространено из них оптоволокно с соотношением сердцевины к оболочке 62,5 на 125 микрон. Размер 65,2/125 называется в спецификации ANSI/TIA/EIA-568A стандартным для проводки в зданиях.

Одномодовое оптоволокно имеет один стандартный размер - 9 микрон (плюс-минус один микрон).

Оптическое окно - это длина световой волны, которую волокно передает с наименьшим затуханием. Длина волны измеряется обычно в нанометрах (нм). Самые распространенные значения длины волны - 850, 1300, 1310 и 1550 нм. Большинство волокон имеет два окна - т. е. свет может передаваться на двух длинах волн. Для многомодовых световодов это 850 и 1310 нм, а для одномодовых - 1310 и 1550 нм.

Затухание характеризует величину потери сигнала и аналогично сопротивлению в медном кабеле. Затухание измеряется в децибелах на километр (дБ/км). Типичное затухание для одномодового волокна составляет 0,5 дБ/км при длине волны в 1310 нм и 0,4 дБ/км при 1550 нм. Для многомодового волокна эти величины равны 3,0 дБ/км при 850 нм и 1,5 дБ/км при 1300 нм. Благодаря тому, что оно тоньше, одномодовое волокно позволяет передавать сигнал с тем же затуханием на более дальние расстояния, чем эквивалентное многомодовое волокно.

Спецификация на кабели составляется исходя из максимально допустимого затухания (т. е. наихудшего сценария), а не типичной величины потерь. Так, максимальная величина затухания при указанных длинах волн для одномодового 1,0/0,75 дБ/км и 3,75/1,5 дБ/км для многомодового. Чем шире оптическое окно, т. е. чем длиннее волна, тем меньше затухание для кабелей обоих типов.

Пропускная способность или емкость данных, передаваемых по световоду, обратно пропорциональна затуханию. Иными словами, чем меньше затухание (дБ/км), тем шире полоса пропускания в МГц. Минимально допустимая пропускная способность для многомодового волокна должна быть 160/500 МГц при 850/1300 нм при максимальном затухании 3,75/1,5 дБ/км. Эта спецификация отвечает требованиям FDDI и TIA/EIA-568 для Ethernet и Token Ring.

Волокно может быть трех различных типов в зависимости от необходимых характеристик оптической передачи: стандартное, высококачественное и премиумное. Волокно более высокого качества используется обычно для удовлетворения более жестких требований к протяженности кабеля и затуханию сигнала.

Волоконно-оптические соединители.

Рекомендуемым типом соединителей согласно спецификации ANSI/TIA/EIA-568A на связную проводку для коммерческих зданий является двойной защелкивающийся SC-соединитель.

Сращивание волокон.

Наиболее распространены два метода сращивания: механическое сращивание и сплавка. При механическом сращивании концы волокон соединяются друг с другом с помощью зажима, при сплавке концы волокон запаиваются вместе.

Неудачное сращивание многомодового волокна имеет меньшие последствия, нежели одномодового, потому что пропускная способность сигнала, передаваемого по многомодовому волокну, ниже и не так чувствительна к отражениям в результате механического сращивания. Если приложение чувствительно к отражениям, в качестве метода сращивания необходимо применять сплавку.

Оборудование и материалы, необходимые для реализации физической связи интегрируемых сетей посредством волоконно-оптической магистрали

Кабельная система

Первое, что необходимо учитывать при выборе оборудования, это какой тип оптоволокна будет использоваться для прокладки магистрали. Принимая во внимание достаточно большую удаленность интегрируемых сетей (около 2 километров), правильнее всего выбрать одномодовое оптоволокно, поскольку оно обладает гораздо лучшими характеристиками, чем многомодовое, и наиболее подходит для создания протяженных линий связи (иногда даже более сотни километров), без промежуточной регенерации сигнала.

В качестве магистрального кабеля рекомендуется выбрать одномодовый восьми волоконный ВО кабель московского завода «Оптика-кабель» ОКСТ(СПЛ)-9,5-4, предназначенный для прокладки в коллекторах, и использования во внешних условиях. Этот кабель выполнен с использованием лучших российских и импортных компонентов по американской технологии, и имеет сравнительно невысокую стоимость.

Основные технические характеристики одномодового волоконно-оптического кабеля типа ОКСТ(СПЛ)-9,5-xx московского завода «Оптика-кабель»:

Количество оптических волокон, шт		4 – 32
Коэффициент затухания, дБ/км	1310 нм	<0,35
	1550 нм	<0,21
Хроматическая дисперсия, пс/нм*км	1310 нм	<3,5
	1550 нм	<1,8
Длина волны отсечки, нм		1180-1330
Диаметр модового поля, мкм		9,3 +/- 0,5
Допустимое растягивающее усилие, Н		> 3000
Температурный диапазон, "С		-40 +55
Наружный диаметр, мм		14-14,5

Таблица 7. Характеристики ОВ кабеля ОКСТ(СПЛ)-9,5-xx

Активное оборудование

Активное оборудование для работы с одномодовым оптоволокном, стоит достаточно дорого, однако оно позволяет обеспечивать высокоскоростной обмен информацией на расстоянии до 100 километров без регенерации сигнала в волноводе.
