Для создания и первоначального тестирования Интернет – магазина будет использоваться локальный сервер. Он значительно упростит систему отладки работы Интернет – магазина.

Разработка администраторской части.

Администрирование содержит инструменты управления Интернет – магазином и включает в себя как общие настройки магазина, так и специальные настройки.

В администрировании будут содержаться основные настройки Интернет-магазина:

• общие настройки магазина: название магазина, адрес, телефон, e-mail адрес магазина и т.д;

• настройки формы регистрации клиента в Интернет-магазине;

• общие настройки доставки и упаковки товара;

• настройки склада;

• настройки логов, файлов, куда будет записываться служебная информация;

• настройки формата вывода товара в Интернет-магазине. Вы можете настроить формат вывода товара по своему желанию;

• всевозможные настройки каталога, т.е. добавление, удаление, редактирование товара и категорий, работа с производителями, excel импорт/экспорт товаров и т.д.;

• настройки различных модулей доставки, оплаты, модули скидок и т.д. Здесь Вы можете устанавливать новые модули, удалять существующие модули, настраивать способы оплаты и доставки заказов Интернет-магазина;

• управление оформленными заказами, управление зарегистрированными клиентами;

• статистические отчёты о работе Интернет-магазина;

• важные инструменты для работы Интернет-магазина. Такие как резервное копирование базы данных, незавершённые заказы, поисковые запросы и т.д.

Разработка клиентской части.

В клиентской части архитектуры разрабатывается максимально удобная и доступная работа потенциального клиента на страницах Интернет – магазина. Разработка интерфейса, доступные и понятные диалоговые окна, удобные системы оплаты и доставки товаров. Немаловажным фактором является обратная связь, позволяющая высказать клиенту свое мнение о том или ином товаре/услуге, о качестве обслуживания и магазина в целом.

Проанализировав работу уже работающих Интернет – магазинов, был сделан вывод о том, что обязательно будет реализовано в проекте.

1. Витрина магазина будет оформлена так, чтобы покупатель без труда мог находить интересующий его товар и иметь возможность получить о нём исчерпывающую информацию (описание в виде текста плюс несколько фотографий).

2. Товары будут разделены по группам, обеспечится возможность поиска товаров по части названия и описания. Для каждого товара будет предусмотрено краткое и полное описание, плюс несколько фотографий.

3. Для наглядности будут добавлены специальные разделы, содержащие товары, сгруппированные по маркетинговым признакам. Допустим:

• "Новинки" (товары, недавно поступившие в продажу);

• "Специальные предложения" (товары, на которые по каким-либо причинам снижены цены);

• "Лидеры продаж" (наиболее покупаемые товары).

1. О том или ином товаре зарегистрированный пользователь сможет оставить отзыв.

2. При оформлении заказа покупатель вносит контактную информацию: логин, пароль, адрес доставки, телефон и т.д. После регистрации покупателю будет отправляется по электронной почте письмо с сохраненными данными.

3. В электронном магазине будут предусмотрены и информационные разделы:

• с данными о магазине (сфера деятельности, адрес, контактные телефоны и т.д.);

• с информацией по доставке товара;

• с информацией по скидкам;

• новости магазина.

1. Будет так же налажена обратной связи администратора с клиентами, что будет способствовать увеличению посещаемости Интернет-магазина.

2. Обратной, невидимой покупателю, стороной Интернет-магазина является система управления. Вход в систему администрирования осуществляется только после ввод администратором логина и пароля (логин и пароль администратор может менять). Администратор будет иметь возможность полностью управлять содержимым Интернет-магазина:

• добавлять или удалять товары, описания и фотографии к ним, изменять их стоимость, условия доставки товаров и уровень скидок;

• редактировать разделы магазина (новости, статьи, вопросы и ответы, отзывы и вопросы к товарам и пр.);

• редактировать специальные разделы магазина (новинки, специальные предложения, товары дня, лидеры продаж);

• редактировать контактную информацию Интернет-магазина;

• редактировать содержание заголовков и текстов писем, отправляемых покупателю при регистрации и покупке товара;

• просматривать историю заказов и статистику покупателей;

2.4 Выбор средств проектирования баз данных

2.4.1 Выбор СУБД

База данных – это совокупность структурированных и взаимосвязанных данных и методов, обеспечивающих добавление выборку и отображение данных.

Реляционная база данных. Практически все СУБД позволяют добавлять новые данные в таблицы. С этой точки зрения СУБД не отличаются от программ электронных таблиц (Microsoft Excel), которые могут эмулировать некоторые функции баз данных. Существует три принципиальных отличия между СУБД и программами электронных таблиц:

• СУБД разрабатываются с целью обеспечения эффективной обработки больших объёмов информации, намного больших, чем те, с которыми справляются электронные таблицы;

• СУБД может легко связывать две таблицы так, что для пользователя они будут представляться одной таблицей. Реализовать такую возможность в электронных таблицах практически невозможно;

• СУБД минимизируют общий объём базы данных. Для этого таблицы, содержащие повторяющиеся данные, разбиваются на несколько связанных таблиц.[13]

Так как средой программирования была выбрана PHP, то логично, что работая в связке Apache/PHP/MySQL, системой управления базой данных был выбран MySQL. [18]

СУБД MySQL - одна из множества баз данных, поддерживаемых в PHP. MySQL разработал Михаэль Видениус. MySQL является относительно небольшой и быстрой реляционной СУБД основанной на традициях Hughes Technologies Mini SQL (mSQL). [16]

Система MySQL распространяется бесплатно и обладает достаточной мощностью для решения реальных задач. SQL - это аббревиатура от слов Structured Query Language, что означает структурированный язык запросов. Этот язык является стандартным средством для доступа к различным базам данных.

Система MySQL представляет собой сервер, к которому могут подключаться пользователи удаленных компьютеров.

Основные приятные стороны пакета MySQL:

• Многопоточность. Поддержка нескольких одновременных запросов;

• Оптимизация связей с присоединением многих данных за один проход;

• Записи фиксированной и переменной длины;

• ODBC драйвер в комплекте с исходником;

• Гибкая система привилегий и паролей;

• До 16 ключей в таблице. Каждый ключ может иметь до 15 полей;

• Поддержка ключевых полей и специальных полей в операторе CREATE;

• Поддержка чисел длинной от 1 до 4 байт (ints, float, double, fixed), строк переменной длины и меток времени;

• Интерфейс с языками C и perl;

• Основанная на потоках, быстрая система памяти;

• Утилита проверки и ремонта таблицы;

• Все данные хранятся в формате ISO8859_1;

• Все операции работы со строками не обращают внимания на регистр символов в обрабатываемых строках;

• Псевдонимы применимы как к таблицам, так и к отдельным колонкам в таблице;

• Все поля имеют значение по умолчанию. INSERT можно использовать на любом подмножестве полей;

• Легкость управления таблицей, включая добавление и удаление ключей и полей.

2.4.2 Проектирование информационной базы

База данных обеспечивает хранение информации, а также удобный и быстрый доступ к данным. Она представляет собой совокупность данных различного характера, организованных по определенным правилам.

Требования к организации баз данных:

• Удовлетворяет всем требованиям пользователей к содержимому базы данных;

• Гарантирует непротиворечивость и целостность данных;

• Неизбыточность:

• Обеспечивает естественное, легкое для восприятия структурирование информации;

• Удовлетворяет требованиям пользователей к производительности базы данных.

Логическое проектирование БД. Разрабатывается логическая структура БД, соответствующая логической модели предметной области. Решение этой задачи существенно зависит от модели данных (некоторая абстракция, будучи приложена к конкретным данным, позволяет пользователям и разработчикам трактовать их как информацию, т.е. сведения, содержащие не только данные, но и взаимосвязь между ними), поддерживаемой выбранной СУБД. Результатом выполнения этого этапа являются схемы БД концептуального и внешнего уровней архитектуры, составленные на языках определения данных (DDL).

Реляционные базы данных состоят из нескольких таблиц, связь между которыми устанавливается с помощью совпадающих полей. Каждая запись в таблицах идентифицирует один объект.

Отношения между таблицами БД строятся по принципу: главная-подчиненная, где в главной первичный ключ, а в подчиненной – внешний ключ, по которому идет связь с главной таблицей, – механизм внешних ключей (для поддержания ссылочной целостности данных). Смысл этого механизма состоит в том, что некоему атрибуту (или группе атрибутов) одного отношения назначается ссылка на первичный ключ другого отношения; тем самым закрепляются связи подчиненности между этими отношениями. При этом отношение, на первичный ключ которого ссылается внешний ключ другого отношения, называется master-отношением, или главным отношением; а отношение, от которого исходит ссылка, называется detail-отношением, или подчиненным отношением.

Связи бывают:

• один-к-одному – одной записи глав табл соотв 1 запись в подчиненной

• один-ко-многим – 1 записи глав табл может соотв-ть несколько записей в подчиненной

• многие-ко-многим – Она не реализуется в некоторых СУБД , поэтому эта связь разбивается на один-ко-многим введением дополнительной таблицы, строки которой состоят из внешних ключей, ссылающихся на первичные ключи двух таблиц.

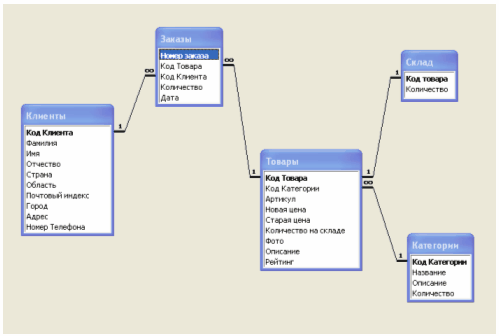

Следует определить наборы связей между таблицами для функциональной взаимосвязанной работы базы данных в системе (рис.2.6).

Рис.2.6 Схема данных.

В данной БД основными используются таблицы:

1. "Клиенты": код клиента, фамилия, имя, отчество, страна, область, почтовый индекс, город, адрес, номер телефона, e-mail.

Поле код клиента является ключевым. Фамилия, имя, отчество, страна, область, почтовый индекс, город, адрес, номер телефона, e-mail – для отправления заказа, уведомлений, квитанций об оплате, гарантийных талонов.

1. "Заказы": номер заказа, код товара, код клиента, количество, дата.

Номер заказа – ключевое поле.

1. "Товары": код товара, код категории, артикул, новая цена, старая цена, количество на складе, фото, описание, рейтинг.

2. "Категории": код категории, название, описание, количество.

В данной таблице хранятся данные о категориях товаров для более удобного описания товаров.

1. "Склад": код товара, количество товара, код поставщика.

Таким образом, выше описана база данных, таблицы базы, которые дают общее представление о внутренней работе системы.

Выводы по главе

Данная глава была посвящена проектированию и разработке Интернет – магазина. Для проектирования системы была выбрана методология объектно-ориентированного проектирования. В качестве инструментальных средств были выбраны BPWin и Rational Rose, поддерживающие данную методологию и описывающие все функции системы. Также были определены потоки информации внутри системы, участники и формы взаимодействия.

Так же во второй главе были описаны выбранная среда разработки PHP и СУБД MySQL. Спроектирована база данных, состоящая из девяти таблиц.

Глава 3. Реализация и тестирование

3.1 Организация интерфейса с пользователем

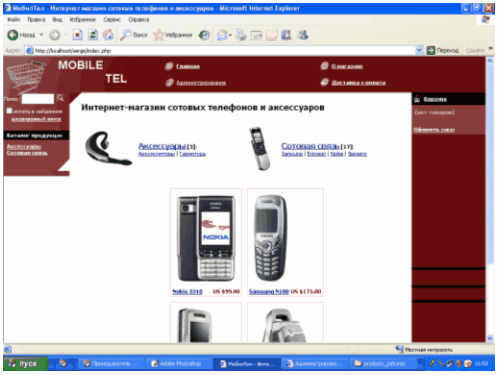

Когда пользователь всемирной сети попадает в Интернет – магазин "МобилТел", то первой он видит главную страницу (рисунок 3.1).

Рис. 3.1 Главная страница.

Посетитель рассматривает витрину Интернет – магазина, на которой он видит представленные товары. Для того чтобы заказать какою-нибудь модель сотового телефона или аксессуара, необходимо зайти в нужный раздел. Также существует виртуальная витрина, где представлены новинки телефонов. Чтобы заказать "новинку", необходимо щелкнуть по ее картинке. Так же на сайте осуществлен поиск телефонов и аксессуаров по названии. Для осуществления поиска необходимо ввести слово в поле и нажать ENTER.
