3.3. Общее представление АСУТП

2. Полное наименование системы — Автоматизированная система управления торговым предприятием, подсистема — «Управление аккаунтом интернет-аукциона». Условное обозначение системы: АСУТП.

3. АСУТП создается в целях повышения эффективности и удобства управления торговым предприятиям.

Факторами повышения эффективности являются:

1. оптимизация выборки контрагентов для упорядочивания контактов и анализа совместной деятельности;

2. сокращение дублирования функций при ведении торговых операций как в интернет, так и на других торговых площадках;

3. актуализация базы данных путем синхронизации с аккаунтом интернет-аукциона;

4. повышение качества статистических данных за счет автоматизации процедур сбора, обработки и распространения данных (обеспечение полноты и своевременности обновления данных);

5. расширение услуг, предоставляемых пользователям АСУТП;

6. расширение системы показателей, разрабатываемых на основе АСУТП.

1. 3.4. Основные технические решения

Приложение разрабатывается с использованием языка программирования Java. Для реализации системы будут использованы следующие технологии.

Таблица 3.1

Технологии, используемые при разработке АСУТП

Технология	Описание
Java 6	Компилятор, виртуальная машина и вспомогательные библиотеки для разработки приложения на языке Java.
Swing	Технология разработки GUI-приложений на языке Java. Разработана компанией SUN и входит в J2SDK.
JDBC (Java DataBase Connectivity)	Технология доступа к БД из приложений на языке Java. Базовая технология, входящая в поставку Java.
Spring Application Framework	Комплекс технологий, включающих в себя IoC-контейнер, механизмы работы с транзакциями, БД и O/R и т.д. Поставляется с открытым кодом. Подробнее см. http://www.springframework.org/
Hibernate	Технология объектно-реляционного маппинга для доступа к БД. Поставляется с открытым кодом. Подробнее см. http://www.hibernate.org/

2. 3.5. Структура системы

АСУТП представляет собой централизованную систему сбора, хранения и отображения данных о текущем положении торговых операций. Система предоставляет данные в режиме реального времени.

АСУТП состоит из следующих комплексов задач и подсистем:

1. комплекс задач по сбору и предоставлению данных о контрагентах;

2. комплекс задач по загрузке данных из аккаунтов интернет аукциона Ebay;

3. комплекс задач сопровождения справочников и классификаторов предназначен для актуализации справочников и классификаторов через интерфейсы системы;

4. подсистема формирования отчетности предназначена для выполнения задач формирования отчетов по данным торговых операций и текущим сделкам;

5. подсистема архивирования данных.

1. 3.6. Взаимосвязь со смежными системами

Источники данных для системы АСУТП:

1. аукцион Ebay. Взаимодействие осуществляется путем подключения к удаленным web-сервисам по протоколу SOAP;

2. файлы БД Derby — хранилище информации для АСУТП. Взаимодействие осуществляться путем импорта файлов БД.

Получатели данных — аукцион Ebay. Осуществляется на уровне доступа к удаленным web-сервисам по протоколу SOAP.

Решения по взаимодействию системы АСУТП с информационными ресурсами других систем представлено на «Ошибка! Источник сылки не найден.». Подробное описание механизмов взаимодействия представлено в ПРИЛОЖЕНИИ 1. Сценарии использования АСУТП.

В качестве внешних, по отношению к создаваемой системе, общесистемных сервисов, используются:

1. сервисы электронной почты;

2. сервисы файлов и печати.

3.7. Подсистемы

Поддержка иностранных языков

Подсистема обеспечивает выполнение следующих функций:

— Добавление , редактирование , удаление языка — выполняется стандартными средствами портала (описание см. в документации на портал);

— Добавление , редактирование , удаление перевода для имеющихся языков;

— Назначение главного языка.

Импорт данных с аукциона

Подсистема обеспечивает выполнение следующих функций

— Добавление, редактирование, удаление лота — выполняется из отдельного модуля. Имеется возможность проведения операций над группами лотов;

— Отправка, прием, редактирование сообщений пользователей аукциона;

— Поиск лотов по определенным критериям.

Работы с электронной почтой

Подсистема обеспечивает выполнение следующих функций:

— Добавление, редактирование, удаление электронных писем — выполняется из отдельного модуля. Задание шаблонов писем и отправка по событию реализовано внутренними средствами АСУТП;

— Отправка , прием , редактирование сообщений электронных писем;

— Поиск писем по определенным критериям.

Восстановление архива БД

Подсистема обеспечивает выполнение Импорта/Экспорта данных БД — выполняется из определенного модуля отдельного модуля. Задание файла экспорта реализовано внутренними средствами АСУТП.

3.8. Проектирование. Построение диаграмм

Рис. 3.5. Диаграмма вариантов использования «Торговля на аукционе»

Рис. 3.6. Диаграмма последовательности

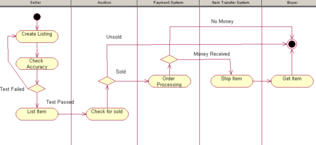

Рис. 3.7. Диаграмма деятельности продавца

Рис. 3.8. Диаграмма деятельности покупателя

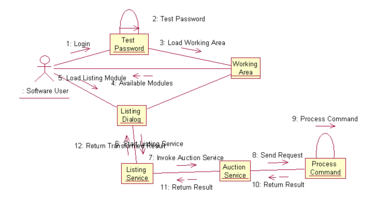

Рис. 3.9. Диаграмма кооперации

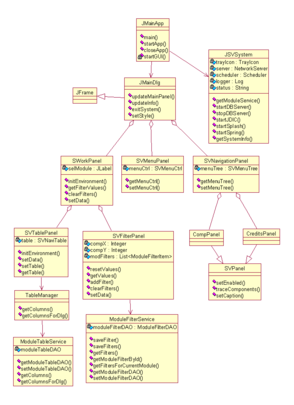

Рис. 3.10. Диаграмма классов основного интерфейса

Рис. 3.11. Диаграмма компонентов

Рис. 3.12. Диаграмма пакетов

Рис.3.13 Диаграмма развертывания на одной машине

4. Экономический раздел

4.1. Описание задачи

Себестоимость — это величина расходов данного предприятия, приходящаяся на единицу продукции. Уровень себестоимости зависит от многих факторов: технического прогресса, объема выпускаемой продукции, производительности труда, норм расхода рабочей силы, материалов, топлива, энергии. Для определения себестоимости продукции могут использоваться различные методы: метод приведения к базовому узлу, метод удельных весов, метод учета затрат на единицу веса изделия, расчет себестоимости по статьям затрат.

В данном проекте приводится расчет себестоимости разработки автоматизированной системы управления торговым предприятием. (АСУТП). АСУТП служит для ведения учета торговой деятельности в Интернет и на аукционе EBay. Из основных преимуществ перед конкурентами стоит выделить удобство использования, кросплатформенность, низкая цена для продукта такого класса. АСУТП создана в первую очередь для рынка США, Англии, Германии, что позволяет производить импорт данных с филиалов аукциона EBay для этих стран, оперировать валютами USD И EUR. Целевой сегмент потребителей данного ПО — это индивидуальные предприниматели , владельцы интернет-магазинов, торгующих в розницу, а также все, кто часто покупает что-либо для себя посредством Интернета и хочет быть в курсе своих расходов.

Покупатель приобретающий данное ПО , перед совершением оплаты может бесплатно пользоваться АСУТП в течении 30 дней, использовать все функции АСУТП без ограничения, а после решить для себя — нужно ли ему данное ПО. АСУТП отличается простотой использования, что позволяет быстро приступить к работе и не требует знания специальных бухгалтерских терминов и операций. На сегодняшний день создаваемая АСУТП имеет наилучшее сочетание цены — качества среди такого класса программ и поэтому имеет все шансы на успех у потребителя.

4.2. Расчет времени на создание программного продукта

Общее время на создание программы складывается из различных компонентов. Структура общего времени на создание программного продукта представлена в табл. 4.1.

Таблица 4.1

Структура времени на создание программного продукта

№ этапа	Обозначение времени данного этапа	Содержание этапа
1	Tпо	Подготовка описания задачи.
2	Tо	Описание задачи.
3	Tа	Разработка алгоритма.
4	Tбс	Разработка блок-схемы алгоритма.
5	Tн	Написание программы
6	Tнп	Набивка программы.
7	Tот	Отладка и тестирование программы.
8	Tд	Оформление документации.

Время рассчитывается в человеко-часах, причем Т_по берется по фактически отработанному времени, а время остальных этапов определяется расчетно по условному числу команд .

Условное число команд определяется по формуле:

, (4.1)

где – коэффициент, учитывающий условное число команд в зависимости от типа задачи, для данной задачи коэффициент принимается = 1450;

- коэффициент, учитывающий новизну и сложность программы.

Выбрать значение коэффициента можно из табл. 4.2.

Таблица 4.2

Определение коэффициента, учитывающего условное число команд

Тип задачи	Пределы изменений коэффициента
Задачи учета	от 1400 до 1500
Задачи оперативного управления	от 1500 до 1700
Задачи планирования	от 3000 до 3500
Многовариантные задачи	от 4500 до 5000
Комплексные задачи	от 5000 до 5500

Программные продукты по степени новизны могут быть отнесены к одной из 4-х групп:

группа А — разработка принципиально новых задач;
