Текст из файла (страница 6)

Рис. 19

Р

ис. 20

Р



ис. 21

8.8. Алгоритм процедуры взаимодействия с удаленным клиентом (Interaction)

Алгоритм представлен на рисунках 22 - 26.

Условное обозначение:

Mas1=Массив входящих сообщений клиента;

Mas2=Массив исходящих сообщений клиенту;

Mas=Временный массив объявлений.

Алгоритм процедуры взаимодействия с удаленным клиентом (Interaction)

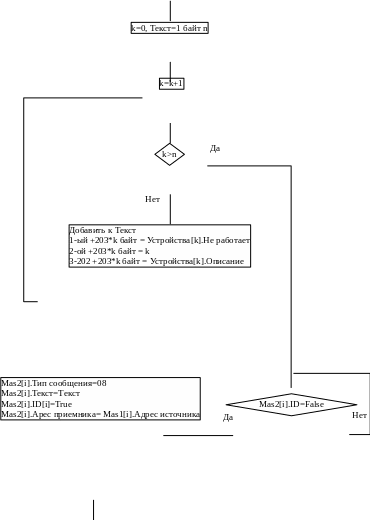

Рис. 22

П
ослать сообщение с Типом сообщения =07

Р

ис. 23

Обработать сообщение с Типом сообщения =05

Рис. 24

Р


ис. 25

Р

ис. 26

8.9. Алгоритм процедуры получения приоритета (Get_priority)

Алгоритм представлен на рисунке 27.

Условные обозначения:

Mas1=Массив исходящих сообщений серверу;

Mas2=Массив входящих сообщений от сервера.

А

лгоритм процедуры получения приоритета (Get_priority)

Рис. 27

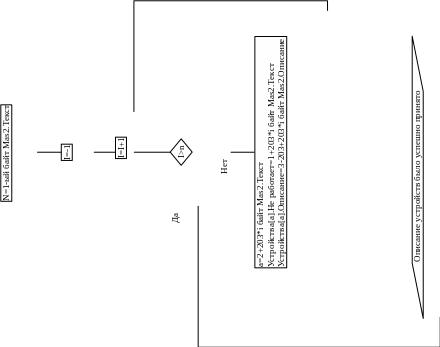

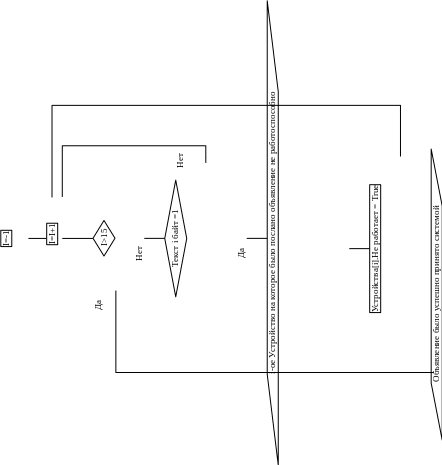

8.10. Алгоритм процедуры приема сообщения (Get_message)

Алгоритм представлен на рисунках 28 - 31.

А


лгоритм процедуры приема сообщения (Get_message)

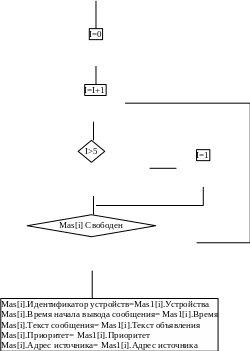

Рис. 28

Р


ис. 29

Р


ис. 30

Р


ис. 31

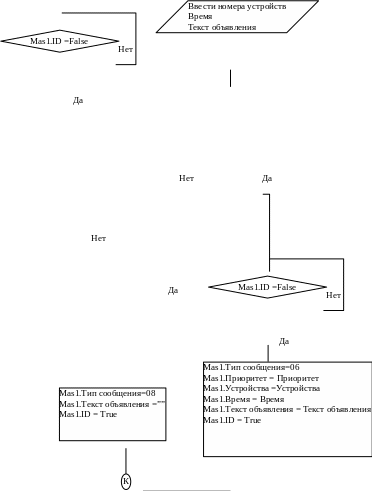

8.11. Алгоритм процедуры отправки объявления (Send_message)

А лгоритм процедуры отправки объявления (Send_message)

Алгоритм представлен на рисунке 32.

8.12. Другие процедуры ИСУ

Алгоритмы процедур Datas_up2, Datas_up3, Datas_Down2 и Datas_Down3 по своим выполняемым действиям аналогичны процедурам Datas_up и Datas_Down, по этой причине были выпущены из рассмотрения. Описание выполняемых функций и способов их реализации без построения модульной схемы представлены в выше лежащих главах дипломного проекта.

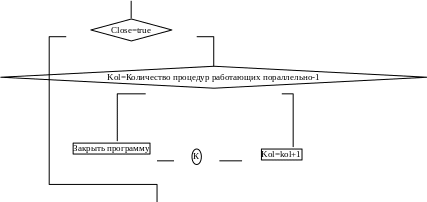

Проверка на завершение представлена на рисунке 33.

Рис. 33

9. Описание информационных массивов

9.1. Информационные массивы "Сервера"

Некоторые информационные массивы, существующие в системе, были описаны выше. Помимо них в системе представлены следующие структуры данных.

9.1.1. Массив объявлений

Структура массива "Массив объявлений" представлена в таблице 7.

Таблица 7 - Массив объявлений

"Идентификатор устройств" - представляет собой двух байтовую структуру, которая кодирует все устройства в системе. Если пользователь выбрал то или иное устройство, то некоторый бит Идентификатора устройств, принимает значение бинарной единицы.

9.1.2. Динамический массив

Данный массив содержит информацию о функционировании нижнего уровня в любой момент времени. В случае любого сбоя или по запросу, можно обновить или получить необходимую информации о функционировании устройства нижнего уровня в любой момент времени. Структура динамического массива представлена в таблице 8.

Таблица 8 - Структура динамического массива

Данный массив представляет собой массив записей по количеству имеющихся устройств. Номер устройства идентифицирует устройство нижнего уровня. Переменная "Занят" говорит о функционировании устройства в данный момент времени. Если переменная "Занят" имеет значение истинно в "Номер объявления" находится номер объявления, которое устройство выводит в данный момент времени.

9.1.3. Оперативная справка

Содержит массив, состоящий из 60 элементов динамического массива. Данный массив служит для оперативной выдачи информации о функционировании системы за последний час. Оперативная справка имеет циклическую структуру. При начале каждого цикла вся информация, содержащаяся в массиве, сохраняется на диске, в долгосрочной справке.

9.1.4. Долгосрочная справка

Массив, содержащий сведения, о функционировании нижнего уровня системы начиная с начала жизненного цикла ИСУ. Служит для анализа функционирования системы в любой момент времени или за некоторый промежуток.

9.1.5. Массив сообщений в системе

Любое сообщение, входящее в систему или исходящее из нее преобразуется в тип String и помещается в массив сообщений в системе. Который имеет циклическую структуру и содержит 100 элементов. При заполнении всех 100 элементов, массив копируется на диск и добавляется к массиву сообщений. После чего заполнение массива сообщений в системе начинается заново.

9.1.6. Массив сообщений

Содержит все сообщения в системе начиная с момента запуска системы и служит для анализа функционирования системы в любой момент времени на протяжении всего жизненного цикла ИСУ.

9.1.7. Временный массив объявлений

Все объявления принятые системой помещаются во временный массив объявлений и имеет такую же структуру, как и массив объявлений представленную в таблице 7. Данный массив состоит из 5 записей и служит для исключения возможности потери объявления принятых системой. Т.е. если система на данный момент времени выполняет, какую либо функцию, и не имеет возможности обработать объявления пришедшее в ИСУ, то данное объявление помещается во временный массив объявлений для последующей обработки. Массив имеет циклическую структуру и по мере обработки принятого объявления, объявление удаляется или точнее переносится в массив "Массив объявлений".

9.1.8. Массив не опубликованных объявлений

Данный массив содержит информацию об объявлениях, которые следует выводить в данный момент времени. Имеет структуру представленную в таблице 9.

Таблица 9 - Массив не опубликованных объявлений

Количество записей в данном массиве равно количеству устройств в системе. Процедура Processing отвечает за заполнения массива не опубликованных объявлений. Как только приходит время опубликования какого либо объявления, она помещает номер объявления в "Номер объявления" и переменная "Идентификатор присутствия" принимает значение истинно.

9.1.9. Устройства

Данный массив описывает все устройства существующие в системе. Структура его представлена в таблице 10.

Таблица 10 - Устройства

"Номер устройства" однозначно идентифицирует устройство в системе. "Не работает" показывает способно устройство выполнять свои функции на данный момент времени. Описание содержит краткую характеристику устройства. В данную переменную можно поместить ответы на вопросы : Что за устройство, где расположено и др.

На диске содержится копия массива "Устройства". Это позволяет в случае, каких либо неполадок оперативно восстановить массив "Устройства".

9.1.10. База данных пользователей

База данных пользователей служит для хранения информации обо всех клиентах, которые пользуются услугами ИСУ. Изменение, удаление, добавление записей к "Базе данных пользователя" имеет право только администратор системы. База данных может быть как текстовый файл с необходимой информацией так и специализированной базой данных доступ к которой возможен только по средствам предоставляемым Системой Управления Базой Данных или SQL запросами.

Структура Базы данных пользователей представлена в таблице 11.

Таблица 11 - База данных пользователей

9.2. Информационные массивы Клиента

Массивы, входящие сообщения от сервера и исходящие сообщения серверу описаны в главе "Описание функционирования верхнего уровня ИСУ (Клиент) ".

Как и "Сервер", "Клиент" имеет массив "Устройств". Данный массив копируется с "Сервера" с помощью запроса с "Типом сообщения" 08.
