Схема 2. Бинарные связи первой степени.

Один ко многим ( 1 : n ). В данном случае сущности с одной ролью может соответствовать любое число сущностей с другой ролью. Такова связь ОТДЕЛ-СОТРУДНИК. В каждом отделе может работать произвольное число сотрудников, но сотрудник может работать только в одном отделе. Графически степень связи n отображается «древообразной» линией, так это сделано на следующей схеме (схема 3).

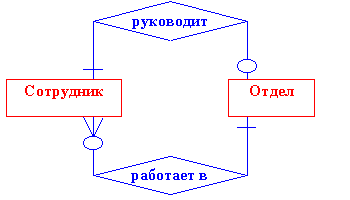

Схема 3. Отображение связи ОТДЕЛ – СОТРУДНИК.

Данный рисунок дополнительно иллюстрирует тот факт, что между двумя сущностями может быть определено несколько наборов связей.

Здесь также необходимо учитывать класс принадлежности сущностей. Каждый сотрудник должен работать в каком-либо отделе, но не каждый отдел (например, вновь сформированный) должен включать хотя бы одного сотрудника. Поэтому сущность «ОТДЕЛ» имеет обязательный, а сущность «СОТРУДНИК» необязательный классы принадлежности. Кардинальность бинарных связей степени n будем обозначать так (схема 4):

Схема 4. Бинарные связи n-ой степени.

Много к одному (n : 1 ). Эта связь аналогична отображению 1 : n. Предположим, что рассматриваемое нами предприятие строит свою деятельность на основании контрактов, заключаемых с заказчиками. Этот факт отображается в модели «сущность-связь» с помощью связи КОНТРАКТ-ЗАКАЗЧИК, объединяющей сущности КОНТРАКТ (НОМЕР, СРОК_ИСПОЛНЕНИЯ, СУММА) и ЗАКАЗЧИК(НАИМЕНОВАНИЕ, АДРЕС). Так как с одним заказчиком может быть заключено более одного контракта, то связь КОНТРАКТ-ЗАКАЗЧИК между этими сущностями будет иметь степень n : 1 (см. схему 5).

Схема 5. Отображение связи КОНТРАКТ – ЗАКАЗЧИК.

В данном случае, по совершенно очевидным соображениям (каждый контракт заключен с конкретным заказчиком, а каждый заказчик имеет хотя бы один контракт, иначе он не был бы таковым), каждая сущность имеет обязательный класс принадлежности.

Многие ко многим (n : n). В этом случае каждая из ассоциированных сущностей может быть представлена любым количеством экземпляров. Пусть на рассматриваемом нами предприятии для выполнения каждого контракта создается рабочая группа, в которую входят сотрудники разных отделов. Поскольку каждый сотрудник может входить в несколько (в том числе и ни в одну) рабочих групп, а каждая группа должна включать не менее одного сотрудника, то связь между сущностями СОТРУДНИК и РАБОЧАЯ_ГРУППА имеет степень n : n (см. схему 6).

Схема 6. Отображение связи СОТРУДНИК – РАБОЧАЯ_ГРУППА.

Если существование сущности x зависит от существования сущностиy, то x называется зависимой сущностью (иногда сущность x называют «слабой», а «сущность» y - сильной).

В качестве примера рассмотрим связь между ранее описанными сущностями РАБОЧАЯ_ГРУППА и КОНТРАКТ. Рабочая группа создается только после того, как будет подписан контракт с заказчиком, и прекращает свое существование по выполнению контракта. Таким образом, сущность РАБОЧАЯ_ГРУППА является зависимой от сущности КОНТРАКТ. Зависимую сущность будем обозначать двойным прямоугольником, а ее связь с сильной сущностью линией со стрелкой (см. схему 7).

Схема 7. Отображение связи РАБОЧАЯ_ГРУППА – КОНТРАКТ.

Заметим, что кардинальность связи для сильной сущности всегда будет (1,1). Класс принадлежности и степень связи для зависимой сущности могут быть любыми. Предположим, например, что рассматриваемое нами предприятие пользуется несколькими банковскими кредитами, которые представляются набором сущностей: КРЕДИТ(НОМЕР_ДОГОВОРА,СУММА, СРОК_ПОГАШЕНИЯ, БАНК). По каждому кредиту должны осуществляться выплаты процентов и платежи в счет его погашения. Этот факт представляется набором сущностей ПЛАТЕЖ(ДАТА, СУММА) и набором связей «осуществляется по». В том случае, когда получение запланированного кредита отменяется, информация о нем должна быть удалена из базы данных. Соответственно, должны быть удалены и все сведения о плановых платежах по этому кредиту. Таким образом, сущность ПЛАТЕЖ зависит от сущности КРЕДИТ (см. схему 8).

Схема 8. Отображение связи ПЛАТЕЖ – КРЕДТИТ.

Глава 4. Создание базы данных

4.1. Определение модели данных

Определение модели данных предусматривает указание множества допустимых информационных конструкций, множества допустимых операций над данными и множества ограничений для хранимых значений данных.

Модель данных, с одной стороны, представляет собой формальный аппарат для описания информационных потребностей пользователей, а с другой - большинство СУБД ориентируются на конкретную модель данных, и, таким образом, если информационные потребности удается точно выразить средствами одной из моделей данных, то соответствующая СУБД позволяет относительно быстро создать работоспособный фрагмент ИС.

Информационные конструкции, операции и ограничения моделей данных выбираются из достаточно небольшого множества вариантов, характеризующего "крупные" информационные объекты и операции. В частности, не допускается рассмотрение отдельных символов данных, операций сложения атрибутов, ограничения на соответствие типов данных и т. п., что характерно для языков программирования.

Информационные объекты послужили основой для объектно-ориентированного проектирования систем, когда фиксируется множество информационных объектов и действий над объектами. Типичный список действий включает в себя создание/уничтожение объекта, редактирование объекта, фиксацию одного объекта в качестве части другого объекта, связывание объектов, синхронизацию действий над объектами.

Довольно-таки часто все названные объекты встраиваются в структуру отношений, которые можно считать простейшими универсальными объектами.

Количество существенно различающихся моделей данных определяется наличием различных множеств информационных конструкций.

Хранимые в базе данные имеют определенную логическую структуру, то есть, представлены некоторой моделью, поддерживаемой СУБД. К числу важнейших относятся следующие модели данных: инфологическая; иерархическая; сетевая; реляционная; объектно-ориентированная.

4.2. Инфологическое моделирование предметной области

Инфологическая модель занимает особое положение по отношению к другим моделям. Она соответствует четвертому этапу построения сложной системы и дает формализованное описание проблемной области независимо от структур данных. Инфологическая область моделирования данных охватывает естественные для человека концепции отображения реального мира.

Создание этой модели является первым шагом процесса формализации. В отличие от представления на естественном языке она в основном исключает неоднозначность за счет использования средств формальной логики.

Одно из главных понятий инфологической модели - объект. Это понятие связано с событиями: возникновение, исчезновение и изменение.

Объекты могут быть атомарными или составными.

Атомарный объект- это объект определенного типа, дальнейшее разложение которого на более мелкие объекты внутри данного типа невозможно.

Составные объекты включают в себя множества объектов, кортежи объектов. Применяя это определение, рекурсивно можно получить произвольную структуру составных объектов.

Обычно объект имеет некоторое свойство или взаимосвязь (связь) с другими объектами. Свойство может быть не определено формально, а лишь охарактеризовано как некоторое утверждение по поводу множества объектов.

Инфологическая модель позволяет выделить три категории фактов: истинные, значимые и ложные.

С одной стороны, это обеспечивает модели дополнительную гибкость, с другой - создает определенные сложности.

Различия между традиционными и инфологическими моделями данных аналогичны различию между мнением и истиной. Во многих моделях большинство сообщений относится к одной из двух категорий: истина или ложь. Инфологическая модель предполагает возможность представления любого сообщения с какой-то долей вероятности, т.е. в виде аналога мнения. Анализ такого сообщения возможен при учете конкретного контекста. В правильном контексте сообщение истинно. Но и ошибочное утверждение может рассматриваться как мнение.

Цель инфологического моделирования - формализация объектов реального мира предметной области и методов обработки информации в соответствии с поставленными задачами обработки и требованиями представления данных естественными для человека способами сбора и представления информации.

Инфологические модели позволяют получать произвольные представления простых событий. На их основе могут быть сконструированы также типы моделей, подобные поддерживаемым сильно типизированными моделями.

В таких моделях ссылки на объекты и сами объекты разделены, а сообщения интерпретируются с учетом контекста. Это позволяет реализовать множественность ссылок и обеспечить разнообразие интерпретации.

Инфологическая модель может включать в себя ряд компонентов. Принципиальной особенностью этой модели является возможность отображения как формализуемых средствами формальной логики процессов и объектов, так и не формализуемых в дальнейшем процессов.

Основными компонентами инфологической модели являются:

• описание предметной области;

• описание методов обработки;

• описание информационных потребностей пользователя. Инфологическая модель носит описательный характер. В силу некоторой произвольности форм описания в настоящее время не существует общепринятых способов ее построения. Используют аналитические методы, методы графического описания, системный подход.

Логическая структура базы данных определяет:

• таблицы и их имена, также называемые сущностями (entities);

• имена полей, также называемые атрибутами (attributes) каждой таблицы;

• характеристики полей, например уникальность их значения и допустимость значений NULL, а также тип данных, хранимых в поле;

• первичный ключ каждой таблицы — поле (несколько полей) со значениями, уникально идентифицирующими каждую запись в таблице. В таблице также могут существовать другие уникальные поля, но только одно из них рассматривается как уникальный ключ доступа для поиска записей — первичный ключ. В таблице не обязательно должен существовать первичный ключ, однако рекомендуется определять его для каждой таблицы;

• связи между таблицами. Записи в таблице могут зависеть от одной или нескольких записей другой таблицы. Такие отношения между таблицами называются связями. Связь определяется следующим образом: поле или несколько полей одной таблицы, называемое внешним ключом, ссылается на первичный ключ другой таблицы.

Глава 5. Среда Delphi как средство для разработки СУБД.

5.1. Программный продукт Delphi.

Поскольку использование баз данных является одним из краеугольных камней, на которых построено существование различных организаций, пристальное внимание разработчиков приложений баз данных вызывают инструменты, при помощи которых такие приложения можно было бы создавать. Выдвигаемые к ним требования в общем виде можно сформулировать как: "быстрота, простота, эффективность, надежность".

Среди большого разнообразия продуктов для разработки приложений Delphi занимает одно из ведущих мест. Delphi отдают предпочтение разработчики с разным стажем, привычками, профессиональными интересами. С помощью Delphi написано колоссальное количество приложений, десятки фирм и тысячи программистов-одиночек разрабатывают для Delphi дополнительные компоненты.
