Токсические действия и предельно допустимые концентрации для компонентов входящих в состав флюсов и моющего средства приведены в таблицах 8.4 и 8.6 соответственно.

Таблица 8.5. Токсичное действие компонентов, входящих в состав флюса марки ФКСП.

Таблица 8.6. Токсические свойства моющих средств, класс опасности и ПДК в воздухе рабочей зоны.

Биологическое действие инфракрасного излучения на организм человека.

По физической основе инфракрасное излучение представляет собой поток энергии, обладающий волновыми и корпускулярными свойствами. На человека инфракрасное излучение оказывает в основном тепловое воздействие. Эффект действия инфракрасных излучений зависит от длинны волны ИК излучения и подразделяется на три области: А,В,С, (таблица 8.7)

Таблица 8.7 Области инфракрасного излучения.

Эффект действия зависит от принадлежности излучения к одной из областей инфракрасного излучения. Наиболее опасным является излучение области А, т.к. обладает большой проницаемостью через кожу. Действие инфракрасных лучей при поглощении их в различных слоях кожи приводит к её перегреванию, что обуславливает переполнение кровеносных сосудов кровью и усиление обмена веществ. Увеличивается содержание фосфора и натрия в крови человека, происходит повышение максимального давлений, повышение температуры тела, заболеваемость середчно-сосудистой системы и органов пищеварения.

Определение интенсивности ИК излучения

И нтенсивность облучения Е от нагретой поверхности определяем по формуле:

,(7.1)

где l – расстояние до источника теплового излучения (принимаем l=100мм);

F – площадь излучающей поверхности (F=300 );

А=85 для кожи человека и хлопчатобумажной ткани;

Т – температура излучающей поверхности, складывающейся из температуры плавления припоя Тпп=483 К, избыточной температуры жала паяльника Тж=70 К, тогда Т=Тпп + Тж=483 + 70=553 К.

По закону Вина находим длину волны ИК излучения тела с температурой 553 К.

Д анное излучение относится к области С. Допустимая плотность потока энергии для нашего случая в соответствии с требованиями составляет 85

. Приходим к выводу, что инфракрасное излучение не будет оказывать вредного действия на организм человека.

Определение концентрации аэрозолей свинца

в воздухе рабочей зоны

Количество аэрозоля свинца, выделяемое при пайке в атмосферу составляет 0.02-0.04мг на 100 паек.

Исходными данными для расчета концентрации свинца при пайке является:

N – количество рабочих мест, на которых ведётся пайка; N=4;

Размеры помещения, 5х5х3м,

n – количество паек в минуту, n=10;

Концентрация аэрозоля свинца в атмосфере при ручной пайке определяется по формуле:

y – удельное образование аэрозоля свинца; y=0.03мг/100паек.

t – длительность смены; t=8ч;

V – объём помещения,

Тогда:

Концентрация свинца в воздухе рабочей зоны в 7 раз превышает предельно допустимую концентрацию, поэтому необходимо предусмотреть местную вентиляцию, расчёт которой приведен далее.

8.4 Требование к освещению и расчёт освещённости

При монтаже печатных плат уровень освещённости должен быть оптимальным. При излишне ярком освещении возникает быстрое утомление рабочего, что может привести к потере работоспособности и травмы.

Естественное освещение помещения осуществляется боковым светом через световые проёмы в наружных стенах или через прозрачные части стен.

Основная величина для расчёта освещения (КЕО). Он зависит от широты местности, времени года и погоды. По нему производится нормирование естественного освещения.

При одностороннем боковом освещении нормируется минимальное значение КЕО в точке, расположенной на расстоянии 1 метр от наиболее удаленной от световых проёмов стены, на пересечении характерного размера помещения и условной рабочей поверхности.

Методика расчёта изложена в [8]. Согласно СНиП ІІ-4-79/85 нормированное значение КЕО для работ высокой точности(объект различения от 0.3 до 0.5мм) со средним контрастом объекта различения с фоном и средним фоном для ІІІ-го пояса .Для г.Киев (ІV пояс светового климата) КЕО:

(7.2) ,где

-КЕО для ІІІ-го пояса;

m – коэффициент светового климата; по таблице 1.2 из [8] находим m=0.9

c- коэффициент солнечности климата по табл. 1.3. [8], для световых проёмов ориентированных по азимуту 70град. коэффициент с=0.8

(7.3)

Фактичесоке значение КЕО для бокового овещения расчитываем по формуле: (7.4), где

- геометрические КЕО в расчётной точке при боковом освещении, учитывающие прямой свет неба и свет отражённый от противостоящего здания соответсвенно;

n1,n1`,n2,n2` -количество лучей по графикам І и ІІ [8] проходящим от неба и противостоящего здания в расчётную точку на поперечном разрезе и плане помещения;

(7.5)

(7.6)

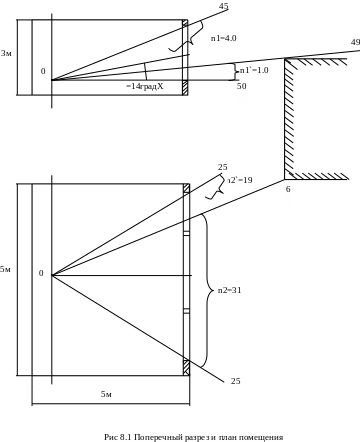

q –коэффициент, учитывающий неравномерную яркость облачного неба из таблицы 2.4. [8] для угловой высоты середины светового проёма над рабочей поверхностью (рис.8.1);

R – коэффициент учитывающий относительную яркость противосто-ящего здания, для здания из кирпича с учётом индексов противостоящего здания в плане Z1 и в разрезе Z2.

; ; (7.7)

- соответственно длинна и высота противостоящего здания ;

-расстояние от расчётной точки в помещении до внешней поверхности наружной стены здания;

р –расстояние между рассматриваемыми зданиями;

а –ширина окна в плане;

r1- коэффициент учитывающий увеличение КЕО при боковом освещении из-за отражения от поверхностей помещения и подстилающего слоя. Зависит от отношения глубины В к высоте верха окна до уровня рабочей поверхности h1, отношения l к В, и отношения длинны помещения длинны помещения к его глубине В, средневзвешенного коэфициента отражения поверхностей помещения :

(7.8)

- коэффициенты отражения соответственно потолка, стен, пола из таблицы 1.7 [8]

- площади соответсвенно потолка, пола и стен;

- общий коэффициент светопропускания;

(7.9)

- коэффициент светопропускания материала остекления, берётся из таблицы 1.8 [8] для двойного оконного листового стекла;

- коэффициент учитываующий потери в переплётах светопроёма из таблицы 1.9. [8]

- коэффициент запаса, определяемый по таблице 1.12 [8].

Значения параметров определяемые по таблицам [8], а также по плану и разрезу помещения, результаты промежуточных вычислений сведены в таб. 8.7 подставляя численные значения находим:

Таюлица 8.7 Исходные данные и значения коэффициентов необходиых для расчёта КЕО.

,

В результате получаем:
