Произведем изменения настроек сети. Используются клавиши курсора. Выбираем "Change Network Configuration". Нажимаем "ENTER".

Рис. 8 Выбор сетевого протокола.

В этом меню можно изменить настройки адаптера и добавить/убрать сетевые протоколы. Проверим и, если необходимо, изменим настройки сетевой карты. Выбираем "Change Settings" нажимаем ENTER.

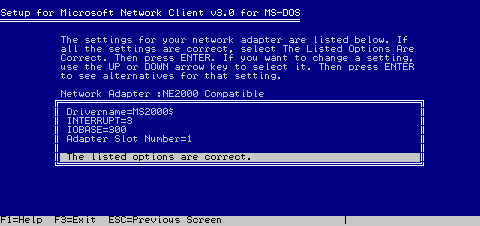

Рис. 9. Настройка сетевого адаптера.

Если адрес и прерывания вам подходят просто нажимаем ENTER и пропускаем их настройку, если у вашей сетевой карты другие, то выбираем "INTERRUPT=3" (прерывание =3). И нажимаем ENTER.

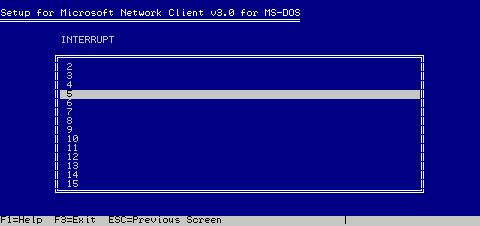

Рис. 10 Выбор прерывания.

В появившемся списке выберите нужный вам номер прерывания.

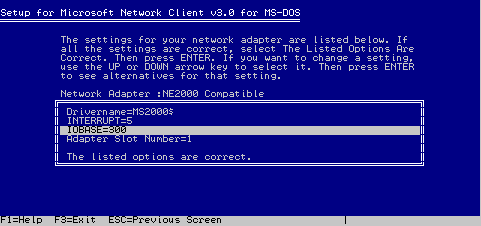

Рис. 11 Выбор значения порта ввода-вывода.

Изменим значение порта ввода-вывода. Выберите "IOBASE=.." нажмите ENTER. В появившемся списке найдите значение, соответствующее вашим установкам. Нажмите ENTER.

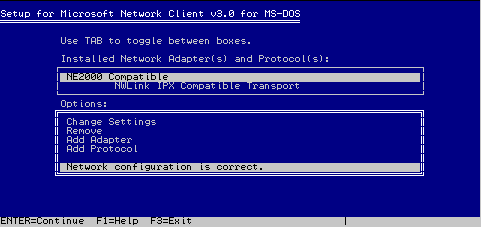

Рис. 12 Выход из настроек сетевого адаптера.

Значения изменятся, проверьте, что они соответствуют вашей плате. Нажмите "The listed options are correct".

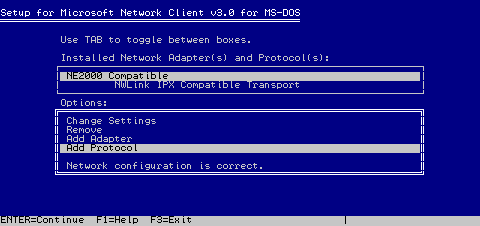

Рис. 13 Добавление протокола.

Добавим протокол. Выберите и нажмите "Add protocol".

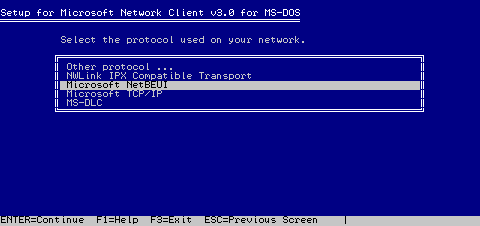

Рис. 14 Выбор протокола NetBEUI.

В появившемся меню выберите "Microsoft NetBEUI". Нажмите ENTER. Добавим еще один протокол. Выберите "Add protocol" нажмите ENTER.

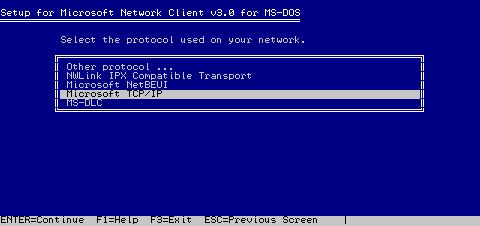

Рис. 15 Выбор протокола TCP/IP.

В появившемся меню выберите "Microsoft TCP/IP". Нажмите ENTER.

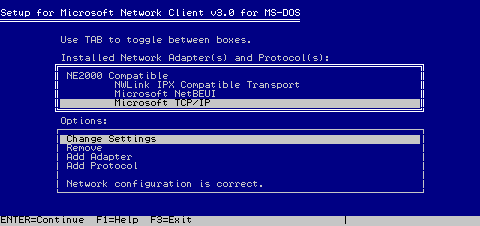

Рис. 16 Выбор настроек протокола TCP/IP.

Изменим настройки протокола TCP/IP. В нижнем меню выберите "Change Settings", нажмите "TAB", чтобы перейти в верхнее меню. В вернем меню выберите "Microsoft TCP/IP" и нажмите ENTER

Если в вашей сети есть DHCP сервер, то можно ничего не трогать и пропустить настройку TCP/IP

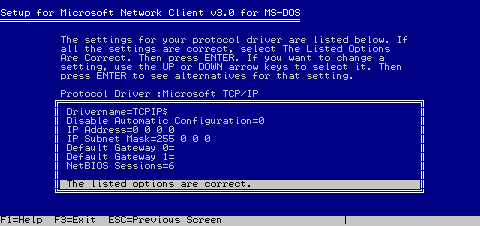

Рис. 17 Настройки TCP/IP.

Если такого сервера нет, то отключим DHCP. Выберите "Disable Automatic Configuration=0" Нажмите ENTER.

Выберите 1, нажмите ENTER

Укажем IP адрес для сетевой карты. Выберите "IP Address=0 .." Нажмите ENTER.

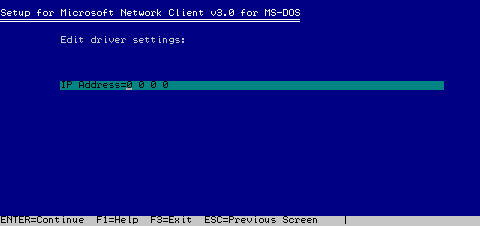

Рис. 18 Установка IP адреса.

Введите адрес разделяя цифры пробелами.

Для адреса 192.168.0.5 необходимо ввести "192 168 0 5" (соответственно без кавычек). Нажмите ENTER

Изменим маску подсети. Войдите в "IP Subnet Mask=255 0.."

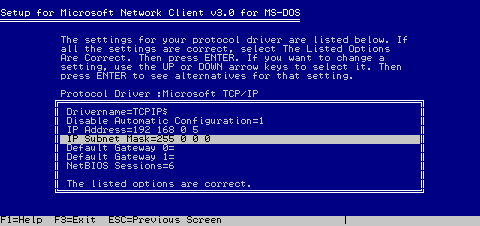

Рис. 19 Выбор установки маски.

Введите нужную маску подсети, также разделяя пробелами. Также, как и с IP адресом.

Проверьте все ли правильно и нажмите "The listed options are correct."

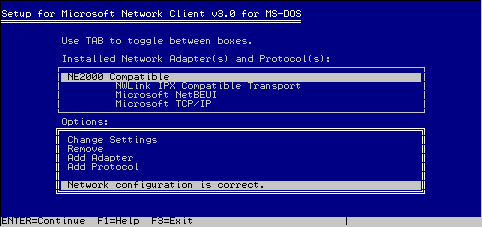

Рис. 20 Выход из настроек сети.

Выберите "Network configuration is correct", нажмите ENTER.

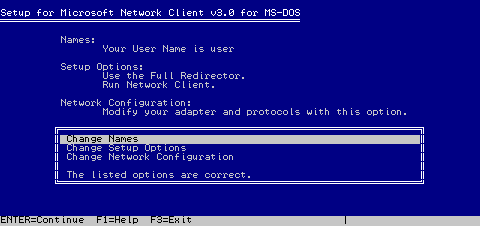

Рис. 21 Выбор настройки имени компьютера.

Изменим имя компьютера. Нажмите "Change Names".

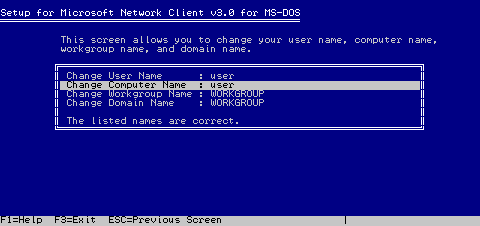

Рис. 22 Настройка имени компьютера и названия рабочей группы.

Имя компьютера такое же как и имя пользователя. Выберем "Change Computer Name : .." ENTER

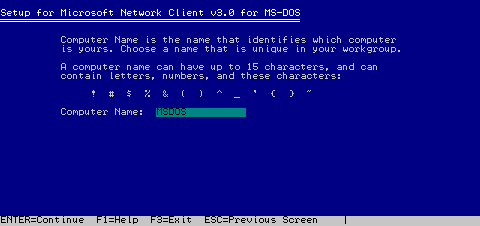

Рис. 23 Ввод имени компьютера.

Введем нужное имя компьютера, под которым его будет видно в сети. Например ... Нажмите ENTER. Также можно изменить имя рабочей группы и домена. Для выхода из этого меню нажмите "the listed names are correct". Если вы более ничего не желаете изменить, то нажмите ENTER

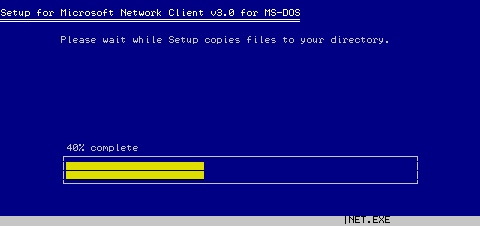

Рис. 24 Процесс копирования.

Начнется процесс копирования.

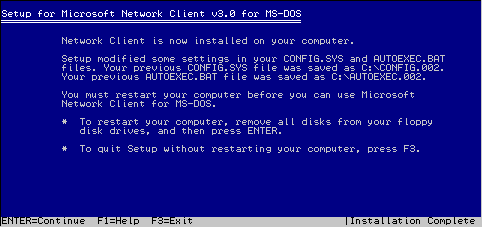

Рис. 25 Запрос на перезагрузку компьютера.

Выньте дискеты из дисководов, нажмите ENTER, компьютер будет перезагружен.

После перезагрузки компьютера, появится надпись:

Type your user name, or press ENTER if it is USER:

"Напечатайте ваше имя или нажмите ENTER, если оно (в данном случае) "USER"" Если это ваше имя, то нажмите ENTER. Или наберите другое имя и тоже нажмите ENTER. Появится строка:

Type your password:

"Напечатайте ваш пароль" Вводите пароль, учтите, что вместо букв будут звездочки, нажмите ENTER.

There is no password-list file for USER. Do you want to create one? (Y/N) [N]: "Отсутствует запись паролей для USER Желаете создать?" Надо нажать "Y" потом ENTER

Please confirm your password so that a password list may be created: "Пожалуйста, подтвердите пароль для создания записи паролей" Еще раз введите пароль.

The command completed successully. "Команда выполнена полностью"/3/

1. Расширение клиента до сервера

После установки клиента в каталог NET копируются два файла Wg1049.exe и netshar.exe. При запуске распаковщик меняет файлы, необходимые ему для установки сервера. В файле system.ini необходимо изменить изначальное отрицание доступа NO, на утверждение Yes, а затем сохранить. Для окончательной установки необходимо перезагрузить компьютер.

>sizworkbuf=1498

>filesharing=yes <<--------

>printsharing=yes <<--------

>autologon=yes

Если в будущем вы собираетесь поменять настройки в SETUP (for the dos client/server), то свойства вернут свое исходное значение NO.

На том компьютере где вы хотите запустить сервер в командной строке надо написать команду:

net start server.

После этого компьютер станет сервером, те сможет распределять свои ресурсы другим пользователям, которые имеют клиент./4/

1. Установка соединения средствами Norton Commander.

Установка соединения между двумя компьютерами производится с помощью нуль-модемного кабеля. Один конец вставляется в свободный COM-порт одной машины, другой конец вставляется в свободный COM-порт другой машины. Средствами Norton Commander устанавливается одинаковая скорость передачи на обеих компьютерах, на одном из компьютеров устанавливается режим Master на другом режим Slave. Для соединения по параллельным портом производится такой же процедурой.

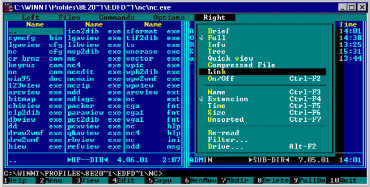

Рис. 26 Восстановление связи Norton Commander.

Выбираете в меню отображения панели строку Link.

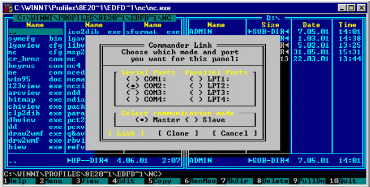

Рис. 27 Выбор типа связи.

Далее выбираем по какому из портов будет осуществляется соединение компьютеров по последовательному (COM-порт) или по параллельному (LPT-порт). На одном запускаем как Master на другом как Slave.

3. Параметры программы net.exe

Основная программа при работе с сетью в командном режиме команда net со своими параметрами, о которых можно узнать чуть ниже.

CONFIG

С помощью этого параметра можно просмотреть имя рабочей станции и пользователя, версию программного обеспечения и другую полезную информацию.

Вот пример того, что вы увидите на экране, если запустите программу net.exe с параметром config:

Computer name \\d1

User name dmit

Software version 3.11

Redirector version 1.00

Workstation root directory C:\NET

Workgroup Workgroup

The command completed successfully.

FILE

С помощью этого параметра вы можете просмотреть список файлов, расположенных на вашей рабочей станции и открытых другими пользователями сети.

HELP

С помощью этого параметра вы сможете получить справочную информацию об использовании программы net.exe, ее отдельных параметров, а также получить расшифровку сообщений об ошибках по номеру ошибки.

LOGOFF

Параметр logoff позволяет отключить рабочую станцию от сети. При этом ресурсы рабочей станции, распределенные в коллективное пользование, станут недоступными для других пользователей сети.

LOGON

Параметр logon предназначен для подключения пользователя к сети. Соответствующая команда имеет следующий формат:

net logon [User[Pwd|?]][/domain:Name][savepw:no][/disconnect]

Здесь User - имя пользователя, Pwd - его пароль. Если вместо пароля указан символ "?", пароль будет запрошен с консоли рабочей станции.

Параметр /domain используется для подключения к серверу Windows NT или . Microsoft LAN Manager. Параметр Name задает имя домена.

Если указать параметр /savepw.no, введенный пароль не будет сохраняться во внутреннем списке паролей системы Microsoft Network Client version 3.0 for MS-DOS.

И, наконец, параметр /disconnect предназначен для ускорения процедуры подключения к сети. Ускорение достигается за счет того, что подключение к удаленным ресурсам (дискам и принтерам) выполняется не в момент входа пользователя в сеть, а при необходимости получения доступа к этим ресурсам.

PASSWORD

Этот параметр предназначен для смены пароля. В простейшем случае вы должны запустить следующую команду:

net password

После этого вначале вам будет нужно ввести старый пароль, затем новый. Новый пароль придется ввести два раза для его подтверждения.

SESSION

С помощью параметра SESSION можно получить список рабочих станций, использующих ресурсы вашего компьютера.

В ответ на команду net session вы увидите имена рабочих станций, количество используемых файлов и тип сетевого протокола:

Computer Files Open Sesaion Type

----------------------------------------------------------------------------------------------

\\SERVER 0 NetBIOS

The command completed successfully

Если дополнительно указать имя рабочей станции (например, так: "net session \\server"), вы сможете получить список имен используемых сетевых ресурсов, их тип (диск или принтер), а также количество открытых файлов:

Share Name Type Opens

---------------------------------------------------------------------------------------------

SOURCE Disk 1

The command completed successfully

Для отключения всех пользователей от вашей рабочей станции с принудительным освобождением ресурсов используйте следующую команду. net session * /delete

Если же вам нужно отключить только отдельного пользователя, следует указать его имя:

net session \\manager /delete

SHARE

Параметр share - самый нужный, так как только с его помощью можно распределить ресурсы рабочей станции Microsoft Network Client version 3.0 for MS-DOS в коллективное пользование.

Полный формат параметра для распределения дисков представлен ниже:

net share ShareName=Drive:[Path][/remark:"Text"][/saveshare:no]

[/read: [Pvdl] ] [/full[:Pwd2] ]

Здесь ShareName - сетевое имя, которое будет видно пользователям других рабочих станция. Точнее говоря, пользователи сети будут видеть ваш диск или каталог как сетевой ресурс с именем ShareName.

С помощью параметров Drive и Path вы можете определить соответственно диск и каталог, отдаваемый в коллективное пользование. Как мы уже говорили, каталог можно не указывать. В этом случае пользователям будет доступен корневой каталог диска.

Дополнительно при распределении диска или каталога вы можете указать параметры /remark, /saveshare:no, /read и /full.

Параметр /remark позволяет задать произвольный текстовый комментарий Text, описывающий ресурс. Этот комментарий будет отображаться в списке сетевых ресурсов рабочей станции:

Если указать параметр /saveshare:no, каждый раз при запуске рабочей станции вам придется заново отдавать ее ресурсы в коллективное пользование запуском программы net.exe с параметром share. По умолчанию установлен такой режим, при котором вам достаточно распределить ресурс только один раз. После этого он будет автоматически распределятся каждый раз при запуске сетевой компоненты Microsoft Network Client version 3.0 for MS-DOS.

Если выдать команду net share без дополнительных параметров, на экране появится список ресурсов рабочей станции, распределенных в коллективное пользование, с указанием типа ресурса и комментария (если он есть):

Shared resources at \\FROLOV

Sharename Type Comment

---------------------------------------------------------------------------------------------

PRT Print

WINDOWSDIR Disk

The command completed successfully.

START

Параметр start используется при запуске системы Microsoft Network Client version 3.0 for MS-DOS. Напомним, что, если в процессе установки Microsoft Network Client version 3.0 for MS-DOS вы указали, что сетевую компоненту необходимо запускать каждый раз при включении рабочей станции, в файл autoexec.bat добавляется следующая строка:

C:\net\net start

Вы можете использовать и другие, дополнительные, параметры.

Например, следующая команда загружает программу net.exe как резидентную:

net start popup

Резидентная программа называется так потому, что она (или ее небольшая часть) постоянно находится в оперативной памяти компьютера, вне зависимости от того, нужна она в данный момент или нет. Для активизации резидентной программы пользователь должен нажать определенную комбинацию клавиш. Например, для активизации программы net.exe, запущенной в режиме резидентной программы, по умолчанию используется комбинация клавиш . При установке Microsoft Network Client version 3.0 for MS-DOS вы можете указать другую комбинацию клавиш.

Для того чтобы удалить резидентную программу net.exe из памяти, используйте следующую команду:

net stop popup

Указав дополнительный параметр basic или full, вы можете выбрать минимальную или полную конфигурацию сетевого программного обеспечения Microsoft Network Client version 3.0 for MS-DOS. В том случае, если вам не требуется доступ к серверам Microsoft NT или Microsoft LAN Manager, выбирайте минимальную конфигурацию, так как она занимает меньше оперативной памяти.

STOP

Параметр stop позволяет вам завершить работу системы Microsoft Network Client version 3.0 for MS-DOS или выгрузить из памяти программу net.exe, запущенную в резидентном режиме.

Следующая команда выгружает из памяти программу net.exe, запушенную в резидентном режиме:

net stop popup

USE

Назначение параметра use противоположно назначению параметра share о нем будет рассказано ниже.

VIEW

Параметр view предназначен для просмотра списка рабочих станций и серверов, активных в сети, а также списка ресурсов заданной рабочей станции. Введите следующую команду:

net view

Вы увидите список рабочих станций и серверов:

Servers available in workgroup lab16

Server Name Remark

----------------------------------------------------------------------------------------------------

\\FROLOV MS-DOS Peer Server

\\SERVER Server Station

The command completed successfully.

Для просмотра ресурсов рабочей станции с именем server вы должны ввести следующую команду:

net view \\server /2/

4. Работа с сетью

1. Создание сетевых дисков

Для того чтобы отдать в коллективное пользование локальный диск или каталог рабочей станции, вы должны запустить программу net.exe с параметром share:

net share Name=Drive:[\Path]

Здесь дополнительно нужно указать имя Name, под которым пользователи сети увидят ваш каталог, локальный диск Drive, на котором этот каталог расположен, и путь к каталогу Path.

Например, для того чтобы предоставить доступ к каталогу d:\src, введите следующую команду. net share source=d:\src

Если нужно предоставить доступ к корневому каталогу диска (или к накопителю на гибком магнитном диске), путь к каталогу указывать не надо:

net share floppy_b=b:

В любой момент вы можете отменить предоставление ресурса с именем Name в коллективное пользование, выдав команду net share Name /delete

Например, с помощью следующей команды вы можете отменить доступ других пользователей к вашему каталогу d:\src:

net share source /delete /2/

Для улучшения интерфейса при создании общих ресурсов сервера имеется программа netshare.exe .

4.2 Подключение к сетевым дискам

С помощью параметра use рабочая станция может использовать сетевые ресурсы, распределенные другими рабочими станциями или серверами в коллективное пользование.

Для того чтобы отобразить локальный диск G: рабочей станции на сетевой каталог source, расположенный на рабочей станции с именем server, используйте следующую команду.

net use g: \\server\source

Для того чтобы отображение восстанавливалось автоматически каждый раз при запуске рабочей станции, укажите дополнительный параметр /persistent:yes, например:

net use g: \\server\source /persistent:yes

Для отсоединения от сетевого диска и принтера вы можете указать дополнительный параметр /delete, например:

net use g: /delete

net use \\server\source /delete

Дня того чтобы "избавиться" от всех удаленных ресурсов, введите следующую команду:

net use * /delete

Если ввести команду net use без дополнительных параметров, на экране появится список локальных имен, отображенных на удаленные сетевые ресурсы, а также состояние соединения:

Status Local name Remote name

OK F: \\SERVER\C

The command completed successfully.

4.3 Установление прав доступа

Вы можете ограничить доступ пользователей к дискам вашей рабочей станции, указав при распределении параметры /read и /full с паролем или без пароля.

По умолчанию предоставляется доступ только на чтение (которому соответствует параметр /read), причем без пароля. Для предоставления полного доступа к диску или каталогу вы должны указать параметр /full (с паролем или без).

Например, следующая команда предоставляет полный доступ к каталогу d:\src только после предъявления пароля:

Net share source=d:\src /full:pwdfull

Также доступ можно задать программой netshare.exe.

На один и тот же ресурс можно поставить оба пароля

5. Сравнение скоростей передачи информации.

Сеть созданная по технологии Ethernet и в стандарте 10Base-2 имеет пропускную способность 10 Мбит/с. Скорость передачи данных зависит не только от пропускной способности сети, но и от процессора, от сетевого адаптера, оперативной памяти и др. Также зависит от того, какая операционная система установлена на компьютерах, подключенных к сети./5/

Проводился эксперимент по измерению скорости передачи данных в разных операционных системах.

Сравнивалось время копирования одного и того же файла с компьютера на компьютер с различными операционными системами и с различными типами соединения. По локальной сети, по параллельным портам и через последовательные порты.

Файл Win95_03.cab размером 2048000 байт.

Таблица 1. Копирование по локальной сети.

Таблица 2. Копирование по параллельным портам средствами Norton Commander.

Таблица 3. Копирование через последовательные порты средствами Norton Commander

Таблица 4. Скорость передачи информации.

Самая большая скорость получилась между компьютерами с процессорами 486, на которых установлена операционная система Win95 по коаксиальному кабелю.

Минимальная между машинами соединенными через последовательные порты.

Между компьютерами соединенных через параллельные порты скорость передачи больше почти в 5 раз, чем через последовательные.

В сети компьютеров с операционной системой DOS скорость передачи оказалась чуть меньше чем между более мощными компьютерами, это говорит о том что сеть между слабыми машинами с ОС DOS может нормально функционировать и решать некоторые задачи не требующие больших скоростей передачи информации.

Между компьютерами с разными операционными системами скорость получилась меньше практически в 2,5 раза.

Заключение

В этой работе описывалось создание реально работающей сети с централизованным управлением. На компьютерах установлена операционная система MS-DOS v.6.22. Проведена работа по поиску и отбору программных средств для работы в среде DOS. В работе использовалась программа Microsoft Network Client version 3.0 for MS-DOS и расширении её до сервера программой wg1049.exe , а также для улучшения интерфейса программа netshare.exe. Также использовалось соединение компьютером с помощью нуль-модемного кабель при помощи средств Norton Commander.

Был проведен эксперимент по сравнению скоростей передачи информации в сети DOS, Windows и через последовательные и параллельные порты. Получены следующие результаты:

скорость наименьшая при передачи информации с компьютеров на которых установлены одинаковые операционные системы;

максимальное время передачи происходит через последовательные порты, при копировании файла на более медленный компьютер.

Список использованных источников

1. Фролов А.В. Фролов Г.В. Локальные сети персональных компьютеров. Монтаж сети, установка программного обеспечения. Т.7. М.: Диалог - Мифи. – 1994г. - 176с.

2. http://www.ixbt.ru/comm/lan_faq.html

3. http://www.ixbt.ru/comm/lanfaq/L/msclient/31111.html

4. http://huizen.dds.nl/~jacco2/samba/dos.html#intro

5. Олифер В. Г. Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы. СПб.: Издательство ”Питер” – 2000. –672 с.
