lp - длина ряда светильников, м (lp = 10 м);

Для определения табличного значения функции находим отношение p и l:

p = p / n ,

где p - расстояние расчетной точки к проекции ряда светильников на

горизонтальную плоскость;

p = 1/4 = 0.25;

l = l2 / n, где

l2 - расстояние расчетной точки от стены (2.5 м).

l = 2.5 / 4 = 0.62.

Для угла = 25 падение света I = 162 Лм.. по I для светильников 9-й группы определим f(p l) =0.55

= f(p l) I = 0.55162 = 89;

Норма общего освещения рабочих мест (контраст объекта различения средний, разряд зрительной работы 3у; работа высокой точности) составляет 300 Лк. Поэтому, Е фактическое > Е необходимое, СНиП 11-4-79/85 выполняются.

Также каждое рабочее место оборудовано источником местного освещения, для выполнения возможных работ связанных с выполнением операций высокой точности.

10.5.3 Оценка интенсивности инфракрасного излучения (ИИВ).

ИИВ производит на организм человека тепловое влияние, эффект которого зависит от длины волны, что является условием для глубины проникновения. Действие ИИВ при поглощении в разных слоях кожи сводится к ее нагреванию, что обуславливает переполнение кровеносных сосудов кровью и усилению обмена веществ. Увеличивается содержание фосфора и натрия в крови, происходит поляризация кожи человека. ИИВ влияет на функциональное состояние центральной нервной системы, вызывая изменения в сердечно-сосудистой системе. Длинноволновое ИИВ, проникая в глазные яблока, вызывают ряд патологических изменений: коньюктивы, помутнение роговицы, депигментация радужной оболочки, спазм зениц и другие.

Источниками ИИВ в рассмотренном случае являются паяльники. Температуру паяльников найдем из следующего. Припой ПОС-61 имеет температуру плавления + 190 С. Температура паяльника должна быть выше на 50-70 С. Поэтому паяльник нагревается до температуры + 260 С. Для оценки соответствия уровня ИИВ допустимым значением санитарных норм необходимо определить длину волны этого излучения:

l=2.88/T;

l- длина волны, мм;

Т - температура излучающей поверхности.

l = 2.88/503= 5.73 мкм;

Согласно норм ГОСТ12.1.005-88 и ДСН 3.3.в.042 - 99 при облучении Sдоп < 25% допустимой плотностью потока энергии:

S=(d1l1+d2l2+d3l3)

где S - излучаемая поверхность паяльника. Найдем излучаемую поверхность паяльника, как сумму поверхностей трех цилиндров:

d1=0,004 м; l1=0,03 м;

d2=0,01 м; l2=0,03 м;

d3=0,005 м; l3=0,05 м;

S=3,14(0,0040,03+0,010,03+0,0050,05)=0,0021 м2;

Определим интенсивность облучения. Так как расстояние от источника излучения к человеку r=0.2м > =0.046м, то применим точечный метод:

q=0.91S((T/100)4-A)/r2;

А = 85 для кожного покрова человека;

q=0.910.0021((503/100)4-85)/0.22=26,5 Вт/м2;

При длине волны l =5.76 мкм qдоп = 120 Вт/м2. Так как q

10.6 Акустический шум в рабочем помещении.

Шум вредно воздействует на здоровье человека. Для организации оценки шума санитарными нормами допускается пользоваться общим уровнем, измеренным шумоизмерителем по шкале "А" (уровень звука), который потом сравнивают с допустимым уровнем для данного типа помещения, – 55 дбА, соответственно ДСН 3.3.6.037-99

Максимальный уровень шума в помещении 45дбА, то есть ниже допустимого. В помещении цеха никаких видов вибрации нет.

10.7 Анализ потенциальных причин поражения электрическим током. Электробезопасность.

По способу защиты человека от поражения электрическим током согласно ГОСТ12.2.007.0-75 основную и вспомогательную аппаратуру относят до 01 класса.

Согласно ГОСТ 12.1.038-88, предельнодопустимые напряжения прикосновения и токи через человека при нормальном (неаварийном) режиме работы изделия приведены в таблице №10.3:

Таблица №10.3.

Длительность действия напряжений, указанных в таблице, не более 10 минут на сутки и установлено из реакции чувствительности. Напряжение прикосновения и тока для людей, работающих в условиях высоких температур (выше 25оС) и влажности (более 75%), должны быть уменьшены в три раза.

Согласно техническому заданию эксплуатация модуля предусматривается в условиях производства при питании от сети переменного тока 220В, 50Гц. Поскольку в производственных условиях имеется возможность одновременного прикосновения человека к соединенным с землей конструкциями, то это обуславливает категорию помещений, как помещение с повышенной опасностью.

Значение рабочего напряжения прикосновения и тока сквозь человека не должно превышать значений, указанных в таблице, что приведена выше.

При аварийном режиме работы напряжение прикосновения и тока через человека не должно превышать значения, указанные в таблице №10.4:

Таблица №10.4.

Предельно допустимые значения напряжений прикосновения и тока, которые проходят сквозь человека, отвечают переменным и не болевым (постоянным) токам, при аварийном режиме работы электрооборудования.

Для защиты человека от поражения электрическим током в производственных помещениях используется зануление оборудования. При наличии зануления замыкания фазы на корпус превращается в однофазное короткое замыкание от тока, которого срабатывает устройство максимальной токовой защиты и выключает поврежденное электрооборудование.

Расчет на возникающую способность, включает нахождение величины тока короткого замыкания и проверку кратности его по отношению к номинальному току устройства максимальной токовой защиты.

Входные данные для расчета:

Uф = 220 В – фазное напряжение;

кабель четырехжильный 3 150 мм2 плюс 170 мм2;

материал – алюминий ( = 0.028 Оммм2 / м );

расстояние от трансформатора к потребителю L = 250 м;

номинальный ток срабатывания автомата защиты Iном – 250 А.

Ток однофазного короткого замыкания определим за формулой:

, где

активное сопротивление фазного провода:

rф = ( с L ) / Sф = ( 0.028 250 ) / 15 = 0,47 Ом

активное сопротивление нулевого провода:

rн = ( с L ) / Sн = ( 0.028 250 ) / 7 = 1 Ом

rи = 0,3 Ом – рассчитанное сопротивление трансформатора мощностью 250 кВ * А. Кратность току однофазного короткого замыкания по отношению к номинальному току срабатывания автомата защиты:

Из расчетов видно, что при однофазном коротком замыкании автомат токовой защиты будет надежно срабатывать.

При однофазном коротком замыкании нулевой провод и соединенный с ним корпус электрооборудования за время срабатывания максимальной токовой защиты находятся под напряжением ( Uпр ) относительно земли:

Uпр = Iк.з rн = 100 1 =100 В.

Это напряжение Uпр < Uпр.доп. согласно с ГОСТ12.1.038-88 при t<0.1с (Uпр=500В).

С целью снижения Uпр как в нормальном, так и в аварийном режиме необходимо использовать повторное заземление нулевого провода.

10.8 Мероприятия по пожарной безопасности.

Рассмотренное помещение соответственно к ОНТП 24 – 86 и СНиП 2.09.02-85 можно отнести к категории “В” по взрывопожарной опасности, рабочая зона помещения согласно с ПУЕ относится к классу П-IIа по пожарной опасности. То есть, это помещение в котором находятся твердые и волокнистые горючие вещества (дверные рамы, двери, мебель и т.д.).

В рассмотренном помещении находятся дорогие приборы, поэтому пожар может привести к большим материальным потерям. Следовательно, проведение работ по созданию условий, при которых вероятность возникновения пожара уменьшается, имеет важное значение.

Возможными причинами возникновения пожара могут быть :

короткое замыкание проводки;

курение в неразрешенных местах, пользование бытовыми электронагревательными приборами.

В связи с этим, соответственно ПУЕ, необходимо предусмотреть следующие мероприятия:

- тщательная изоляция всех токоведущих проводников к рабочим местам; периодический осмотр и проверка изоляции;

- строгое соблюдение норм противопожарной безопасности на рабочем месте.

Проводятся организационно-технологические мероприятия (запрещение курения, инструктаж).

На случай возникновения пожара – обеспечение возможности безопасной эвакуации людей через эвакуационные выходы. В помещении имеется план эвакуации. Минимальное время эвакуации должно отвечать требованию СНиП 2.01.02-85, а максимальная отдаленность рабочих мест от эвакуационных выходов отвечает требованиям СНиП 2.09.02-85. Необходимое количество эвакуационных выходов, ширина проходов и степень огнестойкости дома также отвечает требованиям СНиП 2.01.02‑ 85 и СНиП 2.09.02‑ 85.

В помещении лаборатории находятся:

огнетушитель ОУБ-3 – 1шт.;

огнетушитель ОП-1 "Момент" – 1шт.

Такое количество огнетушителей отвечает требованиям ISO3941-87, которыми предусмотрено обязательное наличие двух огнетушителей на 100 м2 площади помещений.

По огнестойкости помещения лаборатории относятся к II-й степени огнестойкости (ГОСТ 12.1.004‑ 76), то есть механические конструкции в помещении, стены выполнены из огнеупорных материалов. Рабочие места, для выполнения работ, в положении сидя, организованны соответственно к ГОСТ 12.2.032‑ 78. Высота рабочего стола 0.8 м.

На случай возникновения пожара на лестничной площадке установлен пожарный щит, оборудованный пожарным инвентарем и огнетушителем марки ОУ–5 соответственно требованиям IS03941‑77 (огнетушитель углекислый, ручной) для гашения возгорания разных материалов и установок под напряжением до 1000В и химические, пенные ОХП‑10 – огнетушитель для гашения твердых материалов. Согласно ОНТП 24‑ 86 и ГОСТ 12.4.009-83 в пожарный щит входят:

асбест;

ящик с песком;

пожарный инвентарь.

Кроме того, на лестничных площадках имеется водопровод с внутренними пожарными кранами. Для связи с пожарной охраной служит внутренний телефон. В рабочем помещении выполняются все требования по пожарной безопасности соответственно требованиям НАПБ.А.01.001‑95 “Правила пожарной безопасности”.

С рабочими и обслуживающим персоналом предусматриваем проведение противопожарного инструктажа, занятий и бесед.

11 Технико-экономическое обоснование производства.

В этом разделе дипломной работы рассмотрены вопросы, связанные с определением себестоимости производства блока питания компьютера (схема электрическая см. приложение), его уровня качества как нового изделия, сделан анализ рынка и конкурентной способности, целесообразности производства.

11. 1 Анализ рынка.

Разработанный ИБП имеет следующие показатели:

выходные размыкатели – 8;

общий КПД – 75%;

выходная мощность – 350Вт;

рабочая частота – 60кГц;

объем – 0.018м3;

вес – 2.1 кг.

Разрабатываемый компьютерный ИБП является не новинкой на рынке Украины и должен создать конкуренцию ИБП импортного производства, при этом иметь высокие показатели качества, надежности и низкую себестоимость.

Реализация изделия будет осуществляться на рынке стран СНГ, среди компаний, которые занимаются изготовлением компьютерной и офисной техники высокого качества для правительственных организаций и информационных систем. Спрос на изделие на рынке ожидается приблизительно 15 тыс. за год. Изделие будет продаваться оптовым заказчикам и в розницу в магазинах, которые специализируются по продаже компьютерной техники.

Главным конкурентом на рынке является Корейская фирма Codegen. Аналогом по техническим характеристикам является модель Codegen 350Х, которая имеет следующие характеристики:

выходные размыкатели – 4;

общий КПД – 65%;

выходная мощность – 350Вт;

рабочая частота – 30кГц;

объем – 0.018 м3;

вес - 1.8 кг.

Примем серийное производство с серией 10000 шт/год..

11.2 Оценка уровня качества изделия.

Входные данные.

Для оценки уровня качества изделия используется коэффициент технического уровня ( ), который рассчитывается для каждого варианта инженерного решения:

, где

– коэффициент весомости i-го параметра качества j-го варианта в совокупности принятых для рассмотрения параметров качества;

– оценка i-го параметра качества j-го варианта изделия;

– количество параметров изделия.

При наличии количественной характеристики изделия коэффициент технического уровня можно определить по формуле:

, где

– относительный (единичный) i-й показатель качества.

Обоснование системы параметров изделия и определения относительных показателей качества.

На основе данных о содержании основных функций, которые должно реализовывать изделие, требований заказчика, а также условий, которые характеризуют эксплуатацию изделия, определяют основные параметры изделия, которые будут использованы для расчета коэффициента технического уровня изделия.

Относительные показатели качества по любому параметру , если они находят в линейной зависимости от качества, определяются за формулами:

или

,

где

, – числовые значения i-го параметра соответственно нового и базового изделий.

Первая формула используется при расчете относительных показателей качества, когда увеличение величины параметра ведет к улучшению качества изделия.

Вторая формула используется при расчете относительных показателей качества, когда увеличение величины параметра ведет к ухудшению качества изделия.

Когда нелинейная связь между параметрами и качеством изделия, следует использовать следующие формулы:

Параметры нового и базового изделия приведены в таблице №11.1.

Таблица №11.1 параметров нового и базового изделия.

11.3 Определение коэффициентов весомости параметров.

Весомость каждого параметра в общем количестве рассматриваемых при оценке параметров, определяется методом попарного сравнения. Оценку проводит экспертная комиссия, количество членов которой должно равняться нечетному числу (не менее 7 чел.). Эксперты должны быть специалистами в данной отрасли. После детального обсуждения и анализа каждый эксперт оценивает степень важности параметров путем присвоения им рангов. В обычном случае оценки дают 7 экспертов в отрасли радиоэлектронных систем. Результаты рангирования параметров заносим в таблицу.

Дальше вычислим сумму рангов каждого показателя:

, где

ранг і-го параметра, определенный j-м экспертом; N –число экспертов.

Вычисляем среднюю сумму рангов (Т):

, где

n –количество оцениваемых параметров;

- общая сумма рангов, которая равняется:

Дальше определяем отклонение суммы рангов каждого параметра (Ri) от средней суммы рангов (Т):

Сумма всех должна равняться нулю.

Таблица №11.2 результатов рангирования.

Вычисляем и общую сумму квадратов отклонений:

;

Определим коэффициент согласованности:

Определенная расчетная величина W сравнивается с нормативной Wн (если WWн , определенные данные заслуживают доверие и пригодны к использованию).

Для электроизмерительных и радиотехнических изделий Wн=0,77.

Сравнив WWн – делаем вывод, что расчеты сделаны верно.

Используя полученные от каждого эксперта результаты рангования параметров, проводится попарное сравнение всех параметров. Результаты сравнения заносятся в таблицу № 11.3:

Таблица №11.3 результатов сравнения параметров.

В настоящее время наиболее широко используются следующие значения коэффициентов преимущества ( ):

где – параметры, которые сравниваются между собой.

На основе числовых данных и таблицы составляют квадратную матрицу - расчет весомости параметров

Таблица №11.4 результатов расчета коэффициентов весомости.

Расчет весомости (приоритетности) каждого параметра проводится по следующим формулам:

, где

– весомость -го параметра по результатам оценок всех єкспертов; определяется как сумма значений коэффициентов преимущества ( ) данных всеми экспертами по -му параметру.

Результаты расчетов заносятся в таблицу.

Относительные оценки весомости ( ) рассчитываются несколько раз, пока следующее значение будет незначительно отклоняться от предыдущего (менее 5%). На второй итерации значения коэффициента весомости ( ) рассчитывается так:

, где

определяется .

Относительная оценка, которая получена на последней итерации расчетов, принимается за коэффициент весомости ( ) -го параметру.

За полученными значениями и определяем коэффициент технического уровня:

11.4 Расчет себестоимости изделия.

Расчет себестоимости изделия, которое проектируется, предусматривает составление калькуляции соответственно установленного в отрасли перечня статей расходов. Цены взяты из прайс-листа фирмы Имрад за 10.01.2006.

11.5 Калькуляция себестоимости.

Калькуляция себестоимости составляется согласно с “Типичным положением из планирования, учета и калькуляции себестоимости (работ, услуг) в промышленности”. В данной работе будут учтены статьи калькуляции, которые чаще всего используются на предприятиях приборостроительных отраслей производства.

11.6 Сырье и материалы.

Расходы на приобретение материалов вычисляются на основании норм их расходования и цен с учетом транспортно-заготовительных расходов.

, где

- норма расходов і-го материала на единицу продукции, грн;

- цена единицы і-го материала, грн.;

- коэффициент, который учитывает транспортно-заготовительные расходы.

Расчеты заносятся в таблицу №11.5:

Таблица №11.5 расчета затрат на сырье и материалы.

11.7 Покупные комплектующие изделия, полуфабрикаты, работы и услуги производственного характера посторонних предприятий и организаций.

Расчеты по расходам на покупные изделия и полуфабрикаты заносятся в таблицу №11.6:

Таблица №11.6 расчетов по расходам на покупные изделия и полуфабрикаты.

11.8 Основная заработная плата.

Расходы за этой статьей рассчитываются по каждому виду работ (операций) в зависимости от нормы времени (нормативной трудоемкости) и почасовой тарифной ставки рабочих:

, где

– почасовая тарифная ставка для i-го вида работ (операций), грн.;

– норма времени для i-го вида работ (операций), часов.

Перечень работ (операций) отвечает технологическому процессу производства изделия. Нормы времени для монтажных работ определяются типичными нормами времени на монтажные работы. Результаты сведены в таблице №11.7:

Таблица №11.7 норм времени для монтажных работ.

11.9 Дополнительная заработная плата.

Расходы по этой статье определяются в процентах к основной заработной плате:

, где

– коэффициент, который учитывает дополнительную зарплату.

11.10 Отчисление на социальное страхование.

За действующими с 1.01.2003р. нормативами отчисления на социальное страхование составляет 39,55% от суммы основной и дополнительной заработной платы:

грн., где

– коэффициент, который учитывает отчисление на социальные потребности.

11.12 Общепроизводственные расходы.

Учитывая, что себестоимость изделия определяется на ранних стадиях его проектирования в условиях ограниченной информации относительно технологии производства и расходов на его подготовку в общих чертах производственные расходы включаются, кроме собственно этих расходов, расходы на: освоение основного производства, возмещение износа специальных инструментов и устройств целевого назначения, содержание и эксплуатацию оборудования. При этом в общих чертах производственные расходы определяются в процентах к основной заработной плате. При таком комплексном составе в общих чертах производственных расходов их норматив ( ) достигает 200–300%.

11.13 Административные расходы.

Эти расходы относятся к себестоимости изделия, пропорционально основной заработной плате и на приборостроительных предприятиях они составляют ( ) 100–200%:

11.14 Расходы на сбыт.

Расходы за этой статьей определяются в процентах к производственной себестоимости (конечно ), - сумма за всеми приведенными выше статьями калькуляции, представляет полную себестоимость продукции.

Результаты выполненных расчетов сведены и таблице №11.8:

Таблица №11.8 статьи расходов.

11.15 Определение цены изделия.

Из разных методов ценообразования достаточно распространенный метод лимитных цен, по которому определяют нижнюю и верхнюю границы цены.

11.16 Нижняя граница цены.

Нижняя граница цены защищает интересы производителя продукции и предусматривает, что цена должна покрыть расходы производителя, связанные с производством и реализацией продукции, и обеспечить уровень рентабельности не ниже того, что имеет предприятие во время производства уже освоенной продукции:

– оптовая цена предприятия, грн.;

– полная себестоимость изделия, грн.;

– нормативный уровень рентабельности, 10%;

– налог на добавленную стоимость, 20%.

грн.

грн.

11.17 Верхняя граница цены.

Верхняя граница цены ( ) защищает интересы потребителя и определяется той ценой, которую потребитель готов заплатить за продукцию с лучшим потребительским качеством

– цена базового изделия, грн.( );

КТР – уровень качества нового изделия относительно базового;

11.18 Договорная цена.

Договорная цена ( ) может быть установлена по договоренности между производителем и потребителем в интервале между нижней и верхней лимитными ценами.

Исходя из выражения: , выбираем цену на изделие .

11.19 Определение минимального объема производства продукции.

Себестоимость годового выпуска продукции:

, где

- полная себестоимость единицы продукции, грн.;

- условно-переменные расходы =0.75;

- условно-постоянные расходы =0.25;

Х - производственная мощность предприятия X=12000 од./год;

- годовой объем выпуска продукции =10000 од./год;

987000 грн.

Стоимость годового выпуска продукции :

Объем продукции, при котором прибыль равняется нулю:

единиц.

Объем продукции, при котором будет достигнутый запланированный уровень рентабельности:

единиц

Годовая прибыль при достижении запланированного уровня рентабельности составит:

грн.

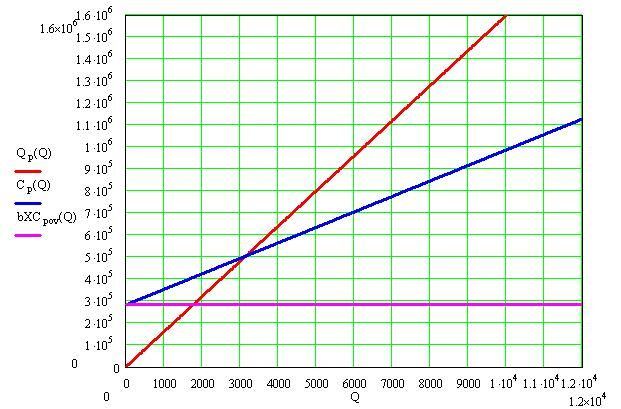

Построим график, на котором покажем значение и :

Выводы.

В этом разделе дипломной работы были проведены анализ рынка, уровня качества и конкурентоспособности ИБП компьютера, расчеты себестоимости производства, целесообразность производства, определение цены изделия.

Полная себестоимость ИБП составляет 94 грн.

Нижняя граница цены: .

Верхняя граница цены: .

Договорная цена:

Объем продукции, при котором прибыль равняется 0 грн. - ед.

Объем продукции, при котором будет достигнутый запланированный уровень рентабельности ед.

Почти 75% от себестоимости изделия составляют покупные изделия, полуфабрикаты, работы и услуги производственного характера посторонних предприятий. Из этого можно сделать вывод что, себестоимость изделия преимущественно зависит от покупных радио материалов и компонентов. Поэтому основной путь по снижения себестоимости изделия – это наладка поставок комплектующих непосредственно от производителей.

Список литературы.

1 В.Т. Белинский; В.П.Гондюл; А.Б. Грозин; К.Б. Круковский-Синевич; Ю.Л. Мазор «Практическое пособие по учебному конструированию» Киев «Висшая школа»1992;

2. В.Б. Карпушин «Вибрации и удары в радиоаппаратуре» Издательство «Советское радио» Москва-1971;

3. Л.Л. Роткоп; Ю.Е. Спокойный; «Обеспечение тепловых режимов при конструировании РЭА» Москва «Советское радио» 197;.

4. А.М Хаскин «Черчение» Киев «Высшая школа» 1979;

5. А.В. Потишко; Д.П. Крушевская «Справочник по инженерной графике» Издательство «Строитель» Киев-1976;

6. А.В. Головко; В.Б. Любицкий «Блоки питания для системных модулей типа IBM PC-XT/AT» «Лад и Н» Москва – 1995;

7. Бальян Р.Х. Барканов Н.А. Борисов А.В. «Краткий справочник радиоэлектронной аппаратуры» под редакцией Вараламова Р.Г. Москва-1973.

8. ATX Power Supply Design Guide version 2.01 June 2004.

9. www.firechildsemi.com

10. Data Sheet LM393. 2002 Jan 22

11. www.skyline.com.ua

12. http://www.compdoc.ru/peripherals/body/asus_a30x/

13. http://www.it-link.com.ua/cgi-bin/p.cgi?a=tvr&t=3D2135&s=&g=NSK1

14. http://itc.ua/article.phtml?ID=14601

15. Справочник по охране труда на промышленном предприятии. / К.М.Ткачук – Киев: Техника, 1991.

16. Методические указания к выполнению домашних заданий по разделу «Мероприятия по охране труда при пайке», КПИ, 1984г.

Характеристики

Список файлов ВКР
