Верхняя подсвита формировалась в условиях мелководья или даже в замкнутых континентальных бассейнах. Подтверждением этому служит состав, окраска пород, а также комплекс органических остатков. Довольно редкие комплексы фораминифер встречаются в нижней части верхней подсвиты. В верхней же части встречаются остатки пресноводных остракод и пелеципод. Вмещающие фауну аргиллитоподобные глины серые, зеленовато-серые до зеленых, с неясновыраженной слоистостью, вверху комковатые, перемятые с зеркалами скольжения. Отличительной чертой песчаников и алевролитов является слабая отсортированность обломочного материала и цемент, в составе которого значительную роль играет каолинит.Возраст вартовской свиты принимается по схеме как валанжин-барремский, причем нижняя подсвита датируется валанжин-готеривской, а верхняя - готерив-барремской. Мощность вартовской свиты достигает 400 м.

Алымская свита представлена глинистыми породами темно-серыми, почти черными с прослойками и линзами алевролитов. Мощность свиты 120 м.

Покурская свита объединяет верхи нижнего и низы верхнего отделов меловой системы. В покурской свите выделяются две подсвиты. Нижняя – наиболее глинистая и верхняя – с преобладанием песчано-алевритовых пород. Фауной отложения не охарактеризованы. На крайнем западном и юго-западном склонах Сургутского свода аналогом возрастным покурской свиты являются две свиты - нижняя, преимущественно глинистая альбского возраста (ханты-мансийская) и верхняя - в основном песчано-алевритовая (уватская), относимая к сеноману. Толщина свиты 800 м.

Верхний отдел меловой системы (кузнецовская, березовская, ганькинская свиты). Кузнецовская свита в нижней части представлена глинами темно-серыми, почти черными туронского яруса, которые выдержаны по площади и разрезу и являются региональным репером в пределах Западной Сибири. Вверх по разрезу глины меняют окраску до серых. Глины обогащены фауной фораминифор, иноцерамов, бакулитов и др. Толщина свиты 23 – 26 м.

Березовская свита расчленяется на две подсвиты: нижнюю и верхнюю. Нижняя посвита сложена голубовато-серыми, плотными, слабоглинистыми опоками и темно-серыми глинами с остатками фауны. Верхняя подсвита представлена зеленовато-серыми, опоковидными глинами. Толщина свиты 150 – 175 м.

Ганькинская свита завершает разрез отложений меловой системы. Представлена глинами серыми и зеленовато-серыми, известковистыми до известковых, переходящими в мергелит. В породах встречается глауконит, фауна фораминифер маастрихтского яруса. Толщина ганькинской свиты 110 – 120 м.

Палеогеновая система. Палеогеновый отдел (талицкая свита) сложен монтмориллонитовыми глинами, темно-серыми, плотными, аргиллитоподоб-ными. Толщина свиты 80 – 100 м.

Эоценовый отдел (люлинворская свита) представляет собой толщу глин, в нижней части опоковидных, в верхней диатомовых, переходящих в диатомиты. По возрасту эти отложения относятся к нижнему-среднему эоцену, толщина отложений свиты 180 – 210 м.

Верхний эоценовый – нижний олигоценовый отделы (тавдинская свита) сложены глинами алевритистыми. Толщина свиты до 180 м.

Средний олигоценовый отдел (атлымская, новомихайловская свиты). Атлымская свита представлена песками кварцевыми, разнозернистыми с прослоями линзовидных включений песчанистых глин. Толщина свиты до 50 м.

Новомихайловская свита представлена глинами серыми, коричневато-серыми, зеленовато-серыми, с включениями слабоуплотненных алевролитов и бурых углей. Толщина отложений свиты до 30 – 60 м.

Верхний олигоцен (туртасская свита) представлен алевритами, песками и глинами. Пески и алевриты кварцевые с включениями зерен глауконита. Толщина свиты 40 – 70 м.

Неогеновая система. Отложения неогена развиты не повсеместно и керном не охарактеризованы.

Четвертичная система. Отложения системы развиты повсеместно и представлены суглинками, супесями, песками и глинами пойменных и озерно-болотных фаций. Толщина отложений 15 – 30 м.

2.1.2 Тектоническое строение

Для геологического строения Западно-Сибирской плиты характерно наличие трех структурно-тектонических этажей. Степень изученности их различна, т.к. нижний и средний пока исследованы недостаточно полно, а верхний, с которым связано большинство скоплений углеводородов, охарактеризован в значительно большей степени, как геофизическими методами, так и глубоким бурением.

Нижний этаж, или фундамент, сформировавшийся в палеозойское и допалеозойское время, представлен эффузивными, изверженными или сильно дислоцированными осадочными и метаморфическими породами. Он связан с геосинклинальным этапом развития плиты.

Средний этаж объединяет породы, сформировавшиеся в пермотонасовое время в условиях пара геосинклинали. В отличие от нижнего этажа, эти породы менее дислоцированы и имеют меньшую степень метаморфизма.

Верхний этаж образовался в мезо-кайнозойское время в условиях устойчивого прогибания фундамента. Он характеризуется слабой дисло-цированностью и практически полным отсутствием метаморфизма пород. Эти отложения слагают собой осадочный чехол Западно-Сибирской плиты. По данным КМПВ и высокоточной аэромагнитной съемки, рельеф фундамента имеет общее погружение на север и разбит на блоки преимущественно субмеридионального простирания. Породы пермо-триаса, унаследовав от нижнего этажа северное региональное погружение, несколько сглаживают его резко расчлененный рельеф.

При описании структурно-тектонического строения района Южно-Ягунского месторождения по верхнему этажу, за основу использована “Тектоническая карта мезозойско-кайнозойского платформенного чехла Западно-Сибирской плиты” (редактор- И.И. Нестеров, 1975г.). Согласно данной карты, исследуемая площадь расположена на северо-восточном погружении Сургутского свода, которое осложнено структурой II порядка - Ягунским куполовидным поднятием (к.п.). На севере оно граничит с Северо-Сургутской моноклиналью, на востоке и юго-востоке, через Южно-Ягунскую котловину, с Ватьеганским к.п., а на западе, через относительно неглубокий прогиб, с Тевлинским к.п., также осложняющим восточное погружение Сургутского свода.

По результатам более детальных сейсморазведочных работ (м 1:100000 и 1:50000), для площади Южно-Ягунского месторождения была построена структурная карта по отражающему горизонту “Б” (верхняя юра), связанному с региональным сейсмическим и геологическим репером в Западной Сибири (битуминозные аргиллиты баженовской свиты берриас- волжского возраста).

В таблице 1.1 приводится сопоставление глубин залегания данного репера по результатам бурения и данным сейсморазведки по горизонту “Б”:

Таблица 2.1 Сопоставление глубин залегания репера и данных сейсморазведки по горизонту «Б»

Из таблицы следует, что среднеквадратичная погрешность определения глубин по данным сейсмических работ на площади Южно-Ягунского месторождения равная +6,96, позволяет достаточно надежно использовать сейсмическую карту по отражающему горизонту “Б” в качестве основы для структурных построений по продуктивным пластам. Об этом свидетельствует серия карт, построенных по кровле мегионской, вартовской, алымской, покурской, ганькинской и талицкой свит. Анализ этих карт указывает на унаследованный характер структурных планов с постепенным выполаживанием вверх по разрезу.

По отражающему горизонту “Б” площадь Южно-Ягунского месторождения включает группу структур III порядков: Ягунское, Южно-Ягунские (две), Дружное локальные поднятия, которые разделяются неглубокими (20-25м) прогибами и седловинами.

Ягунское и Южно-Ягунское (I) локальные поднятия по отражающему горизонту «Б» представляют собой брахиантиклинальные складки субмеридианального простирания, оконтуренные изогипсой –2725 м, имеющие размеры в пределах данных изогипс соответственно 18 * 19 и 7,5 * 3,5 км, амплитуда – 39 и 12 м; углы наклона крыльев составляют первые единицы градусов.

Южно-Ягунское (II) локальное поднятие по отражающему горизонту “Б” представляет собой брахиантиклинальную складку изометрического простирания, размеры которой 4,5 * 4 км, амплитуда 15 м, углы наклона крыльев менее 1 градуса.

Дружное локальное поднятие по отражающему горизонту «Б» представляет брахиантиклинальную складку субмеридианального простирания, размером 15,0 * 6,5 км, амплитудой 33 м; углы наклона крыльев менее 1 градуса.

Эксплуатационное разбуривание, в основном, подтвердило представление о тектоническом строении месторождения, выявленное по разведочным скважинам. Структурные планы по кровле основных продуктивных горизонтов Южно-Ягунского месторождения и отражающему горизонту «Б» сходны между собой, отличаясь лишь глубинами залегания, амплитудами поднятий и углами падения слоев. Краткая характеристика этих структурных элементов приведена в таблице 2.2

Таблица 2.2 Характеристика структурных элементов Южно-Ягунского нефтяного месторождения

Как отмечалось выше, структурные планы по кровлям коллекторов продуктивных пластов горизонтов БС10 и БС11, в основном, повторяют структурные особенности карты по отражающему горизонту “Б”. Наличие в пределах месторождения ряда мало амплитудных поднятий определило во многом распределение по площади залежей в условиях неполного заполнения крупных структурных ловушек.

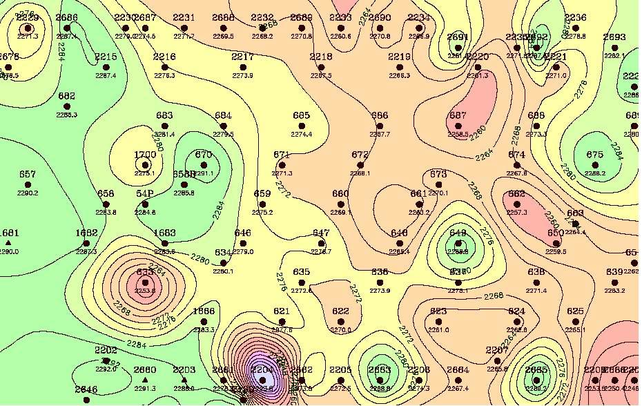

Из-за больших размеров, приведем только небольшую часть структурной карты продуктивного пласта БС10-1. На рис. 2.1 представлена структурная карта участка блока N 13 ( район скв. 684 – 688, 2231 – 2234), т.е. тот блок, где предполагается проведение работ по улучшению нефтеотдачи пласта. Структурная карта представляет собой изображение в горизонталях (изогипсах) рельефа и построена по кровле пласта БС10-1. Она дает четкое представление о строении выбранного горизонта, обеспечивает наиболее точное проектирование разведочных и эксплуатационных скважин, облегчает изучение изменения свойств по площади продуктивного горизонта (мощности, пористости, проницаемости), помогает определить границы залежи и распределение давлений. За базисную поверхность при построении этой

Рисунок 2.1. Структурная карта по поверхности пласта БС10-1. Масштаб 1: 25000
