Текст из файла (страница 2)

Мишкинское месторождение структурная карта по кровле пласта B-II верейского горизонта

Рис. 5.заметно изменены постседиментационными процессами. Общая толщина в среднем 31,6 м. Пористые участки обычно маломощны и составляют 35-50% по массе. Толщина отдельных проницаемых прослоев колеблется в широких пределах от 0,4 до 4,6 м. В разрезе башкирского яруса по материалам ГИС достаточно четко выделяются семь проницаемых пластов A4-1-A4-7, каждый из которых в свою очередь представлен двумя, тремя, реже четырьмя проницаемыми пропластками (рис. 6). Нефтенасыщены на Мишкинском месторождении лишь пласты А4-1-А4-5, пласты А4-6-А4-7 водонасыщены. Пласты разделены перемычками уплотненных карбонатов толщиной 0,4-1,6 м.

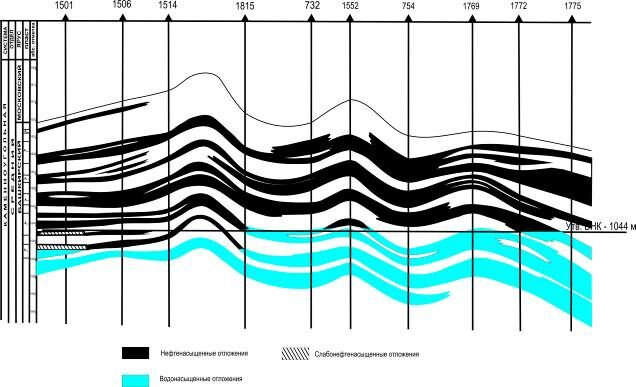

Схематический геологический разрез отложений башкирского яруса

Рис. 6.

Уровень ВНК башкирской залежи залегает на абс. отм -1046 м, -1044 м (Воткинское поднятие), -1046 м и -1064 м (Черепановское поднятие).

Визейский ярус

Нефтеносность доказана по пластам С-II, C-III, C-IV – тульский горизонт и С-V, С-VI, C-VII – бобриковский горизонт. Терригенные отложения визейского яруса представлены переслаиванием алевролитов, аргиллитов и песчаников. В верхней части яруса (тульский горизонт) преобладают глинистые разности, в нижней (бобриковский горизонт) – песчаники и алевролиты. Пласты коллекторы в пределах площади невыдержанны как по площади, так и по литологии. На небольших расстояниях песчаники замещаются алевролитами и глинистыми алевролитами. В среднем общая толщина терригенных отложений визейского яруса составляет 37 м, при изменении от 35 м до 43 м, средняя эффективная толщина 9,8 м, средневзвешенная эффективная нефтенасыщенная толщина - 4,8 м (рис. 7). Средневзвешенная по толщине пористость визейской залежи нефти составляет 20 %, нефтенасыщенность 71 %. Уровень ВНК на абс. отм. -1311,5 м , -1327,5 м.

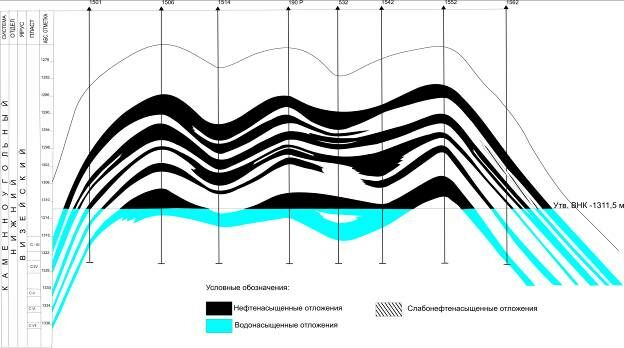

Схематический геологический разрез отложений визейского яруса

Рис. 7.

Турнейский ярус

Отложения черепетского горизонта представлены переслаиванием известняков большей частью глинистых, аргиллитов с подчиненными прослоями мергелей, доломитов. Глинисто-карбонатные отложения черепетского горизонта в целом являются непроницаемой покрышкой для залежи нефти малевско-упинского горизонта. Нефтенасыщен в черепетских отложениях пласт Т-3, пласты Т-1 и Т-2 сложены известняками заглинизированными. Основные запасы нефти в турнейском ярусе приурочены к пласту пористо-кавернозных известняков общей толщиной до 36 м, залегающему в кровле малевско-упинского горизонта. Пласт довольно хорошо выдержан по площади, средняя нефтенасыщенная толщина составляет 14,4 м. Покрышкой служат аргиллиты подошвы черепетского горизонта. В большинстве скважин прослеживаются среди пористых плотные разности известняков толщиной от 0,8 м до 8,0 м, коэффициент расчлененности равен 3,98. Залежь имеет массивное строение. В подошвенной части залегает прослой плотных (по промыслово-геофизическим данным) низкопроницаемых пород толщиной 3-10 м, отделяющий его от пластов Т-5, Т-6.

Однако анализ кернового материала из этого прослоя, выполненный в Пермском отделении ВНИГНИ, свидетельствует о наличии в нем трещиноватости.

Коллектора характеризуются высокой послойной и зональной неоднородностью и сравнительно невысокими фильтрационо-емкостными свойствами. Пористость в среднем составляет 16%, проницаемость – 0,213 мкм². Средняя нефтенасыщенная толщина 14.4 м. Средневзвешенная по толщине нефтенасыщенность 75 %.

Уровень ВНК установлен на абс. отм. -1352-1356 м (рис. 8).

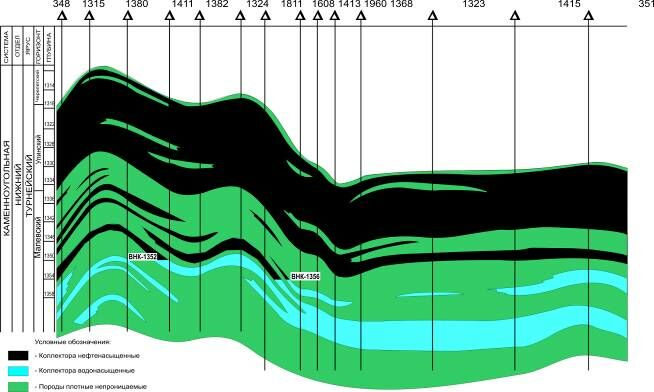

С хематический геологический разрез отложений турнейского яруса

Рис. 8.

2. Физико-гидродинамическая характеристика продуктивных коллекторов

Физико-гидродинамическая характеристика продуктивных пластов Черепановского поднятия основывается на лабораторном изучении керна поднятого из пробуренных ОАО "Удмуртнефть" 19 скважин, а также на результатах исследований керна из 17 скважин, пробуренных трестом "Удмуртнефтеразведка". Из них скважины 247р, 249р, 250р, 251р, 252р, 253р, 255р пробурены ОАО "Удмурнефть" непосредственно в районе поднятия, а остальные находятся на части Воткинского поднятия, расположенной около Черепановского купола. Следует отметить, что в материалах результатов исследований треста "Удмуртнефтеразведка" представлена проницаемость образцов керна, измеренная в основном в направлении, перпендикулярном напластованию, а в данных лаборатории петрофизики "УдмуртНИПИнефть" больший объем составляют результаты, полученные при измерении проницаемости в направлении, параллельном напластованию горных пород. Это позволяет сравнить фильтрационные характеристики пластов в различных направлениях. Соотношение коэффициентов газопроницаемости вдоль напластования и перпендикулярно напластованию для коллекторов верейского горизонта, башкирского и турнейского ярусов составляют соответственно 1,14,1,78 и 1,62.

Продуктивные пласты турнейского яруса представлены известняками различными по структуре: средне-мелкокомковатыми с детритом, в различной степени доломитизированными. Комочки сложены микрозернистым кальцитом с отдельными ромбоэдрами доломита. Цемент скудный, регенерационно-порового или порового типа, кальцитового совместно с доломитовым состава. Поры размером от 0,015 до 1 мм, чаще 0,05 – 0,25 мм, округлые, прямолинейные.

Продуктивные отложения башкирского яруса сложены коричневато-серыми фораминиферово-сгустковатыми пористыми известняками и известняково-раковинными песчаниками. Поровое пространство сформировано порами размером 0,025-0,5 мм внутри- и межфрагментными, сообщающимися. Цемент скудный, кальцитовый, порового типа. В известняково-раковинных песчаниках обломочная часть (60-80%) представлена окатанным детритом, частично перекристализованным тонкозернистым кальцитом, иногда доломитом. Обломки сцементированы тонкозернистым доломитом порового типа и средне- крупнозернистым доломитом регенерационно-базального типа. Поры распределены неравномерно, две третьих из них крупные (0,15-1,5 мм), межфрагментные, овальной и полигональной формы, третья часть пор – внутрифрагментные, размером 0,02-0,1 мм, не сообщающиеся. Слабопористые известняки детрито-комковатые. Поры в основном межфрагментарные, полигональные, размером 0,04-0,12 мм. Цемент кальцитовый с ромбоэдрами доломита крустификационно-порового типа.

Продуктивные отложения верейского горизонта сложены известняками коричневато-серыми мелкокомковатыми, реже средне-крупнокомковатыми с прослоями известняково-раковинных песчаников. В мелкокомковатых разностях известняков поры в основном межфрагментарные разнообразной формы, сообщающиеся, размером 0,025-0,3 мм. Цемент кальцитовый тонкозернистый, реже доломитовые тонко-мелкозернистый базально-порового или порово-регенерационного типа в комбинации с регенерационным. В крупнокомковатых известняках размер пор до 0,45 мм; цемент кальцитовый порово-пленочного и типа, участками ангидритовый регенерационного типа. В известняково-раковинных песчаниках поры межфрагментные округлые с неровными изрезанными краями, размером 0,06-0,25 мм, сообщающиеся и мелкие (0,015-0,05 мм) округлые внутрифрагментные. Цемент – тонкозернистый кальцит крустификационного типа и средне-крупнозернистый доломит в комбинации с гидрослюдой регенерационно-базального типа.

1. Свойства и состав нефти газа, конденсата и воды.

Характеристика свойств флюидов, насыщающих продуктивные пласты месторождения, изучена по данным исследований глубинных и поверхностных проб, выполненных в лабораториях ОАО “Удмуртгеология” и института “УдмуртНИПИнефть”.

Нефть верейского горизонта.

Для пласта В-II плотность нефти в пластовых условиях составила 0,8828 т/м³, вязкость нефти в пластовых условиях 16,9 мПас, объемный коэффициент 1,056, газосодержание 21,6 м³/т.

Нефть башкирского яруса.

Среднее значение плотности нефти в пластовых условиях 0,8851 т/м³, давление насыщения 7,6 МПа, объемный коэффициент от 1,032, вязкость нефти в пластовых условиях 21,3 мПас, газосодержание 14,82 м³/т.

Нефть турнейского яруса.

По своим физическим свойствам нефть не отличается от нефти турнейской залежи Мишкинского месторождения, поэтому ее параметры в пластовых условиях характеризуются по аналогии с параметрами нефти турнейской залежи Мишкинского месторождения. Нефть характеризуется как тяжелая, (среднее значение плотности в пластовых условиях 0,9134 т/м³), высоковязкая, с небольшим газосодержанием.

Таблица 1

Параметры нефти

Из данных табл. 1 можно сделать вывод о закономерности изменения свойств нефтей в зависимости от глубины залегания или возраста объектов, их содержащих. Так нефти турнейского пласта, по сравнению с верейскими, более тяжелые, в них меньше светлых фракций, они более вязкие. С возрастанием глубины также уменьшается газосодержание (и, следовательно, уменьшается объемный коэффициент нефти) и увеличивается давление насыщения из-за увеличения содержания азота в попутном (растворенном) газе.

Растворенный в нефти газ является азотно-углеводородным и характеризуется высокой плотностью, с содержанием азота в отложениях соответственно верейского горизонта - 33,17%, башкирского яруса - 39,29%.

Газ турнейского яруса по своему составу, в сравнении с газом верейских и башкирских пластов, имеет низкую плотность по воздуху 1,181, более высокое содержание азота (64,61%), небольшое содержание углеводородов.

Попутный нефтяной газ Мишкинского месторождения содержит большое количество инертных, негорючих составляющих, поэтому он утилизируется в атмосферу с помощью факелов.

Пластовые воды рассматриваемого месторождения характерны для региона в целом, и для московских, башкирских, визейских и турнейских отложений являются рассолами хлоридно-кальцевого типа. Отчетливо выраженной тенденции изменения физико-химических свойств пластовых вод по продуктивному интервалу разреза не отмечается, за исключением уменьшения вязкости в пластовых условиях с возрастанием глубины из-за повышения температуры. Средняя плотность пластовых вод 1,17 г/см³, а минерализация — 260 г/л. Газовый фактор пластовой воды незначителен, а растворенный газ в основном представлен азотом.

По товарным качествам нефти Мишкинского месторождения характеризуются как тяжелые, высокосернистые, парафинистые и смолистые.

1. Запасы нефти и газа, конденсата

Запасы нефти Мишкинского месторождения утверждены ГКЗ СССР (протокол № 5992 от 1970 года) /1/ отдельно по двум поднятиям (Воткинское, Черепановское). Начальные запасы нефти, утвержденные протоколом ГКЗ № 5992 и в целом по месторождению составляли 206761 тыс. т геологических и 74286 тыс. т извлекаемых, в том числе по категориям: 44306 тыс. т геологических и 16066 тыс. т извлекаемых категории B; 123769 тыс. т геологических и 45014 тыс. т извлекаемых категории С1; 38686 тыс. т геологических и 13206 тыс. т извлекаемых категории С2.
