Рисунок 3.1- Канатный строп четырехветвевой
1 - подвеска; 2 – коуш; 3 – заплетка; 4 – канат; 5 – крюк; 6 – замок (защелка).
Универсальные стропы применяют при подъеме груза, обвязка которого обычными стропами невозможна (трубы, доски, металлопрокат, аппараты и т. п.).
Расчет стропов из стальных канатов с учетом числа ветвей канатов и угла наклона их к вертикали выполняют в соответствии с РД 10-33-93 (с изм. № 1 (РД 10-231-98)).
Применяемые стальные канаты для изготовления стропов должны иметь сертификат (свидетельство), в котором кроме других сведений должны быть указаны диаметр каната, его назначение, марка, вид покрытия, направление свивки, сочетание направлений свивки, способ свивки, степень крутимости, маркировочная группа, диаметр проволоки, суммарное разрывное усилие, дата приемки и другие требования, предусмотренные сертификатом, в соответствии с которым изготовлен канат.
Важным условием обеспечения надежности стропов при их использовании для подъема и перемещения грузов является прочность канатных ветвей. Стропы в процессе работы подвергаются сложным статическим и динамическим нагрузкам, ударам, истиранию, коррозии и другим механическим и атмосферным воздействиям. В результате их прочность нарушается. Поэтому коэффициент запаса прочности канатов по отношению к нагрузке отдельной ветви стропа должен при проектировании стропов устанавливаться не менее 6.
С помощью грузозахватных приспособлений (чалочных устройств) груз подвешивается к крюку крана. Они должны быть легкими и прочными, соответствовать характеру транспортируемого краном груза и исключать самопроизвольную его отцепку.
В связи с этим отдельным постановлением Госгортехнадзора предложено всем руководителям предприятий и организаций, имеющим грузоподъемные краны, разработать технологию погрузки, транспортировки, разгрузки и складирования грузов с помощью автоматических захватных устройств, для чего организовать их проектирование, изготовление и испытание.
При ручной строповке груза необходимо применять инвентарные стропы и захваты. Наибольшее распространение для ручной строповки грузов имеют канатные или цепные стропы с крюками, кольцами, эксцентриковыми захватами и другими приспособлениями на концах, универсальный строп (кольцевой и двухпетлевой), клещевые захваты, траверсы с петлями, скобами, крючьями и т. п. для захвата груза.
Канатные и цепные стропы имеют в своем составе навесные и грузозахватные звенья. С помощью навесного звена стропы навешиваются на крюк крана.
В стропах для перемещения грузов в условиях производства строительно-монтажных работ широко применяется навесное звено, показанное на рис. 3.2.
Рисунок 3.2 - Звено разъемное:
1 – скоба; 2 – ограничитель; 3 – планка; 4 – болт; 5 – гайка; 6 – шплинт.
В качестве грузозахватных звеньев применяются крюки, карабины, эксцентриковые и другие захваты.

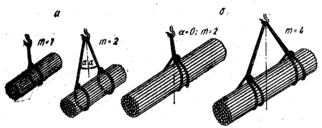

Универсальные стропы (рис. 3.3) звеньев не имеют и применяются для строповки грузов с обхватом, который выполняется «в люльку» (рис. 3.4) или «на удав» (рис. 3.5).
Рисунок 3.3 - Стропы универсальные: а – кольцевой; б – двухпетлевой.
Рисунок 3.4 - Обхват груза «в люльку»: а – кольцевым стропом; б - двухпетлевым стропом.
Рисунок 5 - Обхват груза «на удав»
Для уменьшения износа стропов и обеспечения более надежного затягивания петли при работе с обхватом груза «на удав» применяются стропы со встроенным роликом, снижающим потери на трение и облегчающим работу по застроповке и расстроповке груза.
Мелкоштучные грузы (кирпич, мелкое литье, мелкие детали машин), а также сыпучие или жидкие грузы транспортируют кранами в специальной таре (контейнерах, поддонах, ящиках, бадьях, ковшах и т. п.).
Разрешения органов технадзора на проектирование и изготовление съемных грузозахватных приспособлений не требуется.
Конструкция грузозахватных приспособлений согласованию с Госгортехнадзором не подлежит. За качество проекта и изготовления съемных грузозахватных приспособлений, а также за соответствие их Правилам по кранам несет ответственность организация, выполнявшая соответствующую работу [2].
Качество использованных при изготовлении материалов (канатов, цепей, поковок и т. п.) должно быть подтверждено сертификатами завода — поставщика материала.
Сведения об изготовленных съемных грузозахватных приспособлениях и таре заносятся в журнал их учета. В этом журнале должны быть указаны наименование грузозахватного приспособления или тары, грузоподъемность, номер стандарта, нормали (технологической карты, чертежа), номера сертификатов на примененный материал, результаты проверки качества сварки, результаты испытания грузозахватного приспособления или осмотра тары.
Все вновь изготовленные или подвергнутые ремонту съемные грузозахватные приспособления (стропы, траверсы, клещи и т. п.) должны быть испытаны и промаркированы. Испытание производится нагрузкой, в 1,25 раза превышающей их номинальную грузоподъемность.
Тара после изготовления должна подвергаться осмотру. Испытание тары грузом не обязательно и обычно не производится.

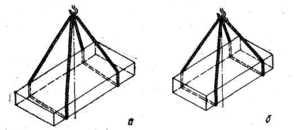

При испытании стропов общего назначения ветви их должны быть расположены по отношению друг к другу под углом 90° (рис.3.6). Допускается аналитический перерасчет на прямолинейное растяжение. Например, грузоподъемность стропа при угле между ветвями 90° составляет 5 тс. При испытании стропа при этом угле испытательная нагрузка должна быть на 25% больше его грузоподъемности.
Рисунок 3.6 - Угол между ветвями строп.
При испытании стропа с вертикальным расположением ветвей указанную испытательную нагрузку следует увеличить в 1,42 раза.
Испытание грузозахватных приспособлений под нагрузкой производится с помощью кранов с использованием специальных грузов известной массы или на специальных стендах, на которых испытательная нагрузка создается путем натяжения с помощью механического или гидравлического привода.
Время испытания не нормировано и может быть принято при массовом изготовлении стропов < 3 мин, при единичном изготовлении 10 мин.
При маркировке на съемное грузозахватное приспособление или прочно прикрепленную к нему бирку наносят его порядковый номер, грузоподъемность и дату испытания. Грузоподъемность стропов общего назначения указывается при угле между ветвями 90°. Грузоподъемность стропов целевого назначения, предназначенных для подъема определенного груза, указывается при угле между ветвями, принятом при расчете.
В процессе эксплуатации съемных грузозахватных приспособлений владелец должен периодически их осматривать в установленные сроки, но не реже чем:
-
через каждые шесть месяцев при осмотре траверс;
-
через один месяц при осмотре клещей и других захватов;
через каждые 10 дней при осмотре стропов (за исключением редко используемых).
3.1.3 Расчёт выбора канатов для грузоподъемных кранов и стропов в ОАО «КрЭМЗ»
Исходные данные для расчёта стропов
Подобрать канат для изготовления стропа с четырьмя ветвями для подъема груза.
Масса 5 т, угол наклона ветви стропа принять 45 0.
, (3.1)
где G — масса поднимаемого груза;
n — число ветвей стропа;
— угол наклона ветви стропа (не больше 45 0) рис. 9.7.
Рисунок 3.7 - Схема для расчета стропов
Решение.
1. Определяем максимальное натяжение каната при подъеме груза
.
2. Определяем необходимое разрывное усилие с учетом запаса прочности
(106500 Н).
из ГОСТ 3077– 80 (табл. 3.1) выбираем канат двойной свивки типа ЛК 619=114 диаметром 15 мм, имеющий при расчетном пределе прочности при растяжении равном 1400 МПа, разрывное усилие P=139500 Н (13950 кг) [3].
Таблица 3.1 – Техническая характеристика стальных канатов
| Диаметр каната, мм | Масса 100 м смазанного каната, кг | Маркировочная группа по временному сопротивлению разрыву, МПа | |||
| 1400 | 1600 | 1700 | 1800 | ||
| Канат типа ЛК 619=114 (ГОСТ 3077—80) | |||||
| 11,5 | 487 | — | 67 500 | 71 750 | 73 950 |
| 13 | 597,5 | — | 82 850 | 88 050 | 90 750 |
| 15 | 852,5 | 139 500 | 118 000 | 125 500 | 129 500 |
| 17,5 | 1155 | — | 159 500 | 169 500 | 175 000 |
| 19,5 | 1370 | 1 666 000 | 189 500 | 201 500 | 208 000 |
| 22 | 1745 | 211 500 | 241 500 | 256 500 | 264 500 |
| 25,5 | 2390 | 290 000 | 331 500 | 352 000 | 363 000 |
| 28 | 2880 | 349 000 | 399 000 | 424 000 | 437 000 |
| 32,5 | 3990 | 484 000 | 553 000 | 587 500 | 605 000 |
В результате расчета для безопасного поднятия груза весом 5 тонн можно применять канат для стропов ЛК 619=114 диаметром 15 мм.
3.2 Охрана окружающей среды
3.2.1 Общая характеристика влияния работы ОАО «Кропоткинский машиностроительный завод» на окружающую среду
Предприятие ОАО "КрЭМЗ" расположено на одной промплощадке в промышленной зоне. Промплощадка завода расположена в западной промзоне и граничит со всех сторон с промышленными предприятиями, площадь составляет 17280 кв.м. Ближайшая жилая застройка находится от завода на расстоянии 3 км. У предприятия имеется санитарно-защитная зона (для литейного и производства пластмасс 100м, для других 50м).
В состав предприятия входят:
-
Административно-бытовой корпус
-
Производственный корпус:
-
Механосборочный участок
-
Сварочный участок
-
Деревообрабатывающий участок
-
Эстакада козлового крана
-
Склады для хранения материалов и готовой продукции.
-
Гараж
-
Котельная
Для производства в качестве основного сырья механосборочного участка используется черный металл, поступающий в цех со складов завода. Из вспомогательных материалов используются: абразивные круги, индустриальное масло, полиэтилен гранулированный. Все материалы (кроме полиэтилена)поступают без упаковки. Полиэтилен гранулированный поступает в полиэтиленовых мешках. При распаковки полиэтилена образуется отход полиэтиленовые мешки.
В производственном корпусе имеется оборудование: станки токарно-винторезные, фрезерные, зубофрезерные, шлифовальные, заточные, отрезные, листогибы, сверлильные, зубодолбежные, расточные, сварочные полуавтоматы, термопластавтомат.
Металл поступает на металлообработку, резку и шлифовку на станках, прессование с образованием отходов черного металла, металлической стружки. Отходы собираются для временного хранения в отдельные металлические контейнеры, откуда 4 раза в год вывозятся на СП ЗАО ПКФ «Кубаньвтормет» для переработки (по договору №6/2000 от 16.02.2000).
